2017/05/20 (Sat) SmileDecoderTester 回路図、アートワーク完成

名前をSmileDecoderTesterにしました。

モータードライバICを載せるとデコーダー開発ボードも作れるなーと
思いましたが、さすがに盛り込みすぎと思いやめました。
合っているかわからないのですが、モーターのFWD/REVのLEDはちゃんと点灯するでしょうか？
（実験せいってw）
あ、 DCCアライアンスのシルクがなくなっている！

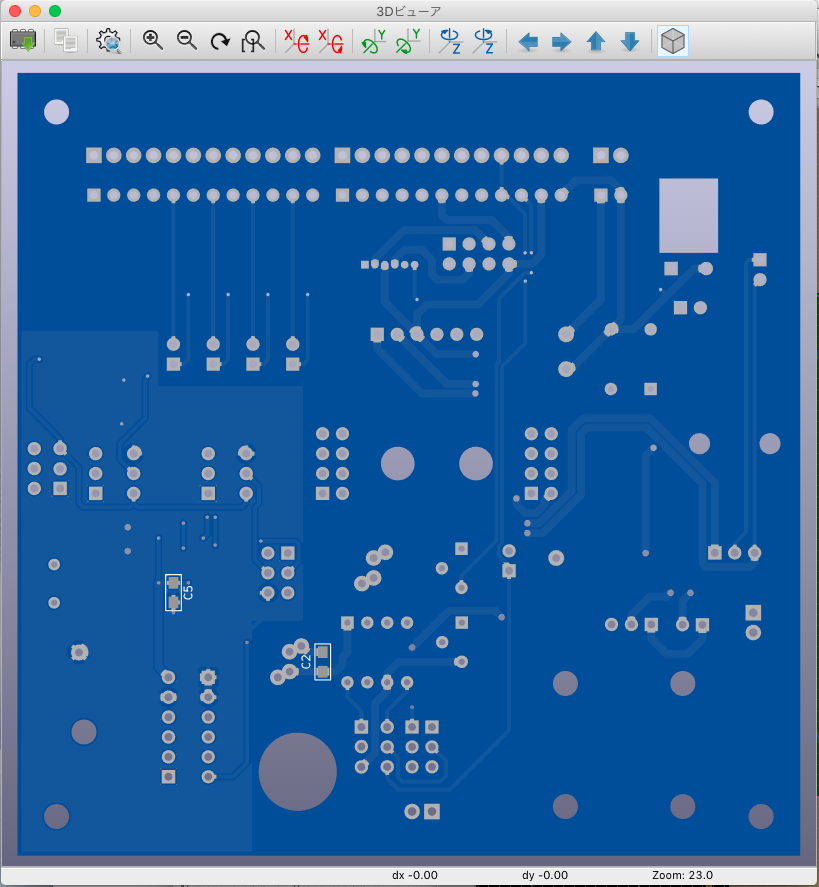

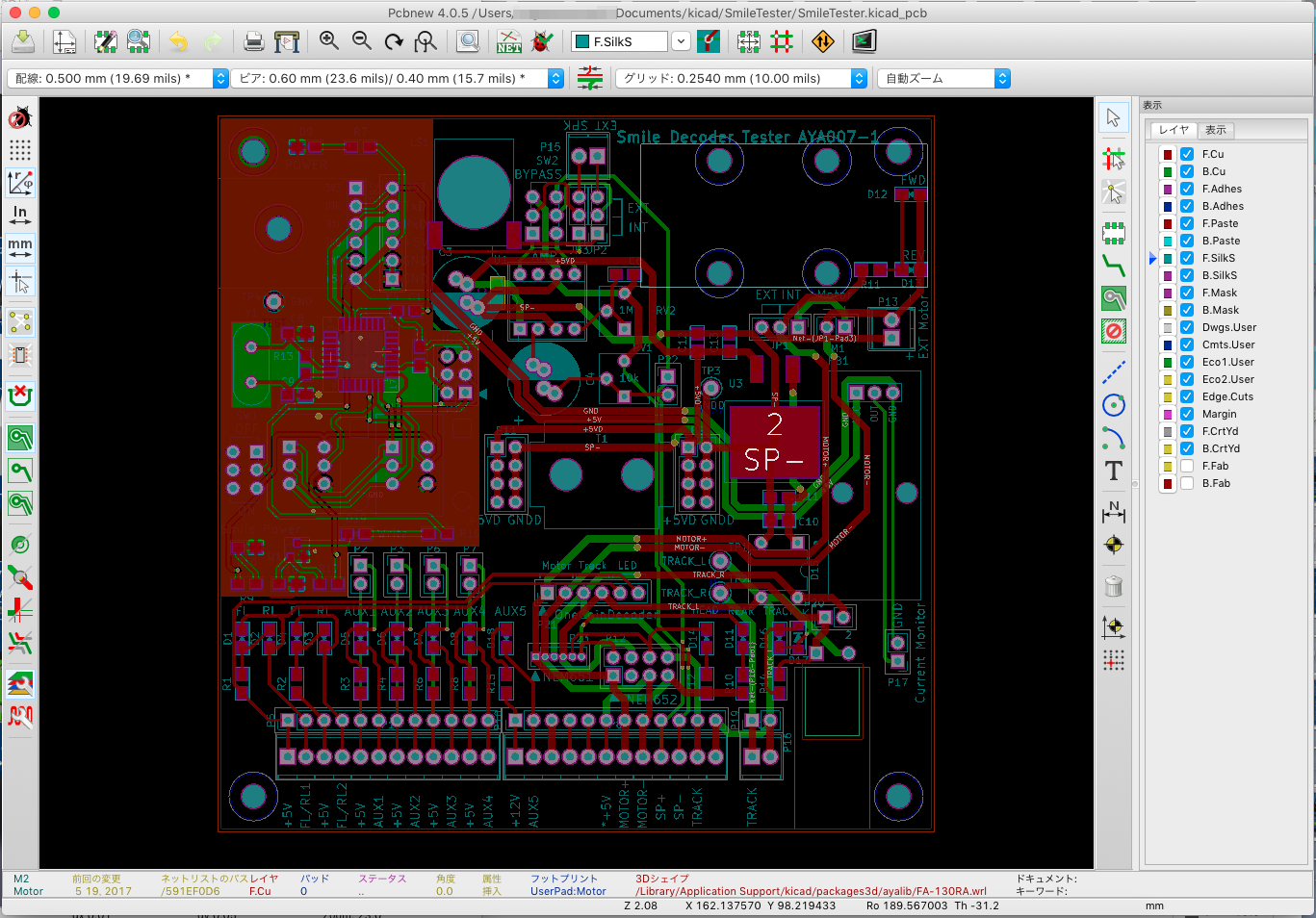

半田面

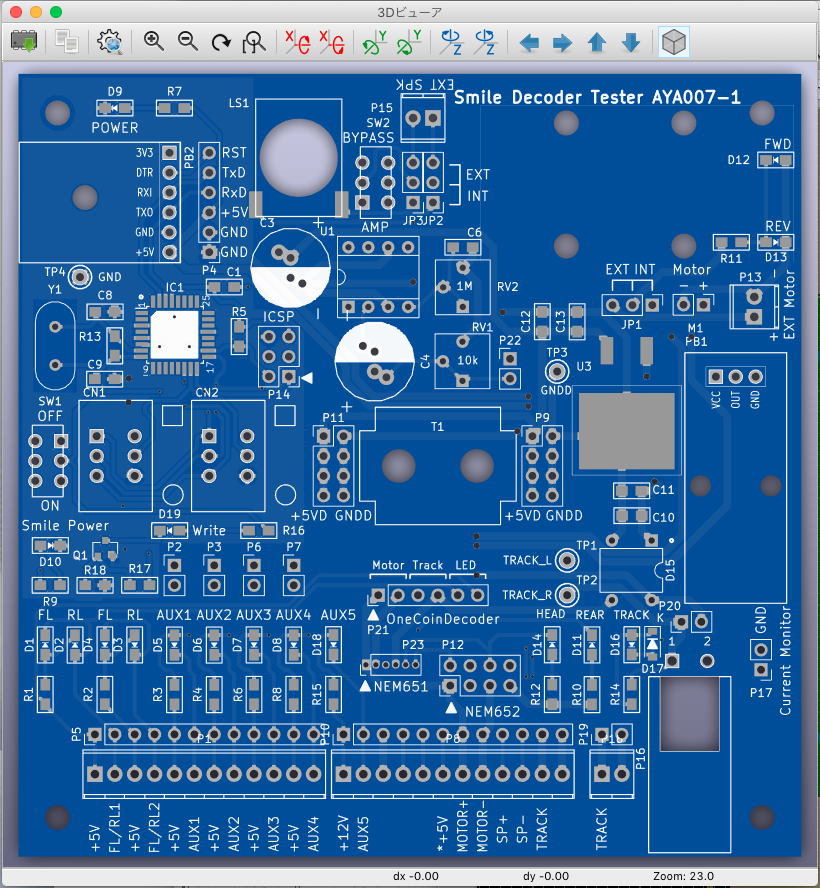

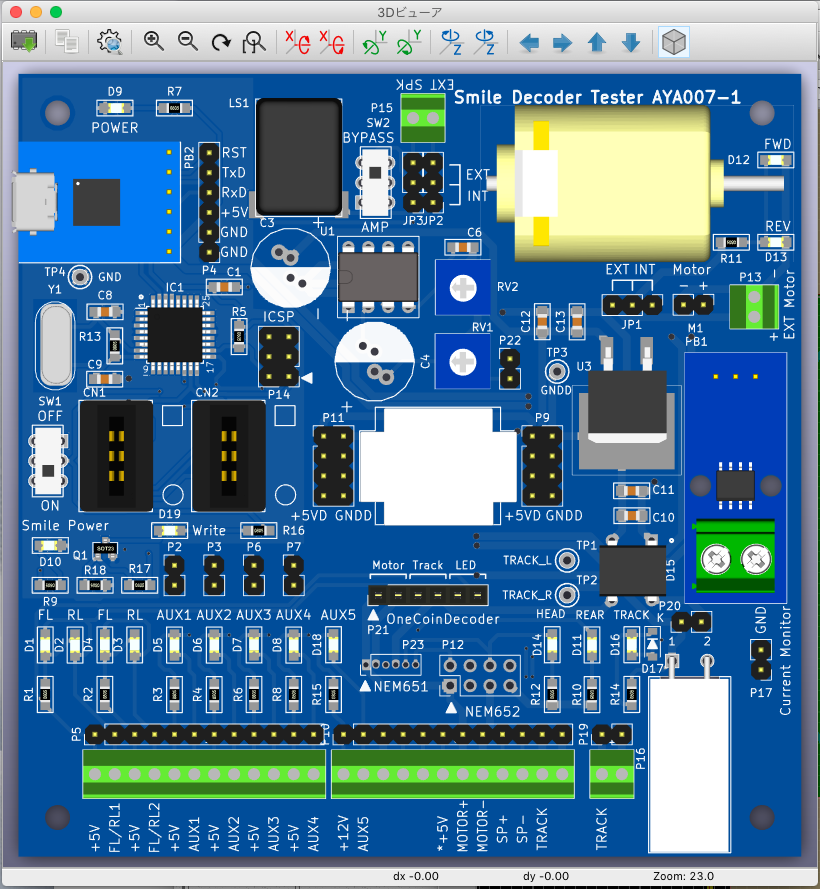

部品面


ベタアースはSmileWriter部のみにしました。


回路図はここ

さて、基板設計は、10cm x 10cm のサイズでも$4.9のseeed Fusion PCBで作っちゃおうかな
と考えています。

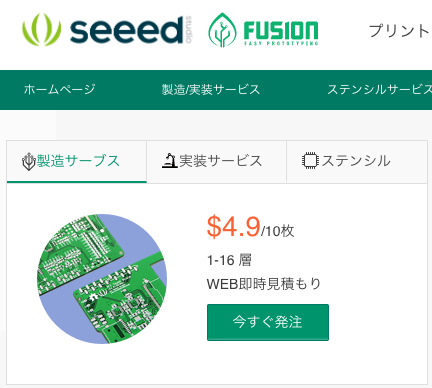

Fusion PCBサイト。日本語化されています。


Fusion PCBの設計ルールはココ。どこに載っているのか分かりにくいんですよね。
fusion-pcb-specification


■追記

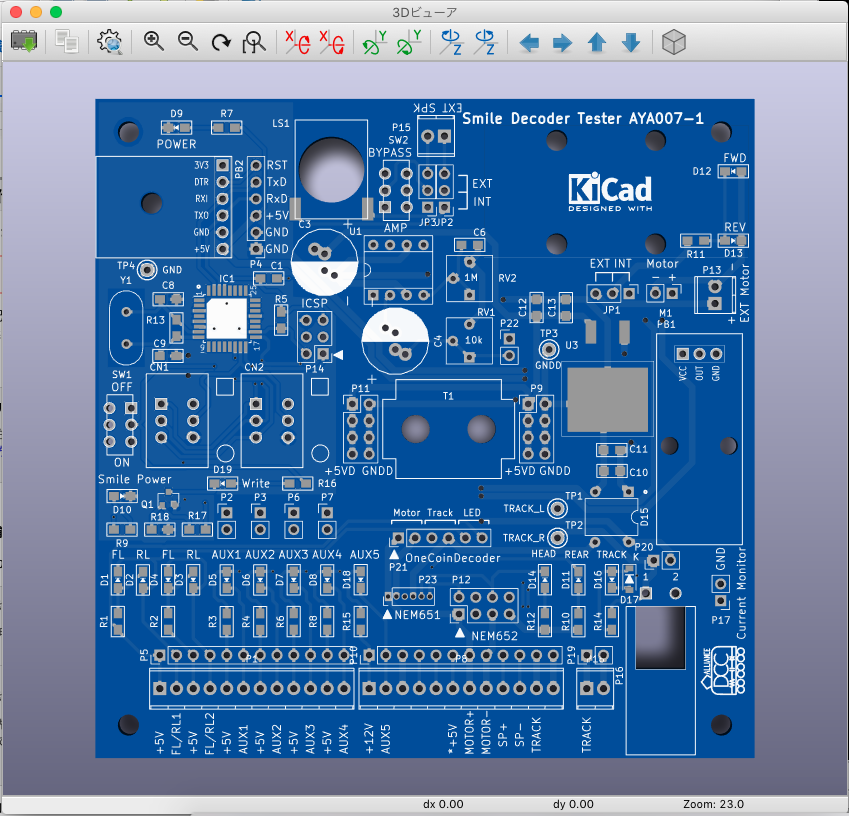

 DCC アライアンスのロゴと、KiCadロゴを追加。

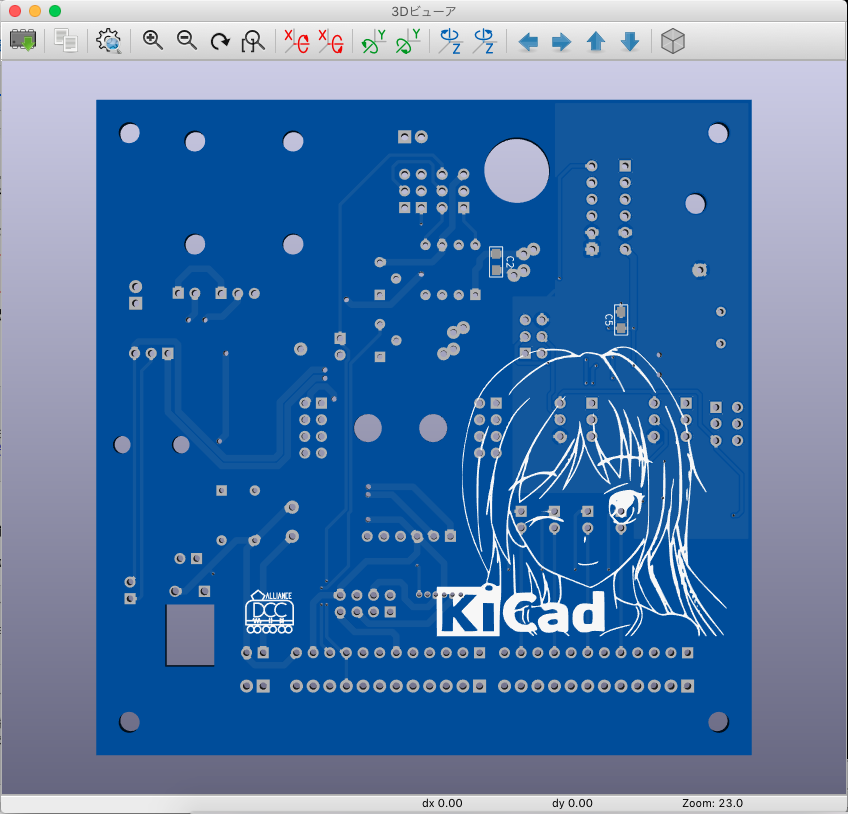

裏は痛仕様にw

2017/05/18 (Thu) Smile Tester のブレッドボード部

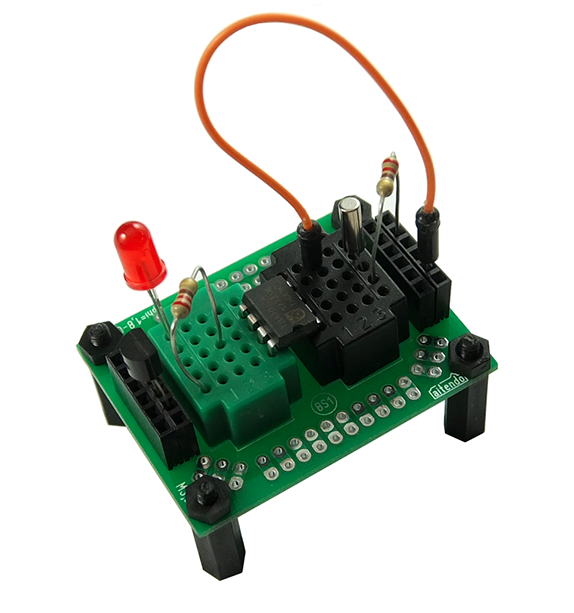

Aitendo の、基板for ブレッドボード [P-BBDZY25-BS1]の写真で、

を見たら・・・
miniブレッドボード [BBD-ZY25]を買って、実装すると面白そう！と思ったら・・・

トラブルシューターさんの、aitendo製miniブレッドボードを試してみるによると、

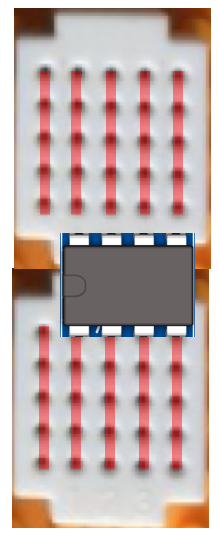

電極は上の写真で言うと縦方向が同一電位になるので、ICの1-4と5-8がショートに
なります・・・(^^;

縦にすればいいじゃんと思って、シミュレーションしてみたら、出っ張りが邪魔して、
IC(DIP-8pin)が実装出来ませんでした。すごくダメ(^^;
取っ払っちゃおうかな。

2017/05/17 (Wed) Smile Tester 続き

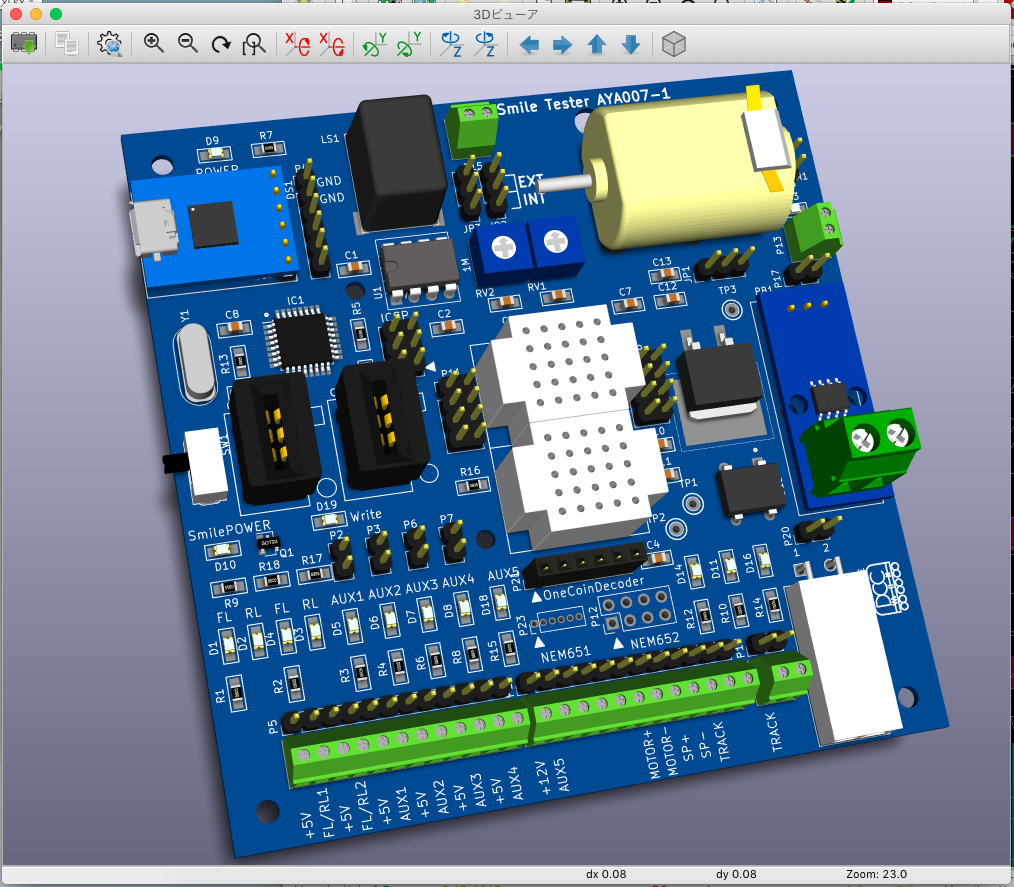

いろいろ意見を取り入れました。
・OneCoinDecoder用の2.54mmピッチのコネクタを実装。
・NEM651のコネクタを追加。
・チェックピンを追加。
・SmileWriterの回路に書き込み確認用、LEDを追加。
・改造線用の穴を追加w

あー。ブレッドボードの取り付け用穴あけ位置がわからないや・・・
どなたかお持ちですか(^^;

2017/05/16 (Tue) NEM651とスマイルデコーダとワンコインデコーダの接続

NEM651へのLED接続を図にしてみました。
LED用の＋電源はコネクタとは別に配線するようなイメージでしょうか。



>私は双方向にLEDを付けてヘッドライトにしてます。
こういう事でしょうか。違うかな(^^;



こんな風に線路を電源とする例もありました。
LEDだと逆電圧が掛かってしまうので、壊れそうですね。
電球のみかな。




さらに、スマイルデコーダ３、ワンコインデコーダはNEM651に取り付けられる情報が！
こういう事ですね。
NEM651のソケット１つあれば、スマイルデコーダ３、ワンコインFLデコーダ、ワンコインデコーダ
の対応が出来ているのですね。

2017/05/15 (Mon) NEM651 と NEM652

Smile Tester に、NEM652コネクタを設けていましたので、NEM651を検討してみました。
NEM651とNEM652の変換はこんな感じ。


NEM651とNEM652に、モーター、LED、DCCを配線すると以下の様な図になります。


ちょっとよく分からなかったのですが、NEM651にLEDを接続した場合、5pin,6pinは
LEDのカドード側に取り付くと思うのですが、じゃあアノード側についてなんですが、
どこに接続するのでしょうか？
４番ピン？
