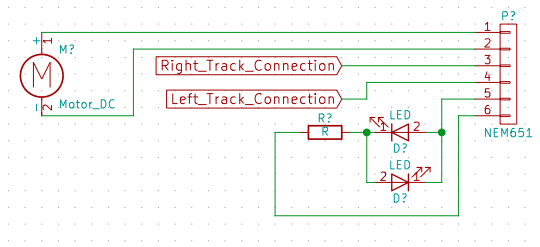

NEM651へのLED接続を図にしてみました。

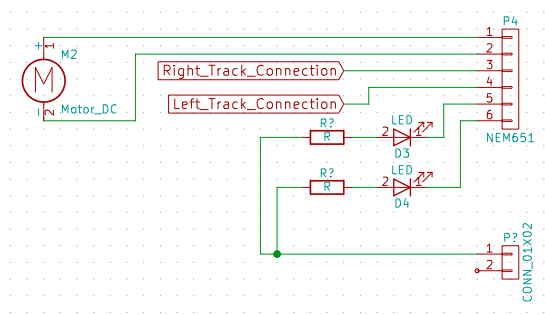

LED用の+電源はコネクタとは別に配線するようなイメージでしょうか。



>私は双方向にLEDを付けてヘッドライトにしてます。
こういう事でしょうか。違うかな(^^;

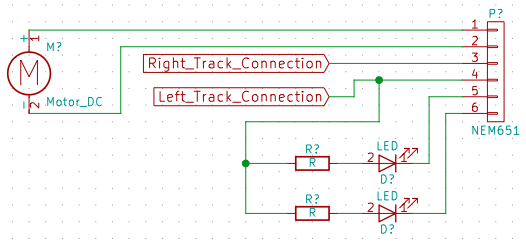

こんな風に線路を電源とする例もありました。
LEDだと逆電圧が掛かってしまうので、壊れそうですね。
電球のみかな。




さらに、スマイルデコーダ3、ワンコインデコーダはNEM651に取り付けられる情報が!
こういう事ですね。
NEM651のソケット1つあれば、スマイルデコーダ3、ワンコインFLデコーダ、ワンコインデコーダ
の対応が出来ているのですね。

拍手[1回]

PR

無題

>>こういう事でしょうか。違うかな(^^;
はい、正解です。
>>電球のみかな。
メーカさんは負荷を限定したがらないですね。ユーザお任せなので、DCCに限らず鉄道模型には一定の電気的知識を要求されてる様に思います。
by twaydcc URL 2017/05/17(Wed)14:25:15 編集

NEM651

スマイルデコーダからNEM651ピンヘッダーを引き出すまでは良いのですが、車輌側のソケット実装に苦労します。今はあえてデコーダ側をソケットにしてますが、普及には規格を遵守すべきと思いますので、NEM651から先のハーネスまで用意しないといけないかなと考えています。
by twaydcc URL 2017/05/17(Wed)14:35:12 編集

無題

すみません、NEM651はピッチが1.27mmだったらしいです。スマイルデコーダもワンコインも2.54mmピッチなので、そのままでは指せないですね(ピッチ変換すれば問題ないですが)
by Yaasan URL 2017/05/17(Wed)18:36:41 編集

無題

twaydccさんコメントありがとうございます。
国内のメーカーは車両にコネクタ設けてないので、微妙です。

やあさんコメントありがとうございます。
規格を見たら、1.27mmでした。
2.54mmピッチのソケットを実装しました!
by あやのすけ 2017/05/17(Wed)21:51:07 編集
