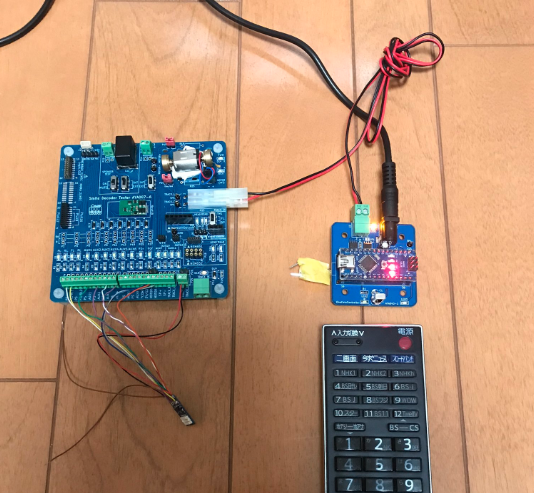

廉価版のDCCコマンドステーションとして考えたTVのリモコンを使って
DCCを制御するワンコインコントローラが課題は色々ありますが、
なんとか動きました。


一応、TVのリモコンから、
DCCアドレス3固定
ファンクション F0-F12
速度設定 128step
FWD/REV切り替え
を対応させてみました。

動かしている動画はこちら。
https://twitter.com/masashi_214/status/1190539124232478721

DCCの制御では、DesktopStationで開発済みのDCCドライバでは、
赤外線リモコンの受信と並列処理ができないことがわかり、
触ったことがないDCC++を使用して、苦労しました。
基板は改版しないとダメなのですが、DCC入門としてはワンコイン(?)で
遊べるので面白いかな?


拍手[0回]

PR
2種類考えました。

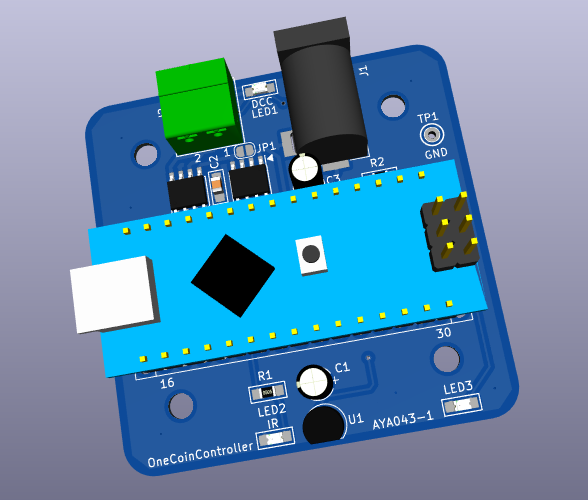

まず、こちらは、TVのリモコンで動かすタイプ。
DCCアドレスは3固定。
電流センサ追加によるアドレス読み出しはオプション

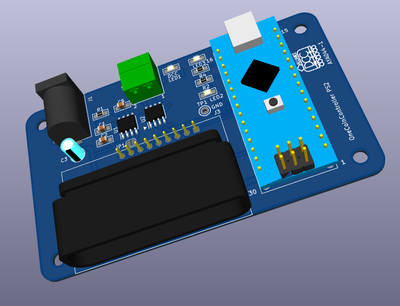

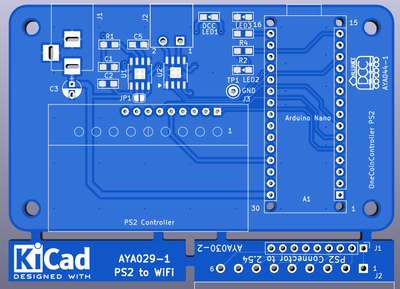

これは、PS2用Dualshock2対応用、スケッチ作れば、電車でGOも行ける。
問題は、コネクタをどうやって入手するかですよね。

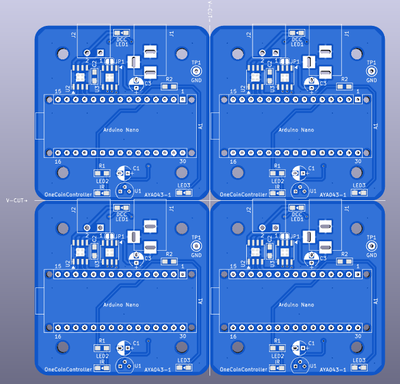

あと異種面付けなので、しれっと出してみようかなと。

拍手[1回]

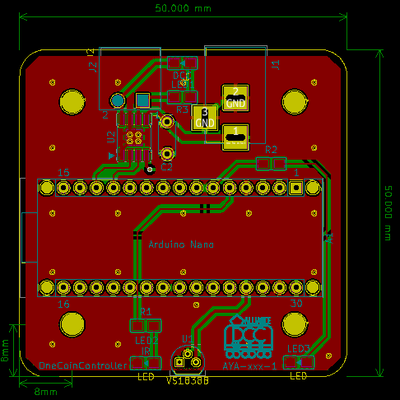

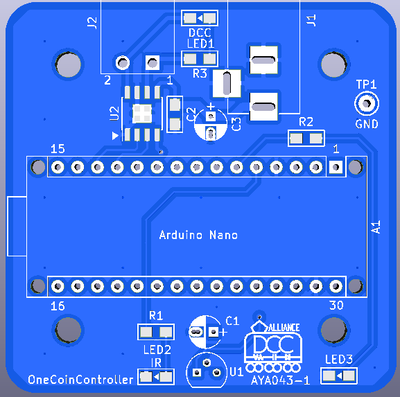

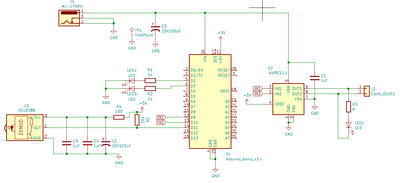

赤外線受信ICの周りに抵抗とか、コンデンサが必要みたいなので、追加。






仕事でこんなフットプリント作ったら怒られますがw

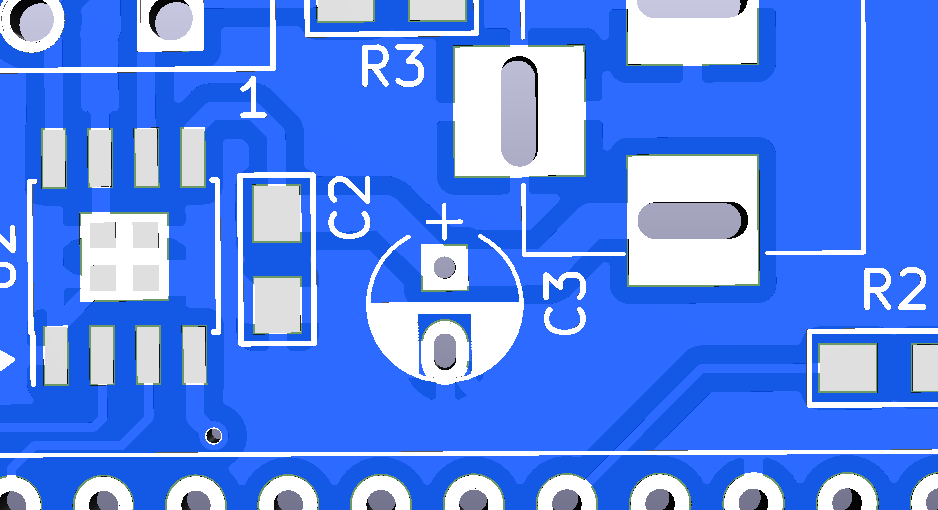

アキシャルタイプのコンデンサですが、2mmピッチと2.5mm両方に対応した、
負極が長孔タイプw



拍手[0回]

あ、まだ山に修行中の身です。9月下旬には下山します。

さて、ワンコインコントローラ コンペに片足突っ込んでいます。
趣旨は、フジガヤさんが書かれていますので、参照。

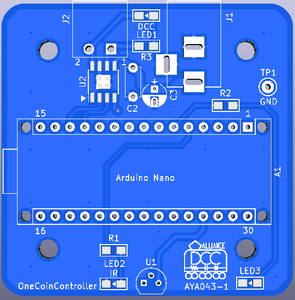

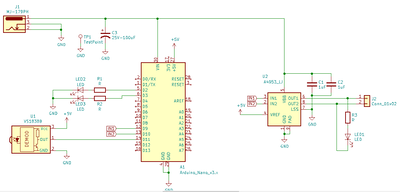

ちょっと考えて、家庭にあるTVのリモコンをコントローラにして、
赤外線受信回路とモータドライバ乗せただけの安易なものです。
でも、ArduinoNano使った時点でワンコインが厳しくなりますが、AliとかEbayで購入すると
500円DCCコマンドステーションの可能性が出てきます。

赤外線リモコンの命令を受信をしながら、DCCパケットを出すのが、ちょっと
難しいそうな気がするのですが、どうなるかな?!

ワンコインコントローラはDCC普及のカンフル剤(大げさw)の位置付けで
コンペが行われていますので、どなたでも勝手に参加できます。
(参加表明とか、期限とかも無いという・・・あれ?あるの?)










拍手[2回]
