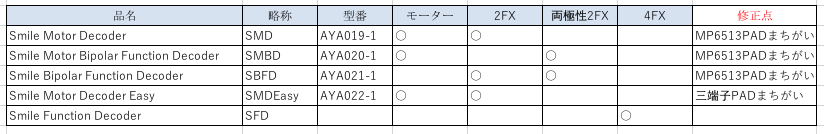

Smile Motor Decoder を色々作りましたが、全て改版しないと作りにくいという
問題発生(^^;



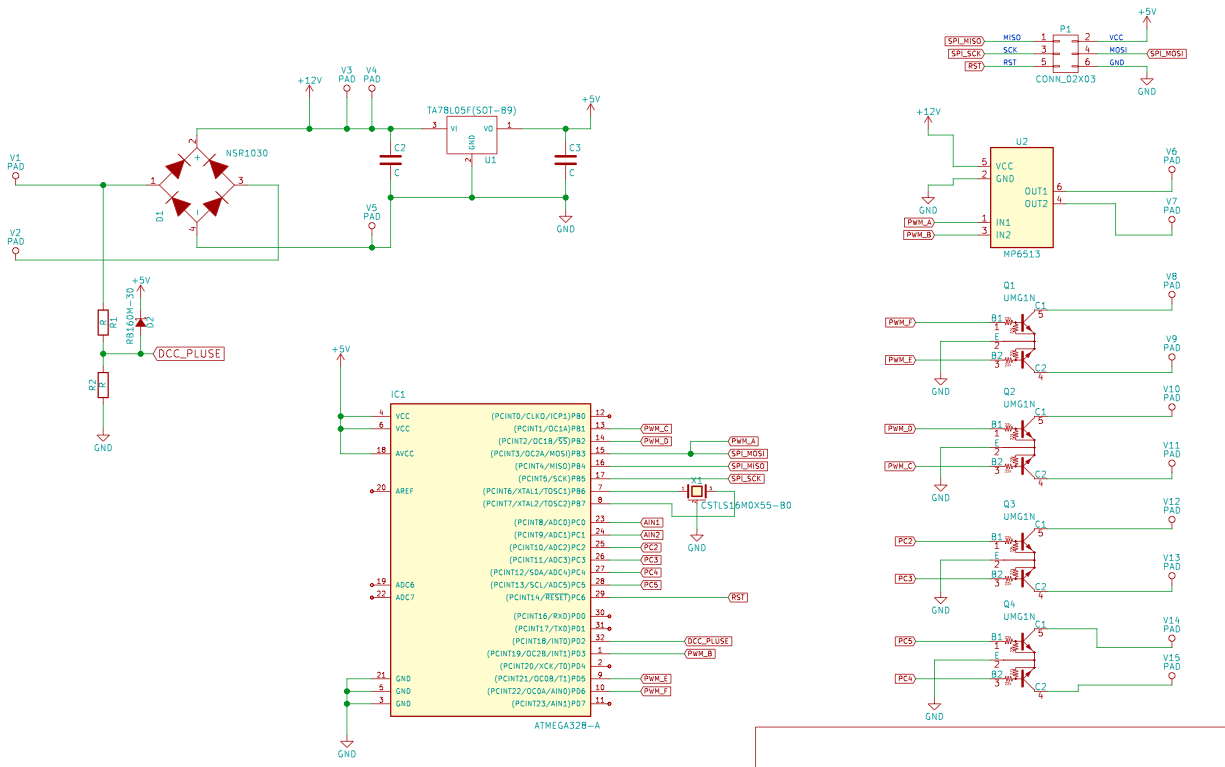

2FX両極性とMotorに使っているMP6513のPAD大きさを間違えてしまったので、
修正が必要・・・
4FX Function Decoderを作っていなかったなぁ。

基板が長くなってもいいので、部品は部品面だけの実装がいい?
DIYキットはいやだ?
Elecrowに完成品を作ってもらう?
(永末システムさんのデコーダーより価格が高くなるんだよなぁ)
初期投資がでかい(^^;

要望をコメントで募集です。

拍手[1回]

PR

今日はSmile Moter Decoderを動かしてました。

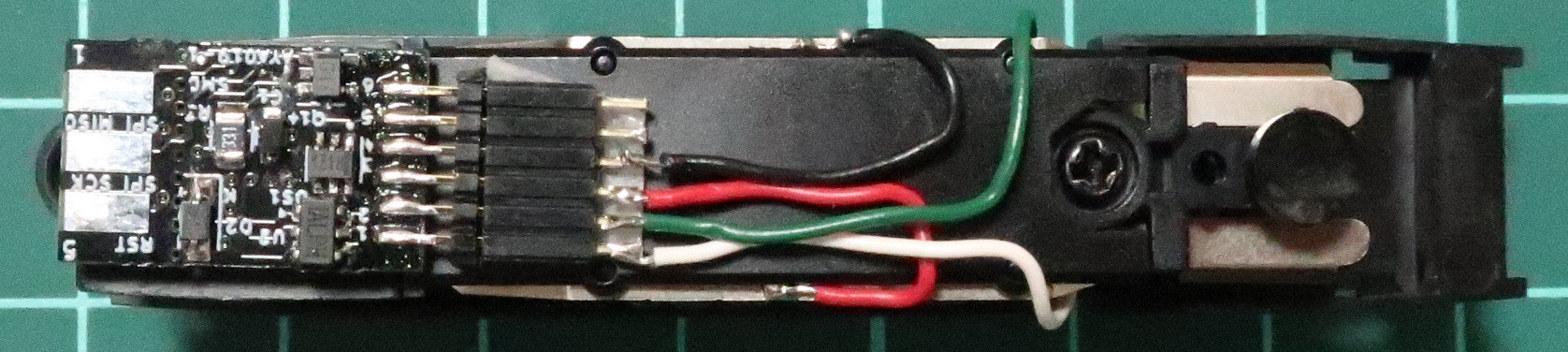

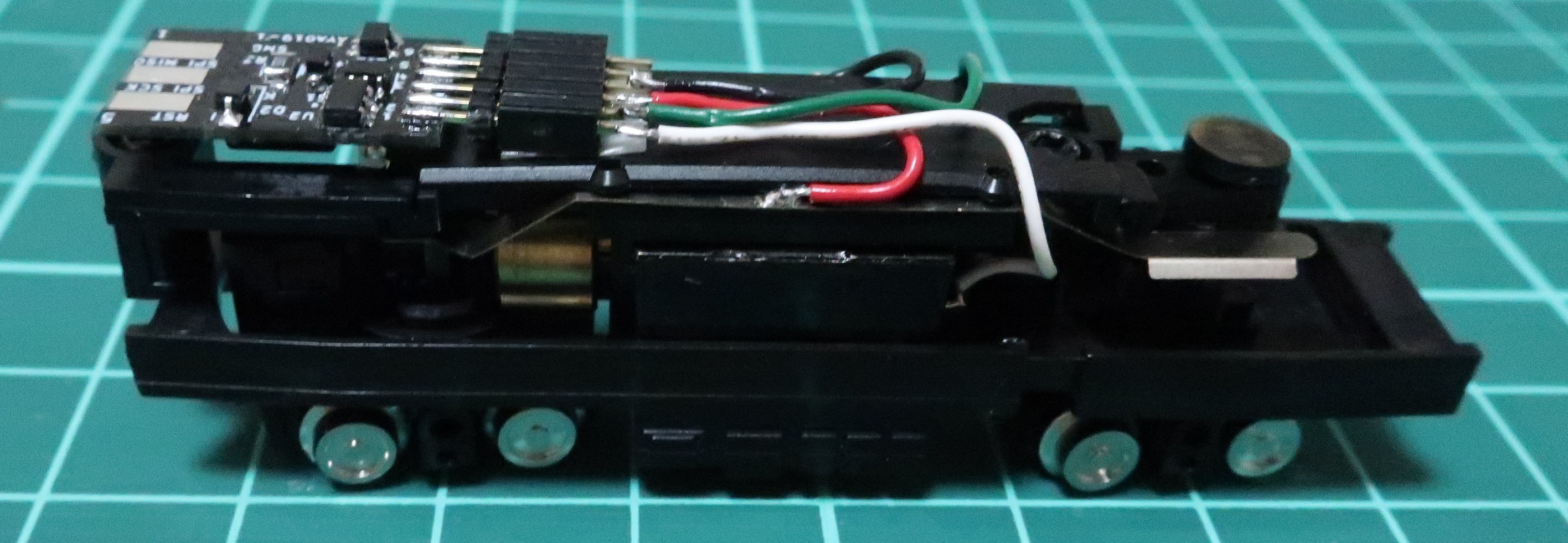

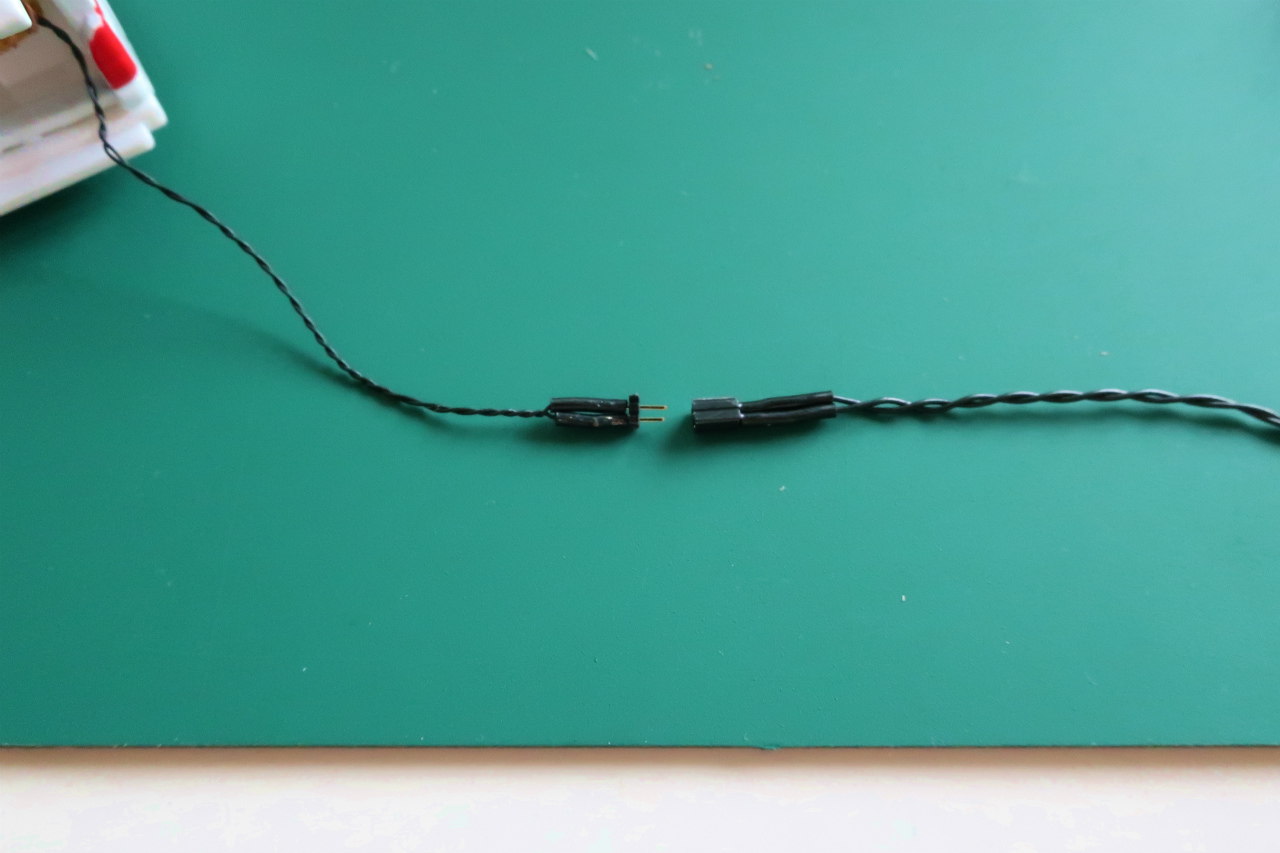

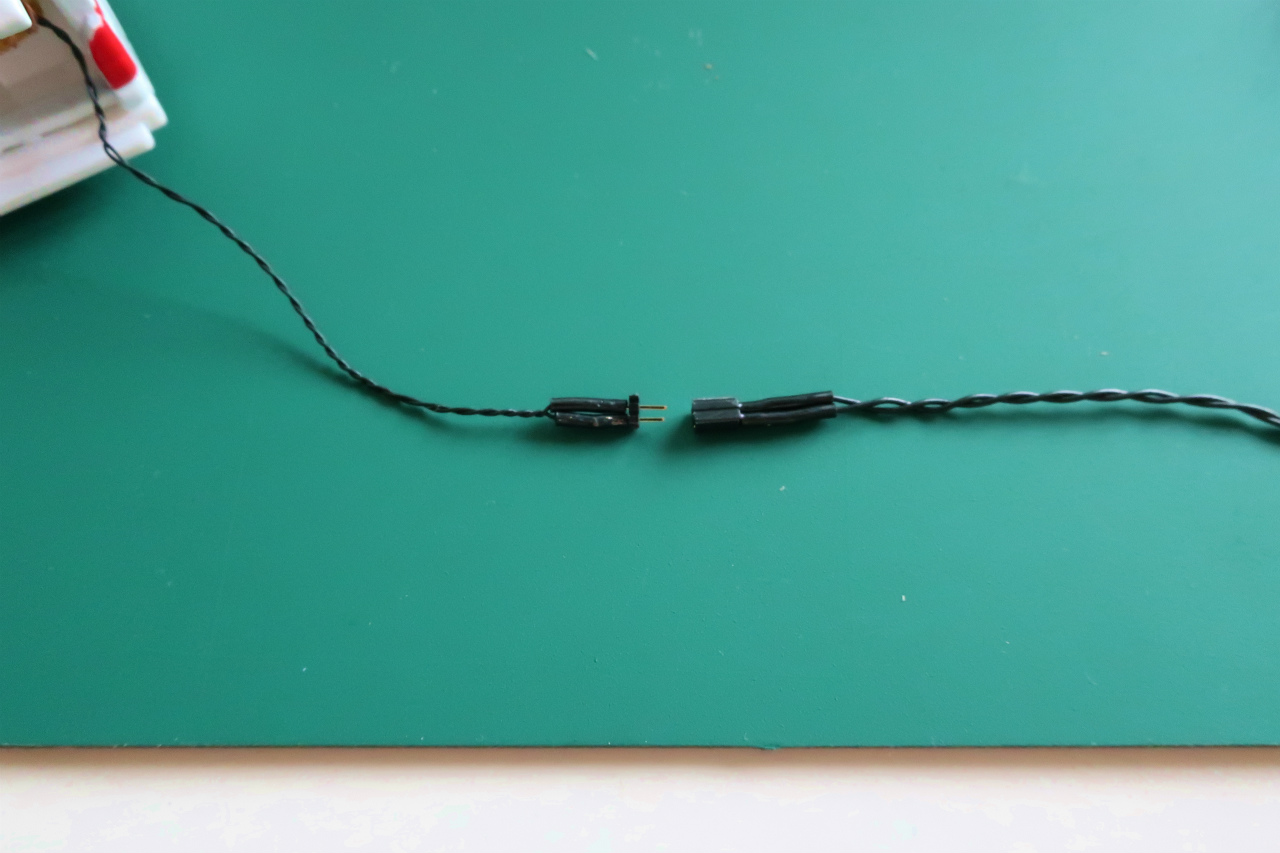

1.25mmピッチのピンヘッダを取り付けました。

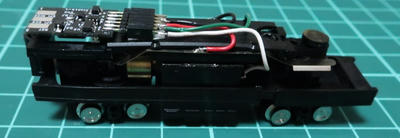

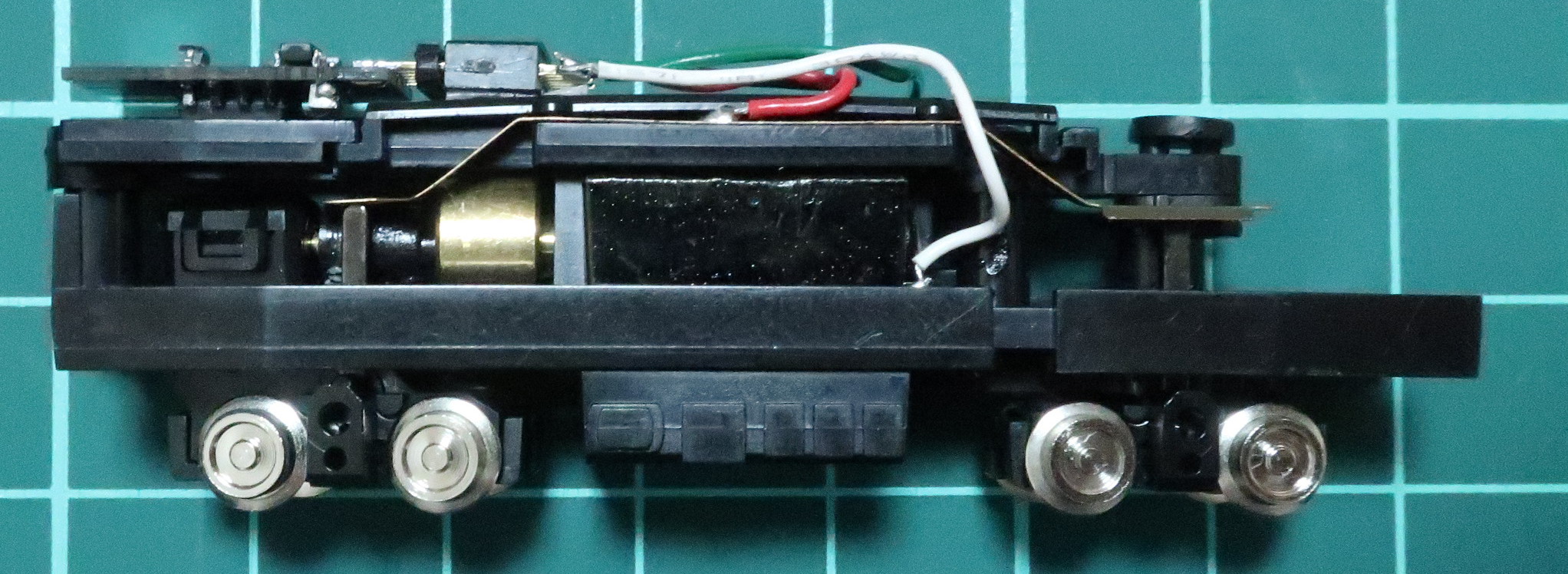

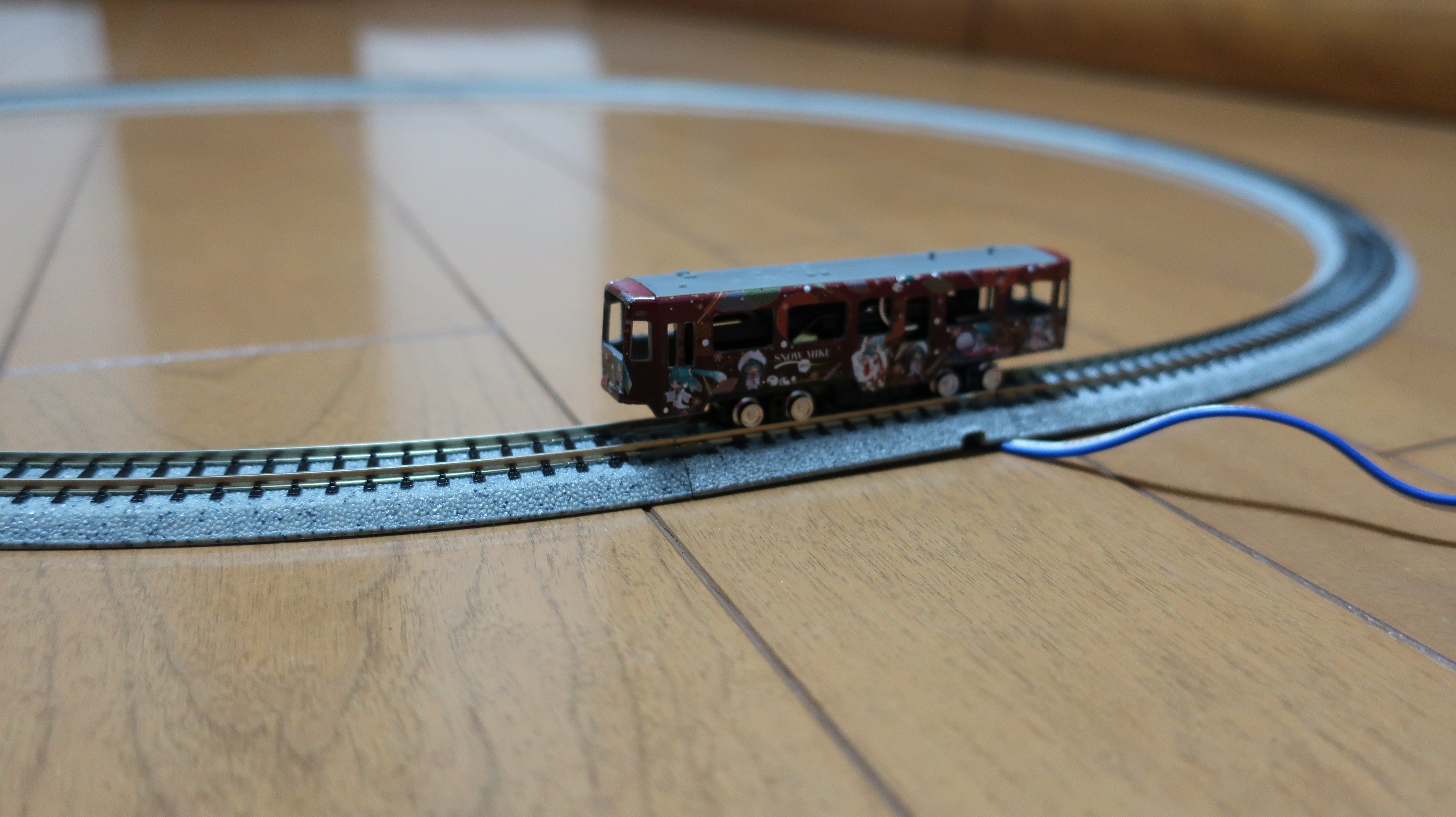

実験にするモーター車は鉄コレのTM-TR01に取り付けてみます。

デコーダが薄いのでいい仕事をしていますw

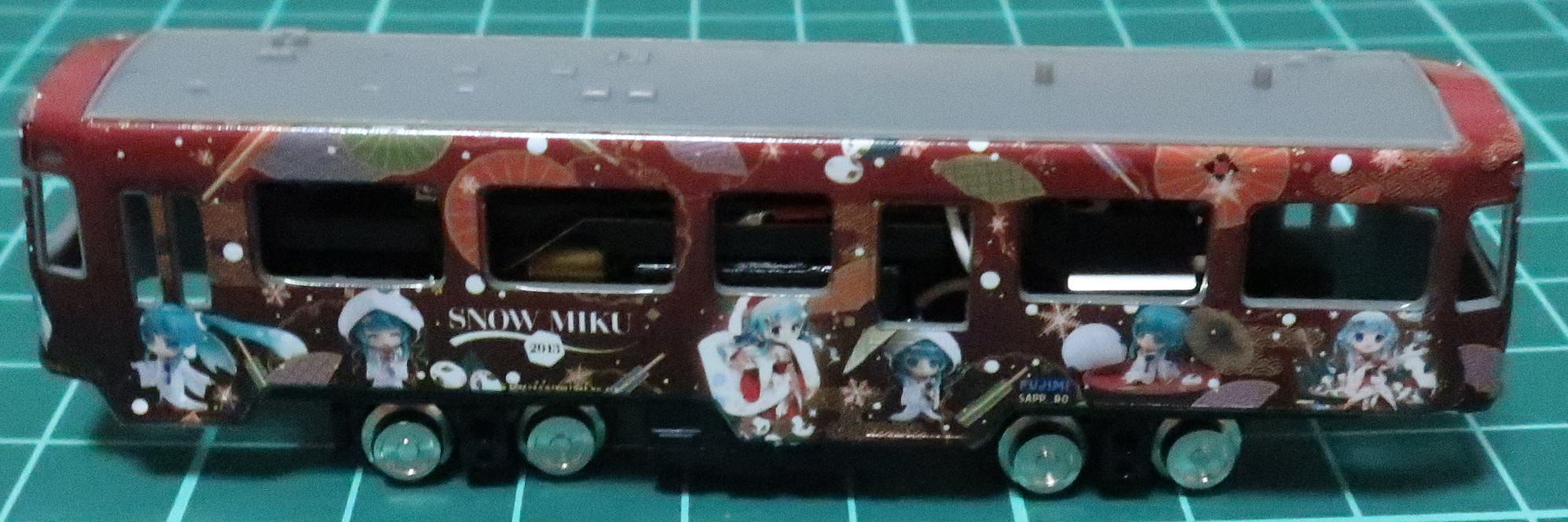

雪ミクのカバーをかぶせました。
車輪間隔がおかしいけど、キニシナイ。




最初全く動きませんでしたが(^^;
レールをIPAで磨いたら、ギクシャクすることなく、ふつーに走りました。
さすがTwayDCCさんが作られたスケッチです!
BEMF機能をコメントアウトしただけでスケッチは、ほとんどいじっていません。



環境音がうるさかったので、カットしてあります(^^;

拍手[2回]

みなさん、着いて来れていますでしょうか(^^;

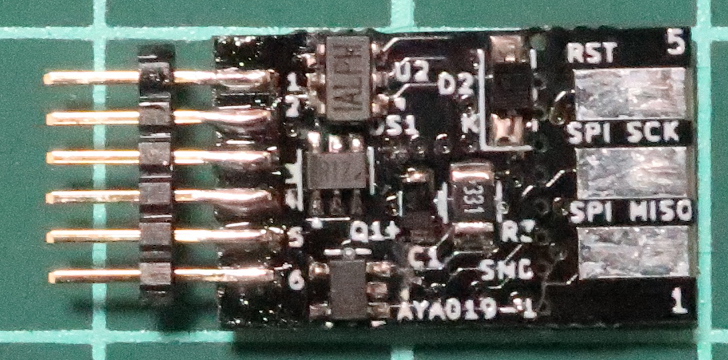

今日は、Smile Motor Decoder Easyの小型タイプの紹介です。


上がSmile Motor Decoder Decodr Easy
下がSmile Motor Decoder Decodrです。

機能はモータデコーダ+2FXです。
Easyの小型版&作りにくいデコーダです。

スマイルコネクタ部は千切れるように作っています。
部品実装しただけです。

大きさは9.652mm x 15.494mm です。

おさらい(^^;
Smile Bipoler Function Decoder 両極性+2FX
Smile Motor Decoder Easy         モーター+2FX
Smile Motor Decoder                  モーター+2FX

拍手[3回]

TwayDCCさんから、Super slim Smile decoderのスケッチをもらっていましたので、
ATtiny841からATtiny85版に移植。

BEMFのコードを入れるとATtiny85ではフラッシュメモリに入りきらないので、削除。

タイマー周りを15kHzになるように調整。
★の部分が思い通りに設定できなかったので、TCCR1 = B11100011; と書いたら
あっさり動きました(^^;

   //タイマー1初期化(タイマー1入力4MHz, PWM 15.625KHz)
   // TCCR1 Timer/Counter 0 Control Register
   //      OCR1A有効   low出力          分周無し
   // ★TCCR1 = 1 << CTC1 | 1 << PWM1A | 2 << COM1A0 | 0<<CS13 | 2<<CS10;
   TCCR1 = B11100011;

   // General Timer / Counter Control Register
   //       OCR1B有効   low出力
   GTCCR = 1 << PWM1B | 2 << COM1B0;
   OCR1C = 255;   //full count
   OCR1A = 0;   // duty
   OCR1B = 0;

ArduinoはAttiny85 PB1(6pin) OC1A analogWriteが使えないので、
OCR1A=nで設定する必要があります。

 OCR1A = 250; //analogWrite(MOTOR_PWM_A, 250);
 analogWrite(MOTOR_PWM_B, 0);

うごきましたー。



あっさり動いてしまったのに、三端子レギュレータのPADを1番と3番が逆でしたので、
残念な状態に・・・(回路図で使っているシンボルがまずかった・・・)
(しかも、パターンチェックやっていなかった(^^;




拍手[1回]

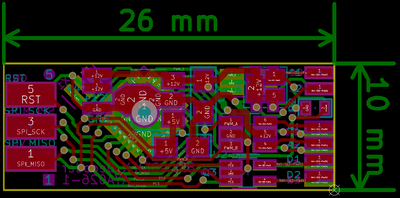

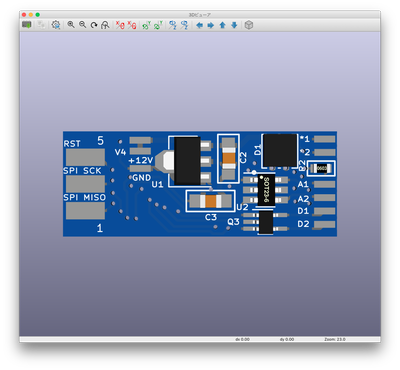

Smile Motor Decoder Easyを作って見ました。
モーターデコーダ+2FXというタイプになります。
これは、作りやすいようにw いつもの大きな部品で構成されています。
(2FX部分のICはSC-70-5タイプなので、非常に小さくてハンダつけしにくいです)

OneCoinとの比較。ATtiny85のパッケージが若干大きいんですよね。


SC-70-5なんて選ばないで、SOT-25を選べばよかったかな。





今回はスマイルコネクタが不要になったら、切り離すことができます!


Smile Motor Decoder Easyはブートローダの書き込みはできました。

SmileBipolarFunctionDecoderは、とりあえずLチカはできましたw

拍手[1回]
