結論 Arduino IDE 1.8.5 を使用するとOKです!

/////

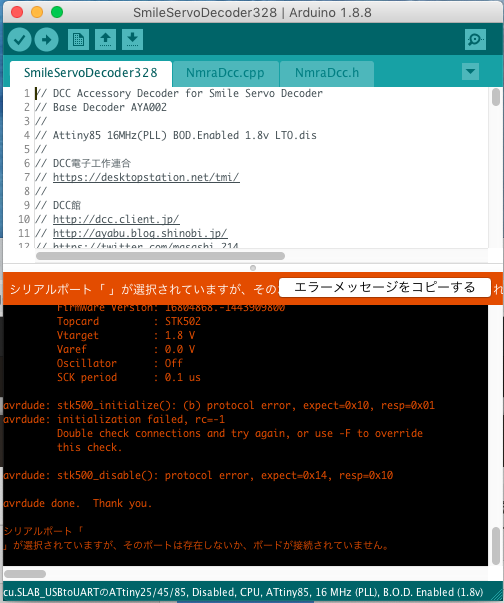

Arduino IDE 1.8.8でAttyiny85 に書き込むと、


avrdude: stk500_getparm(): (a) protocol error, expect=0x14, resp=0x14
avrdude: stk500_getparm(): (a) protocol error, expect=0x14, resp=0x02
avrdude: stk500_getparm(): (a) protocol error, expect=0x14, resp=0x10
         Hardware Version: 425479
         Firmware Version: 16804868.-1443909800
         Topcard         : STK502
         Vtarget         : 1.8 V
         Varef           : 0.0 V
         Oscillator      : Off
         SCK period      : 0.1 us
avrdude: stk500_initialize(): (b) protocol error, expect=0x10, resp=0x01
avrdude: initialization failed, rc=-1
         Double check connections and try again, or use -F to override
         this check.
avrdude: stk500_disable(): protocol error, expect=0x14, resp=0x10
avrdude done.  Thank you.
シリアルポート「
」が選択されていますが、そのポートは存在しないか、ボードが接続されていません。

というエラーが出て書き込めません。

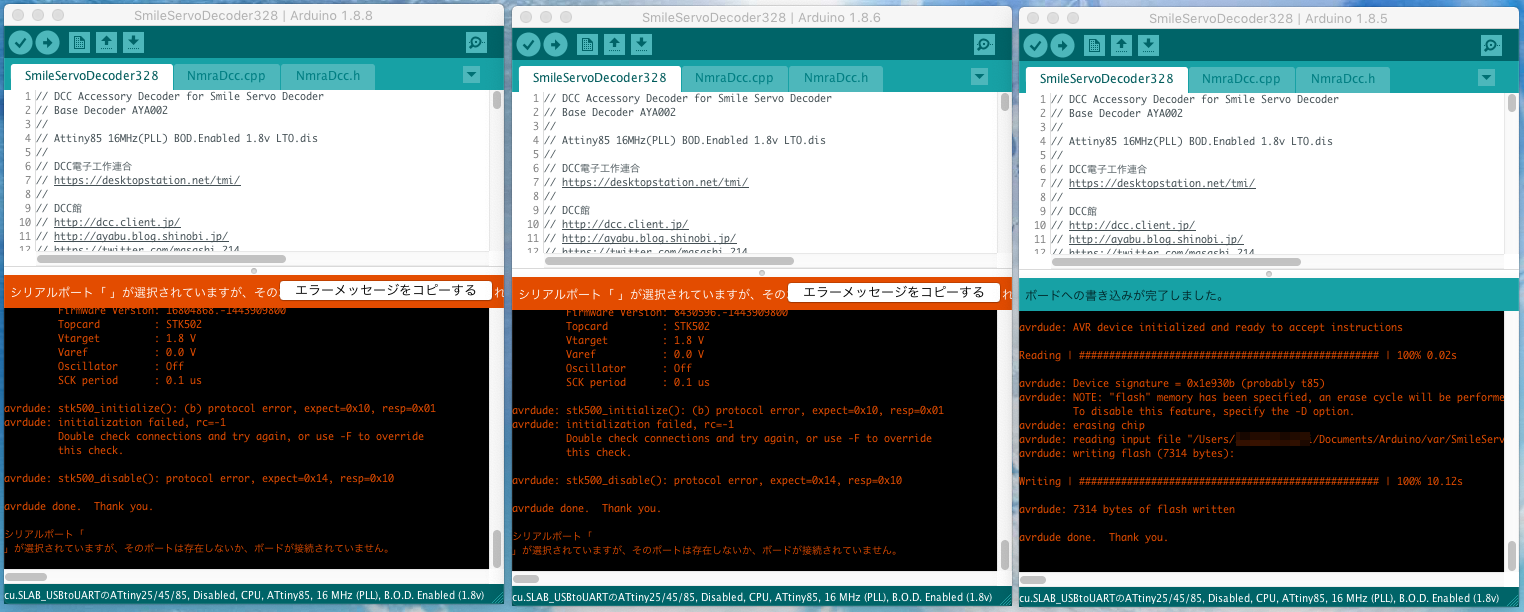

どのバージョンからできなくなったのだろうと、遡ると・・・



どうやら、1.8.6 から書き込めなくなったようです。
Arduino IDE 1.8.5 はOKです。

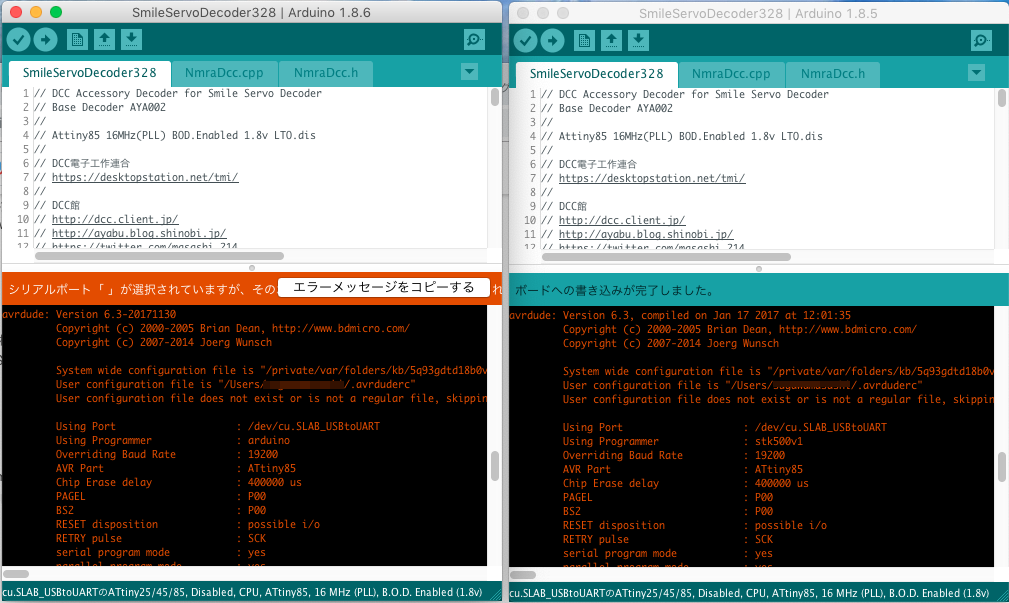

ログを眺めると、avrdudeからのログが違うことがわかります。

1.8.5 avrdude: Version 6.3, compiled an 17 2017 at 12:01:35
1.8.6 avrdude: Version 6.3-20171130

1.8.5 Using Programmer : stk500v1
1.8.6 Using Programmer : arduino

Arduino IDEに組み込まれている? avrdude がおかしいのかな?

拍手[0回]

PR
昼間の仕事が忙しくて、趣味に時間がなかなか使えません;

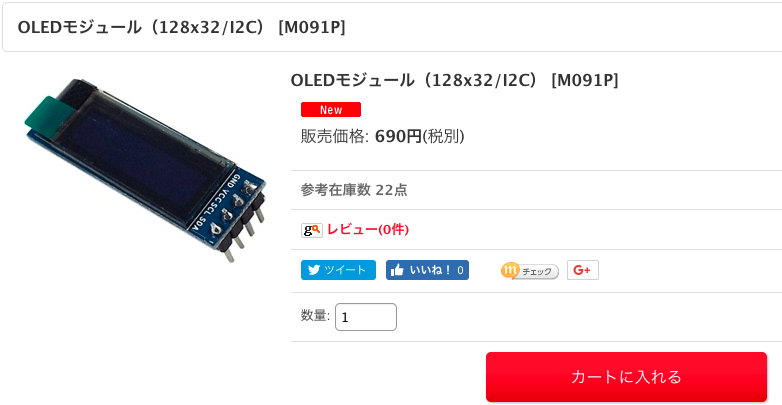

さて、aitendoで売っている、128x32 I2CタイプのOLEDを手に入れまして、
Arduinoでちょっと動かしてみました。



DSMeister_R5.1_r6bを書き込みます。

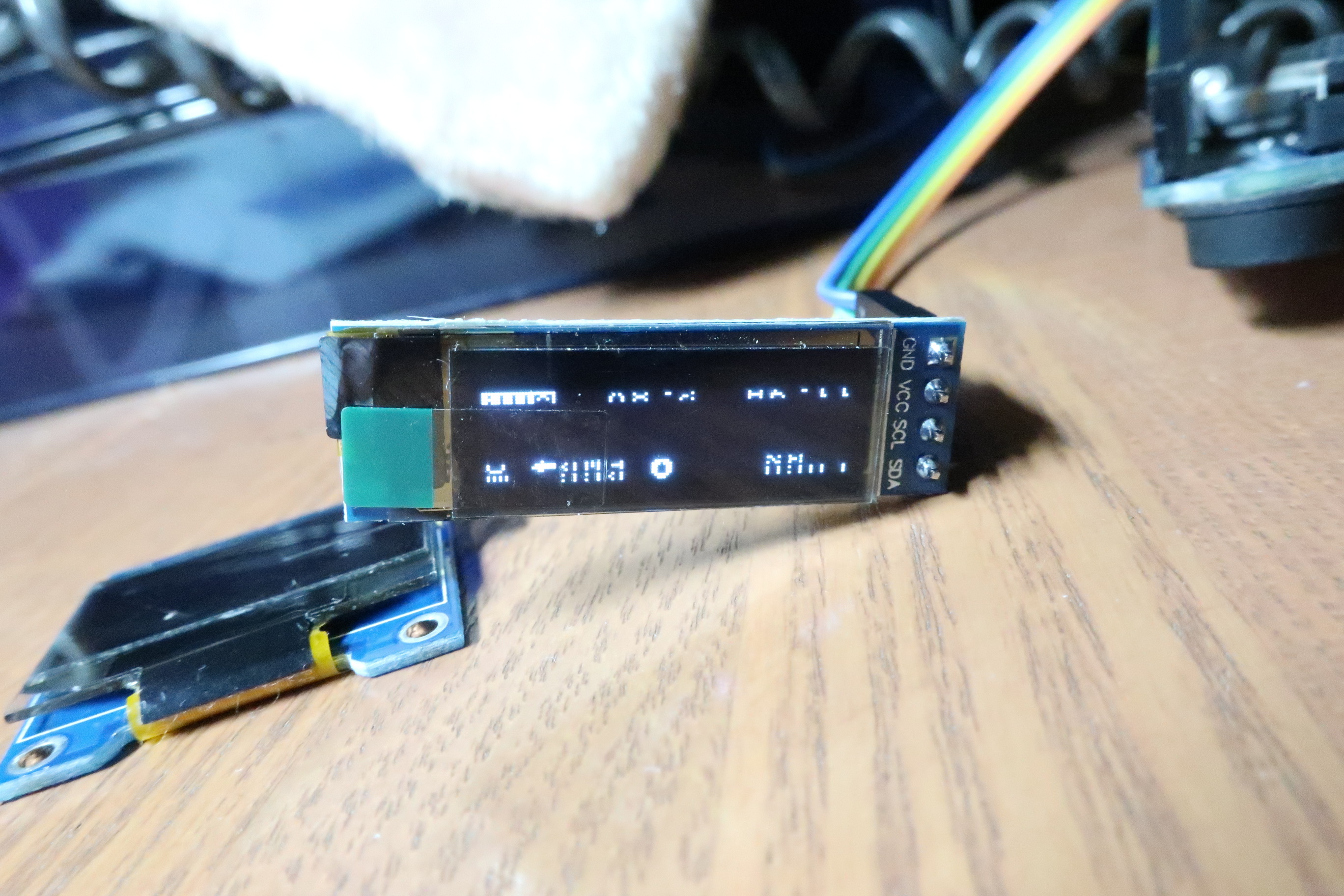

まぁピクセル数が128x32と違うので崩れますねw

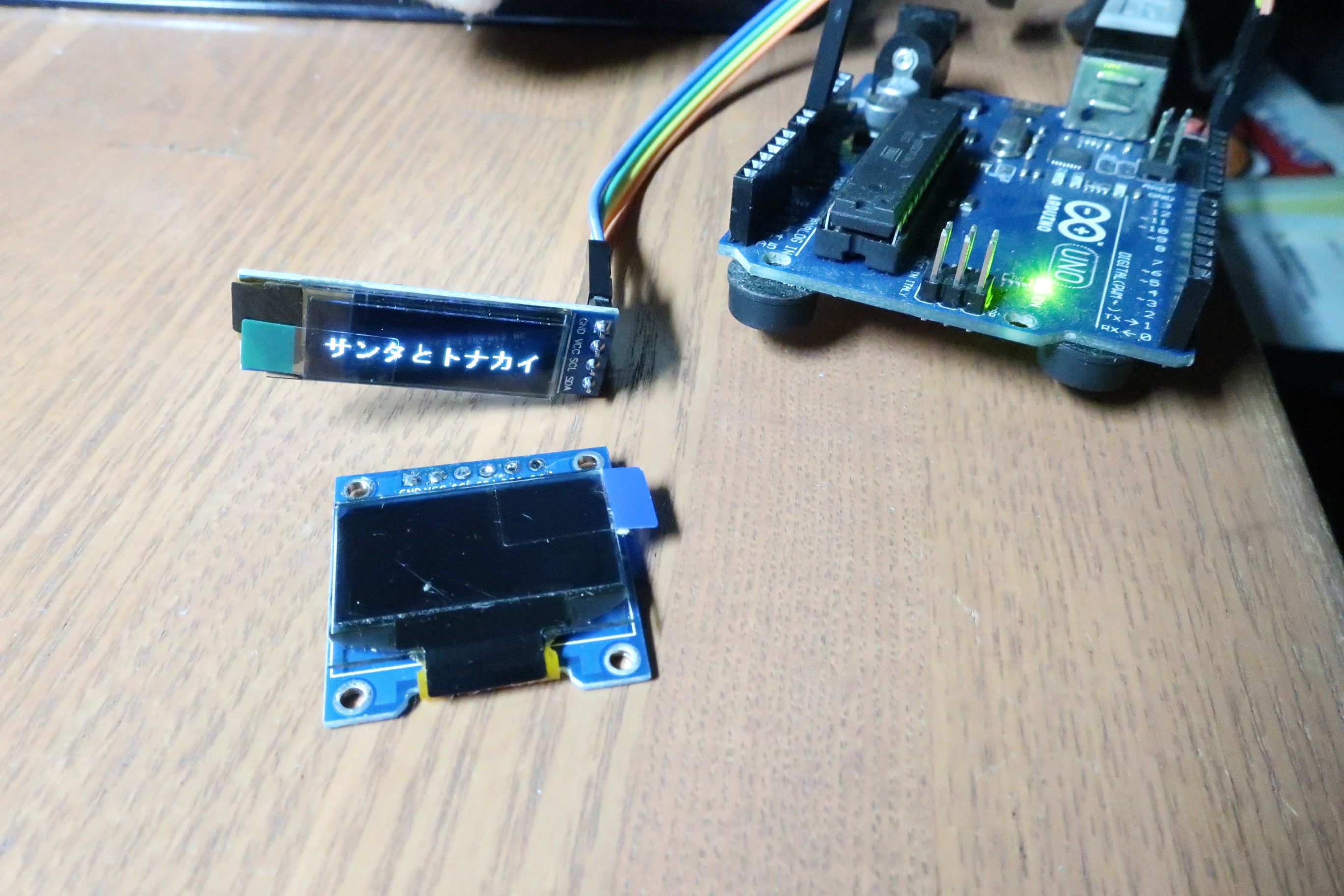

ちょっとググって出てきたスケッチを書き込んで、表示できました。



128x64 のOLEDと違って、縦のピクセル数が半分に減って、大きさも半分です。
ちょっとした情報の表示に使えそうですね。

拍手[1回]

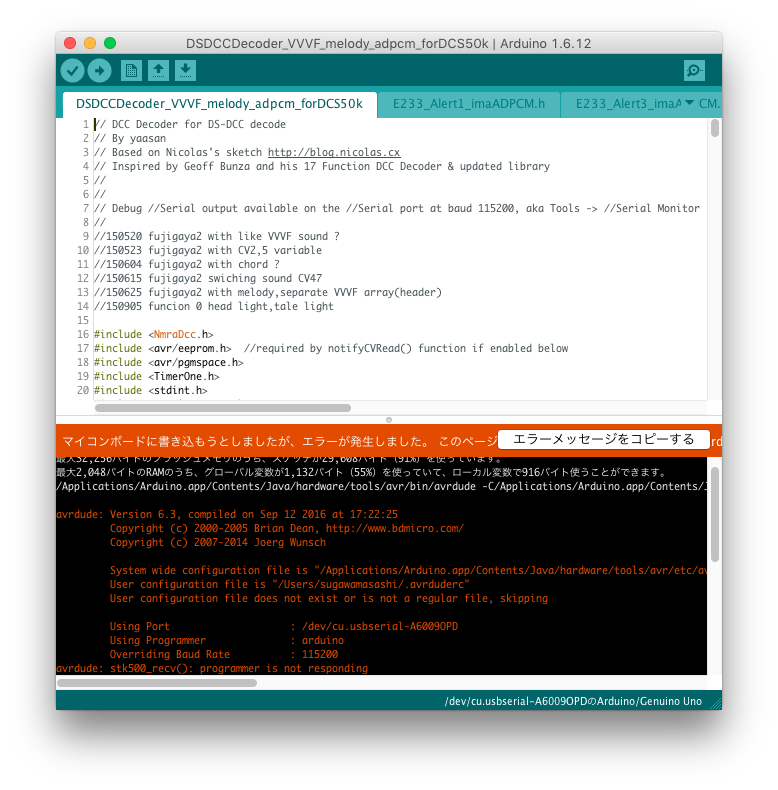

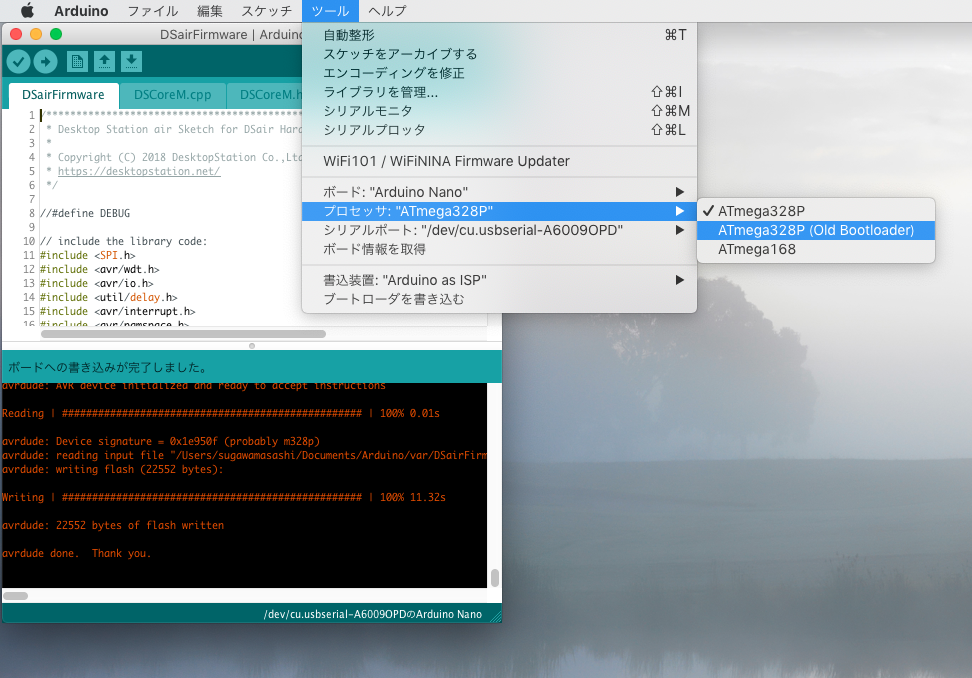

Arduino NANO (FTDIチップ)を使って、Smile Decoderに全く書き込めなくて、
なんでだろうと思って、
Windows7 と Max OS X El CAPTIN の2種類のOSと、書き込み器3種類使って、
分析しました。

書き込み器は3種類使用しました。
・Arduino NANO + Smile Writer(FTDI)
・Arduino UNO + Smile Writer 5in1(Atmega8)
・SmileDecoderTester(CP2102)

報告・データサイト

結果は・・・

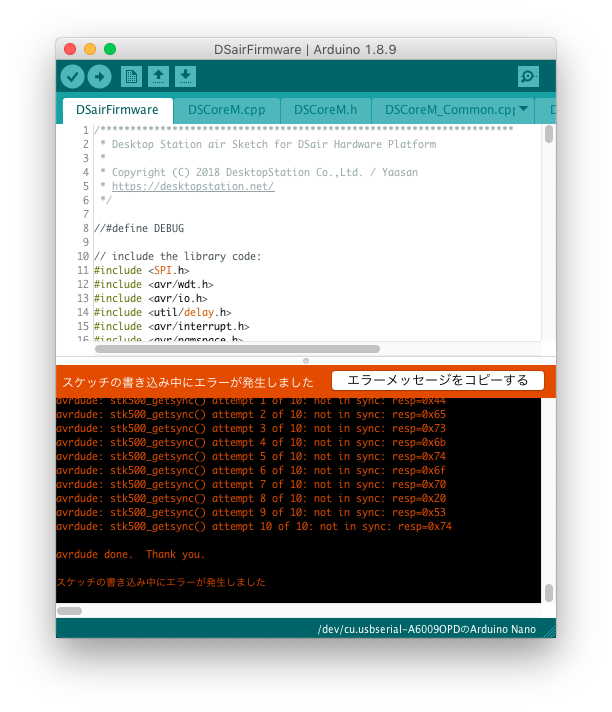

Macで、Arduino NANOによる書き込みができなくなった。なんで。

その他のエラーは、
Smile Decoderのブートローダーが壊れていると、Device signature = 0x000000となりエラーになる。
書き込み器が壊れていると、avrdude: stk500_getparm(): (a) protocol error, expect=0x14, resp=0x14となりエラーになる。

拍手[0回]

たまたま、会社の本棚から飛び出ていたこの本をチラ見したところ、

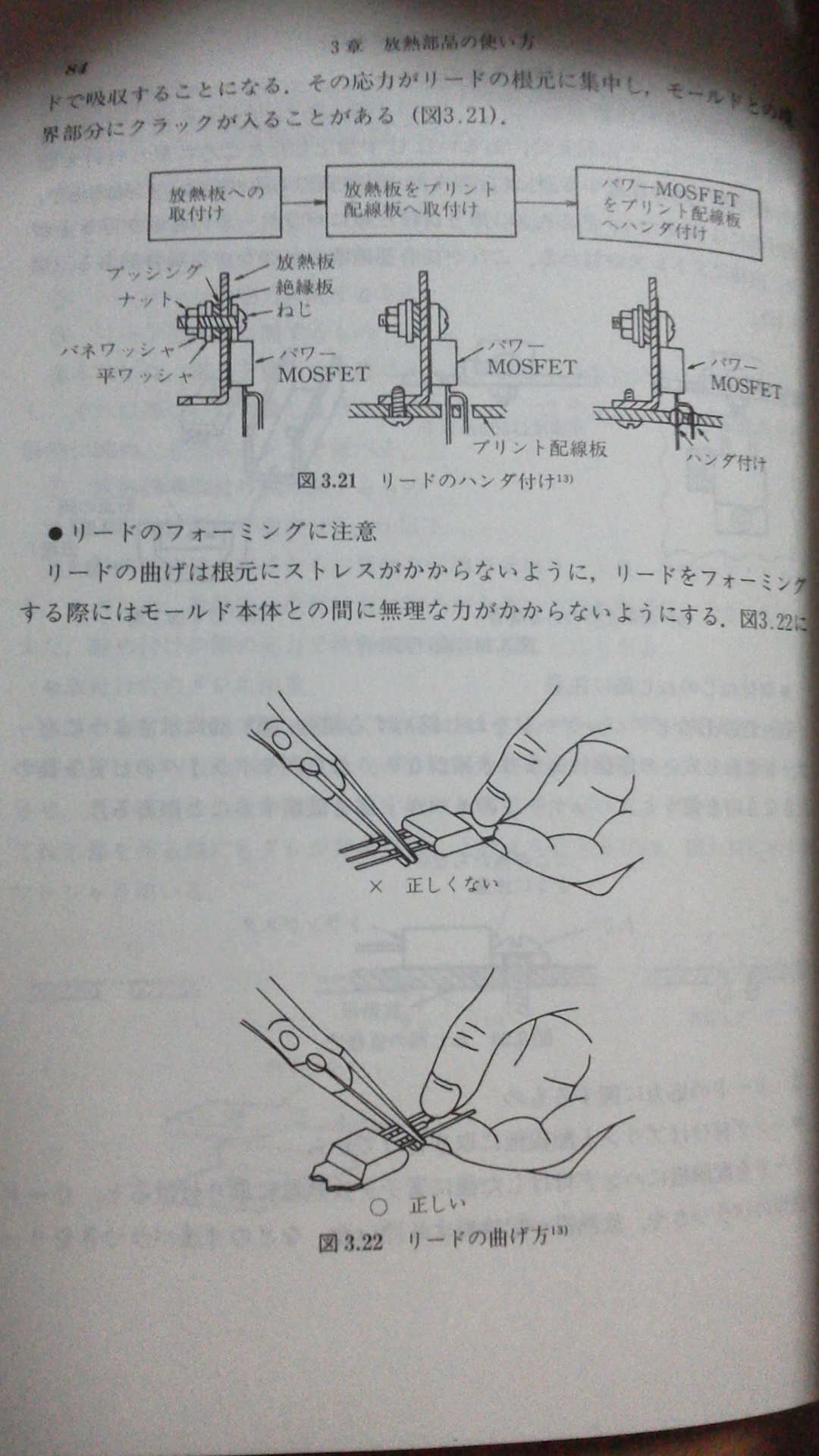

リードフォーミングの方法が載っていました。
TB6643KQのリードを曲げる時に正しくない方法で曲げていました(^^;

本体を持ってリード側を曲げると、モールド樹脂内の素子にもテンションが掛かり
都合が悪そうですね。
というわけで、リードフォーミングをする時には、この方法を片隅に覚えておいてください。

ちなみに、産業図書のこの本は絶版かな。20年前の本だし。

サンケン電気に似たようなwebページがありましたので、貼っておきますね。



拍手[2回]

Smile Decoder , Smile Function Decoderのプログラム(スケッチ)を変更するには、
Arduino IDEをインストールする必要があります。

導入方法が他力本願状態で、わかりづらかったので、Arduinoを扱ったことが無い人用に
Arduino IDEのインストール
ライブラリの設定
Smile Decoderへのブートローダーの書き込み
Smile Decoderへのスケッチの書き込み
まとめてみました。

拍手[0回]
