2016/12/04 (Sun) Arduino導入の手引き

Smile Decoder , Smile Function Decoderのプログラム（スケッチ）を変更するには、
Arduino IDEをインストールする必要があります。

導入方法が他力本願状態で、わかりづらかったので、Arduinoを扱ったことが無い人用に
Arduino IDEのインストール
ライブラリの設定
Smile Decoderへのブートローダーの書き込み
Smile Decoderへのスケッチの書き込み

まとめてみました。

SmileDecoder前準備.pdf

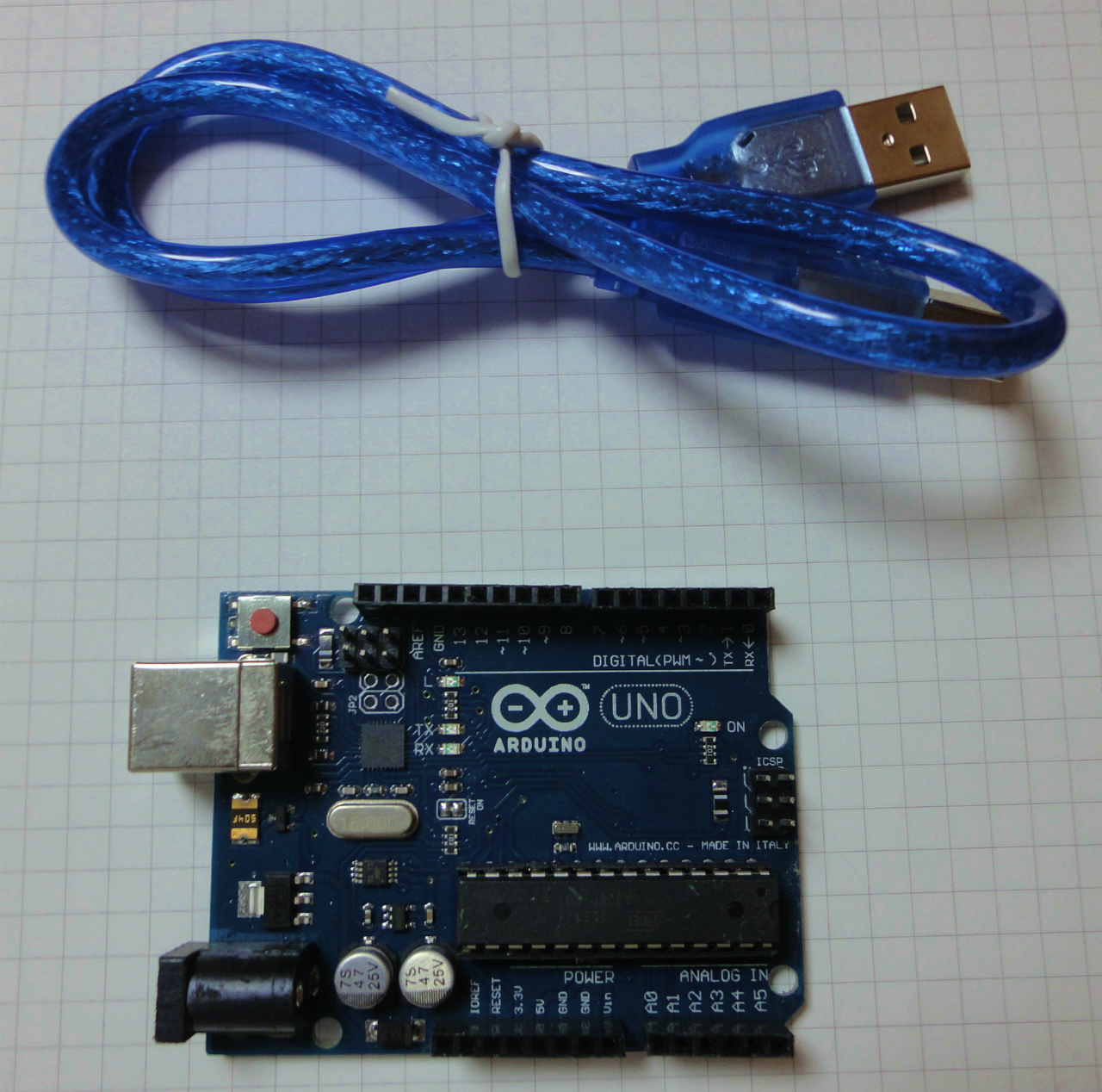

2016/10/19 (Wed) Arduino Uno

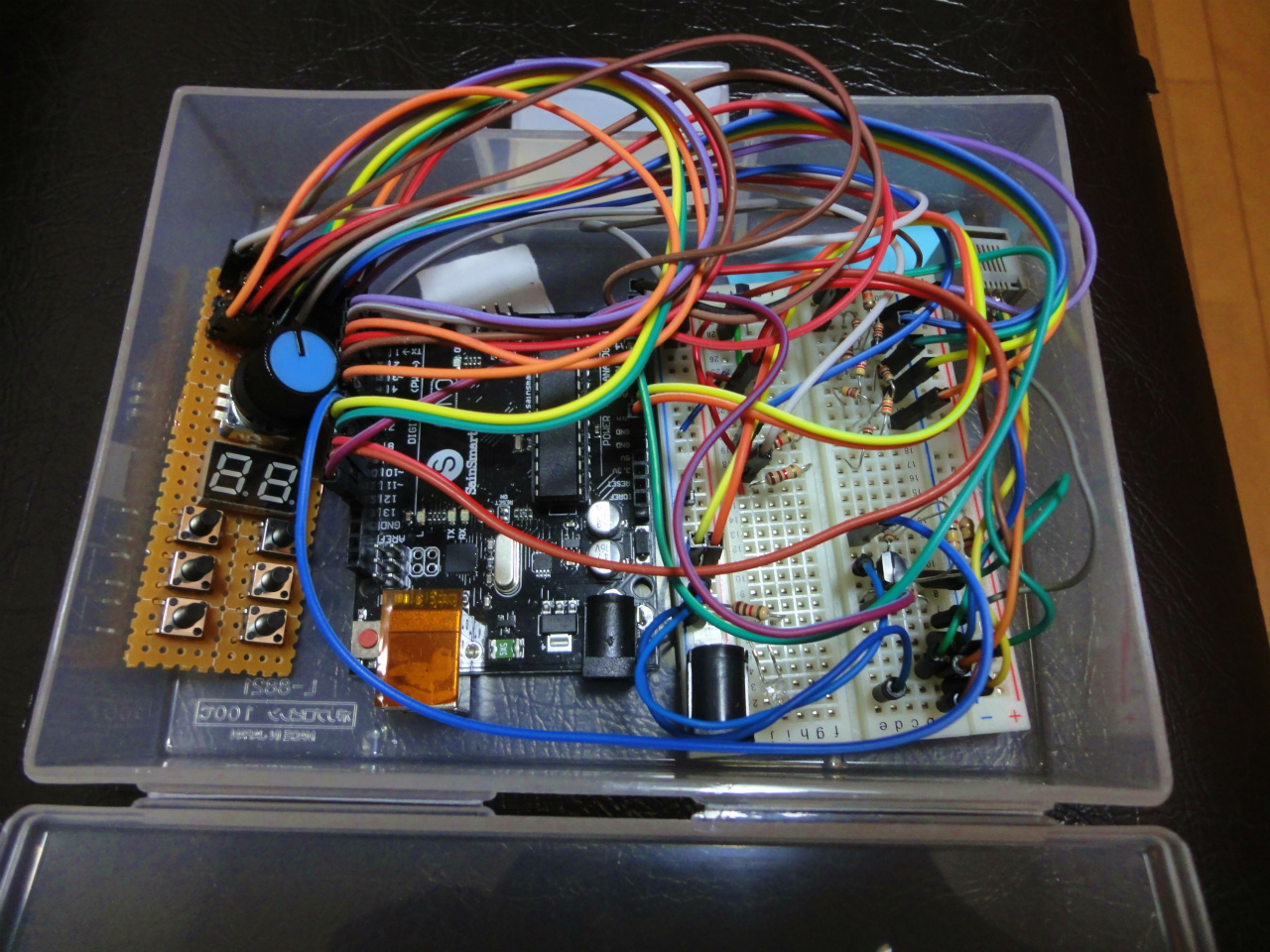

なんだかんだと言って、大きさによる安定感のあるSmileWriter5in1が使いたかったけど、
ばらすことができないLocoスロットルに食われているのでやっすいArduinoを購入しました。



USBシリアル部にAtmega16が使用されていると、Mac OS X El Capitanでも
使えます(^^　※CH340は認識しなかった・・・

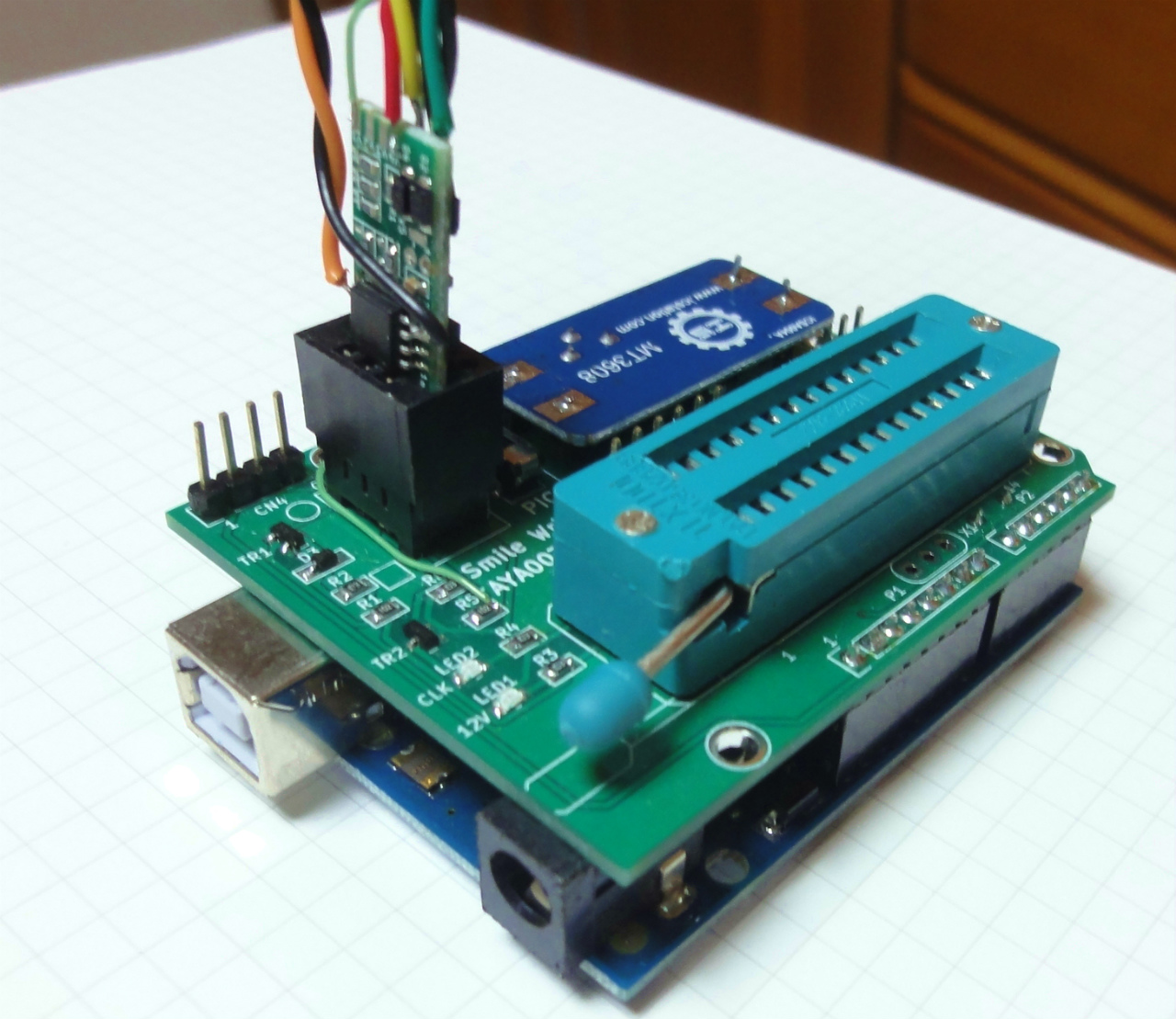

最近、書き込み装置を使って書き込むも使えなくなっていたので、最新版に上げてみたところ、
あっさり動くようになりました。（Arduino 1.6.12です）

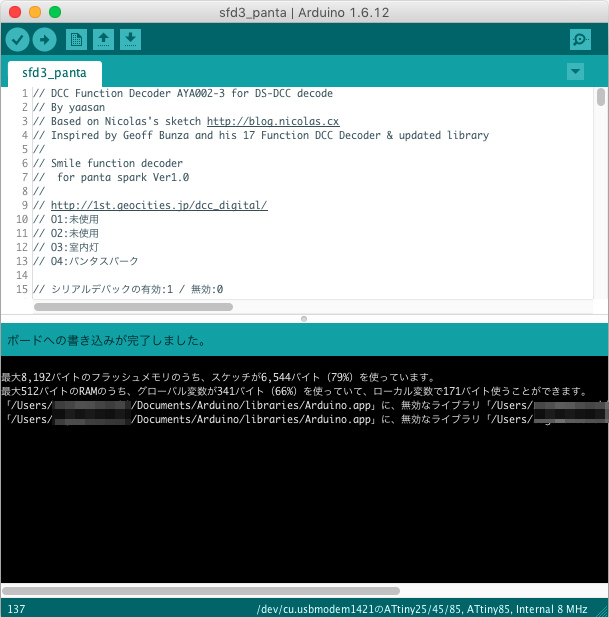

だけど、無効なライブラリ云々のメッセージが出るようになりました・・・
今んとこ、対策は？です。

2016/09/25 (Sun) Arduinoのコンパイルが終わらない

ソースを見やすくする為に、いろいろいじっていた所、Arduinoのコンパイルが終わらない
症状が出ましたので、そのやっつけ方法。

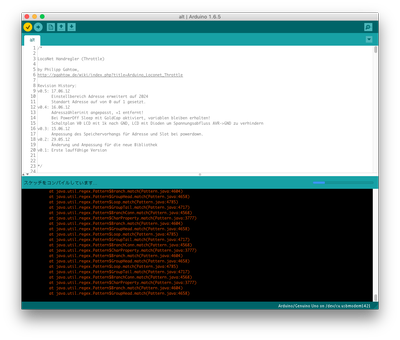

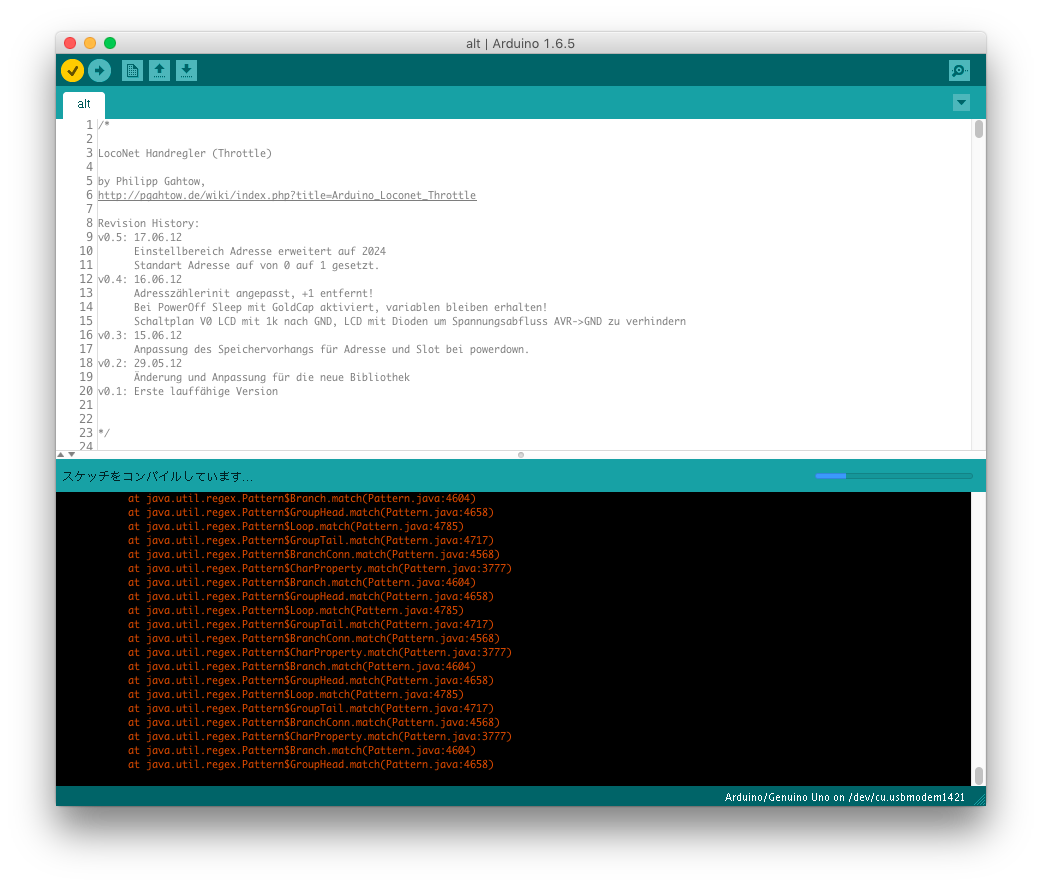

以下の様なメッセージが大量に出て、コンパイルが終わりません・・・

at java.util.regex.Pattern$BranchConn.match(Pattern.java:4568)

at java.util.regex.Pattern$CharProperty.match(Pattern.java:3777)


■切り分けの方法

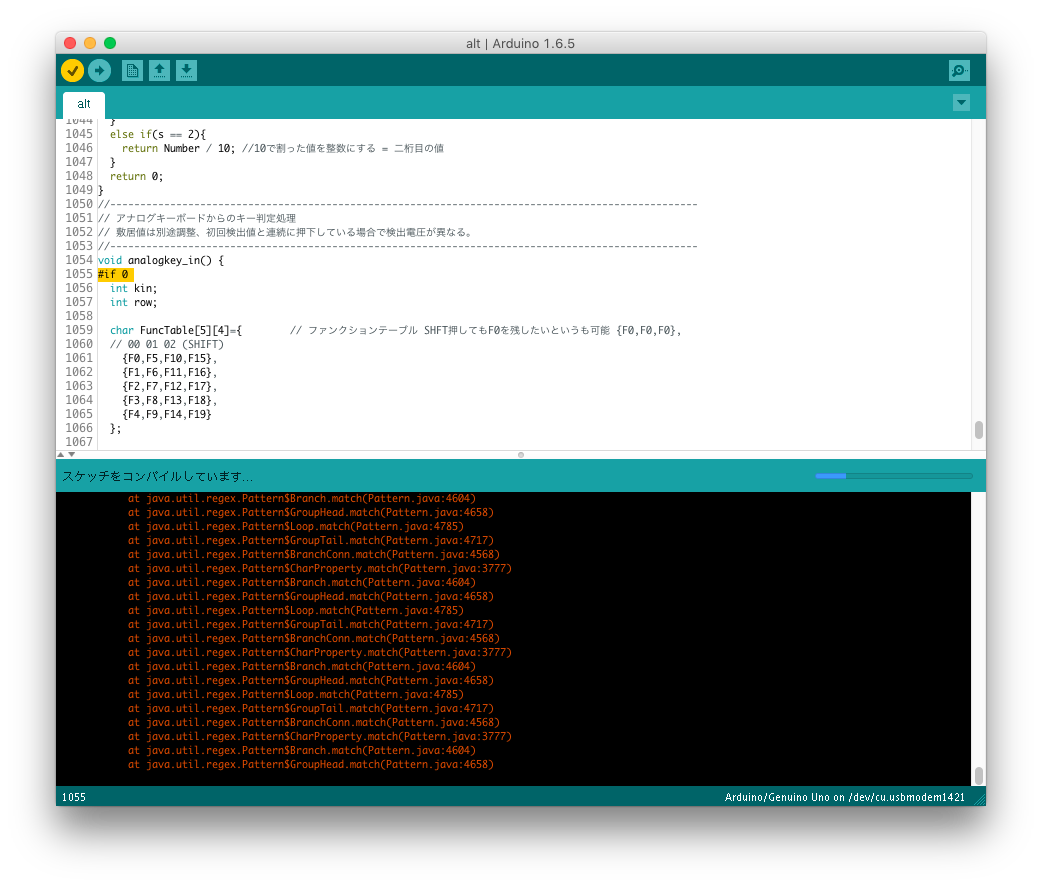

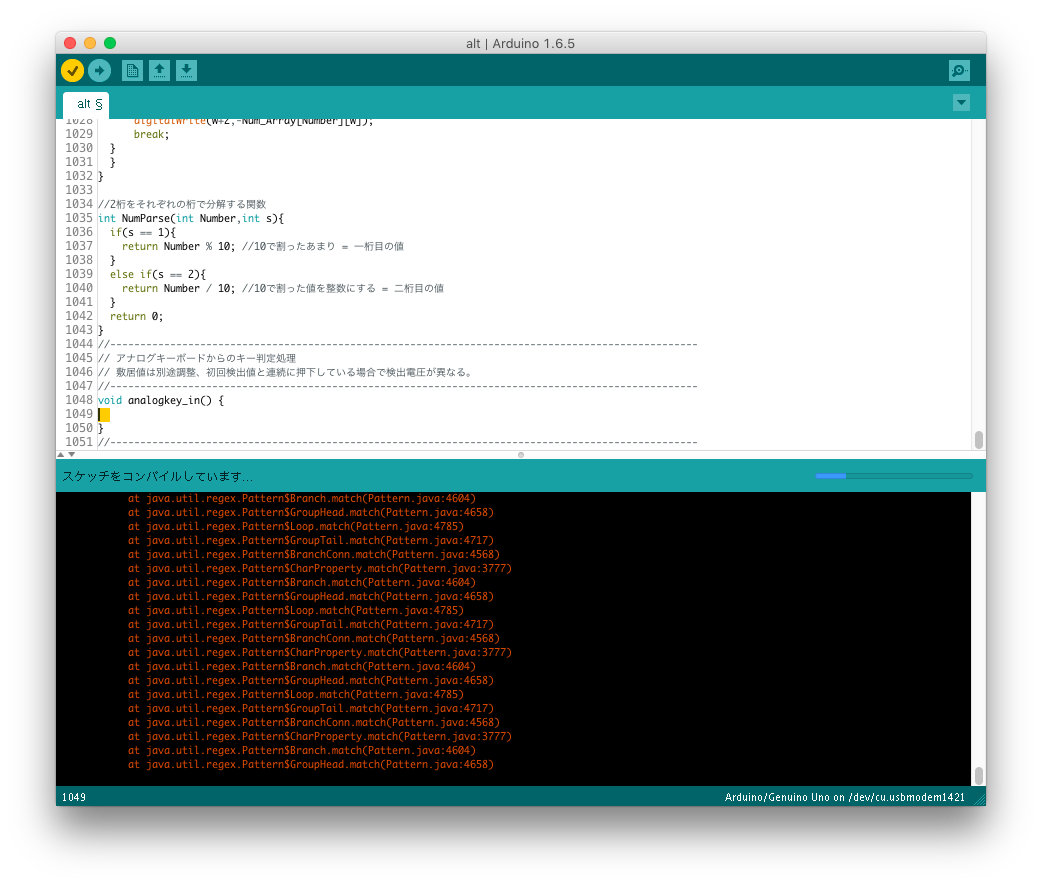

関数内を#if 0 〜 #endif でくくる、または削除して１関数ごとにコンパイルしてみる。


そうすると、途中でコンパイルが通る様になります。

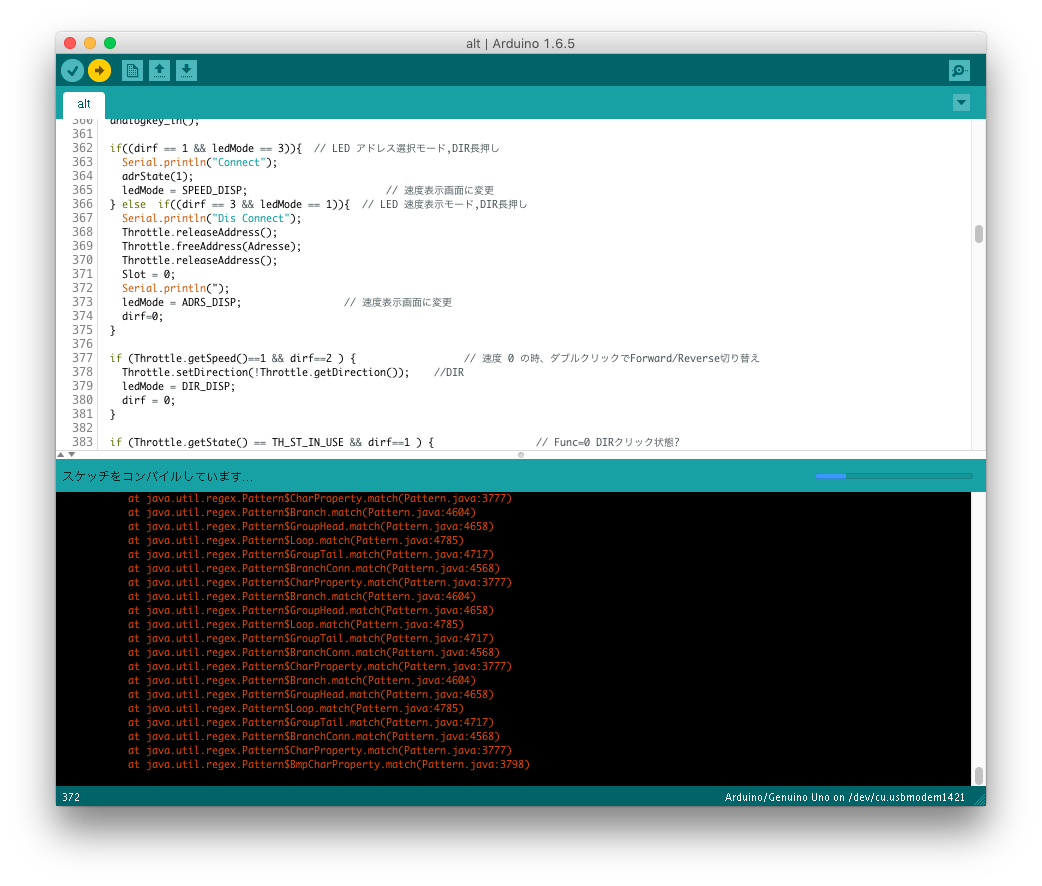

以下のプログラムに誤りがある様です。あとはにらめっこ。

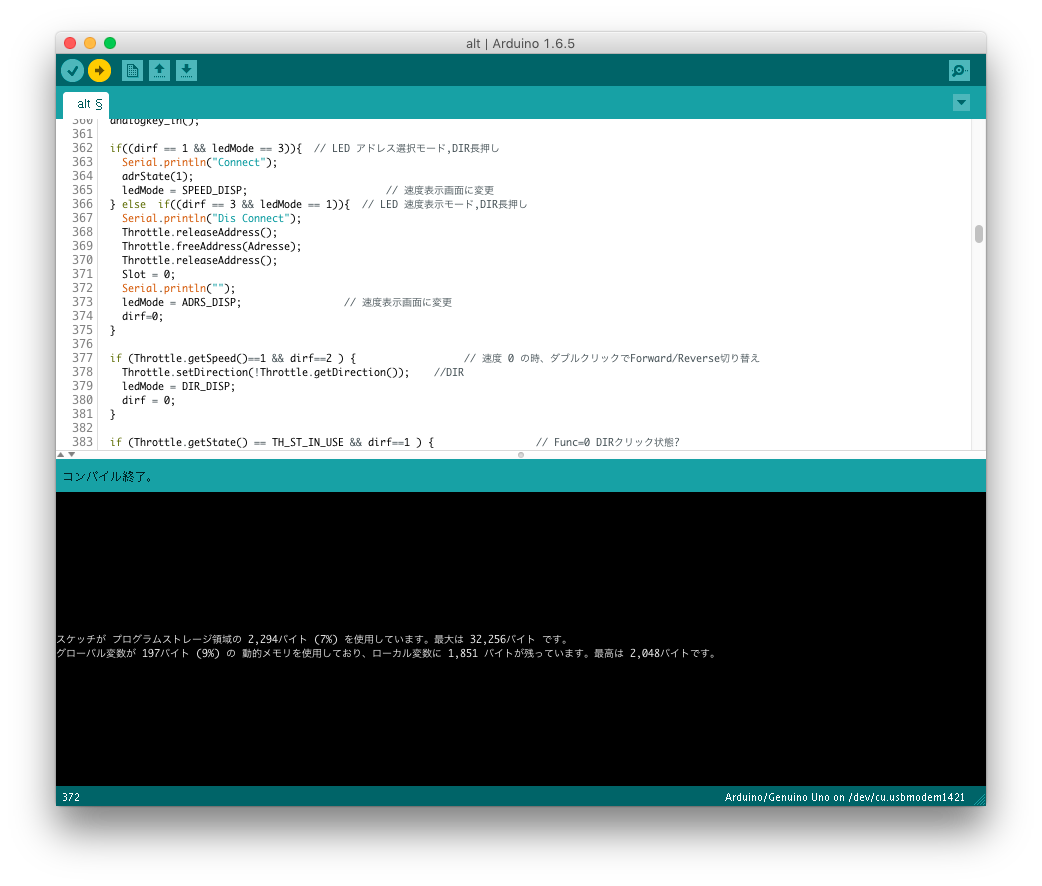

はい、原因はコレでした。
誤    Serial.println(");
正    Serial.println("");
ダブルクォーテーションが1つしかありませんね。
構文解析の時に、この誤りがうまく検出できずに、はまってしまう様です。

Arduinoのコンパイルが終わらない時には、このカキコを思い出してくださいw
・関数内を #if 0 〜 #endif でくくる、または削除する。（バックアップとっておいて削除が簡単）
・ダブルクォーテーションの数があっているか。

2016/09/13 (Tue) Arduinoで、クリック・ダブルクリック・長押しを検出するスケッチ（最後）

いろいろいじって、いい感じのものができました。
ボタンが押されたら、50ms周期のサンプリングで10回記録して、
そのバッファ内の状態から、クリック・ダブルクリック・長押しを判定する処理にしました。







ソースファイルはこちら。

2016/09/12 (Mon) Arduinoで、ボタンのシングルクリック・ダブルクリック・長押しを検出するスケッチ

仕事中にもう一個の方法を考えたので、帰宅次第作ってみました。
50ms周期にボタンの状態を10個のリングバッファに詰めておき、
何かボタンが押されてから、リングバッファが一周すると、
ボタンの状態を計算して、シングルクリック・ダブルクリック・長押しの
検出ができる様になっています。

リングバッファを形成しなくても、初回キー入力からボタンをロギングさせたほうが
簡単ぽいですね。
