TwayDCCさんが開発中の、スーパースリムデコーダを動かしてみました。

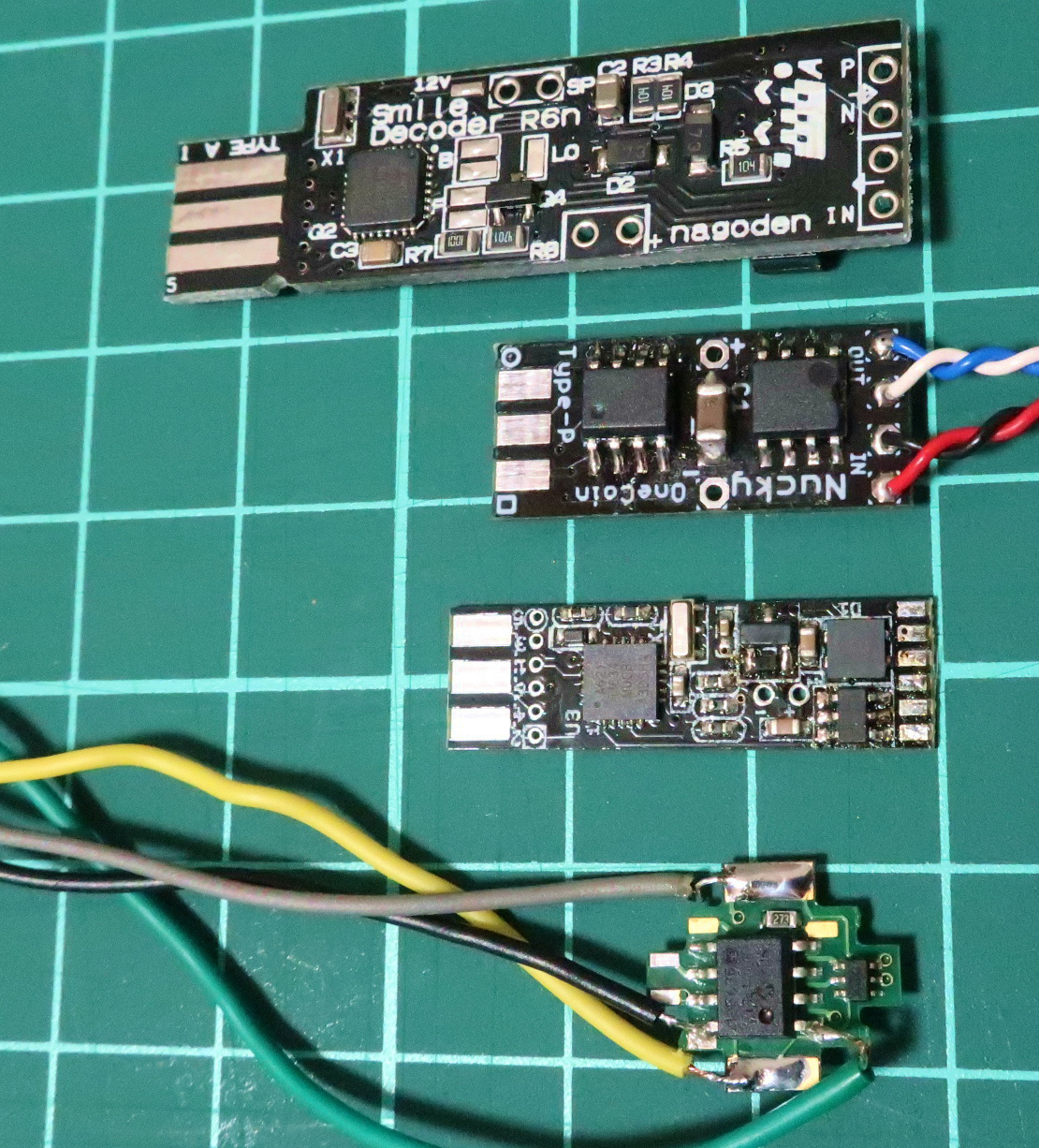

大きさ比較
上から、Smile Decoder R6n
ワンコインスリム
スーパースリムデコーダ
FL12

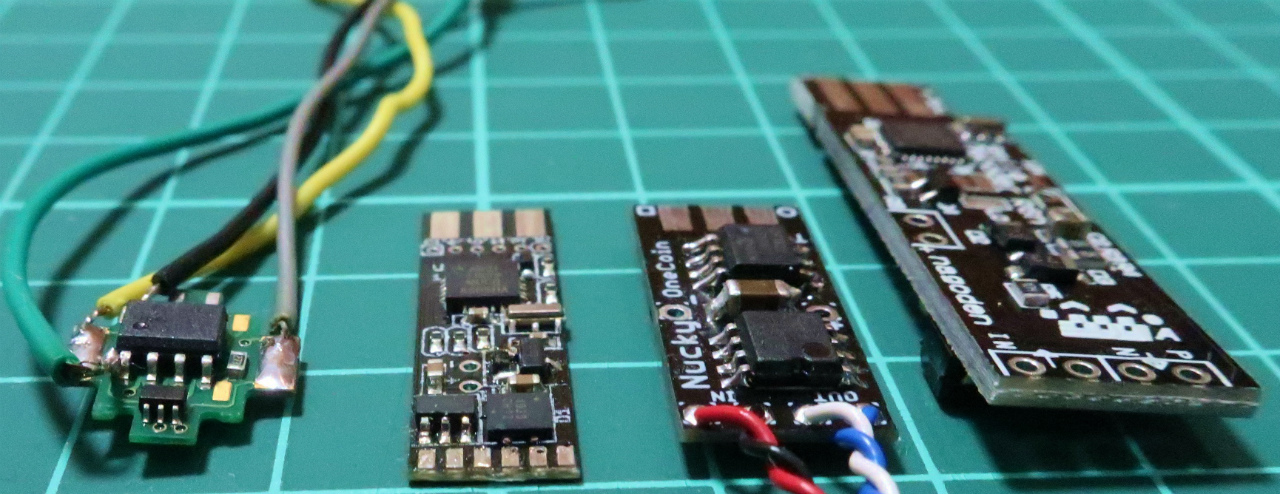

薄さ比較
スーパースリムデコーダの薄さはダントツ。

現物からノギスを使って大きさを測定しました。
26.66mm x 7.85mm x 1.68mm
1.68mmとは薄いです!!!

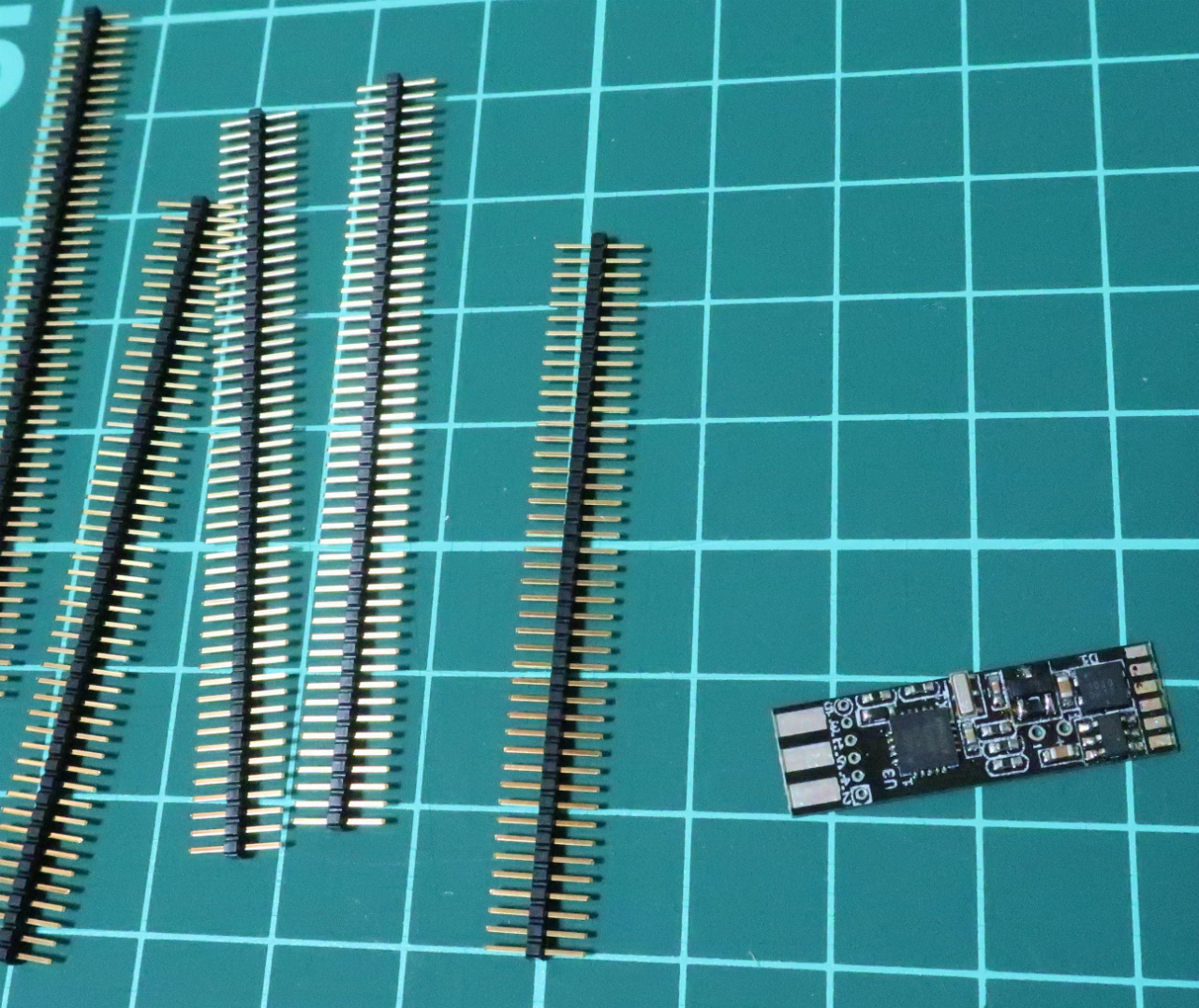

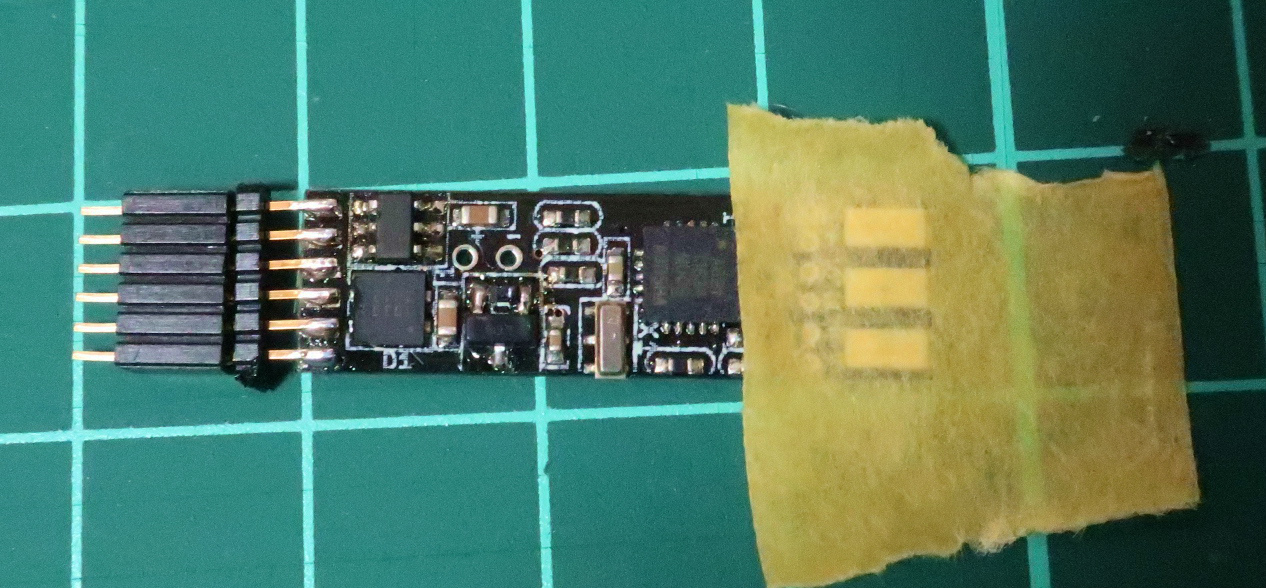

デコーダ端子はNEM651なので、とりあえずピンヘッダをハンダつけします。
1.25mmピッチのピンヘッダはSmile Decoder TesterのNEM651用にたくさん買って
あったので、6pin切り出して接続します。


6pinだけ切り出すのも難しいし、ハンダ付けが、むずかしっ。

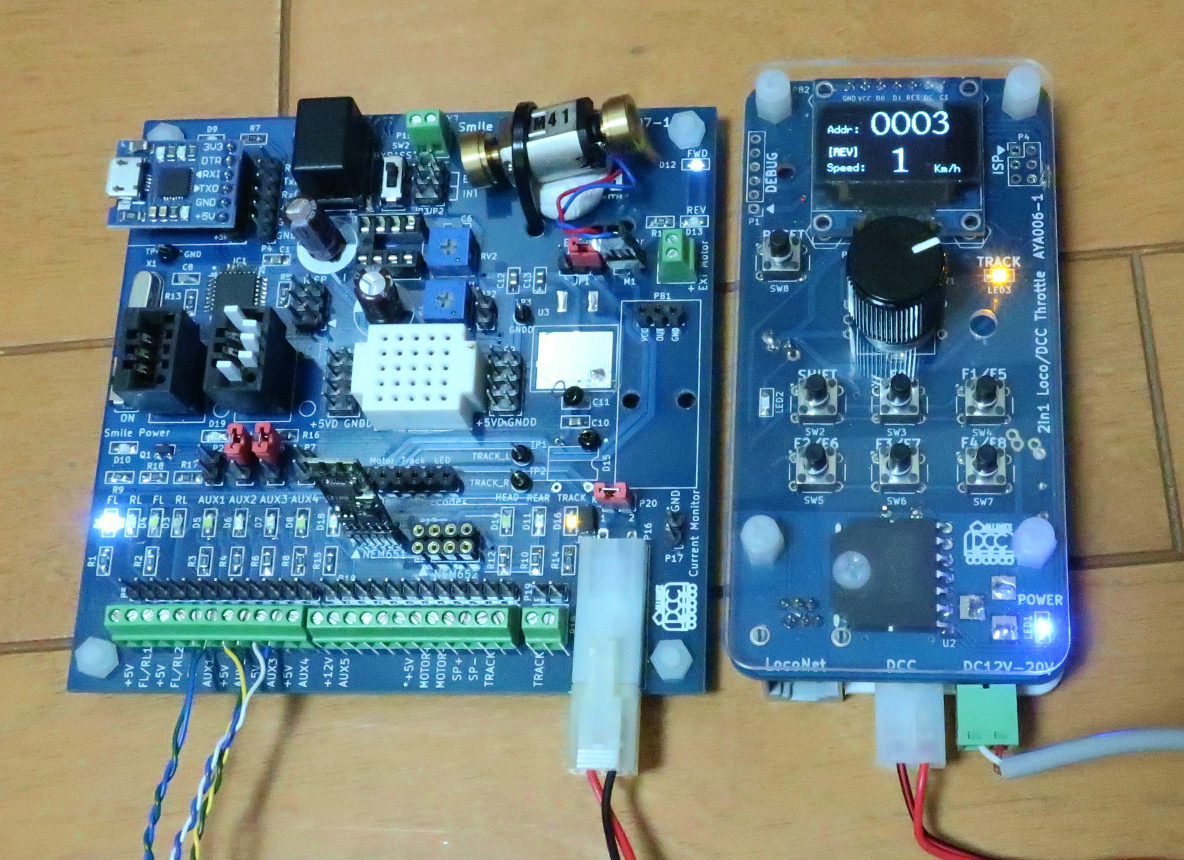

SmileDecoderTesterにはNEM651端子がありますので取り付けるだけで、モータとヘッドライトと
テールライトの確認が簡単にできます。


スーパースリムの端子は、NEM651ですが、ヘッドライト、テールライトの
信号ががCPUから直接繋がっているので、12V電源に接続できません。

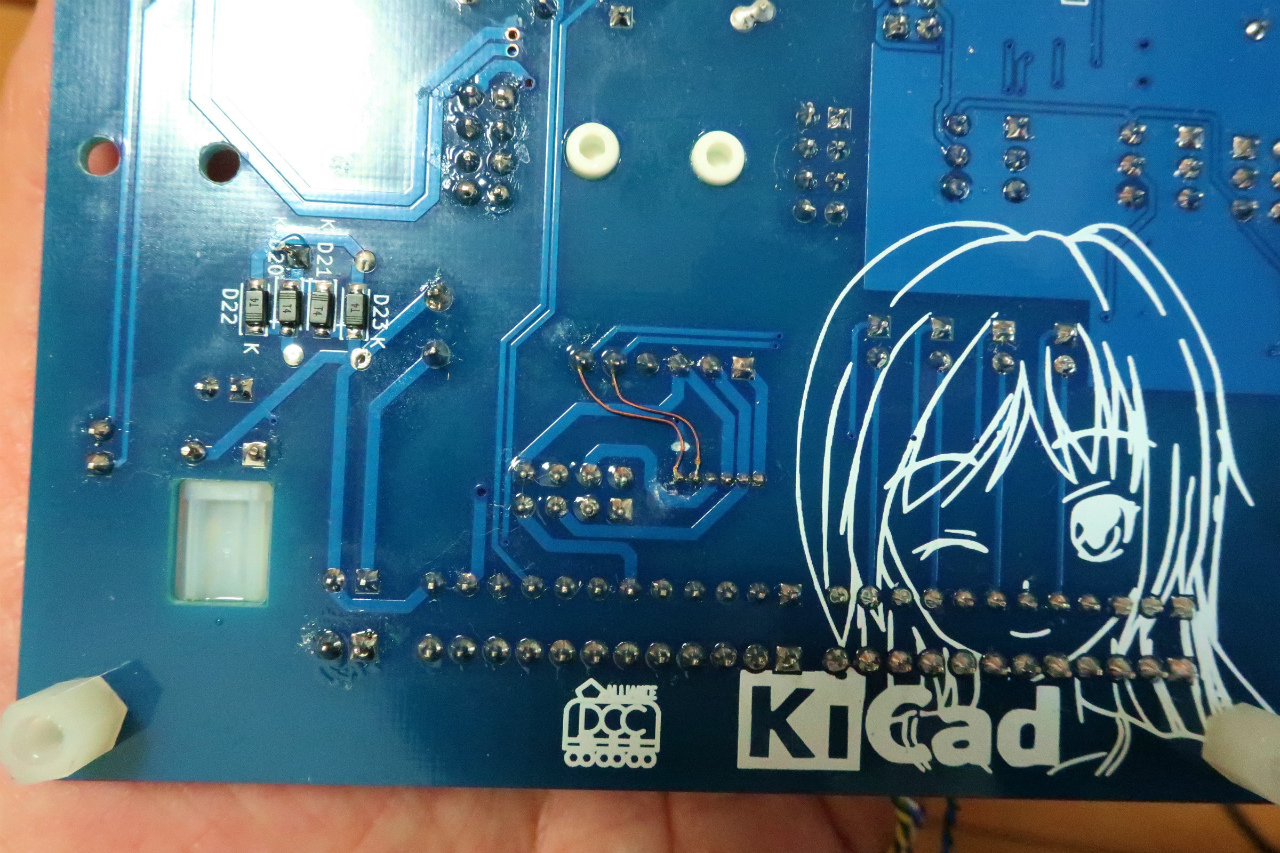

Smile Decoder TesterのNEM651部分をパターンCUT3箇所、ストラップ3本
いれました。(スマイルコネクタと同じ様にしました)


スーパースリムデコーダは、モータ+両極性 デコーダになります。
販売に向けて調整中とのことですが、今後TwayDCCさん
のブログは要チェックです!
