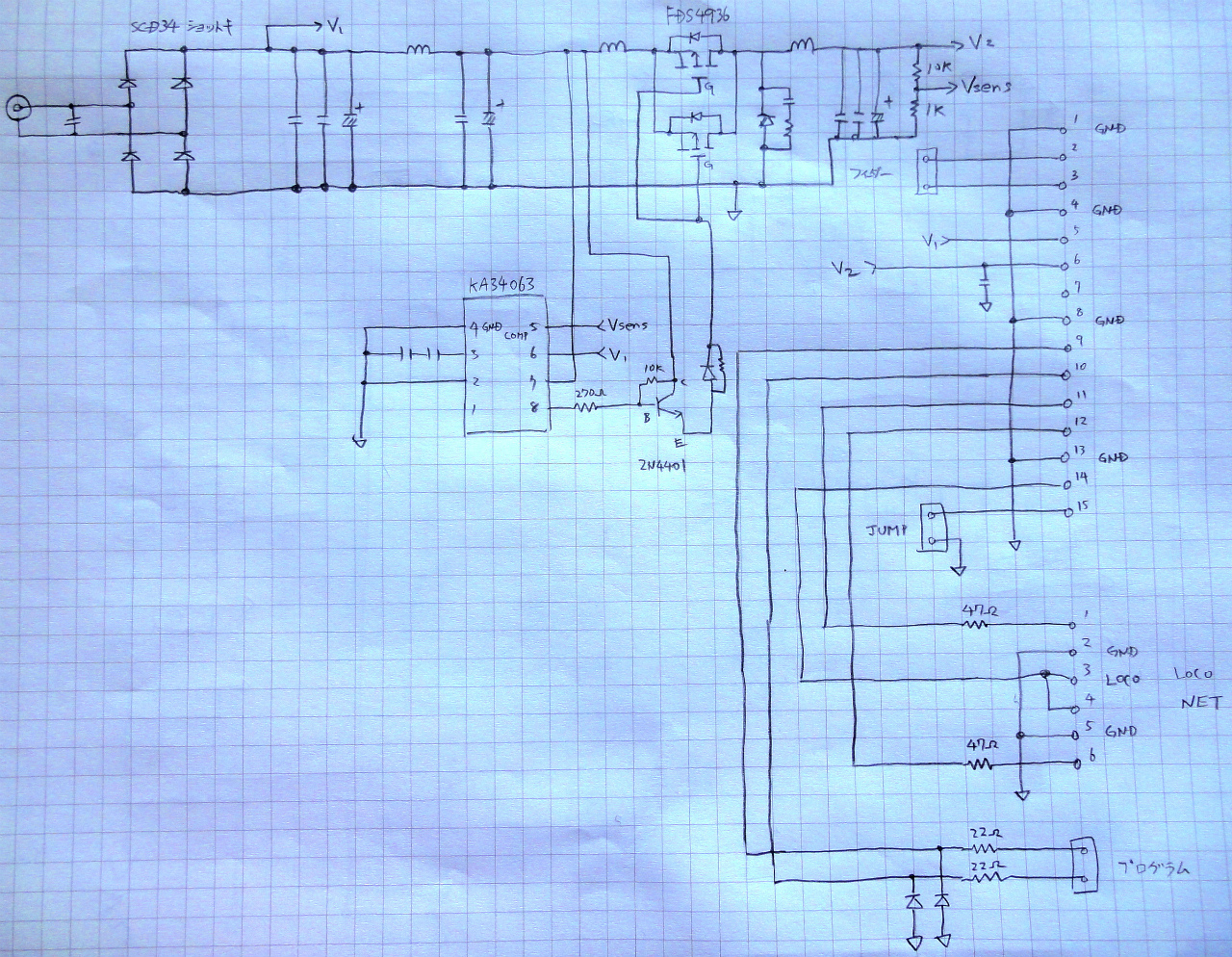

気になったので、DCS50Kの電源回路の部分だけ、起こしてみました。


スキャナーがないので、写真で取り込み。
※極性とか間違っているかもしれません。

SCD34(ショットキバリアダイオード)
http://www.zowie.com.tw/UserFiles/File/SCD32H~SCD34H(1).pdf
※電源入力端子から、SCD34を4個使って、全波整流回路が組まれています。
んー。IF(AV)=3.0Aだって。

KA34063
https://www.fairchildsemi.co.jp/products/power-management/offline-isolated-dc-dc/standard-pwm-controllers/KA34063.html
DC/DC制御IC

FDS4935
http://www.mouser.com/ds/2/149/FDFDS4935-189191.pdf
FET
※回路図ではFDS4936って間違えて書いています。(なおせよー)

というわけで、DC/DC降圧コンバータが入っていて、14Vくらいにしているんですね。
21V入ろうが大丈夫なんですね。
この電圧をDCC信号の基準としています。


Main基板も追っかけました、
プログラム用、LOCO NET用には、FDC6561とFDC6506の組合わせのドライバーを使っていました。
DCC用はSFR2955とON SEMIの[346 305]という組み合わせでドライバーを作っていましたが、
ON SEMI側が品名判定ができませんでした(^^;

5V生成回路もICが判別できず。MARK CODE [CHQF]

色々とIC判別できなくなったので、打ち切りましたw


29-165 AC18V
29-168 DC21.5V ACとDCを間違えたのかわかりませんが、15Vの√2の値なので不思議ですね。
29-169 DC15V


拍手[0回]

PR
さらに乗り遅れましたが、ちょっとみてみましたw

D101(DCS50K)のACアダプタっぽいものは使用しないでください


私が持っているのは、29-168でした。

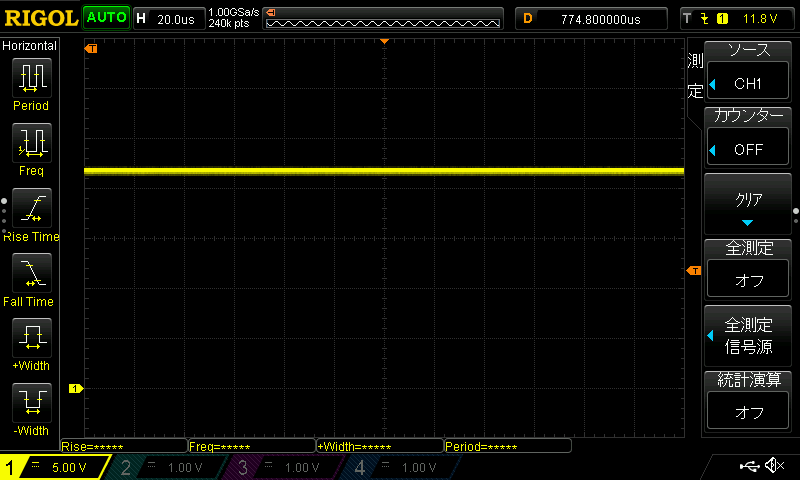

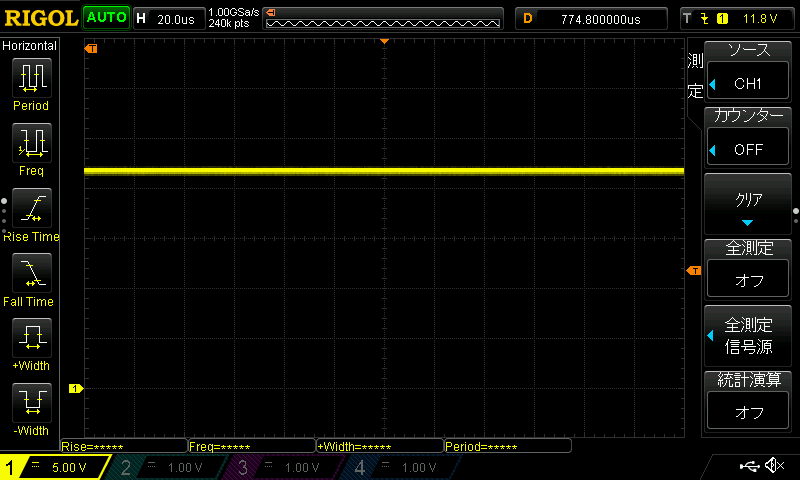

無負荷では21.39V、DCS50Kをつなぐと20.16Vになりました。

直流の21Vですね。

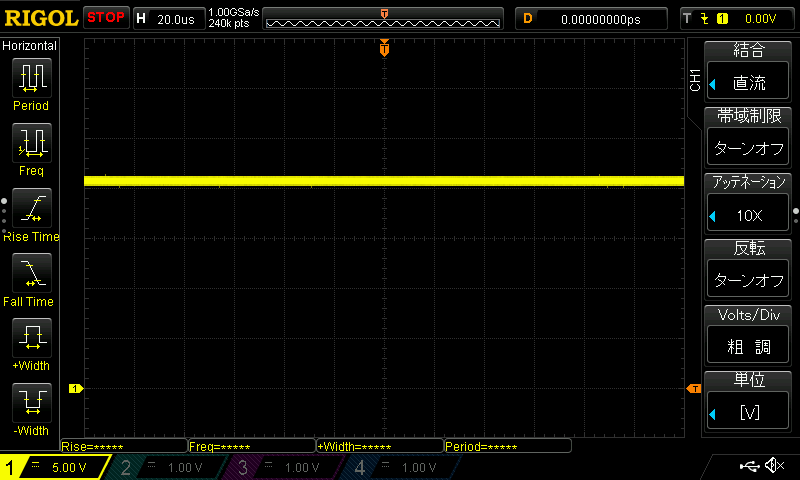

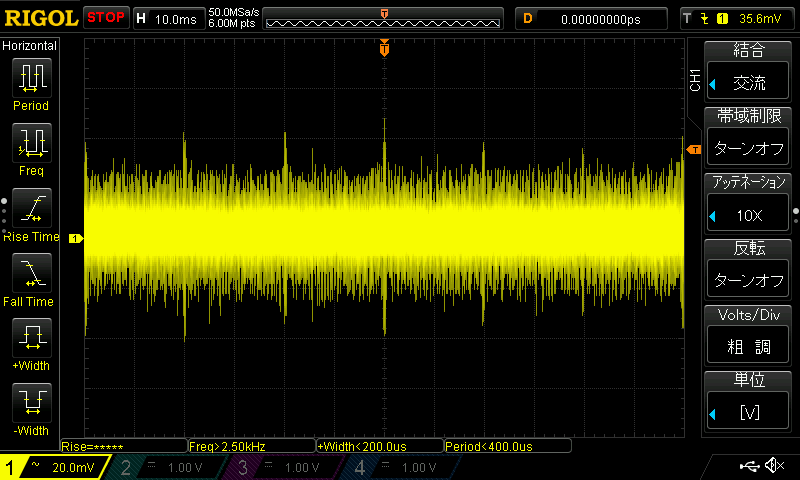

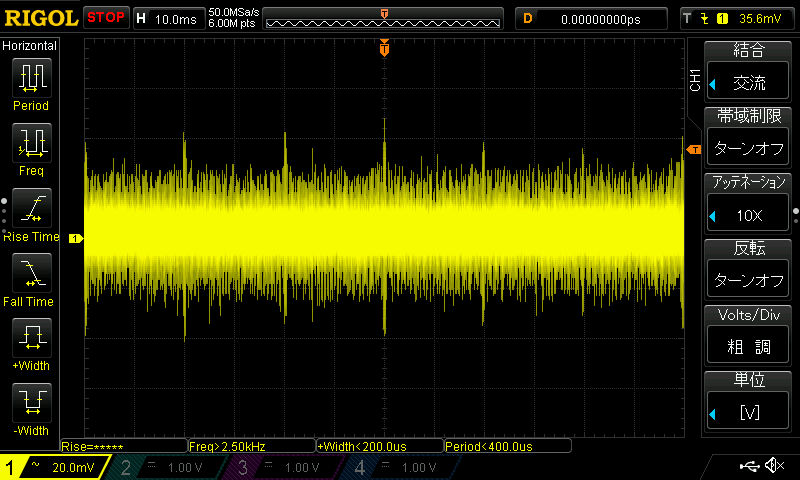

リップルノイズを見ようと思ってACレンジでみましたが・・・
※ちなみに、周期のあるピークは50Hzです。
 まあいっかw

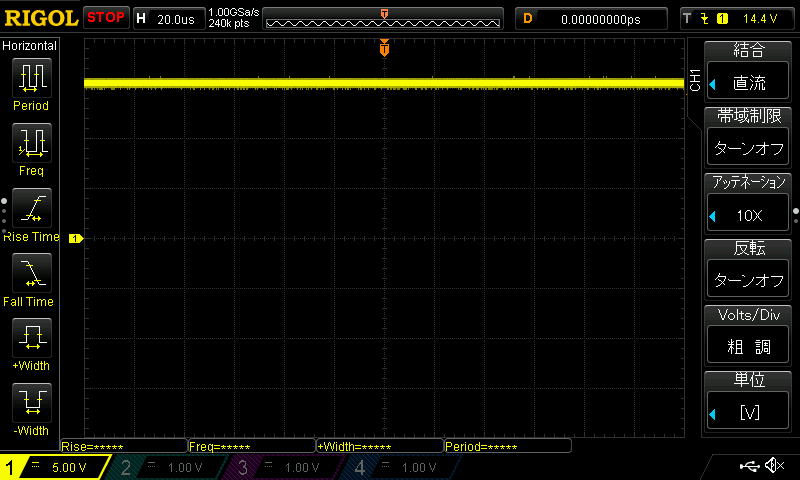

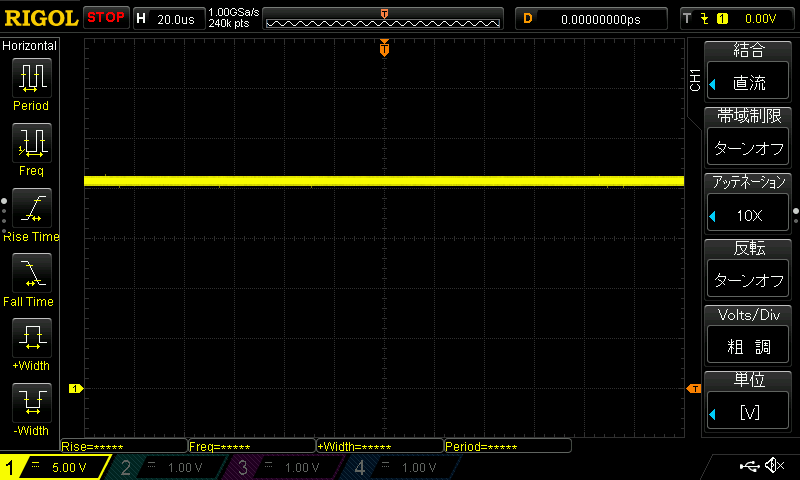

DCS50Kにつなぐとちょっと電圧が落ちます。
でも20V

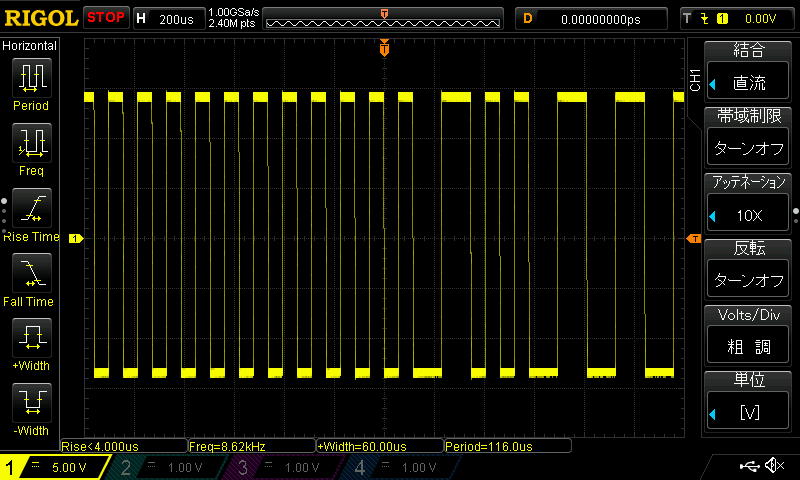

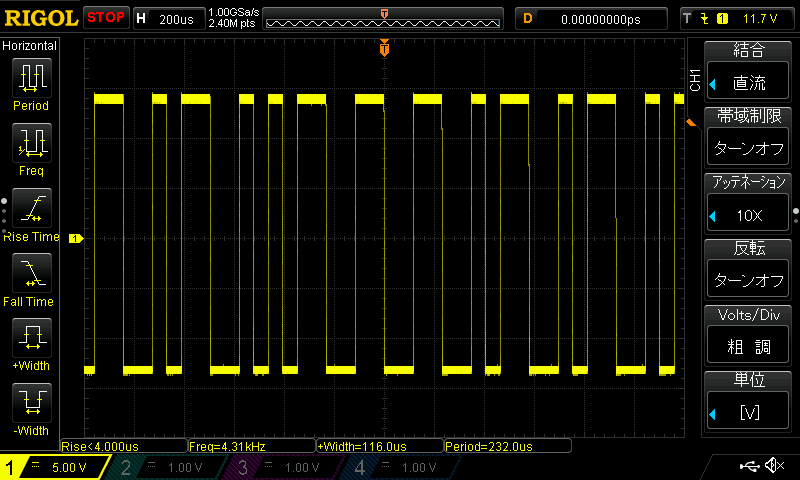

DCC波形±14Vですね。

どこかで、20V→15Vにしているんだろうなーと回路追っかけようかなと思いましたが、
今日は着馴れない無塵服を着用する所に入っていて
疲れ切ってしまったので、追っかけませんでした。
誰か見てくれるだろう・・・

DCS50Kの入力回路を、ちょっとだけ見ましたが、DC INのすぐ後に、
全波整流回路が実装されています。
AC電圧でも行けますね。

さて、DCS50Kを使う時に使っているACアダプタ。秋月で買ったやつだったかな。

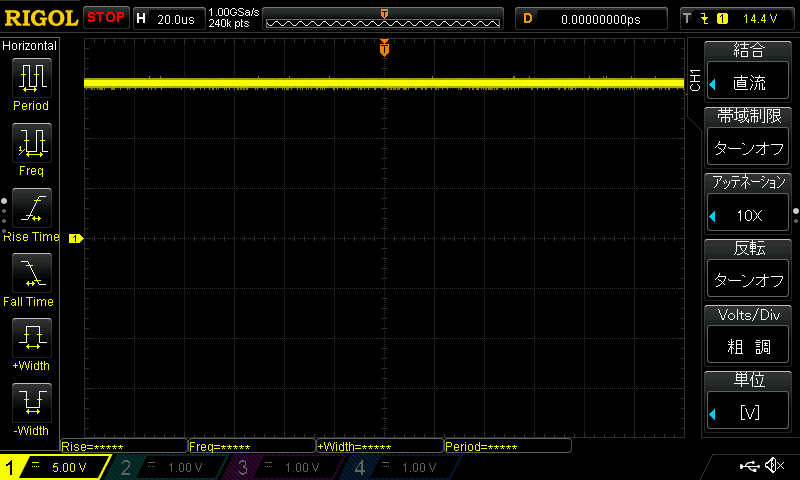

無負荷で14.93V

DCC波形±14Vですね。
15Vのアダプタを使っても、DCC波形の電圧は変わらないんですね。


ちなみに、29-168もめちゃ重いです。
トランス+ドロッパーなのでしょうか。
接着剤でしっかり閉じているので、開ける気が起きません。

29-169は、スイッチングタイプで軽量化されたのでしょうか?

拍手[0回]

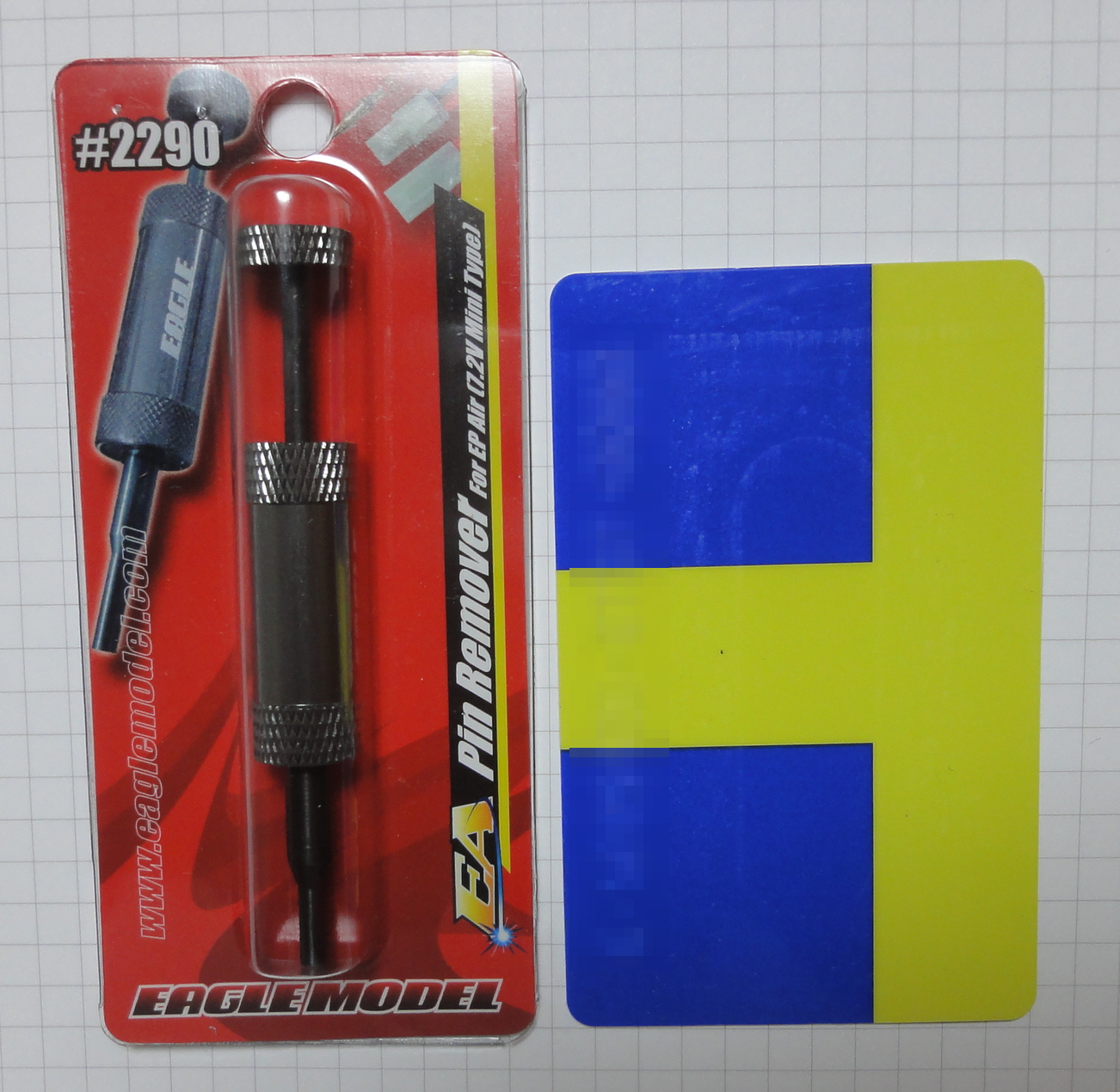

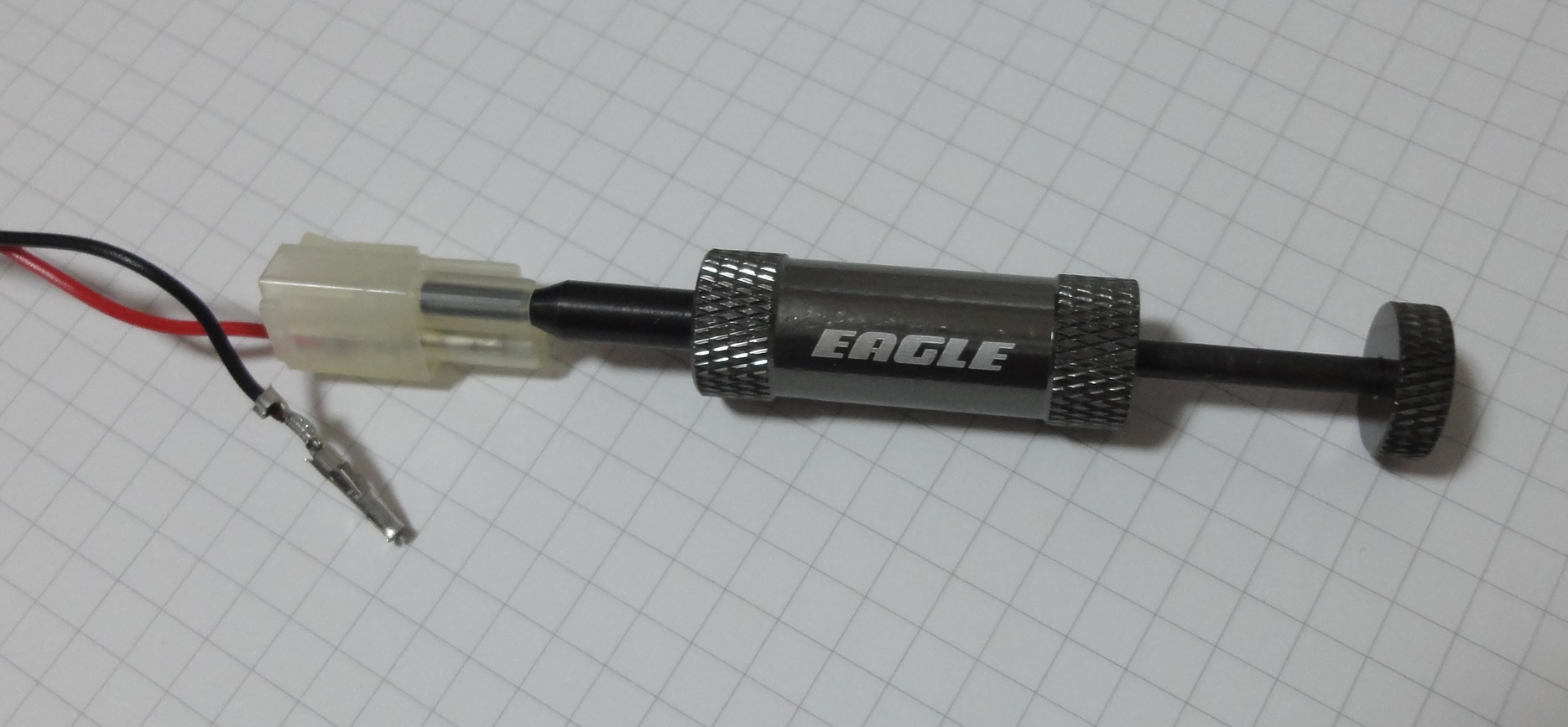

頼んでおいた、ピンリムーバー (EPエアコネクター) MINI用[GU] 2290LP-GU
が届きました。



早速、試してみます。

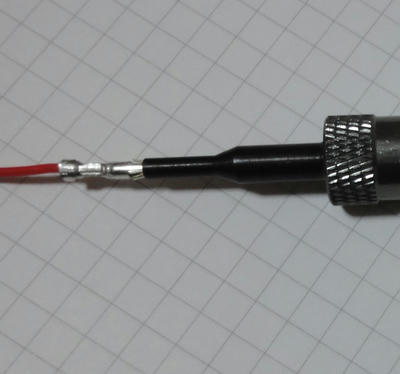

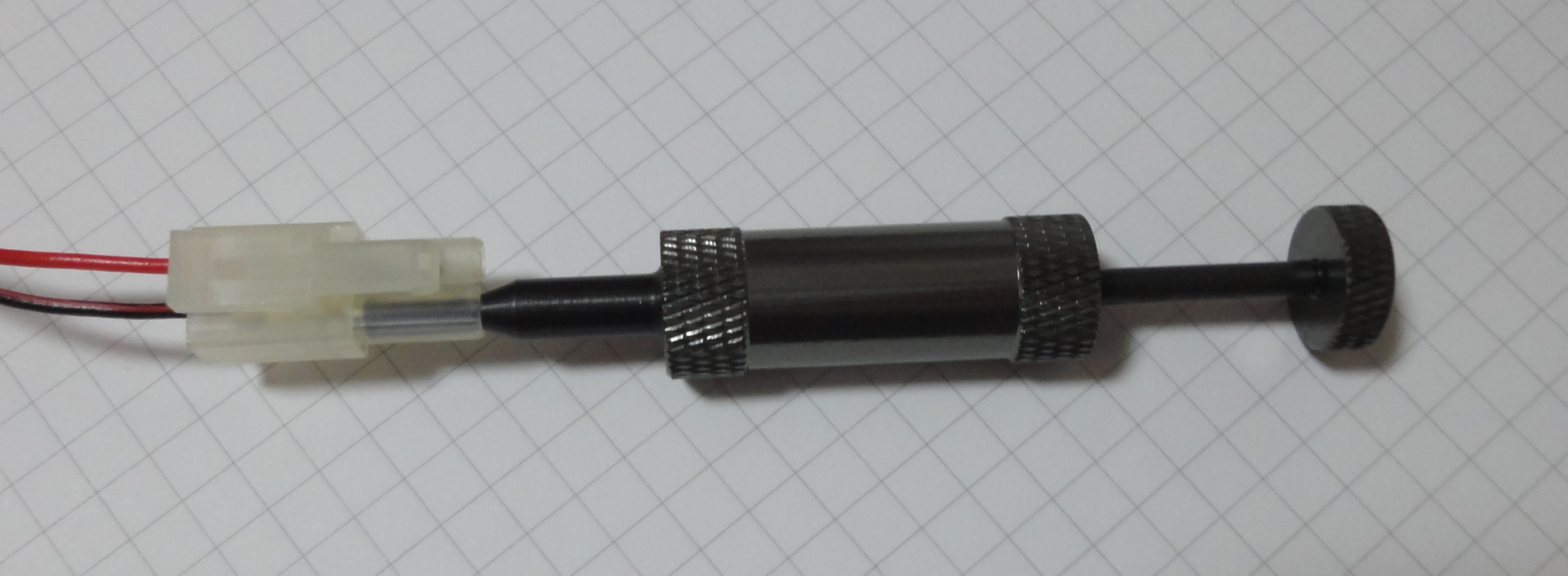

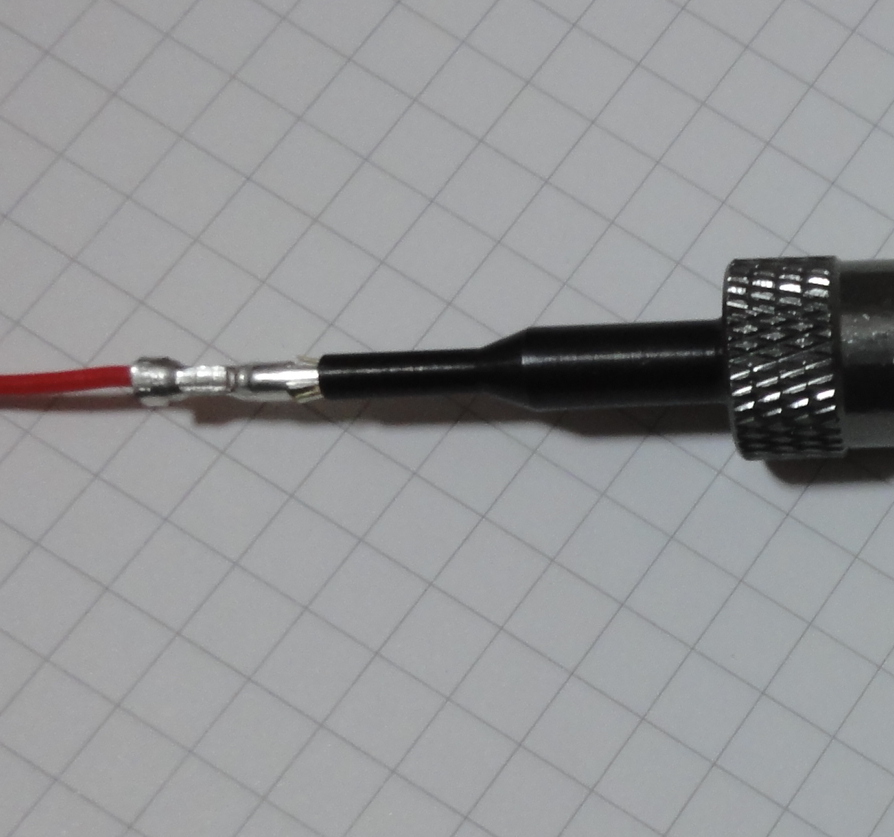

ぐっと差し込んで、イジェクトボタンを押すと


簡単に外れます(^^

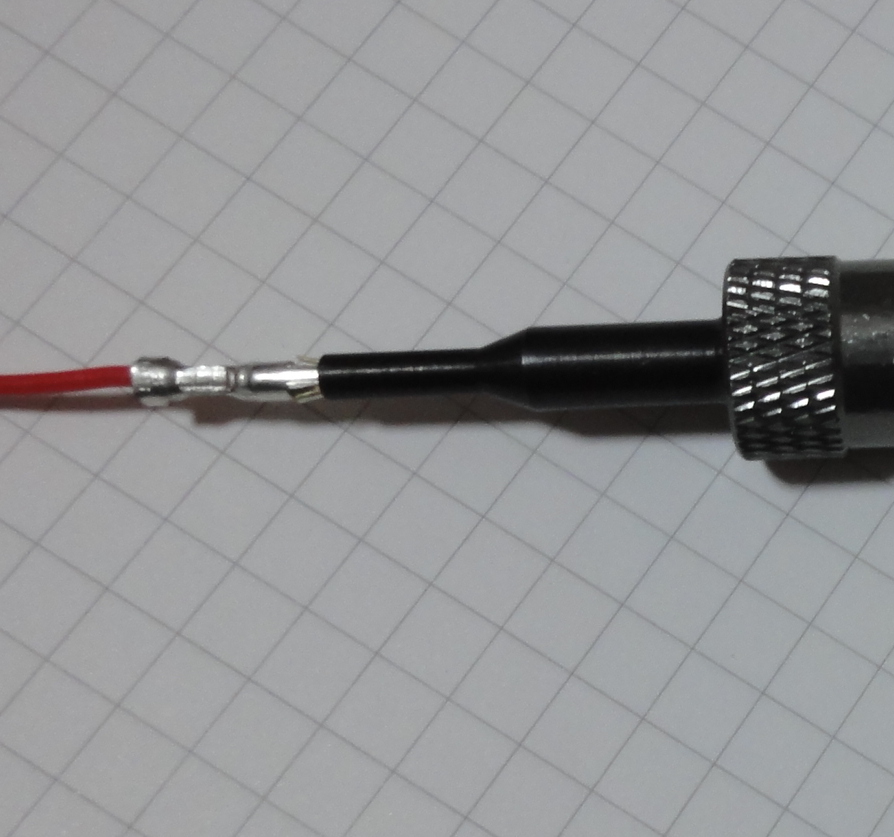

外れる仕組みは、ピンの羽を抑え込むことで、コネクタから外せます。

ぴったりですね。

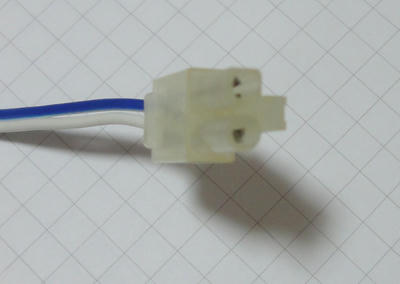

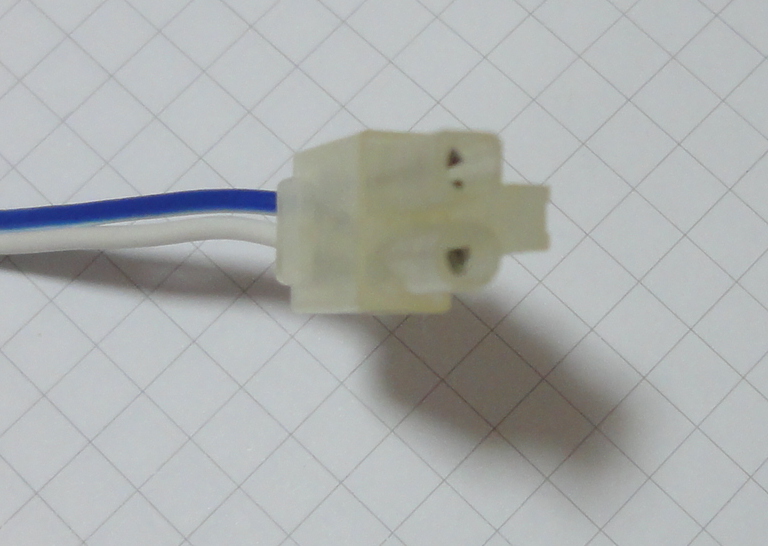

もう一個試そうと思ったこいつは、ピンが広がってしまっていて、
ピンリムーバーが差込めませんでした。
なんだろこれ。


もう一個買ったのはこれ。

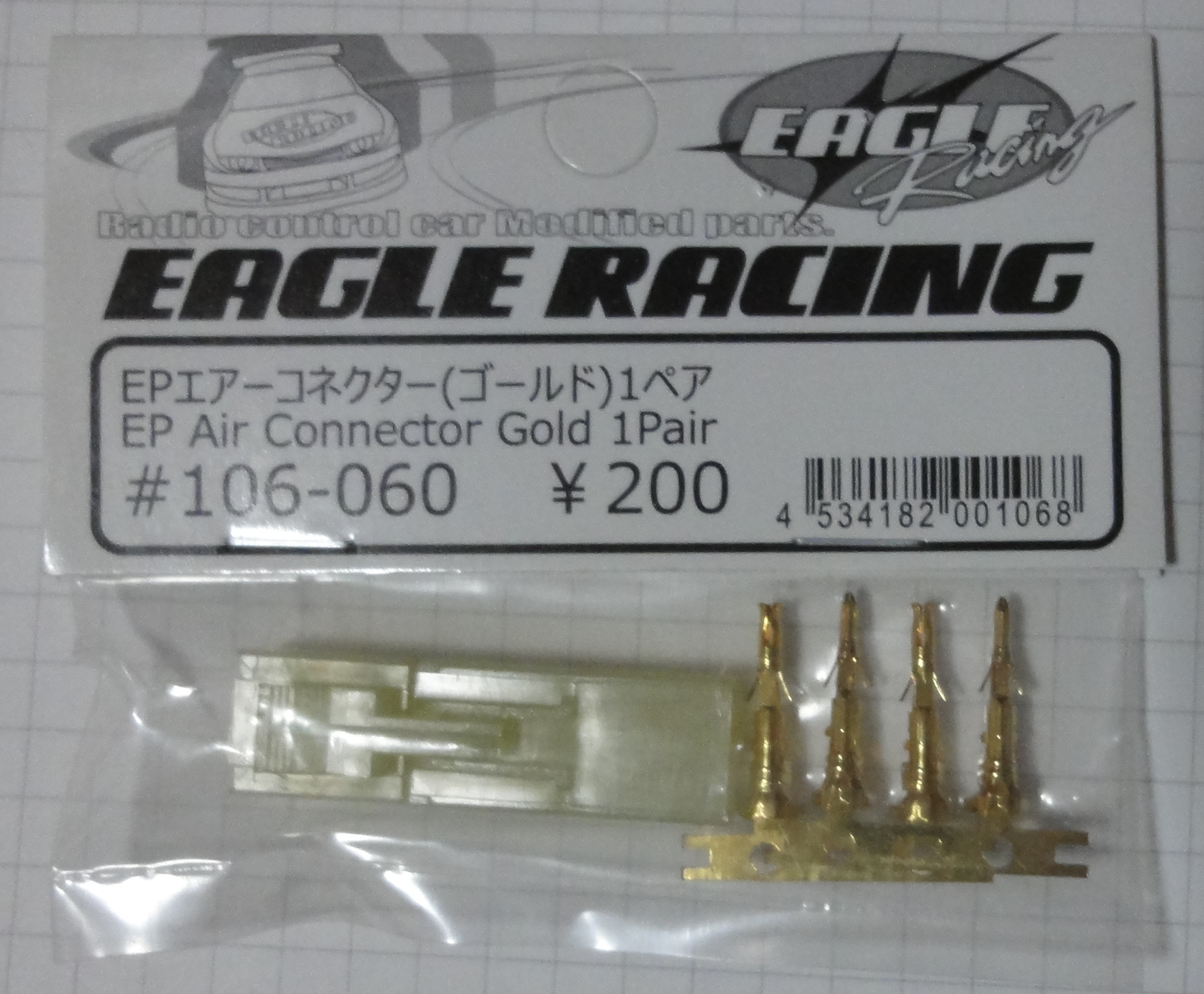

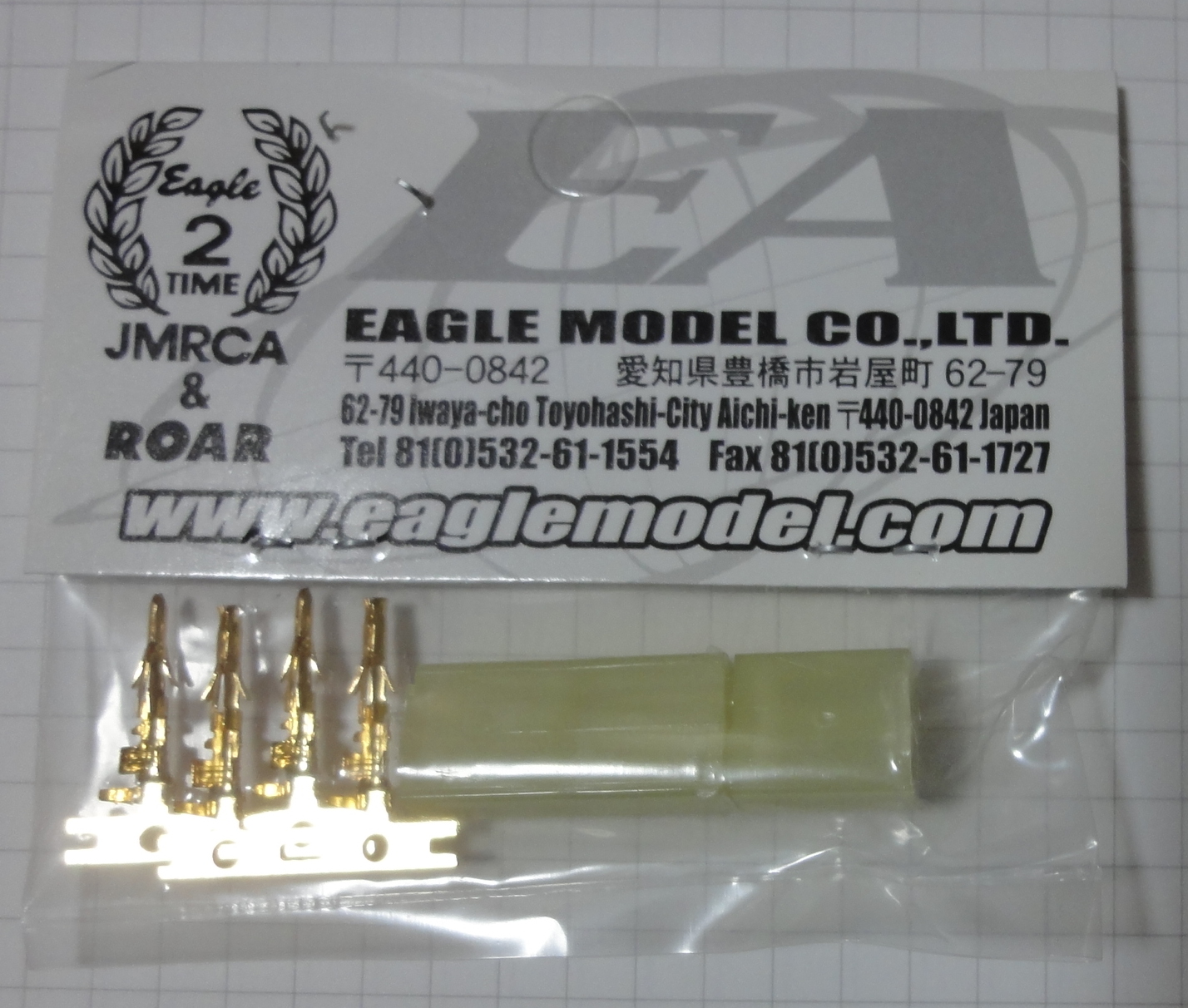

イーグル模型 (S5)EPエアーコネクター(ゴールド)1ペア

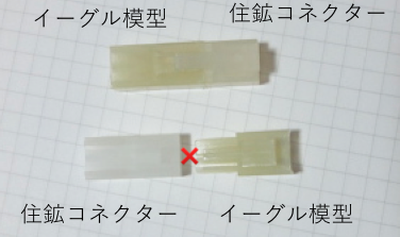

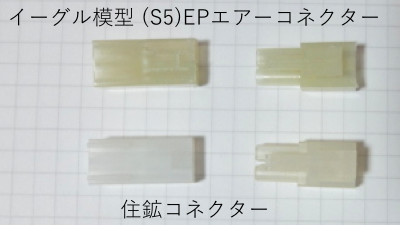

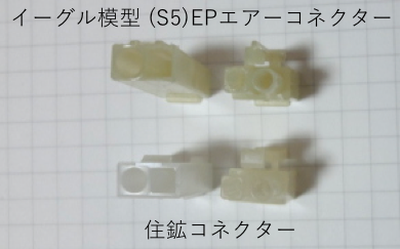

住鉱コネクタと比較すると、結構似ていますが・・・




片方の組み合わせが入りませんでした。

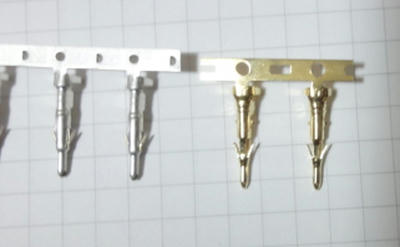

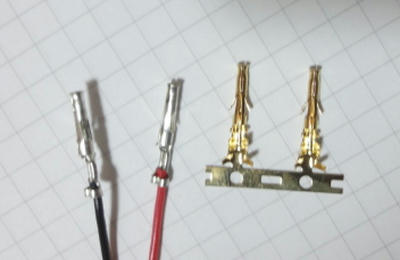

ピン側を比較すると・・・んー。なんとなく似ています。
ゴールドのピンを使いたい方は、試してみてはどうでしょうか(自己責任でお願いします)
(そいやゴールドって、金Auメッキなのかな?)






というわけで、KATOのDCフィーダーコネクタのピンは
ピンリムーバー (EPエアコネクター) MINI用[GU] 2290LP-GU
で、外せます。
amazonでお買い物する時に、ついでにいかがでしょうか(^^;


拍手[1回]

DCフィーダーコネクタの極性を間違えてコンタクトを刺してしまった場合、
工具(治具)が無いと外せません。

KATO純正仕様コネクタ・ピンリムーバー(ピン抜き、ピン外し)
今日のLED工作さん のブログで色々紹介されています。

今日のLED工作さんの情報では、イーグル模型さんの#2290で行けるという情報がありますね。
ピンリムーバー (7.2Vコネクター) SUB-C用[SI] 2289LP-SI
ピンリムーバー (EPエアコネクター) MINI用[GU] 2290LP-GU

未確認ですが、ラジコン系のコネクタっぽいですが、なんとなくKATOのコネクタに似ている?!

さて。
モレックスやナイロンコネクタ系のピンリムーバーはそこそこいい値段します。

普通はコネクタからピンを外すことは滅多にありませんが、どうしても外したい場面が来た時には以下の方法をどうぞ。

不要になった、ペラペラのプラスチック製の会員カード

短冊に切り出して、丸めます。


ピンには抜け防止の羽が付いていますので、それをカードの筒を
コネクタに差し込み、すぼめさせると抜けます。


簡易方式なので、結構あーだーこーだして外しましたw



なんだか、ピンリムーバーって、数百円で買えるようなので、工具箱に一本忍ばしておいても
良さそうですね。
(でも、そんなに外すシチュエーションってないですよねw)


エンジニアのピン抜き工具

住鉱テック株式会社
4.5mmピッチコネクタ CL014/024シリーズ
コネクタの内寸法はノギスで計ると2.7mm
CL014のカタログを見ると、ピンは2.1mmなので、エンジニアだとPAS-31かな。(ギリギリかな?)

今日のLED工作さん より
重要!! KATO製品配線の原則
フィーダー線
白:+ コネクタの○
青:- コネクタの□
ポイント線
赤:+ コネクタの○
黒:- コネクタの□

-------

追記
ラジコンカーでは、タミヤコネクターとか7.2Vコネクターというもの
JST Lコネクタがあります。
※ちなみに、KATO DCフェーダーコネクタよりも大きいです。
米ちなみに、JSTではカタログが見つかりません(在庫かぎり?)

もう一つ、ラジコンカー、電動エアガン用のコネクタとして、EPエアーコネクターとか
7.2Vminiコネクタと言われる、JST ELコネクタがあります。
4.5mmピッチコネクタ JST ELコネクタカタログ

このJSTのELコネクタ(EPエアーコネクター)が、住鉱コネクタ(KATOコネクタ)に結構似ているのですね。

比べてみました。


コネクタ極性の□○の順序、ピンの大きさから、ひょっとして、互換性ある?!
何を調べていたかと言いますと、ピンリムーバーの適応する大きさを調べていました(^^;

今日のLED工作さん でも行けると書いてあった、これ。
うん、確かにイケそう。

ピンリムーバー (EPエアコネクター) MINI用[GU] 2290LP-GU

お手軽価格なので、こっそり買ってみます。


イーグル模型 (S5)EPエアーコネクター(ゴールド)1ペア 品番



住鉱コネクタの比較のために、こっちも手に入れてみます。




拍手[3回]

KATOのD101(DCS50K)のpageモードによるDCCアドレス設定の評価を
行っていましたが、4桁のアドレスに設定した後、2桁のアドレスに
設定すると、そのアドレスに変わっていません・・・

シリアルデバックでデコーダー内のCVの書き換わり状況を確認すると・・・
DCS50のpageモードで4桁アドレス1234を設定。
※Hello,SFMは毎回起動掛かっているため表示されます。

Hello,SFM
CVx:192  ,0  ,2
CV 17 Changed to 196

Hello,SFM
CVx:196  ,0  ,2
CV 18 Changed to 210

Hello,SFM
CVx:196  ,210  ,38
最後にCV29に38をセットするんすね。まぁいいけど。


次に、DCS50のpageモードで2桁アドレス3を設定
Hello,SFM
CVx:196  ,210  ,38
CV 1 Changed to 3

あ、CV29に、2を書き込んでくれていません・・・このままでは、4桁のモードです・・・



ちょっと強引にnotifyCVchange()内で、CV29に2を設定します。

DCS50のpageモードで2桁アドレス3を設定

Hello,SFM
CVx:196  ,210  ,38

あれ。書き換わりません。

DCS50のpageモードで2桁アドレス1を設定

Hello,SFM
CVx:196  ,210  ,38
CV 29 Changed to 2
CV 1 Changed to 1

今度は、うまく設定できています。

■わかったこと。
・DCS50Kで4桁を設定した後、2桁に変更すると、CV29が38(4桁モード)のままなので、
 通常なら、CV8=8にして、デコーダーを初期化させないといけない。
 →SmileFunctionDecoderのプログラムで2桁アドレスが設定された場合、CV29=2に設定します

・DCS50Kで4桁を設定した後、2桁のアドレス3に設定できない。(場合がある)
 →一度アドレス1に書き換えてから、アドレス3に設定しないといけない。

明日バージョンアップします・・・
