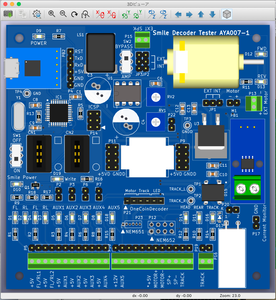

名前をSmileDecoderTesterにしました。

モータードライバICを載せるとデコーダー開発ボードも作れるなーと
思いましたが、さすがに盛り込みすぎと思いやめました。
合っているかわからないのですが、モーターのFWD/REVのLEDはちゃんと点灯するでしょうか?
(実験せいってw)
あ、 DCCアライアンスのシルクがなくなっている!


半田面

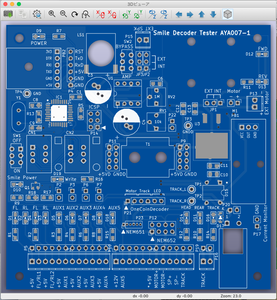

部品面

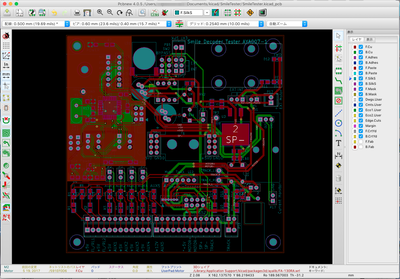

ベタアースはSmileWriter部のみにしました。


回路図はここ

さて、基板設計は、10cm x 10cm のサイズでも$4.9のseeed Fusion PCBで作っちゃおうかな
と考えています。

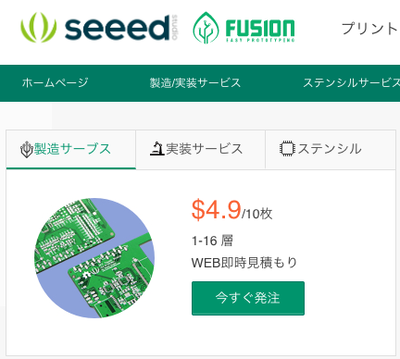

Fusion PCBサイト。日本語化されています。


Fusion PCBの設計ルールはココ。どこに載っているのか分かりにくいんですよね。
fusion-pcb-specification


■追記

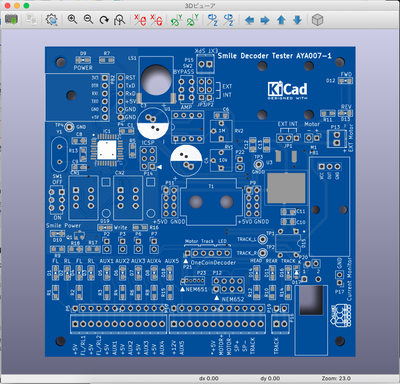

 DCC アライアンスのロゴと、KiCadロゴを追加。

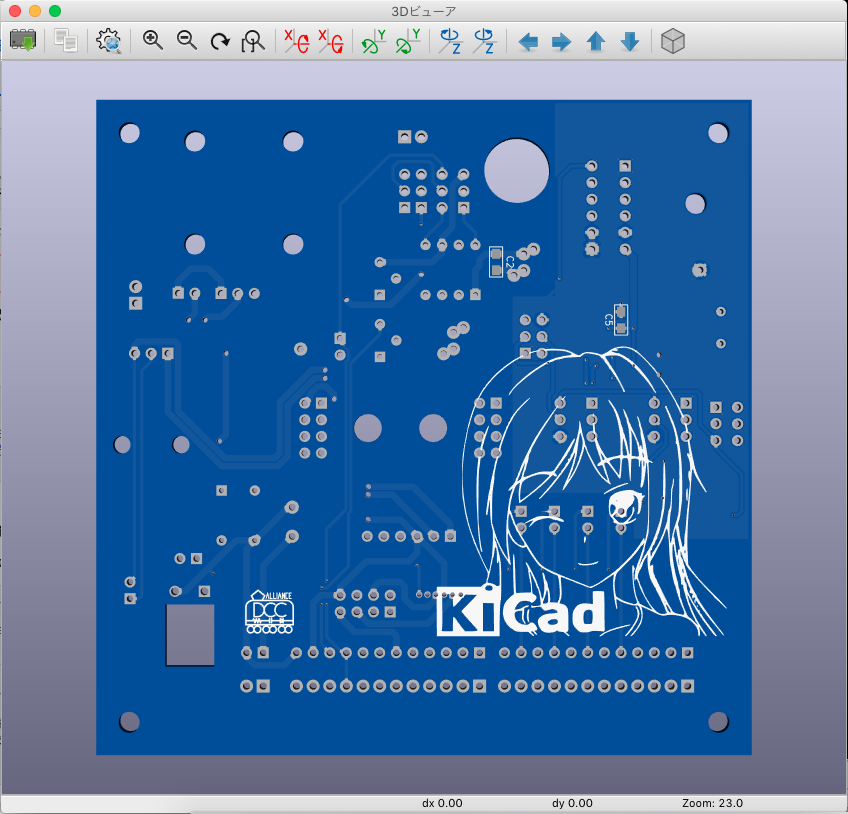

裏は痛仕様にw
