DCC速度計ですが、前回は20x4文字の液晶ディスプレイを使って作ってみました。
今回はST7920というドライバを使っているLCD 12864 STN Blue、バックライト青で、
シリアル/パラレルが両方使えるタイプを取り寄せました。
※DCC速度計とはレールに流れているDCC信号を解析して、アドレスと進行方向、
STEP数、スケール速度を表示するツールです。
今回も、OLED動かした時に使ったArduino用ドライバ(U8glib)を使いました。
フォントは、u8g.setFont(u8g_font_profont12); // 8pixel です。
今回はST7920というドライバを使っているLCD 12864 STN Blue、バックライト青で、
シリアル/パラレルが両方使えるタイプを取り寄せました。
※DCC速度計とはレールに流れているDCC信号を解析して、アドレスと進行方向、
STEP数、スケール速度を表示するツールです。
今回も、OLED動かした時に使ったArduino用ドライバ(U8glib)を使いました。
フォントは、u8g.setFont(u8g_font_profont12); // 8pixel です。
接続はSPI接続なので、電源2本と、制御線3本なので、20x4の液晶よりかなり省配線です。
20x4の表示内容は、ハメコミ合成です(^^; 空いているArduinoが1個しかないので・・・
(バックライトなしで、日中明るいところで撮影したやつです)

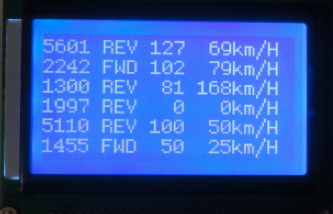

4両分の表示から、6両分に増えたし、くっきり表示ですね!
アドレス4桁表示にすると、/Hまで入らなかったので、速度の少数部削除したのは
こちら。
まぁ十分かな。
20x4の表示内容は、ハメコミ合成です(^^; 空いているArduinoが1個しかないので・・・
(バックライトなしで、日中明るいところで撮影したやつです)
4両分の表示から、6両分に増えたし、くっきり表示ですね!
アドレス4桁表示にすると、/Hまで入らなかったので、速度の少数部削除したのは
こちら。
まぁ十分かな。
PR
1日かけて、画面遷移と、カーソル移動、ロータリーエンコーダによる数値入力を
実装しました。
DCC速度計とは別に、DCCプロトコルモニタも実装しちゃえと思って、
画面だけ作りました。
カーソル移動と、数値入力、決定が面倒くさい(^^;
プログラムがどんどんぐちゃぐちゃになりました。
実装しました。
DCC速度計とは別に、DCCプロトコルモニタも実装しちゃえと思って、
画面だけ作りました。
カーソル移動と、数値入力、決定が面倒くさい(^^;
プログラムがどんどんぐちゃぐちゃになりました。
指摘されるまで気にもしていなかったのですが、 コマンドステーションのDCS50Kのスピードステップの
設定は128ステップを使っていました。
みなさん設定を変更して、28ステップで使うのが普通との事で、ちょっと調べてみました。
(そもそも、SmileFunctionDecoderで使っているNMRAのライブラリが対応しているのでしょうか・・・)

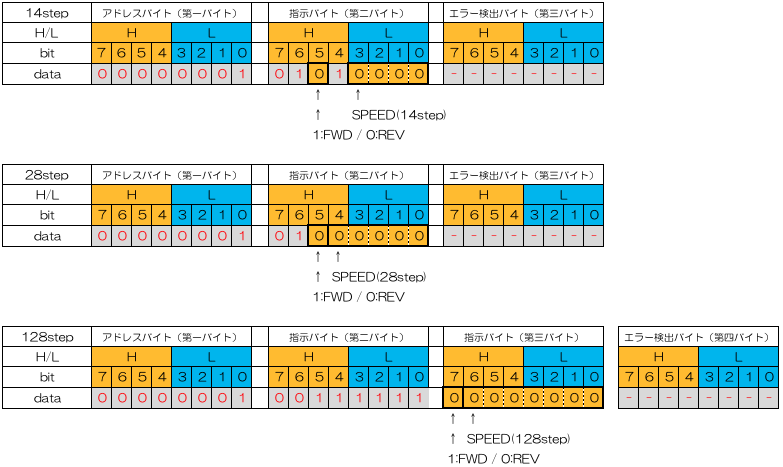

まずは、DCCパケットの違いを表でまとめてみました。
なるほどー。今のDCC速度計の作りでは、14/28ステップは取得できません・・・
※赤字:固定値

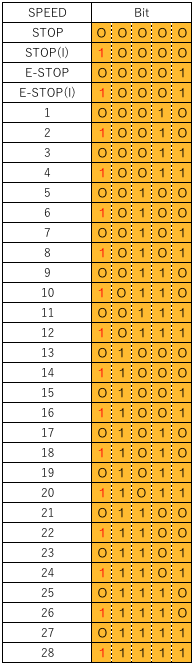

14/28ステップの数値に対するbit
上位ビットで14/28ステップを切り替えているのですね。
DCCの仕様書等ではなんだかわかりにくかったので、
DCS50Kの設定を14/28/128と変えながら、DCCパケットモニタで内容を確認しました。
DCC速度計は14/28/128ステップの判断は、2バイト目のbit7,bit6で判断すればいいかな。
設定は128ステップを使っていました。
みなさん設定を変更して、28ステップで使うのが普通との事で、ちょっと調べてみました。
(そもそも、SmileFunctionDecoderで使っているNMRAのライブラリが対応しているのでしょうか・・・)
まずは、DCCパケットの違いを表でまとめてみました。
なるほどー。今のDCC速度計の作りでは、14/28ステップは取得できません・・・
※赤字:固定値
14/28ステップの数値に対するbit
上位ビットで14/28ステップを切り替えているのですね。
DCCの仕様書等ではなんだかわかりにくかったので、
DCS50Kの設定を14/28/128と変えながら、DCCパケットモニタで内容を確認しました。
DCC速度計は14/28/128ステップの判断は、2バイト目のbit7,bit6で判断すればいいかな。

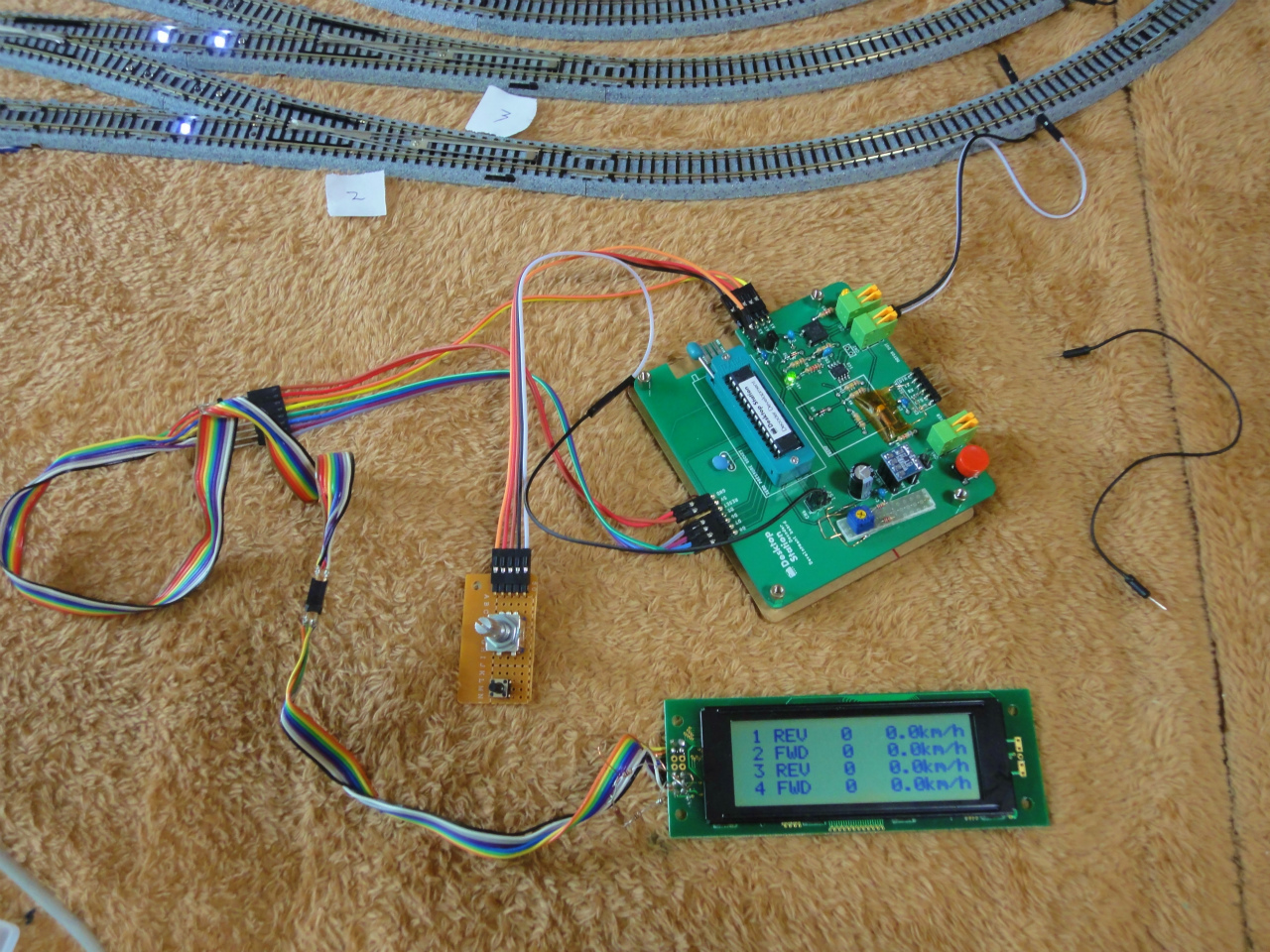

全体はこんな感じ。

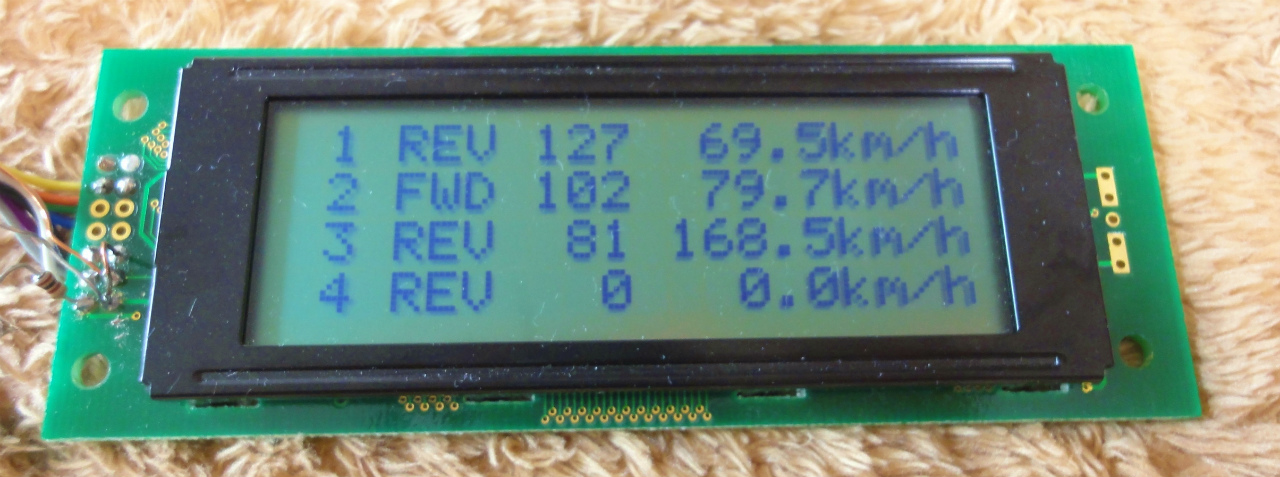

20x4の液晶表示器を使ってみました。
UIは最近気に入っている、ロータリーエンコーダーとタクトスイッチ(^^;
DeskstopStation殿のデコーダー開発ボードで作ってみました。
(いつもの様にArduinoベースです)
表示器にはDCCアドレス、進行方向、スロットル値、実速度変換値を表示しています。

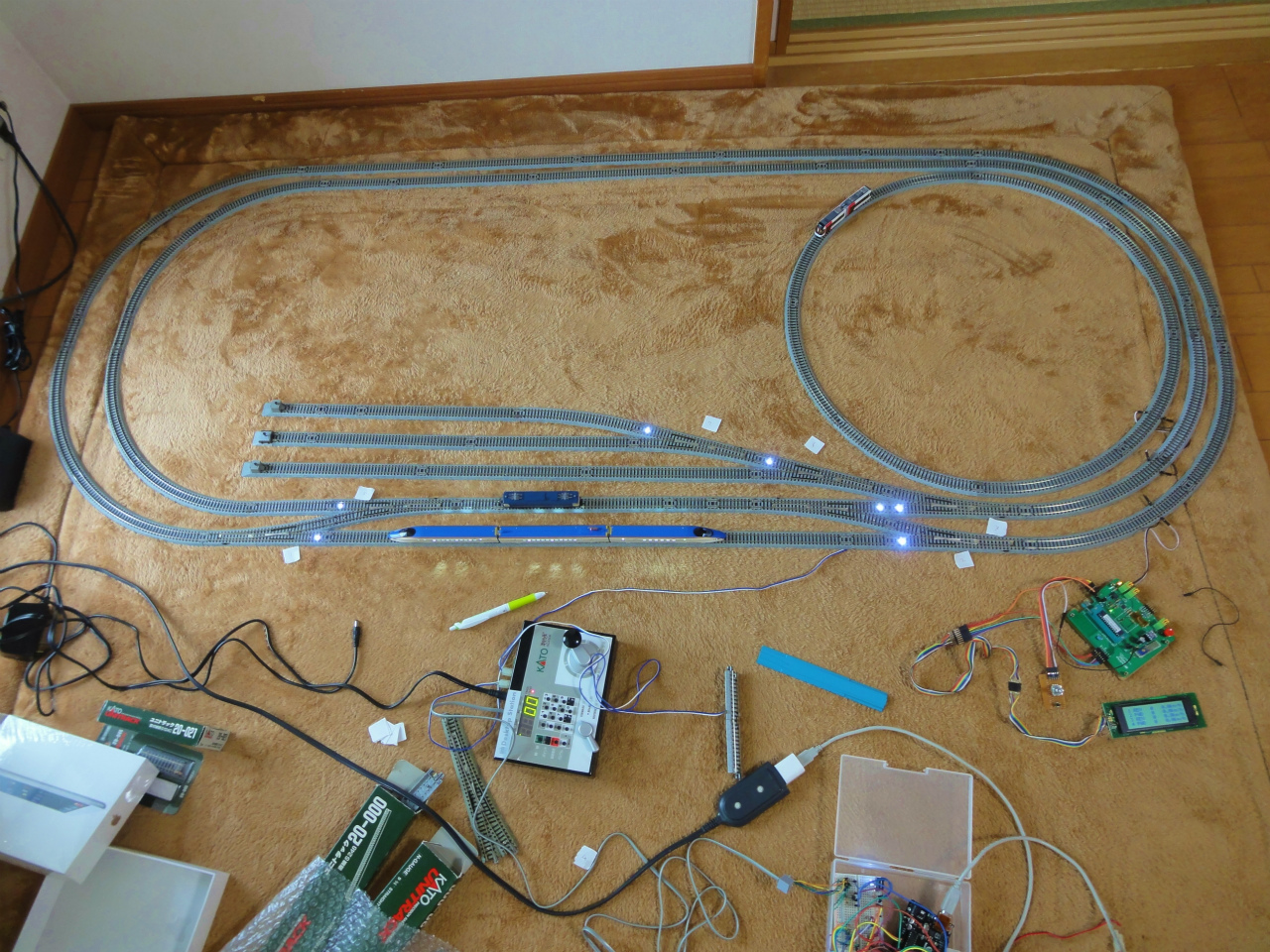

今回のレイアウトは、こんな感じ。
中央の円のレールはポートラム用です。
■プログラムについて
やあさんが前に作られた、DCCモニタをベースにして作りました。
20x4の液晶表示器を使ってみました。
UIは最近気に入っている、ロータリーエンコーダーとタクトスイッチ(^^;
DeskstopStation殿のデコーダー開発ボードで作ってみました。
(いつもの様にArduinoベースです)
表示器にはDCCアドレス、進行方向、スロットル値、実速度変換値を表示しています。
今回のレイアウトは、こんな感じ。
中央の円のレールはポートラム用です。
■プログラムについて
やあさんが前に作られた、DCCモニタをベースにして作りました。
