DCC速度計ですが、前回20x4文字の液晶ディスプレイを使って作ってみました。
今回はST7920というドライバを使っているLCD 12864 STN Blue、バックライト青で、
シリアル/パラレルが両方使えるタイプを取り寄せました。

※DCC速度計とはレールに流れているDCC信号を解析して、アドレスと進行方向、
 STEP数、スケール速度を表示するツールです。

今回も、OLED動かした時に使ったArduino用ドライバ(U8glib)を使いました。
フォントは、u8g.setFont(u8g_font_profont12); // 8pixel です。
接続はSPI接続なので、電源2本と、制御線3本なので、20x4の液晶よりかなり省配線です。

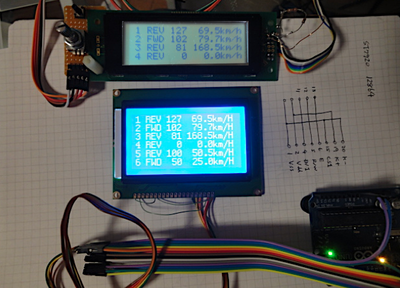

20x4の表示内容は、ハメコミ合成です(^^; 空いているArduinoが1個しかないので・・・
(バックライトなしで、日中明るいところで撮影したやつです)

4両分の表示から、6両分に増えたし、くっきり表示ですね!

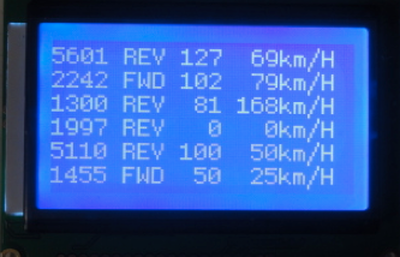

アドレス4桁表示にすると、/Hまで入らなかったので、速度の少数部削除したのは
こちら。



まぁ十分かな。
