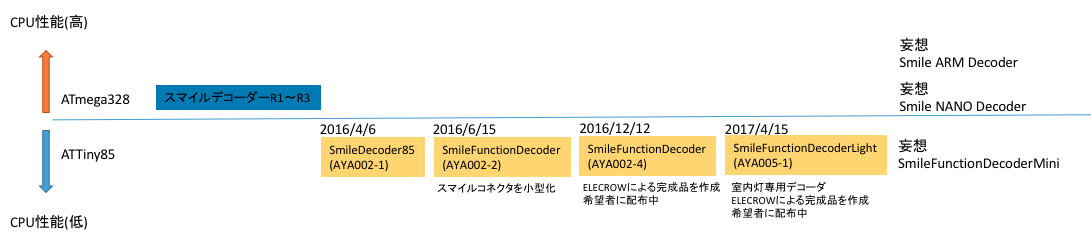

2017/10/15 (Sun) スマイルデコーダの系譜

やあさんがスマイルデコーダ関連の系譜のブログを書かれていたので、
真似してスマイルファンクッションデコーダの系譜を書いてみました。



SmileFunctionDecoderはATTiny85を使っているので、ちょっと違うのですね。
妄想に書いてあるARM系のスマイルデコーダーはやあさんのベース開発に期待しております(^^;

2017/07/10 (Mon) デコーダー配布について

一部デコーダー商品を追加しました。
あやの配布サイト



SmileFnctionDecoder Servoセットも在庫補充しないといけませんね！

2017/04/30 (Sun) ArduinoによるDCC用バイオメタルファンクッションデコーダの実験

バイオメタルを使った、ファンクッションデコーダの実験をしてみました。

詳しくはWebページにてw

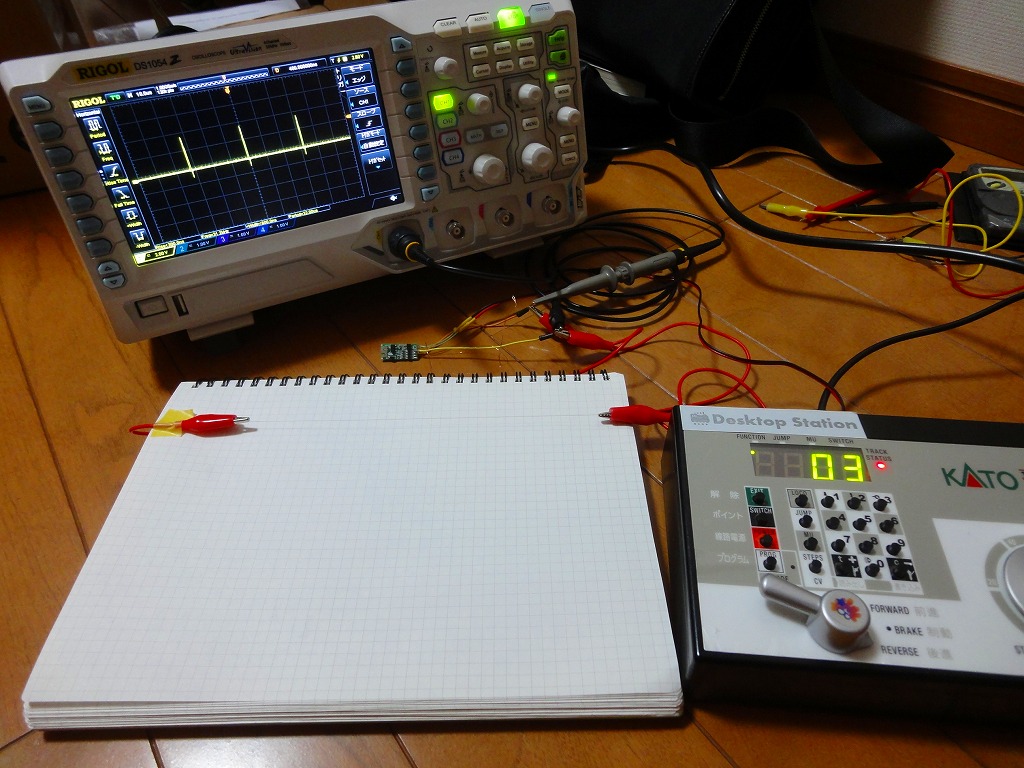

実験風景



動画

2017/02/26 (Sun) マイコン(ATtiny or Atmega)のI/O用のドライブ回路はトランジスタ、FETどっちがよいか。

トランジスタ、FETどっちにしようか悩んでいたので、ちょっとメリデメを考えてみました。

用途（前提）

LEDのON/OFFとして使用する。

トランジスタとFETの違い(Googleからの結果含む)

トランジスタ

・電流で電流をコントロールする。※Ib×Hfe=Ic

・増幅(アナログ)用途

・ロスはVec×Ic（ロスが大きい）

・スイッチングとして使うと壊れやすい（安全動作領域が狭い？）

・安価

FET

・電圧で電流をコントロールする。Vgsを超えるとONする

・スイッチング(ON/OFF)用途、背反として増幅用途には向かない。

・ロスはRds×Ic×Ic（ロスが小さい）

・スイッチングで壊れにくい。

・エンハンスメント型とデプレッション型があり、ON/OFF用途はエンハンスメント型を使用する

・ゲート容量があるので放電回路が必要。

・高価

FETとは？−トランジスタとの違い／等価回路

http://news.marutsu.co.jp/wp/datatech/4630/

MOSFETによるスイッチングの基礎

http://select.marutsu.co.jp/list/detail.php?id=199

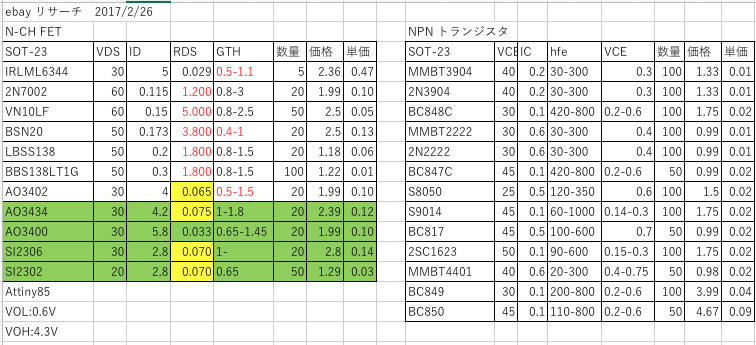

定番のトランジスタ・FETは何だろうなーと、ebayで出品されている部品を調査
SOT-23パッケージ限定です。

※価格は＄です。（円じゃないです）

見えてくるのは、価格がトランジスタの方が安いですね。

ATtiny85のVOLは0.6Vなので、FETはGTHが0.6V以上ないとダメ。
FETはAO3400,Si2302がいい感じ。

トランジスタは・・・2N2222,BC84*シリーズがよいかなぁ。

デコーダーの省電力化を考えたらFET。価格重視だったらトランジスタかな。
実装面積を稼ぎたい場合は、デジタルトランジスタ。

で、LEDをPWM使って明るさ等を制御しているので、私的にはFETを使っていこうかなと。



2017/02/24 (Fri) ダブルパンタスパークスケッチ

ダブルということは、２個ということですw
電気機関車はパンタグラフが２つありますよね。
Smile Function Decoderは2chのPWM制御ができるポートを持っていますので、
ダブルパンタスパークスケッチを作ってみました。

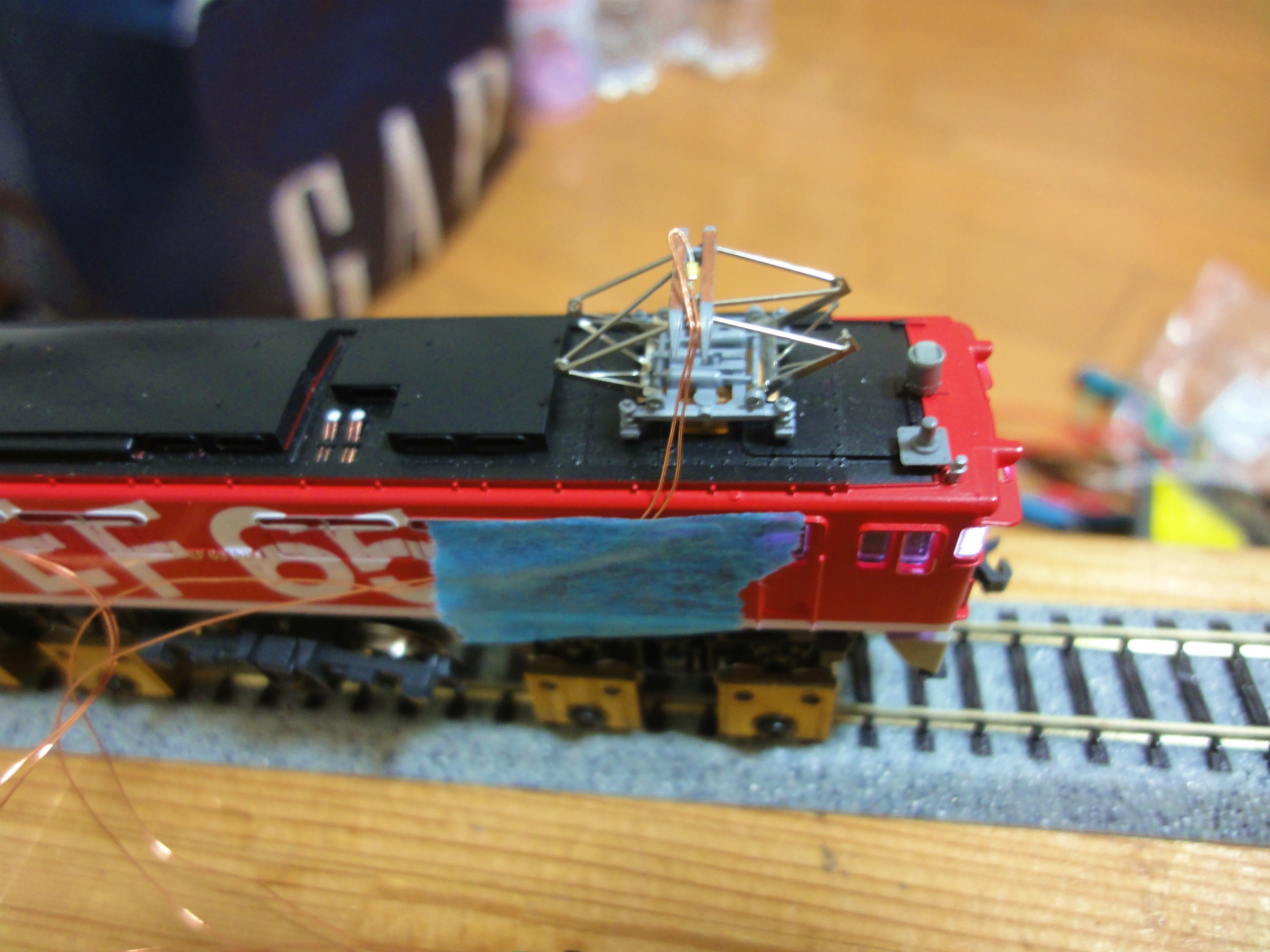

パンタスパーク用LED1005を２個ポリウレタン電線に半田付けして
パンタグラフに載せています。

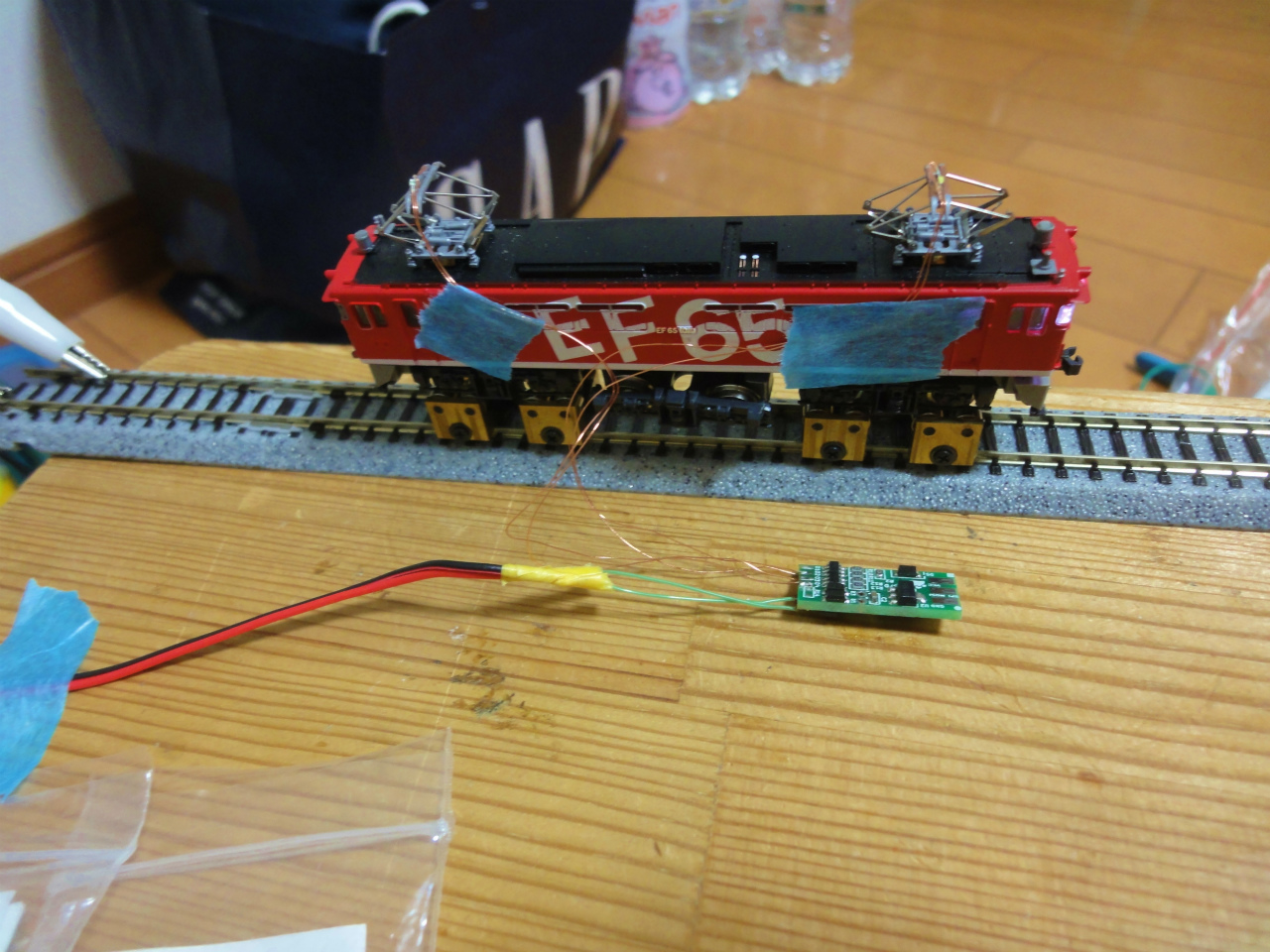

Smile Function Decoderは仮置きです。（ちょっとズルですねw）
本格的に仕込むには、機関車内のアルミダイキャスト？を掘るなどしてスペースを
作らないとデコーダーを仕込むことができないでしょう・・・

EF65はローラー台車に載せました。




動画


・途中奥のLEDの点灯がおかしくなっています。

それぞれの点灯用にステートマシーンを用意しています。
この為、フラッシュを91％まで使ってしまっています。

void PantaSparkEffect_Control()
void PantaSparkEffect_Control2()

点灯がおかしくなってしまうのは、出力ポートO2の方は、analogwrite()が
使えないポートなので、無理やりOCR1Aを使って、点灯させています。
点灯がおかしくなってしまうのは、TCCR1とかGTCCRレジスタの使い方が
よくないんでしょうね・・・


ソースファイル
https://github.com/ayanosuke/sfd3_panta_dbl
コンパイルしてSmileWriterで書き込んでください。


ご注意
Smile Function Decoder AYA002-2 と AYA002-4 のみしか動きません。
AYA002-3はパンタスパーク1ch用なので、ダブルパンタスパークは動きません。

SmileFunctionDecoder完成品のご購入はこちら(^^
ayano部品配布サイト
