2018/02/19 (Mon) モニタリング装置をSmile Function Decoder用のスケッチを作りました。

DCC電子工作連合機器活用レポートコンテスト
でKATO E233系 南武線 8000番台にモニタリング装置というギミックを作りました。
ｗｅｂページの方にまとめておきました。

ATtiny85はDCCの終電不良に弱くて、CV値が初期値に戻ってしまう事がありました。
EEP-ROMが書き換わるそうです。
その対策もwebページの方に載せておきました。

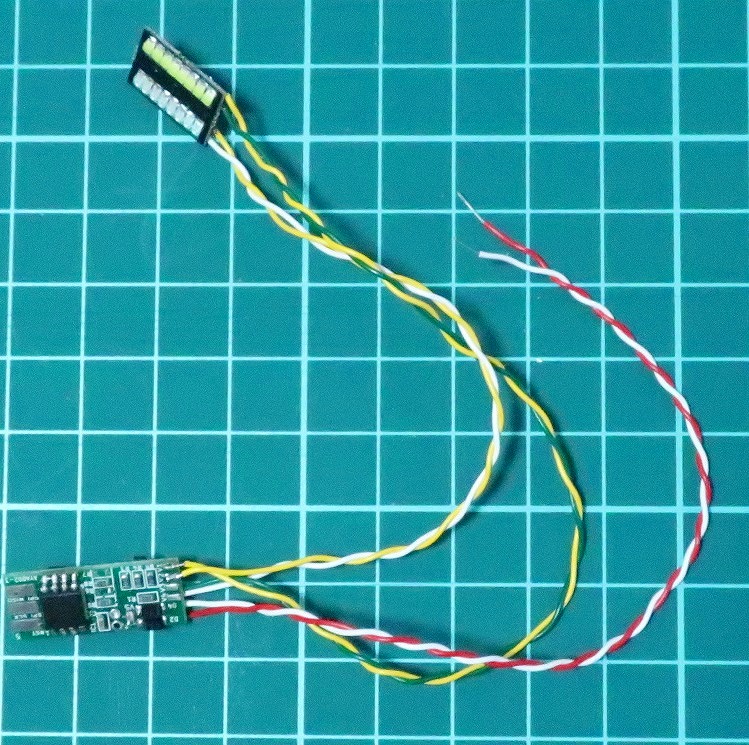

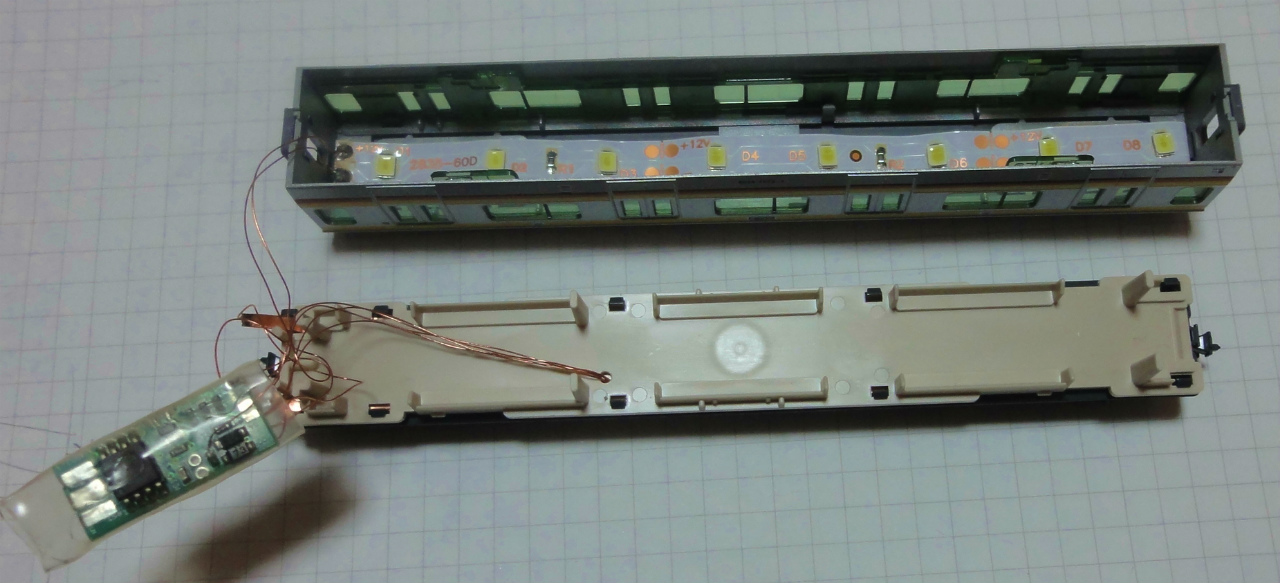

この後、テープLEDも取り付けて室内灯兼、モニタリング装置デコーダを
作りました。

2017/11/30 (Thu) テープLEDの応用

昨日の記事わかりにくいよーというご意見をいただいたので、
実際テープLEDをどうしたかを書きます。

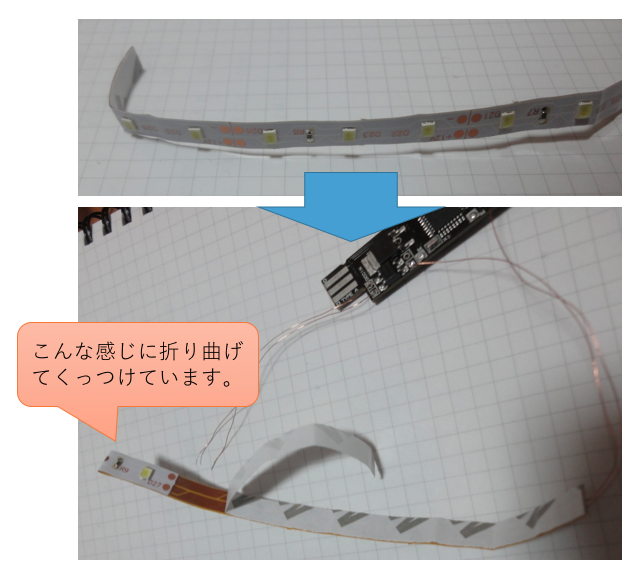

テープLEDの剥離紙を剥がして、余計な長さを折り曲げてくっつけちゃっていますw

2017/11/30 (Thu) テープLEDの応用について

約一ヶ月ぶりです。
下期になってから昼間の仕事が忙しく、海外に出張に行ったり、東北方面に出張に行ったりと
自宅に戻れない為、何にもできていません・・・
色々な開発がストップ状態です。

そんな中、室内灯について。

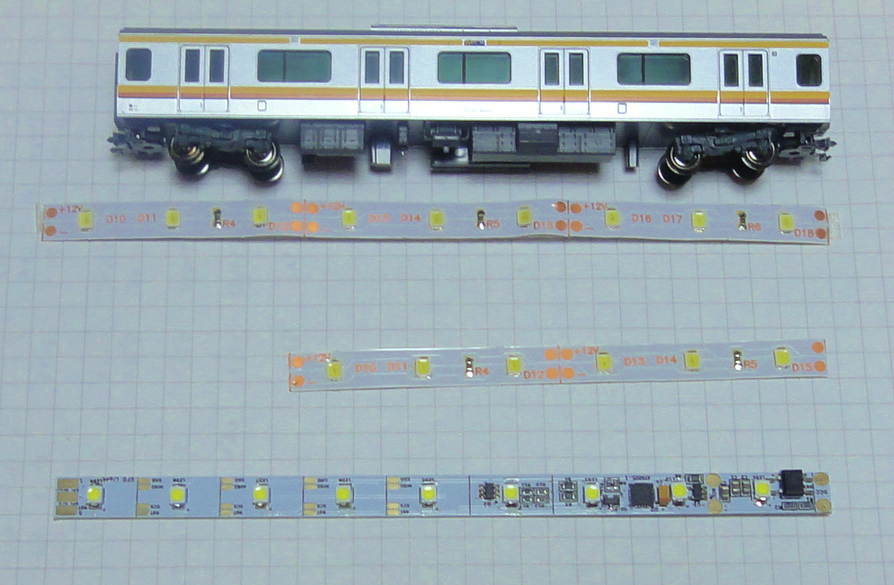

上から
テープLED３コマ（長すぎて車両に入らない）
テープLED２コマ（短い）
SmileFunctionDecoderLight 新幹線用なので切り詰めると勿体無い(^^;



だったら、テープLED３コマをちょうどいい長さにカットしちゃえばいいじゃんと
思いますが、テープLEDのLED３個＋抵抗が直列接続になった状態で、
回路が成立しているのでカットできません。
→じゃぁということではみ出る部分は屋根側に折り曲げちゃえばいいじゃん。
と上の写真は途中で折り曲げていますw

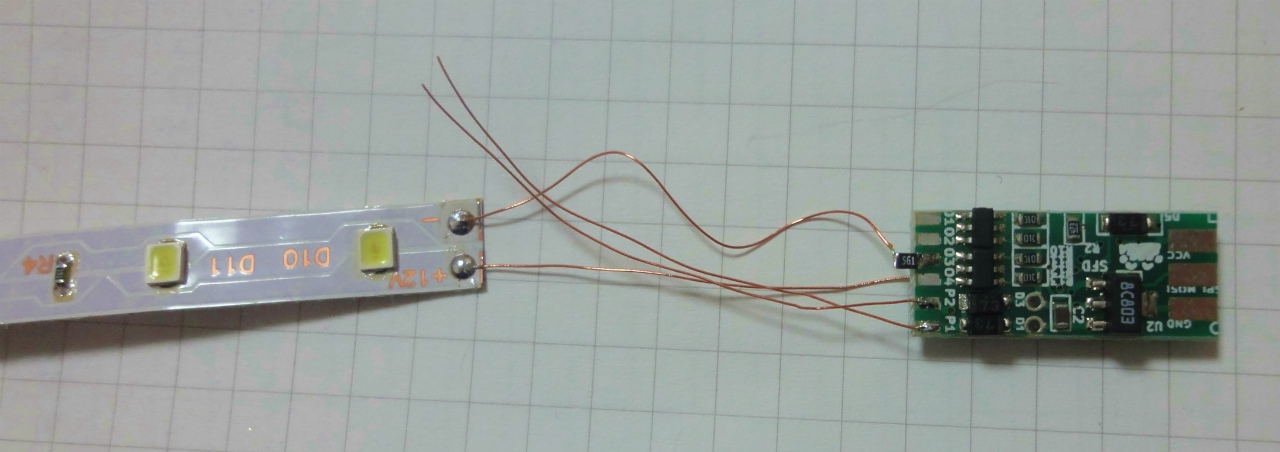

12Vで直で光らせると明るすぎるので、SmileFunctionDecoderのO3端子に
電流制限抵抗560Ωを追加しました。

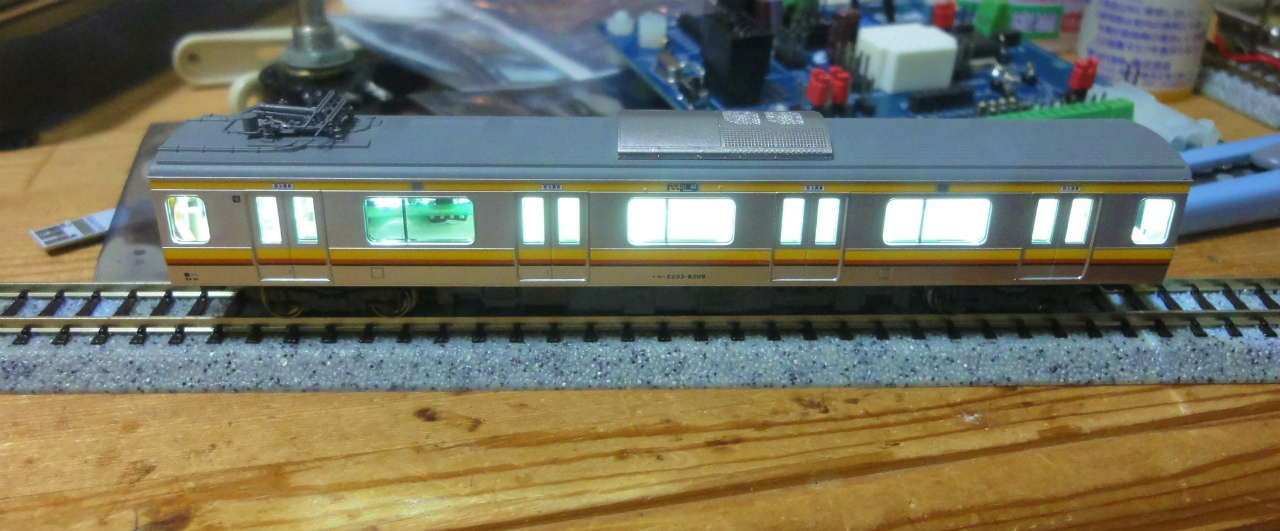

点灯！
車両の端までしっかり光っています。
ということで、テープLEDを３コマ使用して、車両からはみ出る部分は
屋根側に折り曲げるという強行策も良いかもしれません！

2017/10/28 (Sat) 0805LEDを並列接続

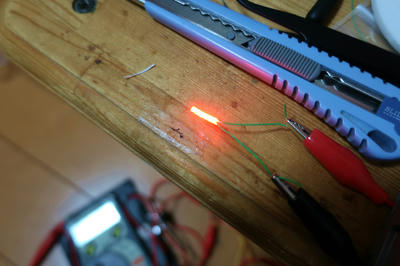

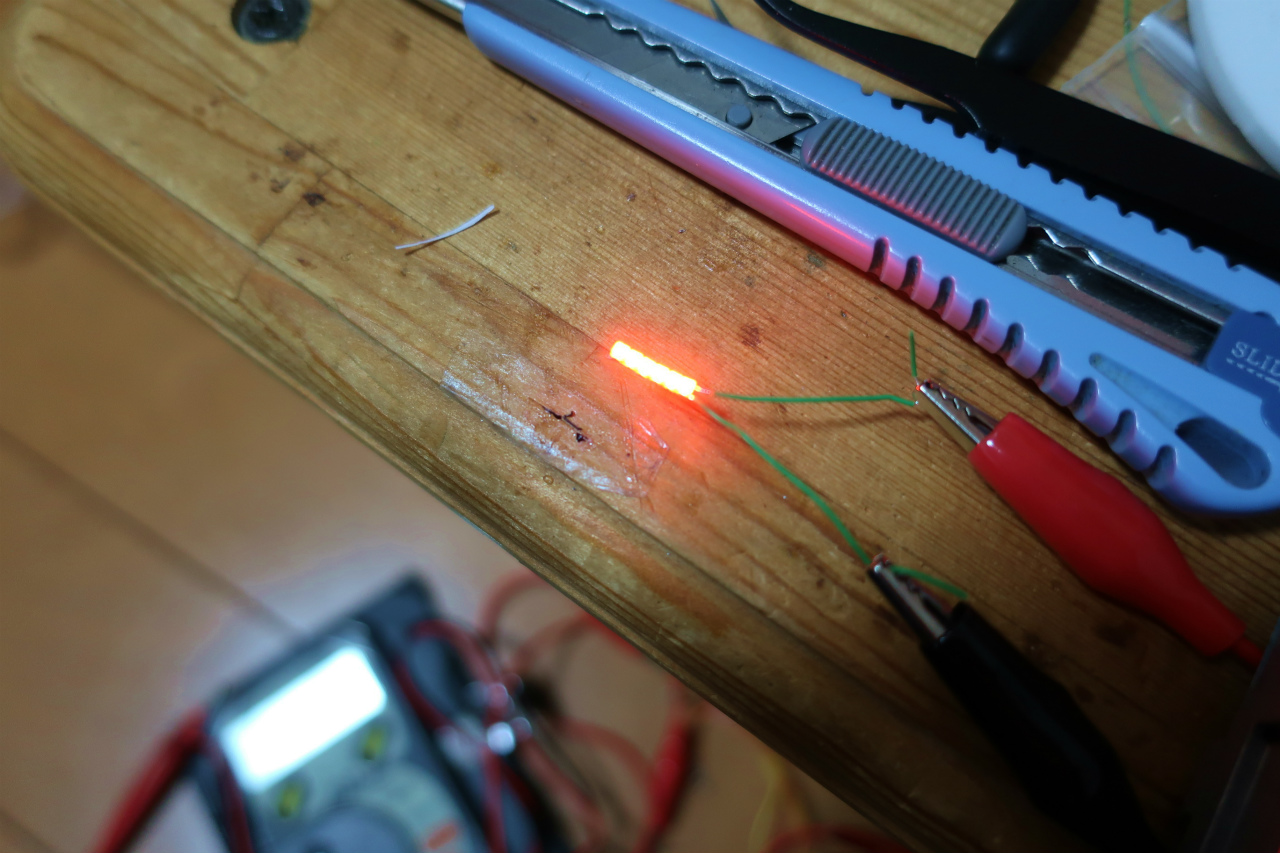

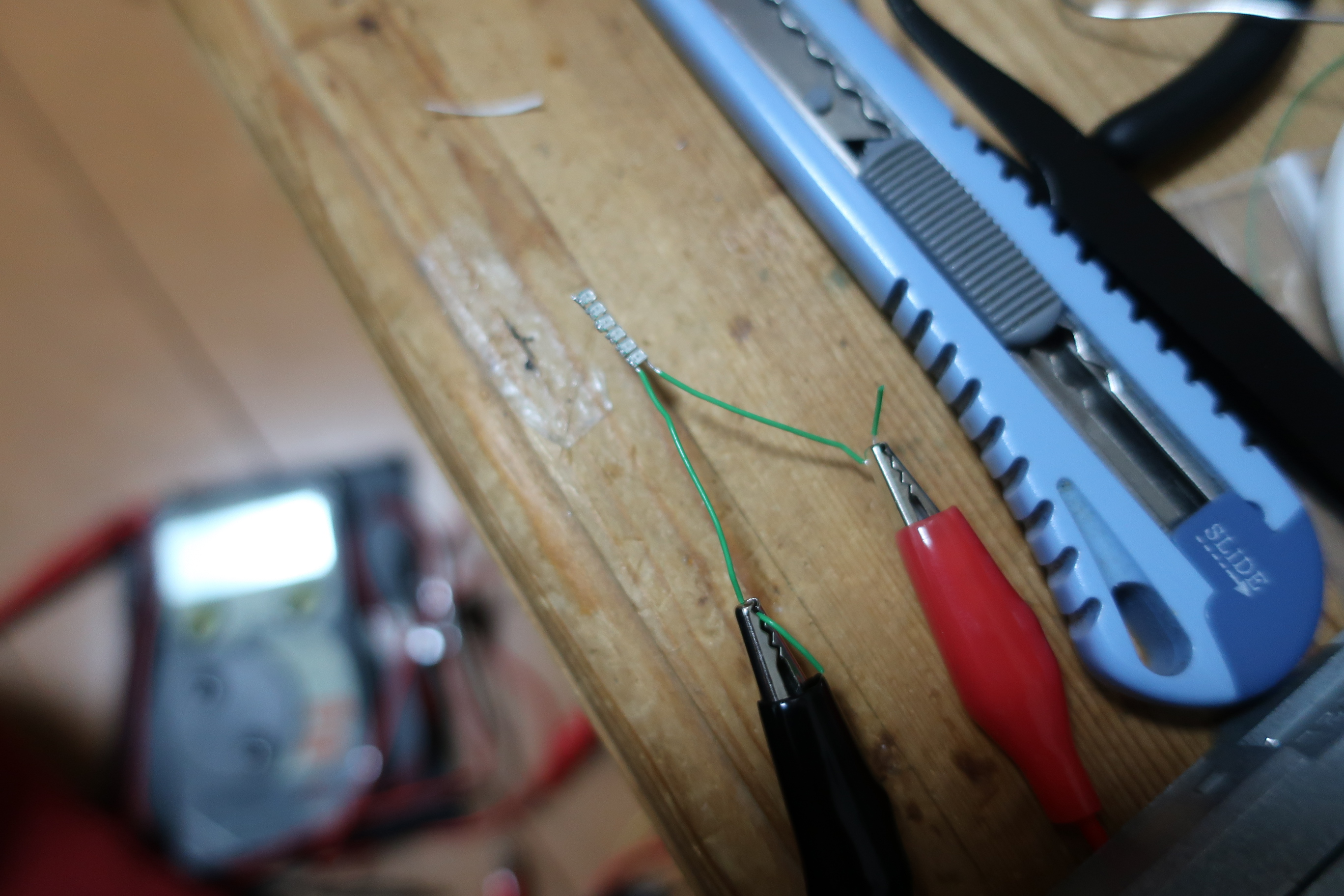

0805(2012)LED６個並列につないで


5Vの電源に対して、電流制限抵抗は1kΩ。ゴー。
おー。
いい感じ。


さて、明日から11/7まで出張のため問い合わせ等の連絡ができません。
購入→振り込みは帰ってくるまで、ちょっとお待ちください。

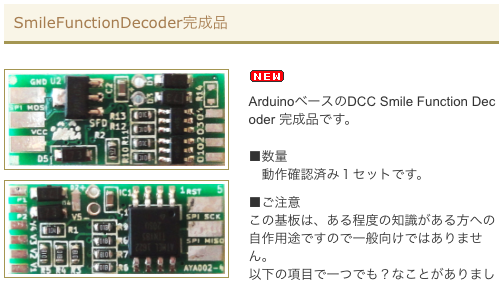

2017/10/15 (Sun) Smile Function Decoder完成品

気がつけば、SmileFunctionDecoder完成品のストックが残り２個になってしまいました。




KATOのFL12なんですけど、[.031]というのがトランジスタかFET
このマーキングコードちょっとわからないんですよね。
パッケージはSOT-363くらい。

[KJG]というのがダイオードブリッジ。
多分BAV99DW 。

このちっさい部品使いたい。


というわけで、再生産はしなくていいかな。
（キット用の生基板はたくさんありますw）
