2017/02/26 (Sun) マイコン(ATtiny or Atmega)のI/O用のドライブ回路はトランジスタ、FETどっちがよいか。

トランジスタ、FETどっちにしようか悩んでいたので、ちょっとメリデメを考えてみました。

用途（前提）

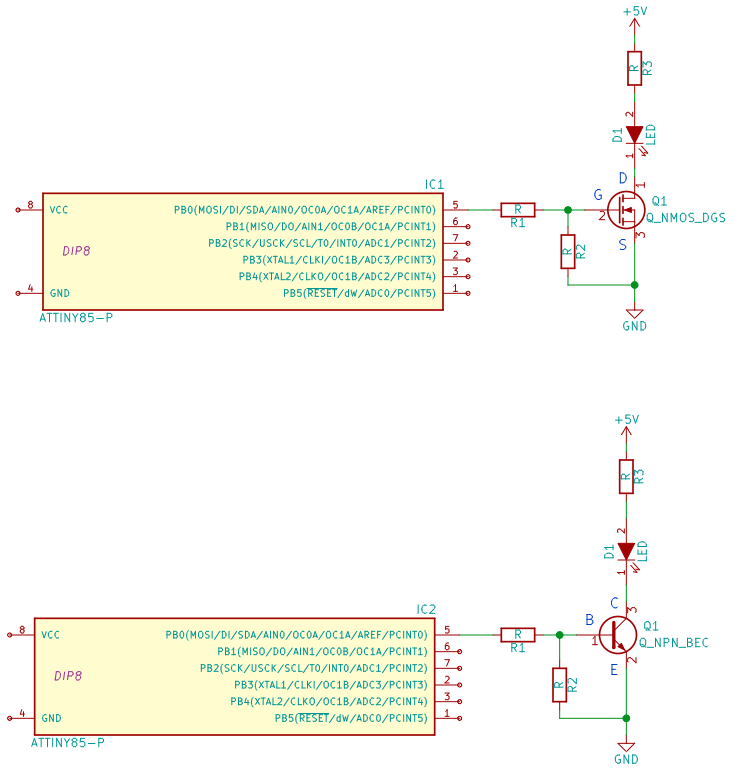

LEDのON/OFFとして使用する。

トランジスタとFETの違い(Googleからの結果含む)

トランジスタ

・電流で電流をコントロールする。※Ib×Hfe=Ic

・増幅(アナログ)用途

・ロスはVec×Ic（ロスが大きい）

・スイッチングとして使うと壊れやすい（安全動作領域が狭い？）

・安価

FET

・電圧で電流をコントロールする。Vgsを超えるとONする

・スイッチング(ON/OFF)用途、背反として増幅用途には向かない。

・ロスはRds×Ic×Ic（ロスが小さい）

・スイッチングで壊れにくい。

・エンハンスメント型とデプレッション型があり、ON/OFF用途はエンハンスメント型を使用する

・ゲート容量があるので放電回路が必要。

・高価

FETとは？−トランジスタとの違い／等価回路

http://news.marutsu.co.jp/wp/datatech/4630/

MOSFETによるスイッチングの基礎

http://select.marutsu.co.jp/list/detail.php?id=199


定番のトランジスタ・FETは何だろうなーと、ebayで出品されている部品を調査
SOT-23パッケージ限定です。

※価格は＄です。（円じゃないです）

見えてくるのは、価格がトランジスタの方が安いですね。

ATtiny85のVOLは0.6Vなので、FETはGTHが0.6V以上ないとダメ。
FETはAO3400,Si2302がいい感じ。

トランジスタは・・・2N2222,BC84*シリーズがよいかなぁ。

デコーダーの省電力化を考えたらFET。価格重視だったらトランジスタかな。
実装面積を稼ぎたい場合は、デジタルトランジスタ。

で、LEDをPWM使って明るさ等を制御しているので、私的にはFETを使っていこうかなと。
