ダブルということは、2個ということですw
電気機関車はパンタグラフが2つありますよね。
Smile Function Decoderは2chのPWM制御ができるポートを持っていますので、
ダブルパンタスパークスケッチを作ってみました。

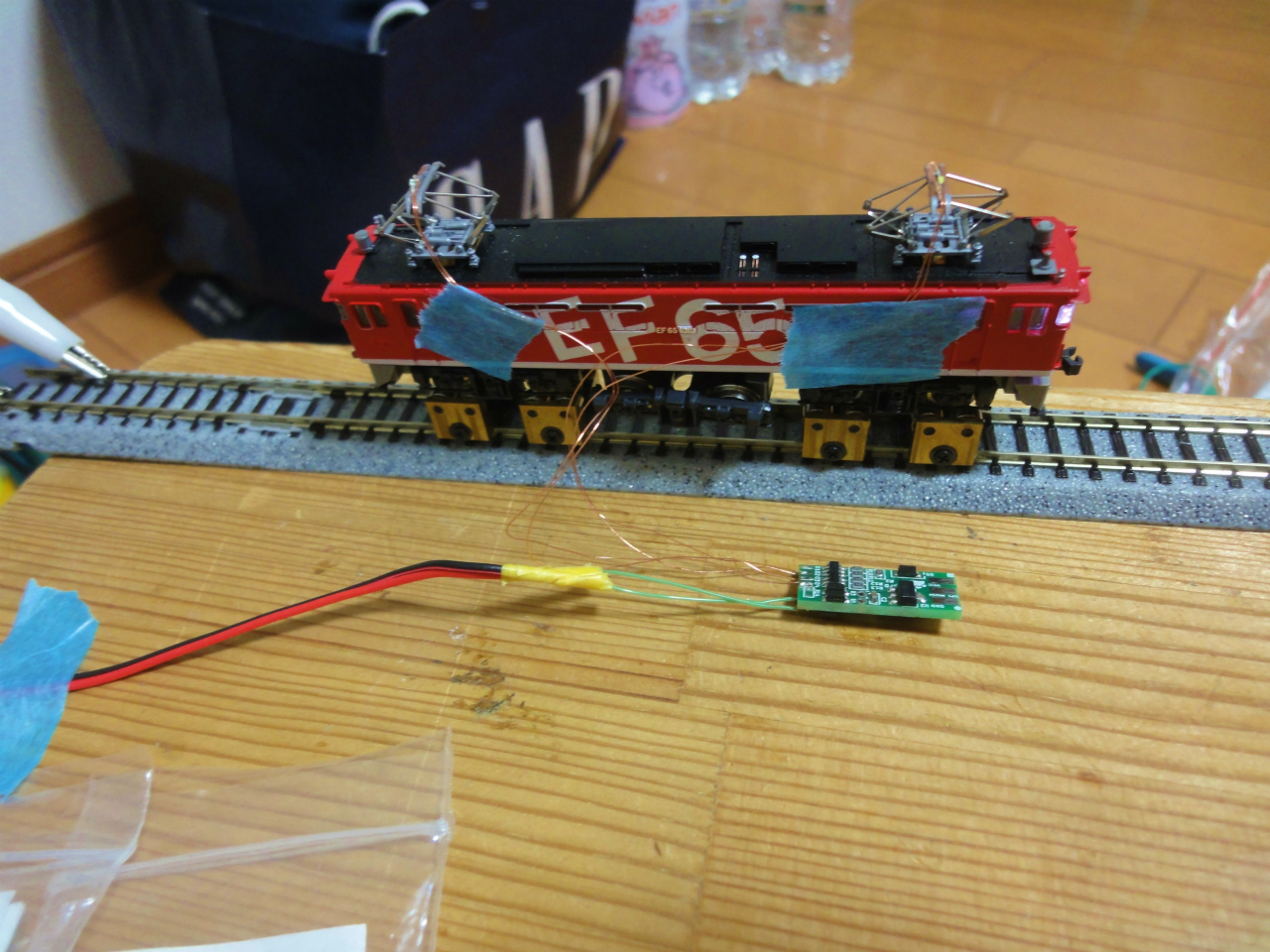

パンタスパーク用LED1005を2個ポリウレタン電線に半田付けして
パンタグラフに載せています。
Smile Function Decoderは仮置きです。(ちょっとズルですねw)
本格的に仕込むには、機関車内のアルミダイキャスト?を掘るなどしてスペースを
作らないとデコーダーを仕込むことができないでしょう・・・

EF65はローラー台車に載せました。




動画


・途中奥のLEDの点灯がおかしくなっています。

それぞれの点灯用にステートマシーンを用意しています。
この為、フラッシュを91%まで使ってしまっています。

void PantaSparkEffect_Control()
void PantaSparkEffect_Control2()

点灯がおかしくなってしまうのは、出力ポートO2の方は、analogwrite()が
使えないポートなので、無理やりOCR1Aを使って、点灯させています。
点灯がおかしくなってしまうのは、TCCR1とかGTCCRレジスタの使い方が
よくないんでしょうね・・・


ソースファイル
https://github.com/ayanosuke/sfd3_panta_dbl
コンパイルしてSmileWriterで書き込んでください。


ご注意
Smile Function Decoder AYA002-2 と AYA002-4 のみしか動きません。
AYA002-3はパンタスパーク1ch用なので、ダブルパンタスパークは動きません。

SmileFunctionDecoder完成品のご購入はこちら(^^
ayano部品配布サイト
