2017/02/18 (Sat) Smile Function Decoderシリーズ

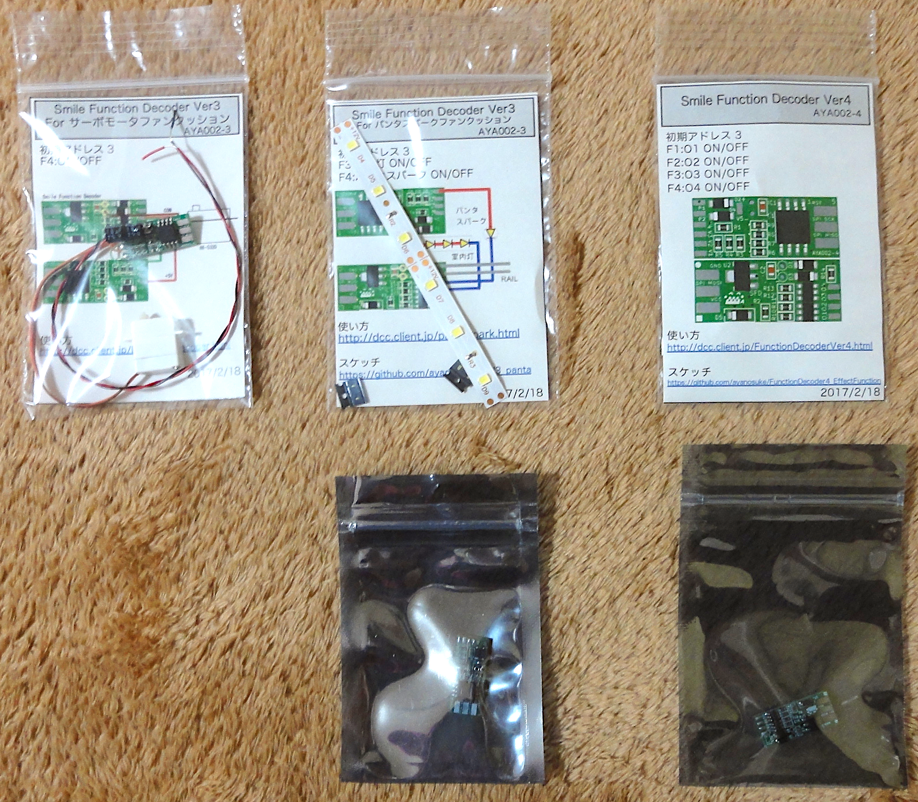

本日ayano部品配布サイトに

SmileFunctionDecoder for サーボ完成品 AYA002-3
・SmileFunctionDecoder AYA002-3 1個
・HK-5320 Ultra-Micro Digital Servo 1個（実装済み）
・バックアップ用電解コンデンサ 1個（実装済み）
・スケッチ書き込み済み
・動作確認品

SmileFunctionDecoder for パンタスパーク完成品 AYA002-3
・SmileFunctionDecoder AYA002-3 1個
・テープLED 1本
・1005LED,1608LED
・スケッチ書き込み済み
・動作確認品

SmileFunctionDecoder 完成品 AYA002-4
・SmileFunctionDecoder AYA002-4 1個
・スケッチ書き込み済み
・動作確認品

の在庫を補充しました。
いずれも、スケッチ（プログラム）を書き込み、動作確認しております。

2017/02/12 (Sun) SmileFunctionDecoder完成版

SmileFunctionDecoder完成版の評価と検査を行いました。

SmileFunctionDecoder Ver4の紹介ページを作成しました。

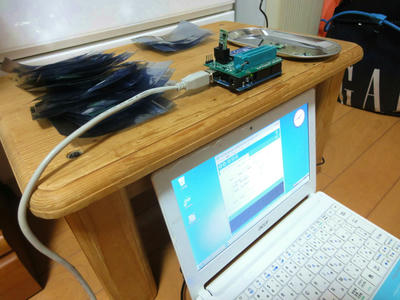

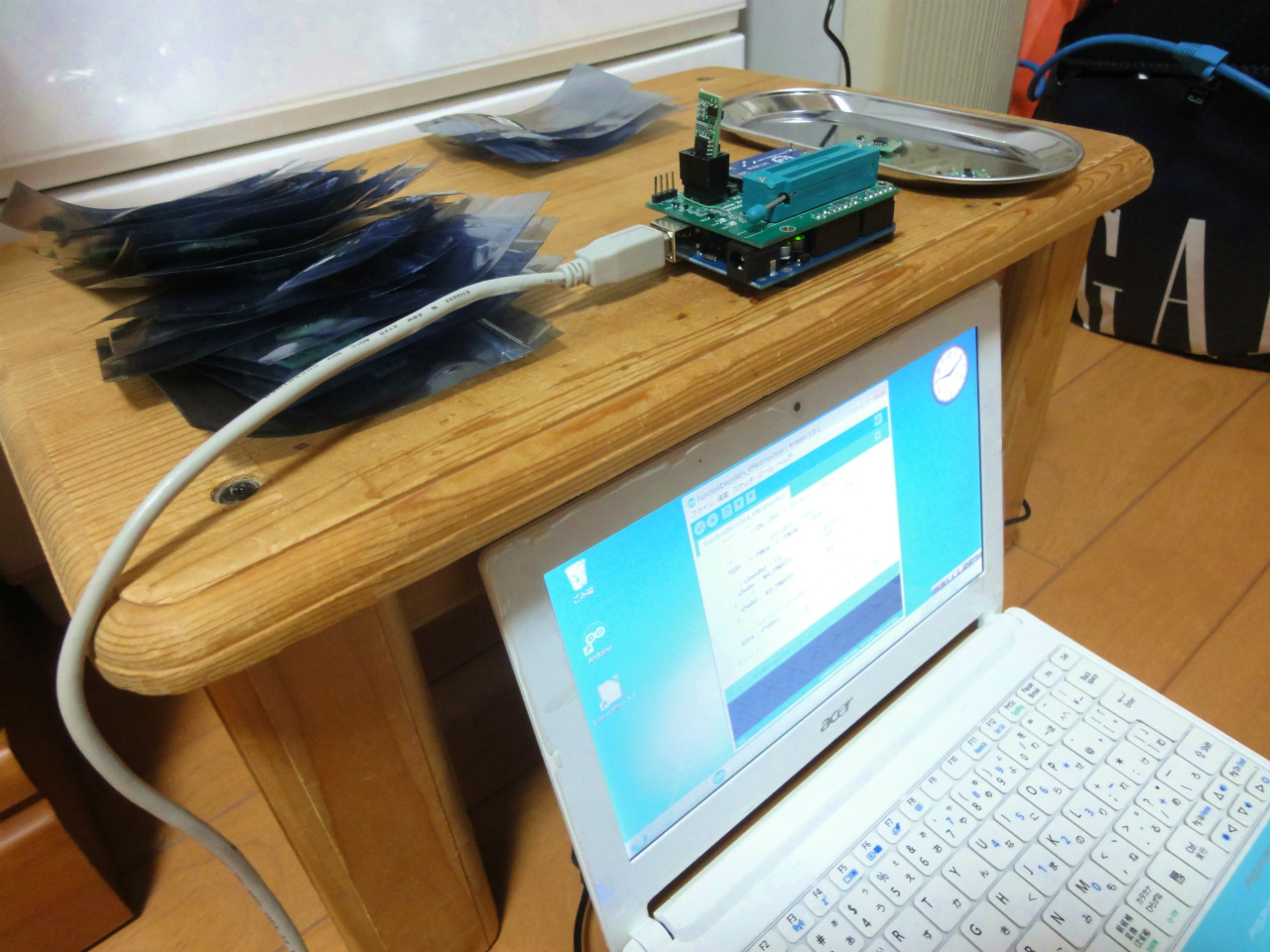

SmileWriter 5in1を使って、ブートの書き込みとスケッチの書き込みを
行います。
SmileWriter 5in1 は、安定感があるので量産に向いています(^^;


ここからが大変でした。

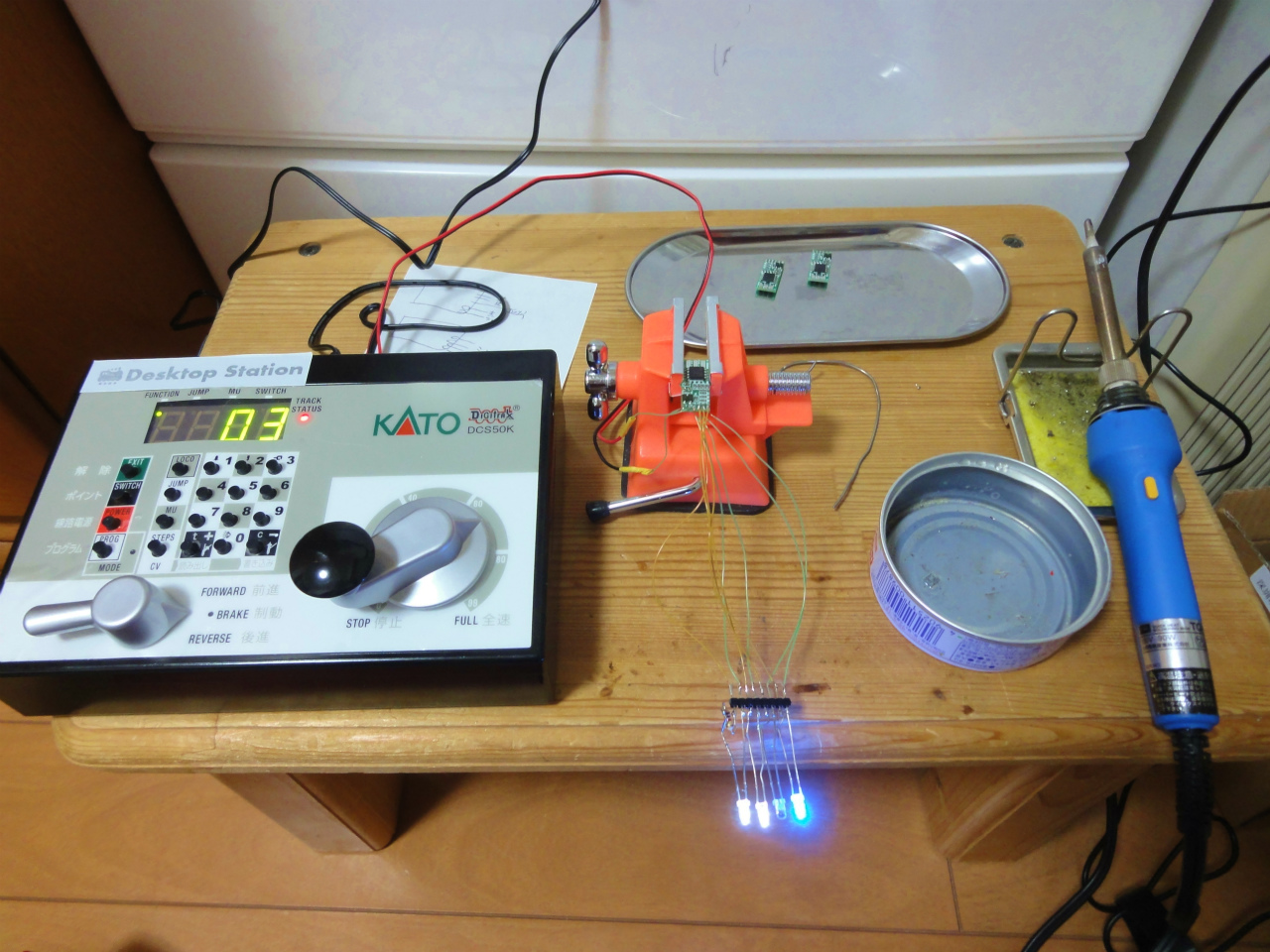

ワイヤーストリッパ線（バルフロン線の細いやつ）で、DCC信号
４FX分の全線をハンダ付け(^^;
４FX on/off出来る事を全数確認しました。
ポゴピンの治具を作らないと大変・・・


というわけで、いろいろ遊べて、プログラムを入れ替えればもっと面白くなるデコーダ
SmileFunctionDecoder Ver4 の配布価格は 1個 2000円です。（高い？）

Ayano 部品配布ページへGO

2017/01/22 (Sun) Smile Function Decoder 完成版

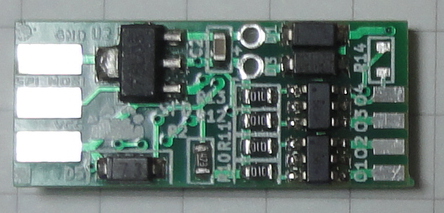

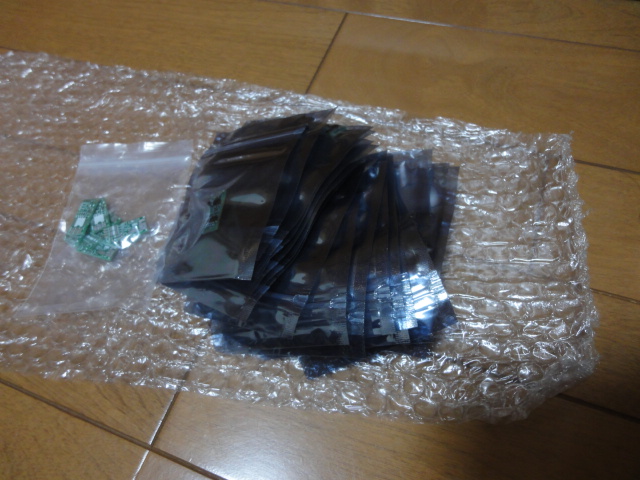

春節後にくるかなーと思っていた Smile Function Decoder完成版が Elecrowから届きました。

Elecrow ガチャは20個→20個でした。
あ、ElecrowのPCB Assemblyは、ガチャはありませんw

余った生基板がおまけで付いてきます。

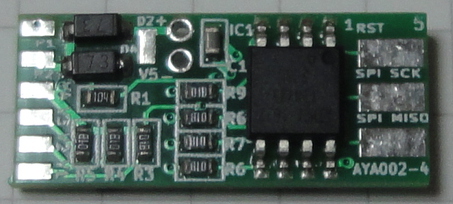

部品実装済みなので、お手元に届いてからすぐ使えます！

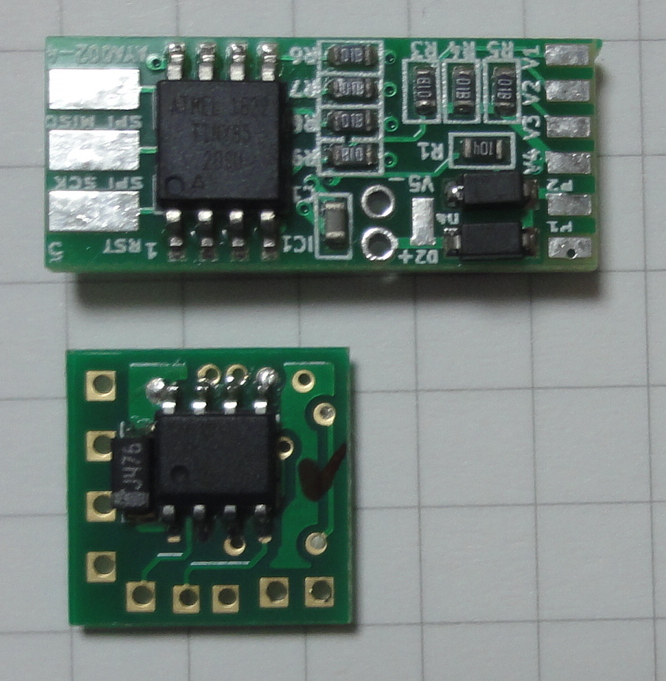

永末システムさんの、デコーダーと比較。
まぁ、大きいのはしゃーないです(^^; 電流制限抵抗乗っているし・・・自由にプログラムを
いじれる様になっているし・・・

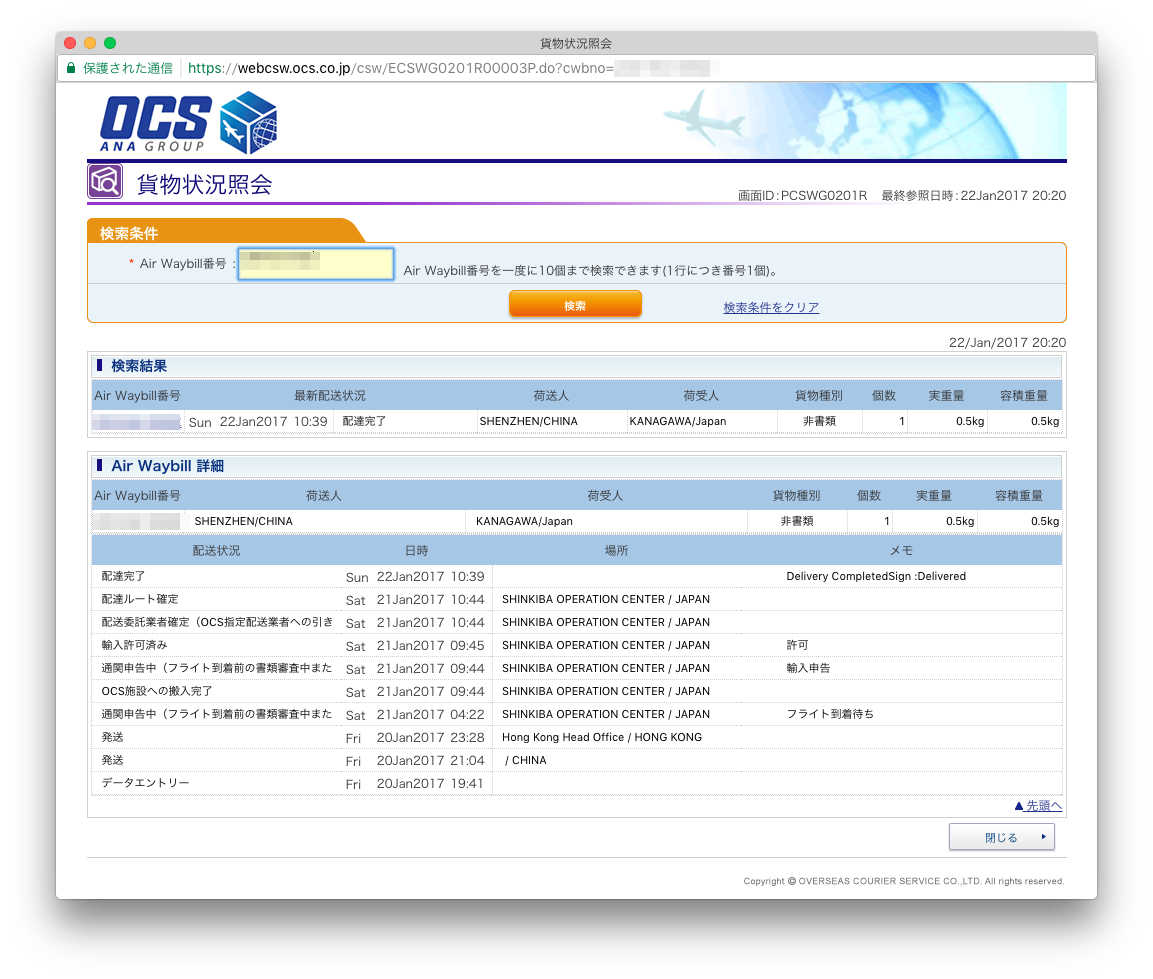

Elecrowからの配送はOCSを使用しました。
発送から３日で届きました。



明日から、２月中旬まで山に修行に入るので、全くいじれないので、
評価は２月中旬までお預けです・・・

2017/01/09 (Mon) Smile Function Decoder用検査治具

やあさんから、ずっと前にポゴピンを配布してもらったのを使って、とあるアイディアが浮かび
作ってみました。

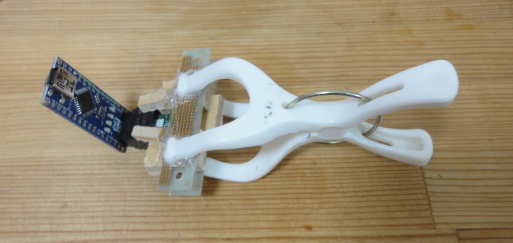

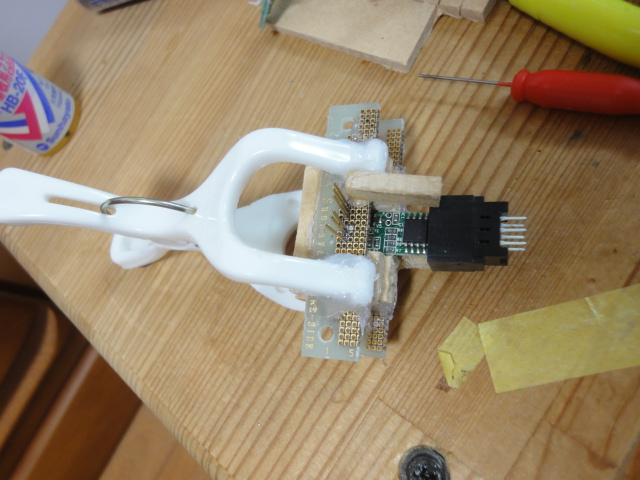

こんな感じ。（モック状態）


MDFボードからブロックを切り出して、１００均一のホットボンドでペタペタ。
1mmピッチのユニバーサル基板にポゴピンをハンダ付けしていきます。


ハンダ付け失敗したら、ハンダ網も言うこと聞かず、前に買った

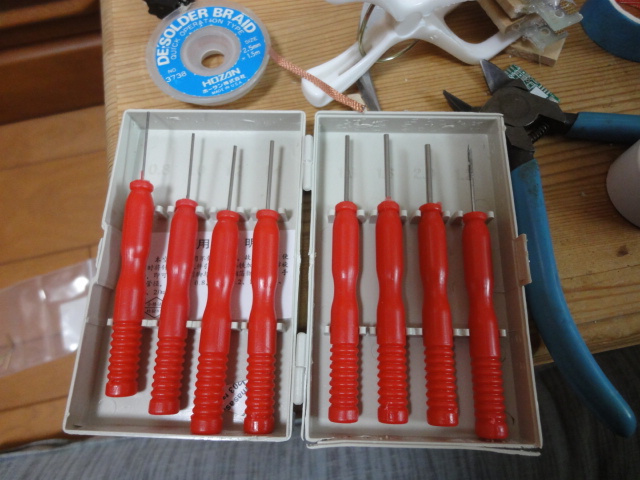

中空針吸い取り工具が役に立ちました。

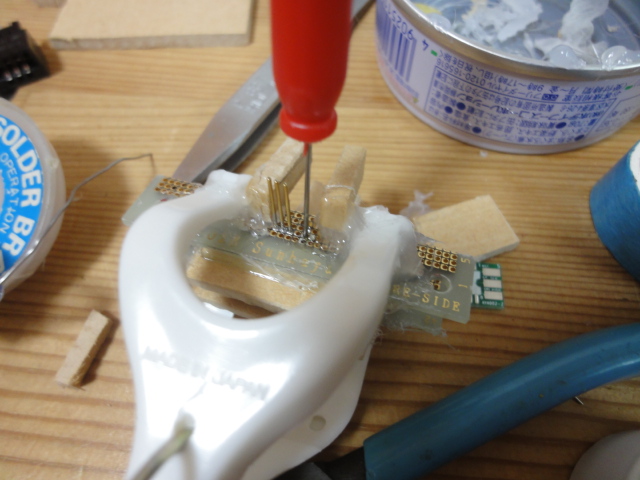

針の先っちょをハンダで温めながら、スルーホールに挿してぐりぐり
やるとスルーホールが復活します。(^_^

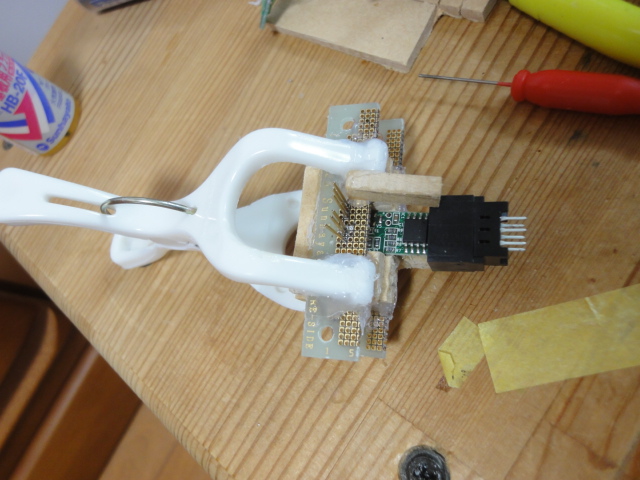

接触チェック。
１時間くらいポゴピンの位置を調整していました(^^;
位置合わせが難しいけど、一応導通できました。

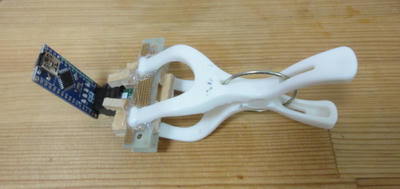

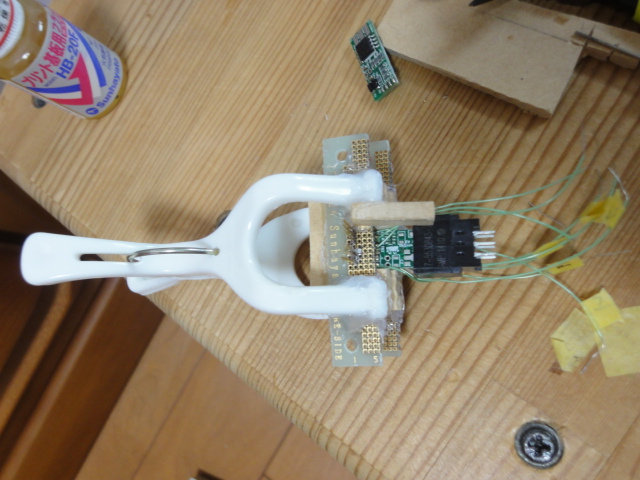

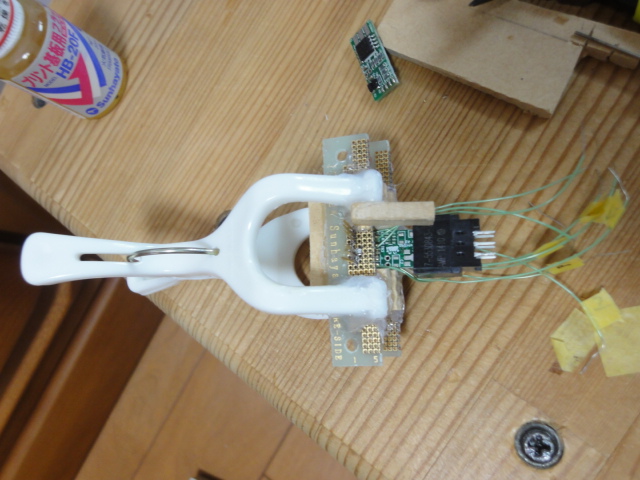

とりあえず完成。
Kit版と部品実装版とPADの位置を変えていました。ショック。


LED等と配線しないと使えませんが、細かい作業で力尽きましたw
でも、絶対接触不良に悩みそうw

2016/12/28 (Wed) いろいろポチってしまった・・・

家に着いたら、アマゾンからでかい箱が含めて３箱あって驚きました。

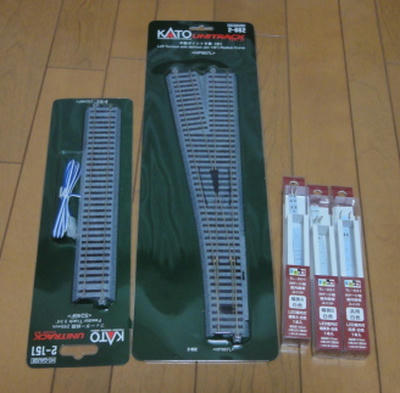

室内灯３種類・・・
HOゲージのフィーダー線路・・・
HOゲージ 2-862 手動ポイント6番 (左)・・・こいつの存在感半端ない(^^;



停滞中の作業を進めたいのに・・・新しいものに手を出しています・・・
