2016/06/20 (Mon) FETのゲート抵抗の選定

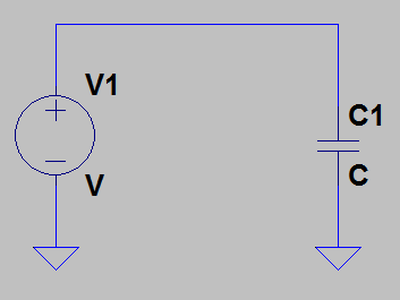

ゲート抵抗入れないと、ATtiny85の出力ピンとFETの関係は初期状態は以下の図の様に
FETは容量成分と等価になります。
この状態でV1の電圧を短い時間で立ち上げると、交流的にはC1はショート状態なので、
過大な電流が流れます。
ので、ゲート抵抗の１つの考えとして、マイコンのIoが定格電流を超えない様な値に設定します。

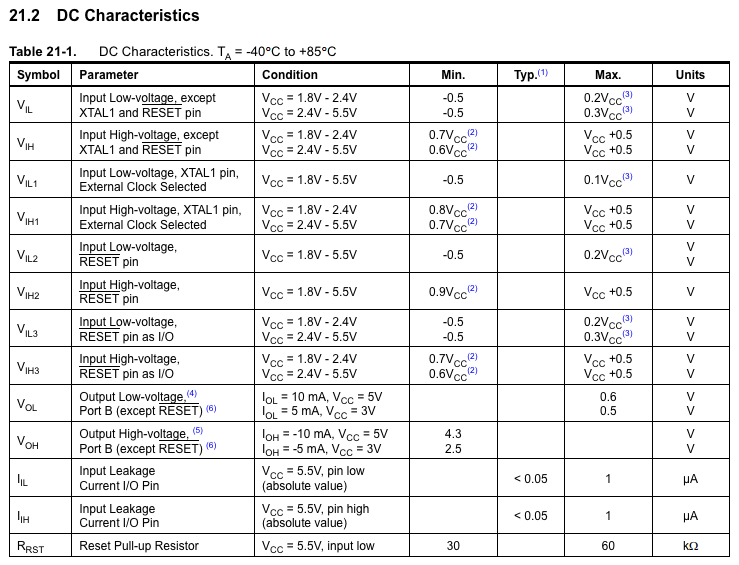

ATtiny85のデータシートの抜粋。
VoHの時、Io=10mAなので、Rg=5V/10mA=500Ω。
今回は、10mAも流したら、あれかなと思って、半分の5mAとしてRg=1kΩにしました。

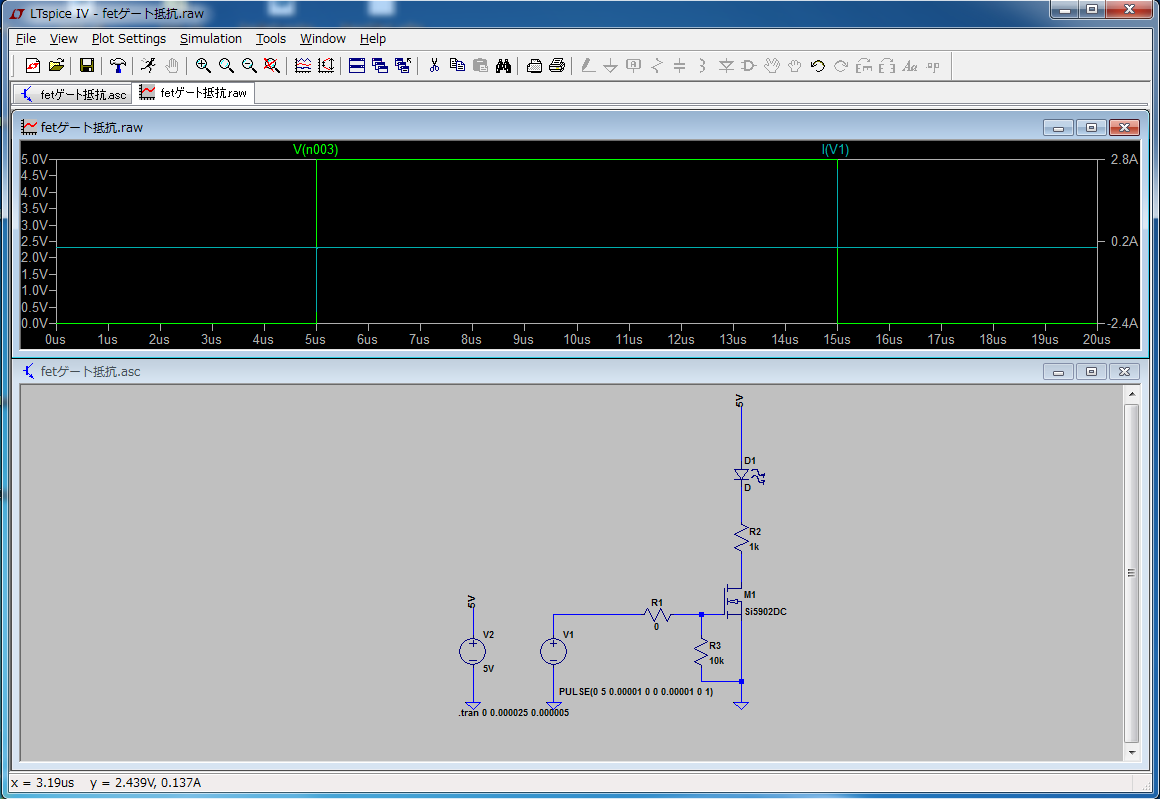

FDC6561に近いデバイスでシミュレーション。
Rg=0Ω。2A近く流れています。

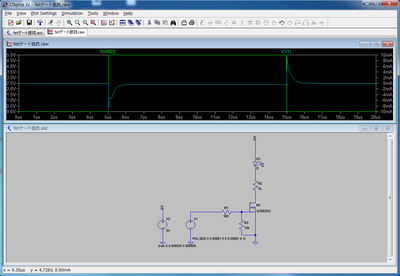

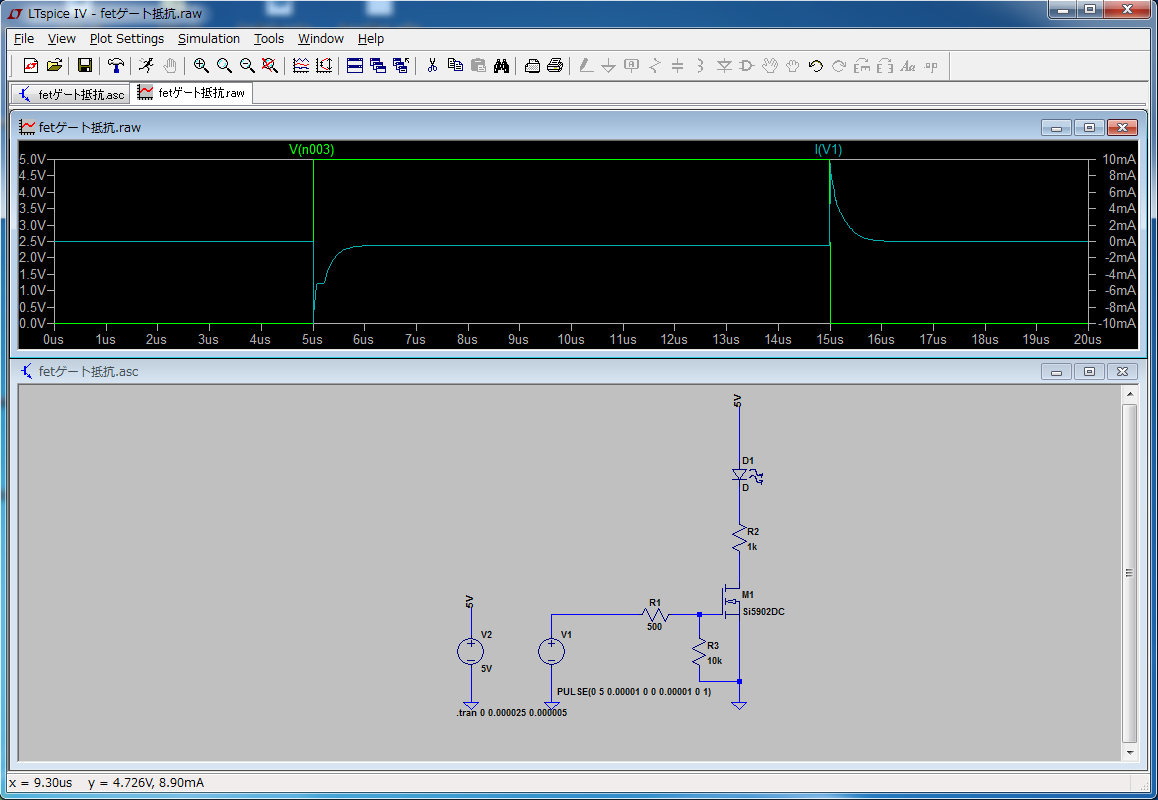

Rg=500Ω

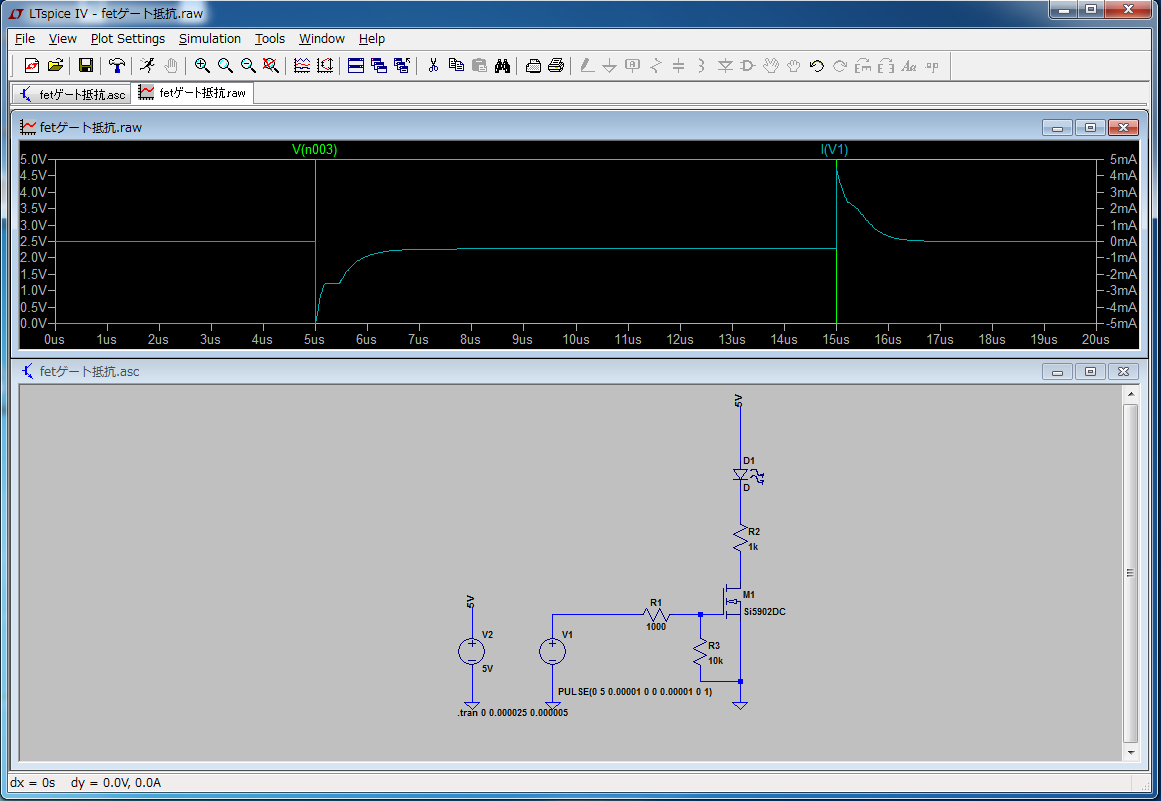

Rg=1kΩ


実波形とほぼ同じ様な再現性があることが確認できたので、良しとします。

2016/06/19 (Sun) SmileFunctionDecoder動作確認(スケッチの作成)

今日はSmileFunctionDecoder用スケッチを２種類作成。

１、電車の先頭車両用のスケッチです。
F1,F2 は自由にON/OFFができます。
F0はヘッドライト/テールライトのON/OFF
前進か後進で、O2,O4を自動で切り替えます。
また、ヘッドライトは停止時薄暗く、走行時は明るくなる処理が入っています。

https://github.com/ayanosuke/FunctionDecoder2_light


２、電車の先頭車両用のスケッチです。

F1,F2 は自由にON/OFFができます。
F0はヘッドライト/テールライトのON/OFF
前進か後進で、O2,O4を自動で切り替えます。
また、ライトは速度に比例して調光します。
停止時薄暗く、最高速度で明るい

https://github.com/ayanosuke/FunctionDecoder2_pwm_light


SmileFunctionDecoderの紹介のページ
http://dcc.client.jp/FunctionDecoderVer2.html

2016/06/18 (Sat) SmileFunctionDecoder動作確認(OCR1A,OCR1B)

ATtiny85のPWM周りのおさらい(^^
twaydcc さん情報ありがとうございます。

以下のソースファイルの抜粋は、前進か後進かで、PWM出力するポートを
O2かO4に切り替えるスケッチです。
CS10レジスタを1〜15の設定、1分周〜16384分周まで設定できるので、
遅い点滅も出来ますね。

if( gDirection == 0){

// PB1:O2:6pin PWM 出力 , PB4:O4:3pin LOW出力

 //      OCR1B無効   OCR1B未使用　

GTCCR = 0;

digitalWrite(O4, LOW); // PB4:O4:3pin LOW出力

 //               OCR1A有効   high出力          分周無し　

TCCR1 = 1<<PWM1A | 2<<COM1A0 | 1<<CS10;

// analogWrite(F3, aPwmRef); // analogWriteは使えない

OCR1A = aPwmRef;               // 0〜255

} else {

// PB1:O2:6pin LOW出力  , PB4:O4:3pin PWM 出力

//               OCR1A無効   OCR1A未使用　 分周無し　

TCCR1 = 1<<CS10;

digitalWrite(O2, LOW); // PB1:O2:6pin LOW出力

//                OCR1B有効     high出力　

GTCCR = 1 << PWM1B | 2 << COM1B0;

analogWrite(F1, aPwmRef); // 0〜255

// OCR1B = aPwmRef;         // この設定もできる

}

ということは、ATtiny85 でも、モータースケッチ作れますね！

【6/18追記】

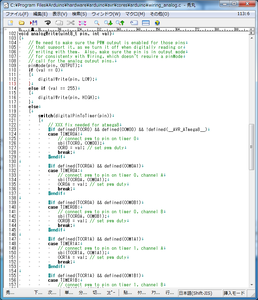

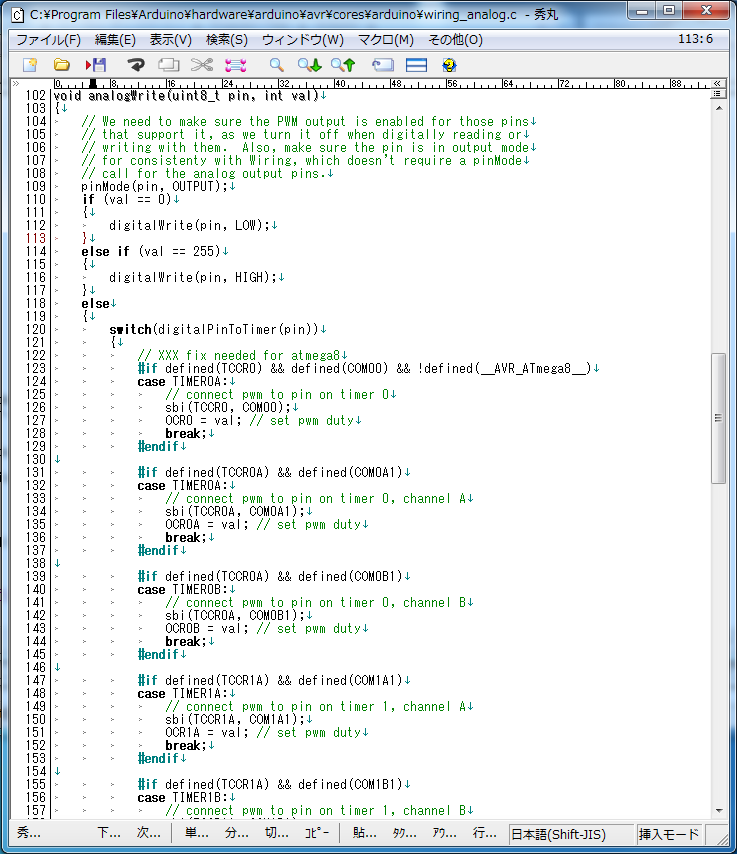

arduinoのwiring_analog.cのソース内に

#if defined(TCCR1A) && defined(COM1A1)

　case TIMER1A:

　// connect pwm to pin on timer 1, channel A

　sbi(TCCR1A, COM1A1);

　OCR1A = val; // set pwm duty

　break;

#endif

なんか、設定すれば使えるようになるのかな。

2016/06/16 (Thu) SmileFunctionDecoder動作確認

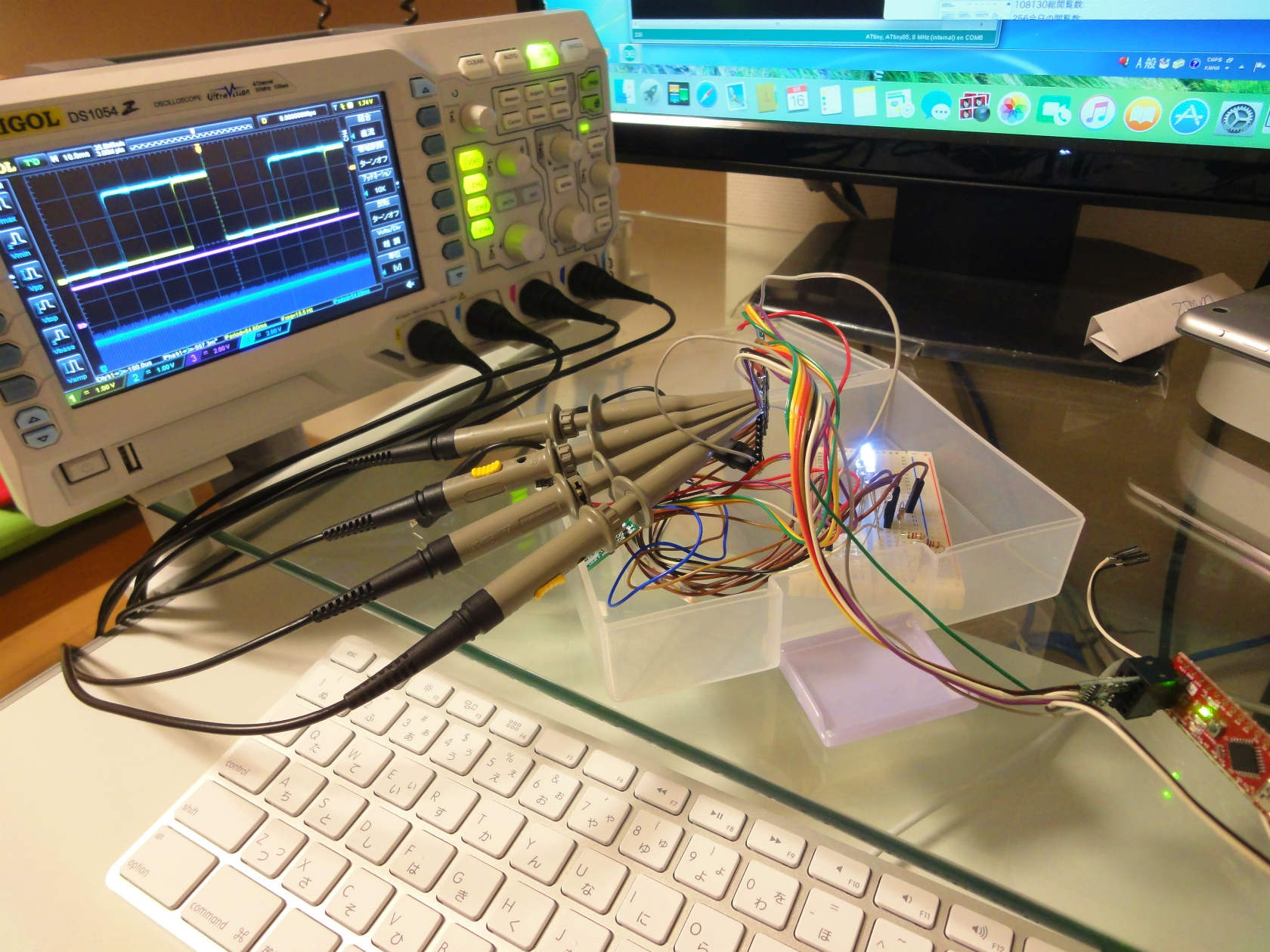

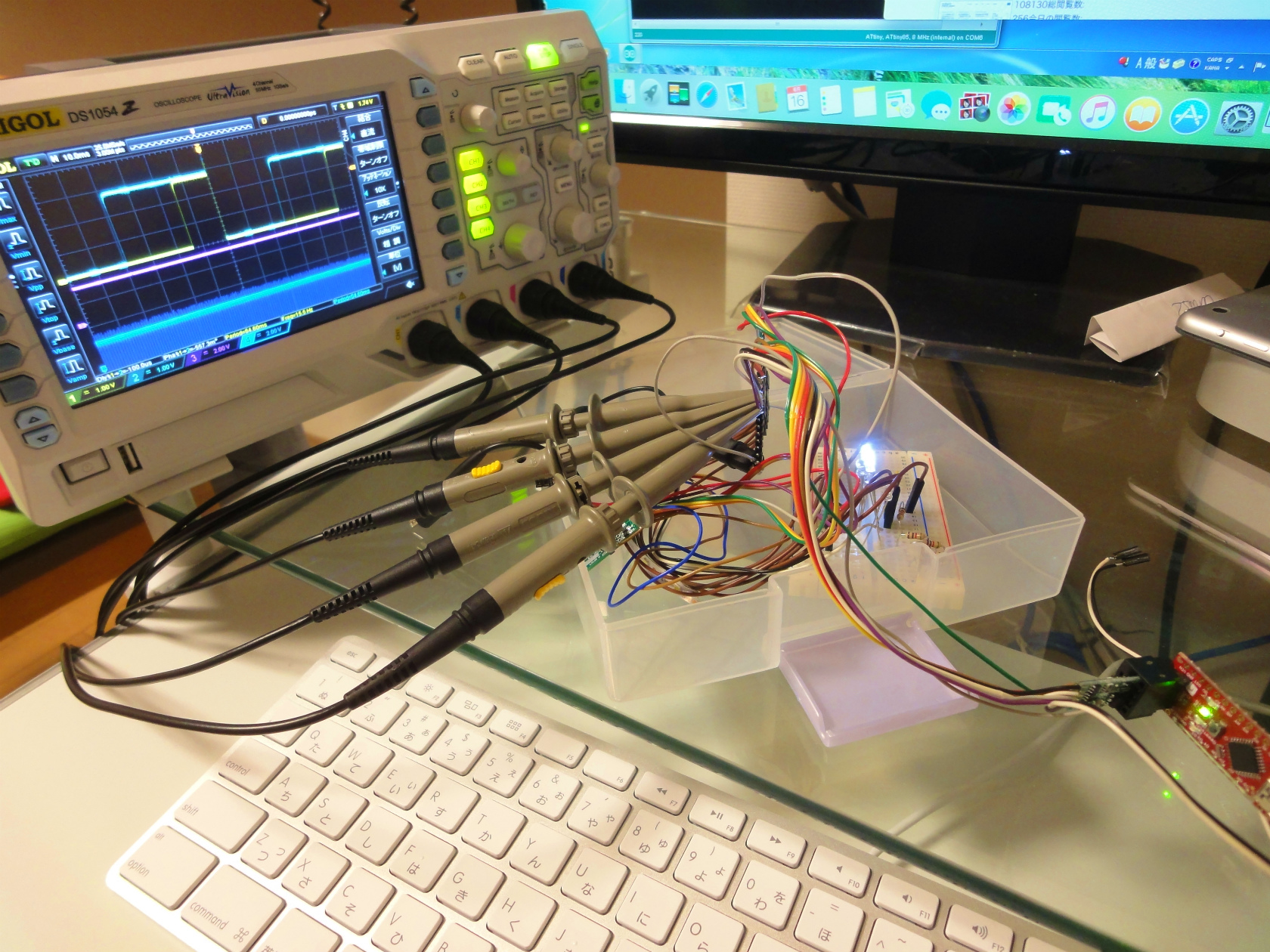

最近導入した DS1054を4chフルに使ってファンクション出力O1〜O4を観測。

NmraDccのライブラリは、Timer0 を使っているんですね。
要領悪くてpwm周りの設定に理解苦しみます(^^;
OC1B で 3pin PB4のPWMが制御できるのはわかりましたが、OC1Aがウンとも・・・

OC0A,OC0Bとか、Timer0周りは触っちゃいけないんですよね？・・・
ん、分周比はいじれないけど、OC0Aはいじってもいいのかな・・・

2016/06/15 (Wed) SmileFunctionDecoder動作確認

SmileFunctionDecoderVer2 の組み立て図のPDFファイルを
直接リンクで貼っていましたが、見れないようでしたので、
暫定ページを作りました。

http://dcc.client.jp/FunctionDecoderVer2.html
