2016/06/14 (Tue) SmileFunctionDecoder動作確認

ArduinoベースのDCC用FunctionDecoderVer2ですが、ちょっとづつやっています。

組み立て図を用意しました。
http://dcc.client.jp/img/sfd/SmileFunctionDecoderVer2Assy.pdf

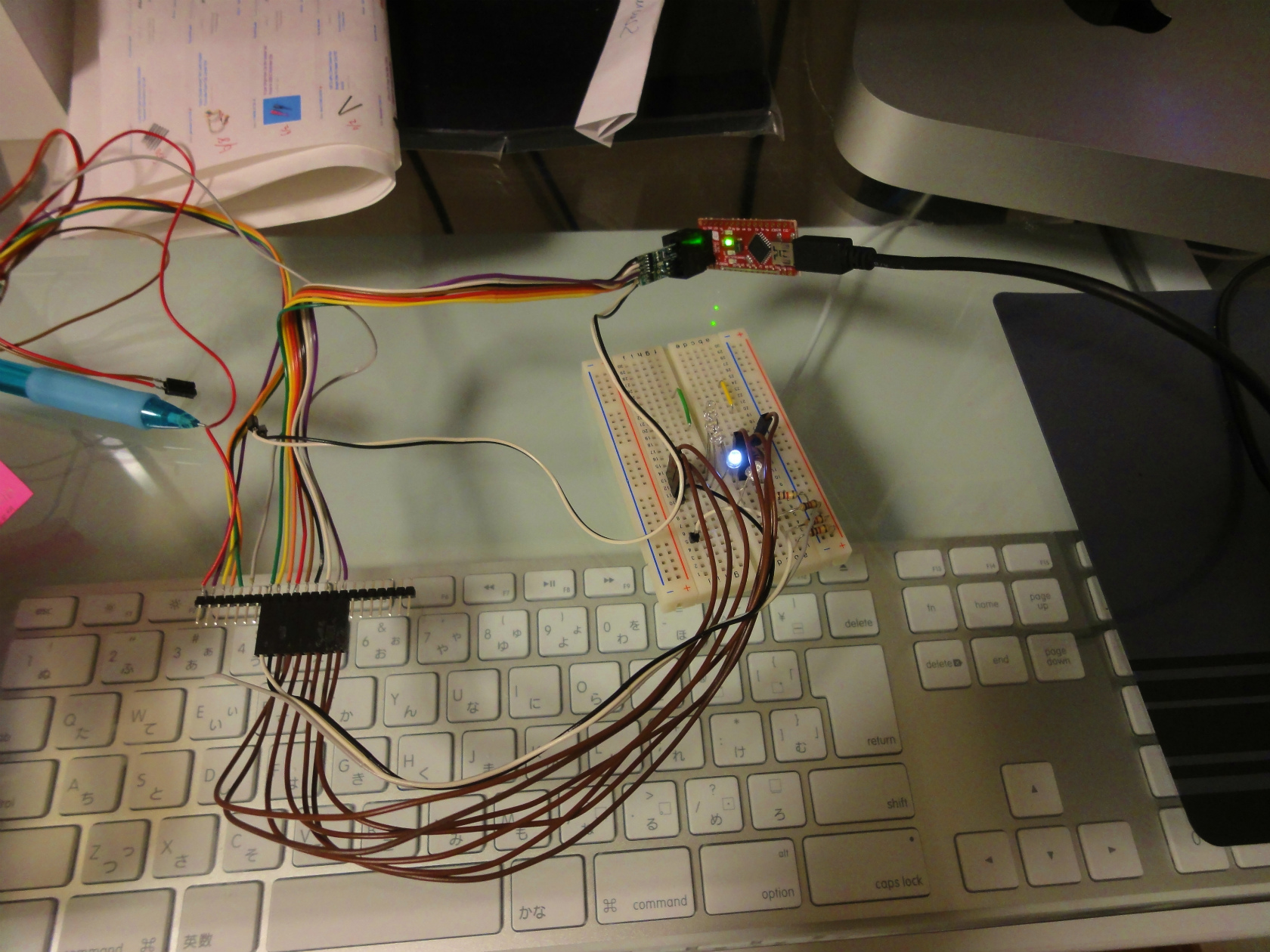

４ポートのLチカを確認して、OC1Bのanalogwriteを確認しました。
OC1Aはどうやってやろうかなで止まっています。



あとで参考にしようと思っているサイト。
http://www.technoblogy.com/show?LE0

今後の予定
・OC1Aのanalogwrite確認
・FETのGS間、DS間の波形を評価したいな。
・DCC ACKについて
・CV値書き換え確認
・ライトエフェクトの実装

進みが遅いので、評価の有志募集します(^^
スケッチをイジってくれると良いなー。
実装してみたいという人も良いです。
生板1枚100円、部品一式300円、レターパックだと360円。定型外だと重さによる(^^;
振込先は、楽天銀行か、ゆうちょです。

人柱になっていただける方は、通販サイトのお問い合わせからお願いします。
メルアド知っている方はそっちでも良いです。

2016/06/05 (Sun) SmileFunctionDecoderのショッピングカート

先走って、ページだけ作りましたw

http://ayanos.cart.fc2.com/ca0/4/p-r-s/

５枚で１セット部品全部付で人柱価格2,500円(予価)と値付けました。

KATOの「TF4　ファンクション付トランスポンダ 　\2,850 +税」よりはお求めやすくw

2016/06/04 (Sat) SmileWriterとSmileFunctionDecoderの勘合具合

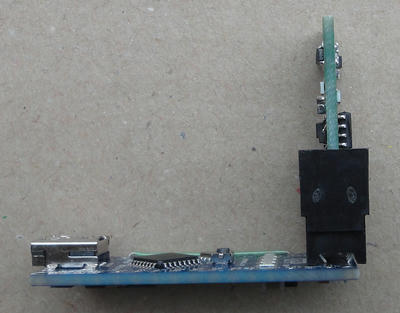

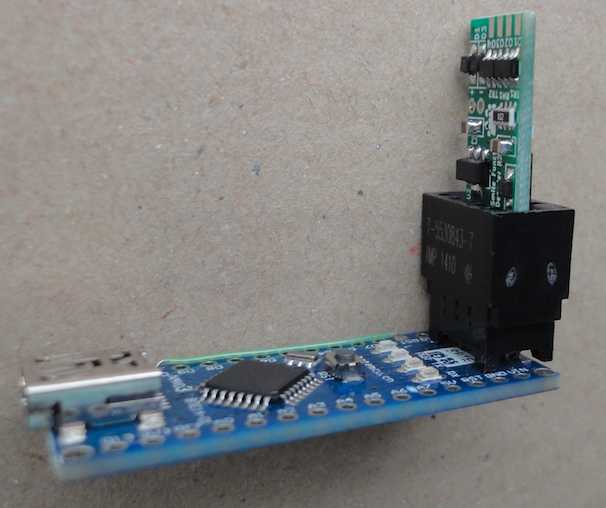

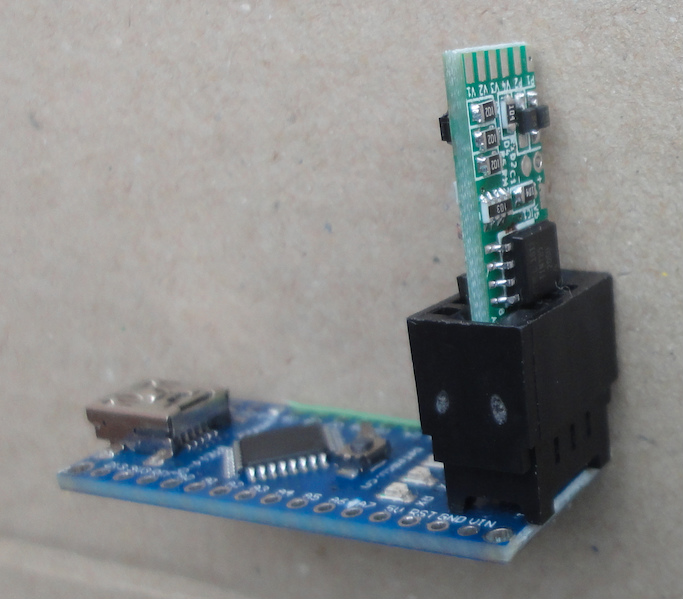

SmileWriterとSmileFunctionDecoderの勘合具合の写真を撮ってありましたので、
展開します。

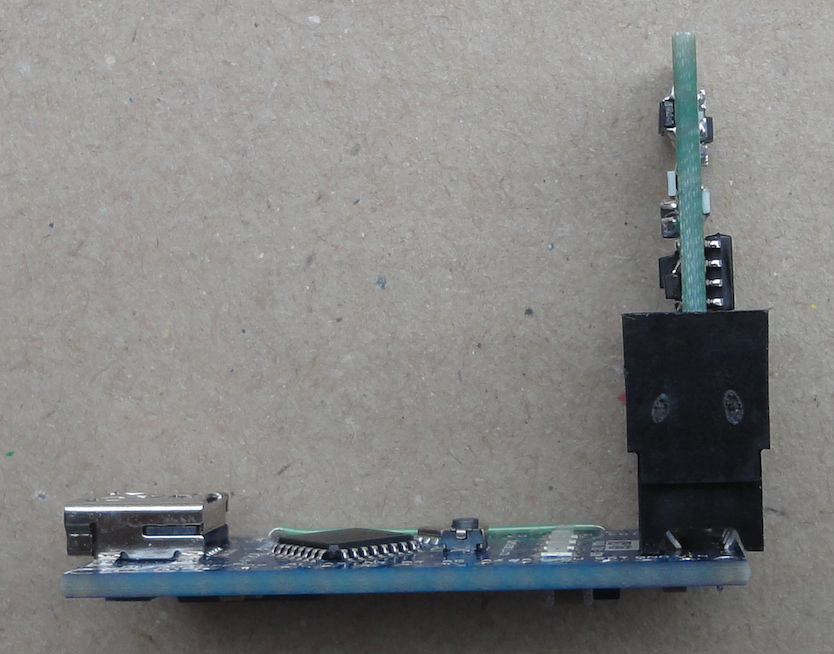

真横から。
ATtiny85 がコネクタに引っかかっている感じです。




でも大丈夫(^^; ちゃんと電気的にはつながっています。


日曜日に山形に移動なので、何もできません・・・

2016/06/04 (Sat) Smile Function Decoder 組み立てたよ

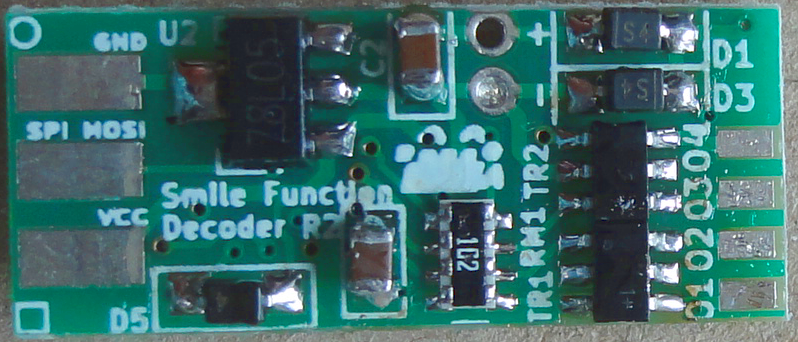

ArduinoベースのDCC用Smile Function Decoderを組み立ててみました。
一番小さいシルクはkicadで幅0.5mm,高さ0.4mm,太さ0.08mmで設計しました。
部品面はきれいに出ているのに、ハンダ面は擦れてしまっています。
O1とかは、幅0.7mm,高さ0.7mm,太さ1mmで設計しています。

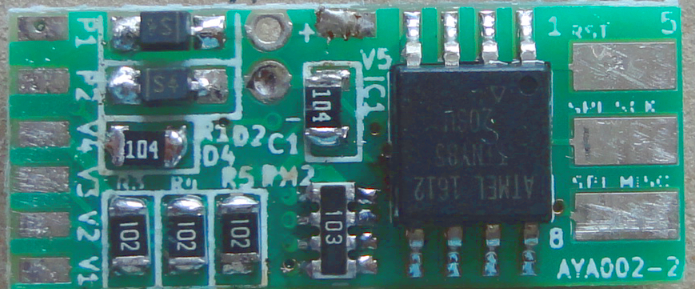

実装した感じ。
抵抗は0805にしたので、ハンダ付けしやすくなりましたね。
一方、ネットワーク抵抗とFETは試練ですw。

R2にコンデンサを実装しちゃっていますw


C1に抵抗を実装しちゃっていますw
ATtiny85のFootPrintは修正したので、付けやすいです。(^_^)


R2、C1に間違って実装していたのに気がつかなくて、ブートは書き込めないし、
スケッチも書き込めなかったので、ちょっと焦りました。

スマイルライタに接続して、ブート書き込み、スケッチ書き込みが所まで、
確認しました。

2016/06/04 (Sat) Smile Function Decoder

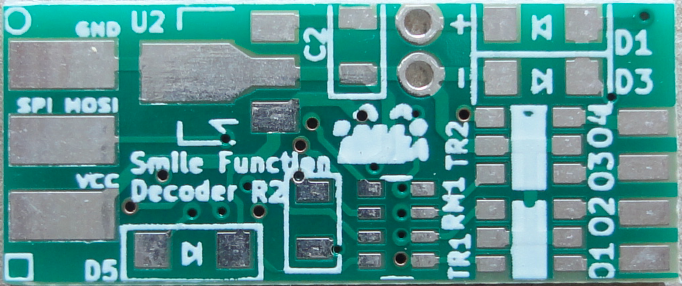

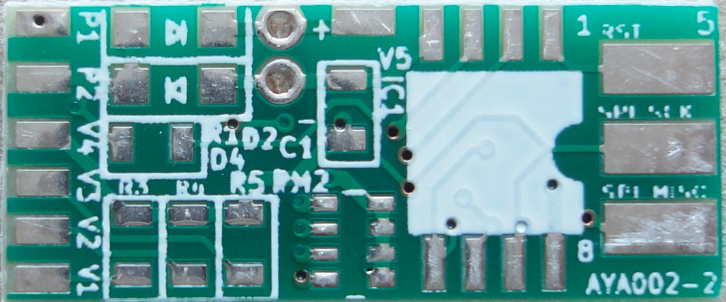

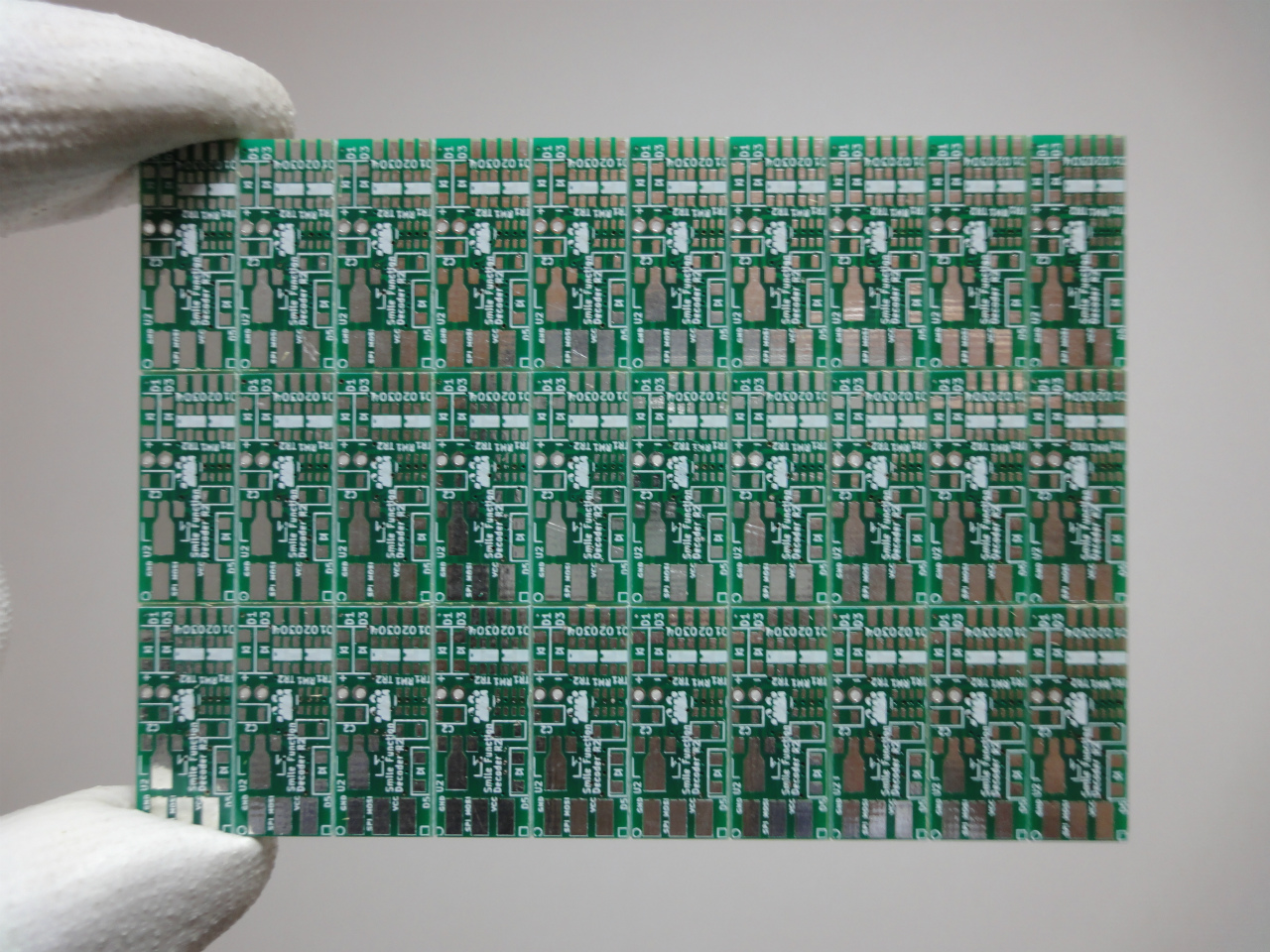

というわけで、ArduinoベースのDCC 4fx Function Decoder基板です。
抵抗は0805にして大きくしたけど、FETとか今回もっとひどいのは4回路入りのネットワーク抵抗w
はんだ付けできるのか？！

こういうルーペを買ってこないと辛いかも・・・
