2016/05/22 (Sun) ももいろクローバーZ

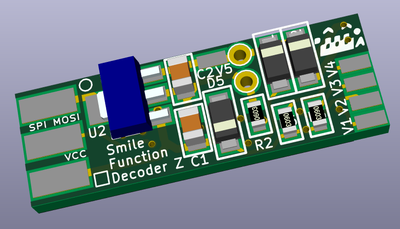

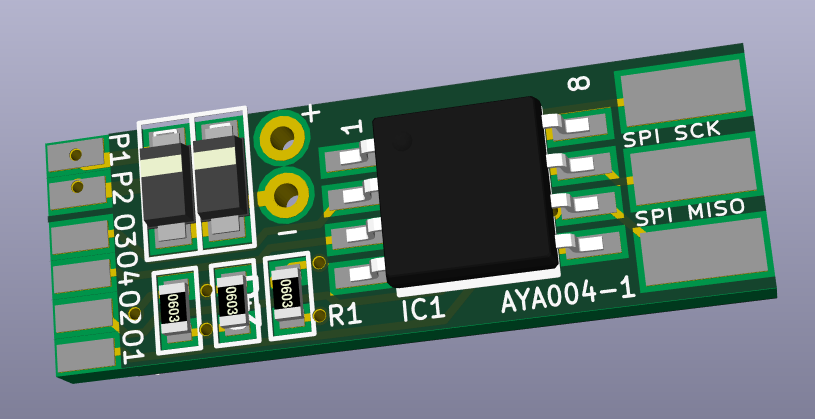

抵抗を1608(0603)サイズに変更して、Zゲージ用のFunction decoderの完成です。
DRCも通っているので、そのまま作れます(^^








kicad でこねくり回して1日が終わってしまいました・・・

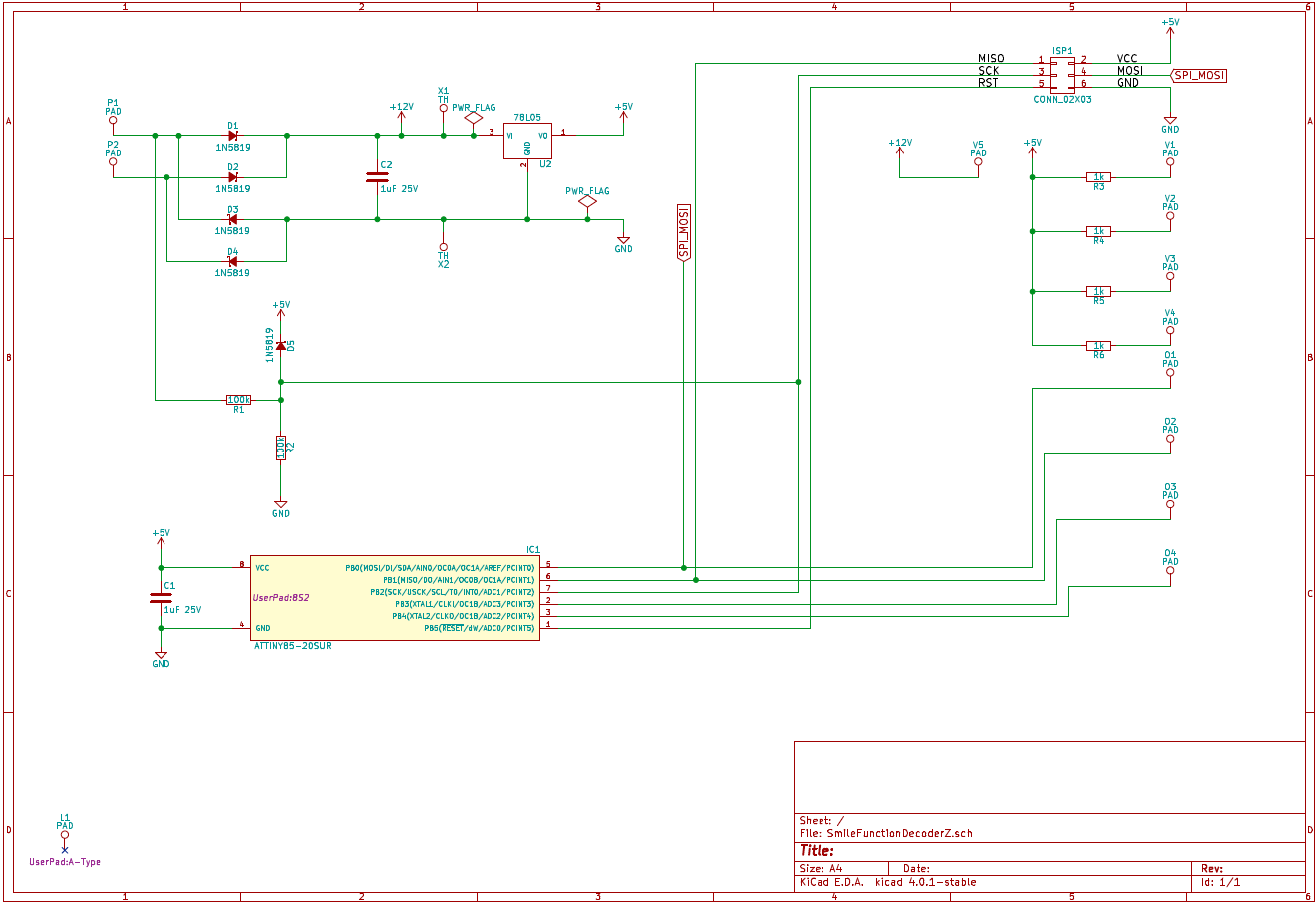

2016/05/22 (Sun) SmileFunctionDecoderZ

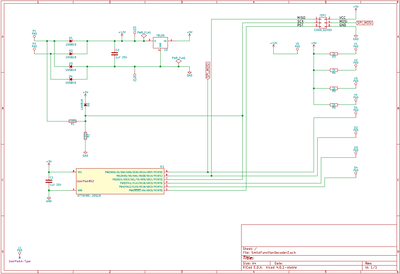

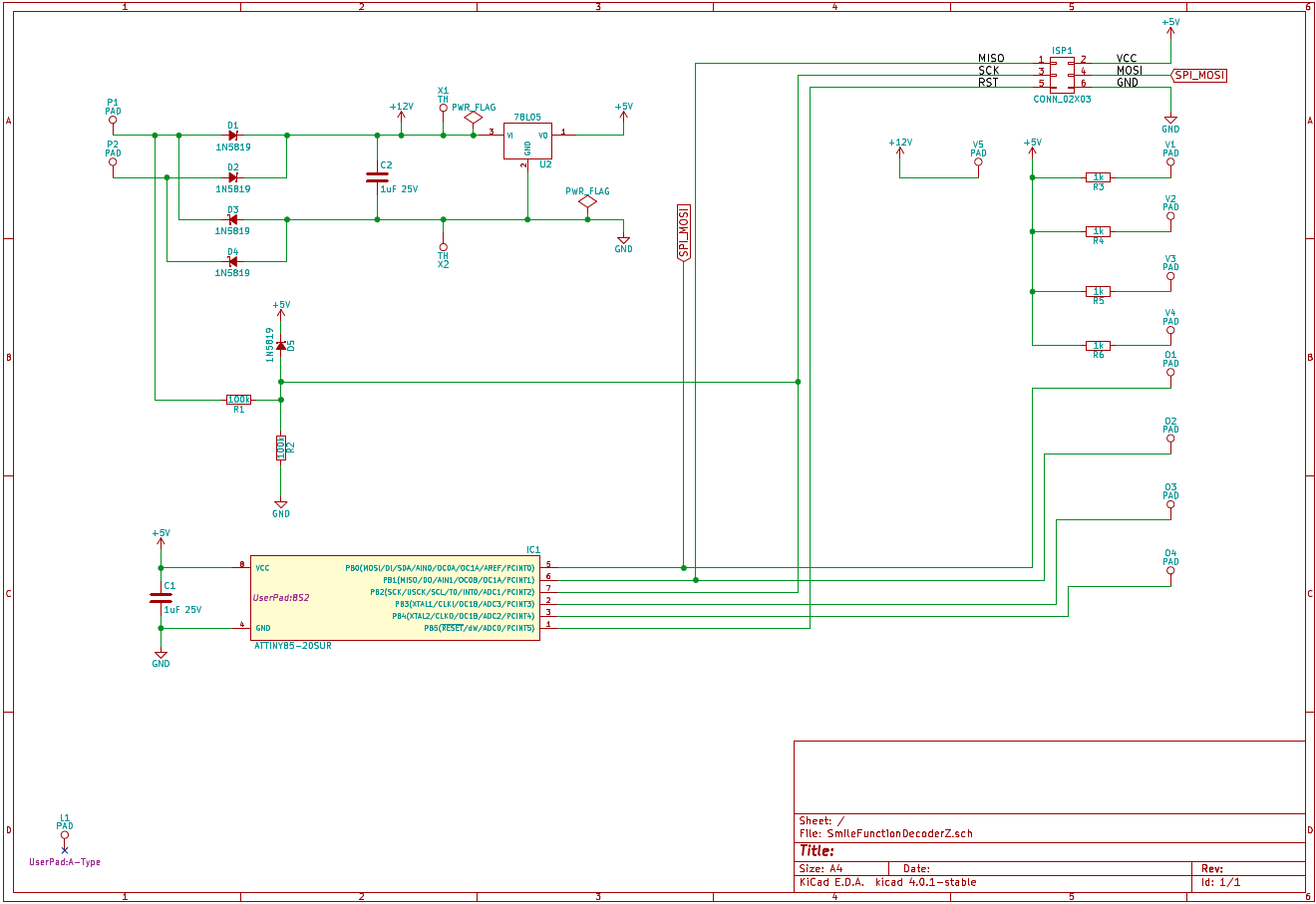

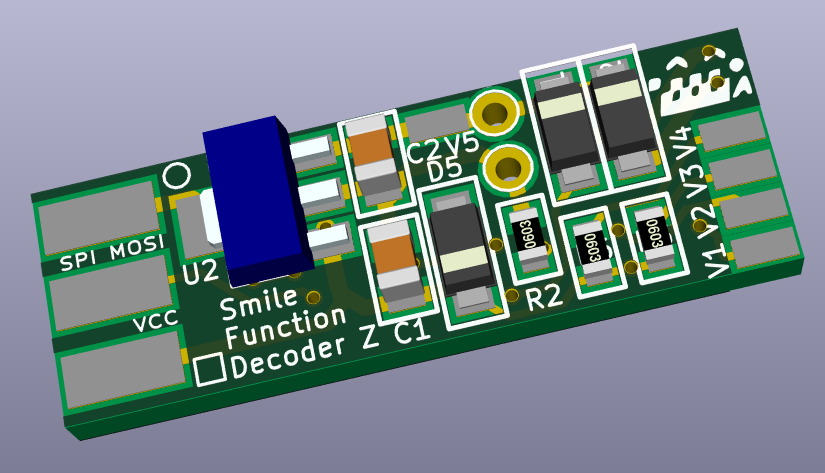

といわけで、ArduinoベースのDCC用 Smile Function Decoder Z
4FXですね。
ATtiny85のI/Oのシンク能力だけでLEDくらいは点灯するでしょう
というコンセプト。

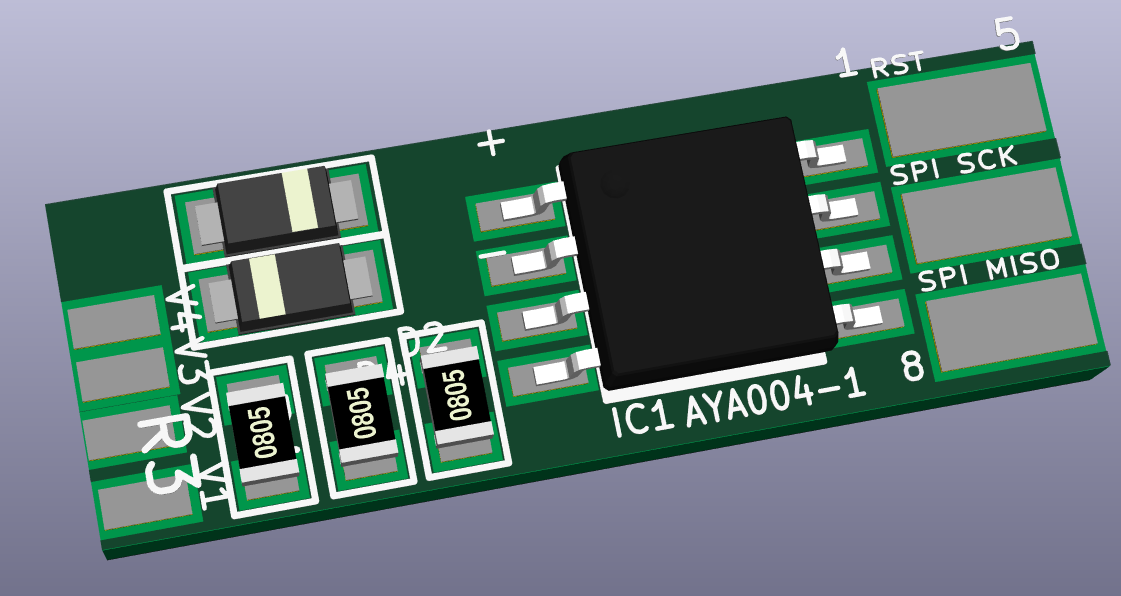

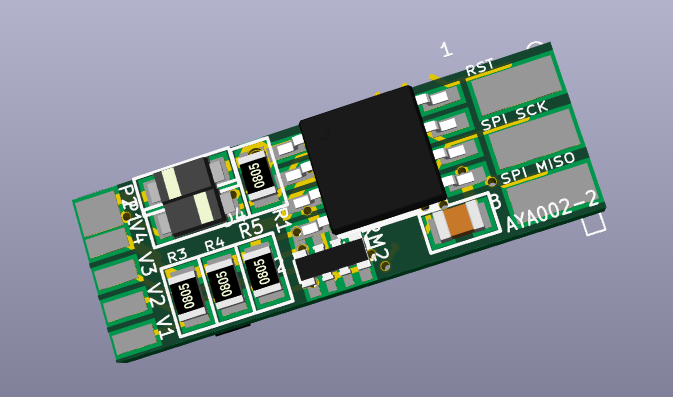

抵抗とコンデンサは0805の大きさではどうやらパターンが通らないので、
0603に落とせばいけそう。

2016/05/19 (Thu) Smile ConnectorとSmile Function Decoderの位置関係

部品実装は縁から６mmからかぁと調べると、ATtiny85は縁から4.3mmでした・・・
一応CADで確認しておこうと・・・

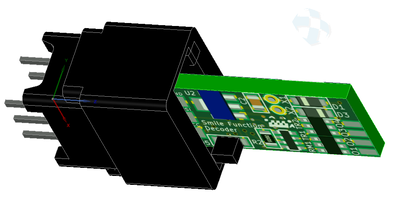

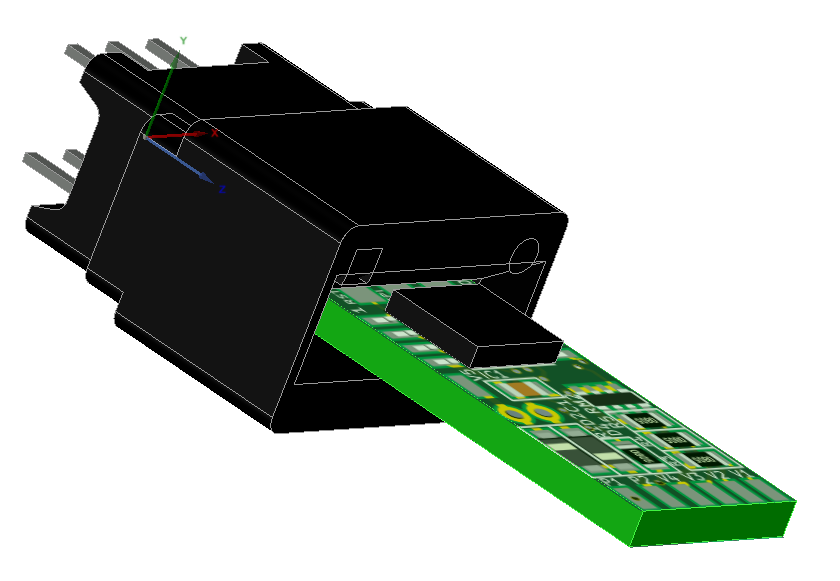

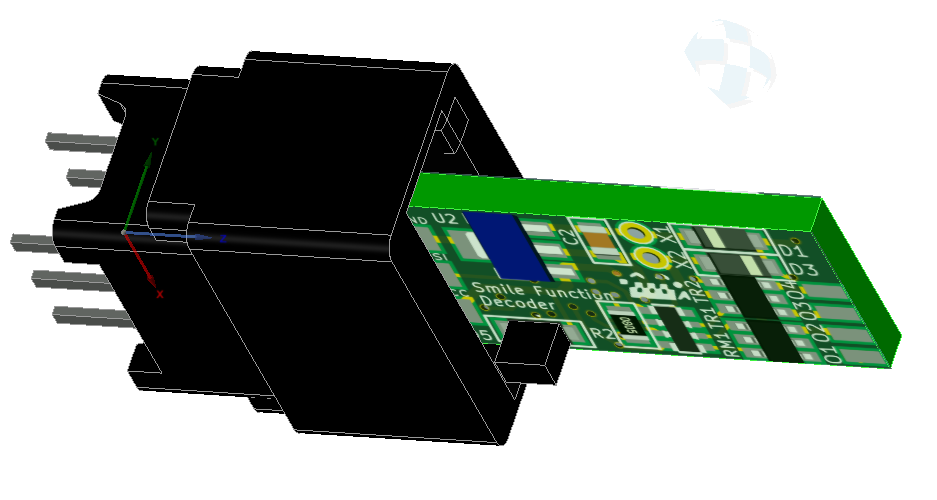

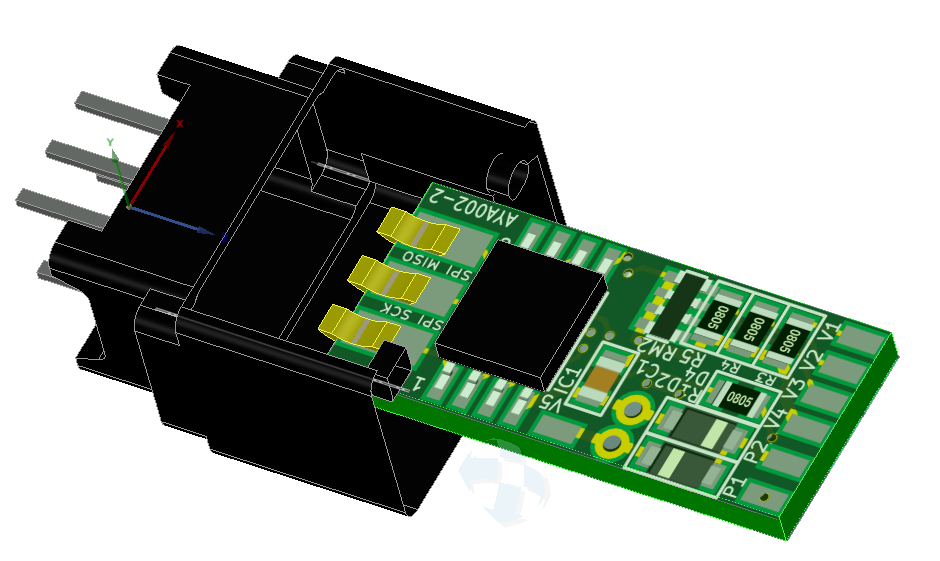

やっつけで、DesignSpark MechanicalでSmileFunctionDecoderのモデルを作って、
何となくPADに接点が当たっている位置まで差し込んで・・・



ショットキダイオード高くしすぎましたw

コネクタ側が斜めにカットされているからあたらないようです・・・


でも、早速規格違反です・・・(^^;

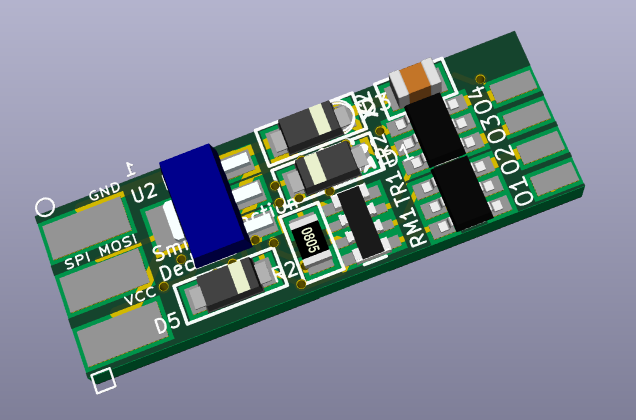

2016/05/19 (Thu) スマイルコネクターＺ規格のSmileFunctionDecoder

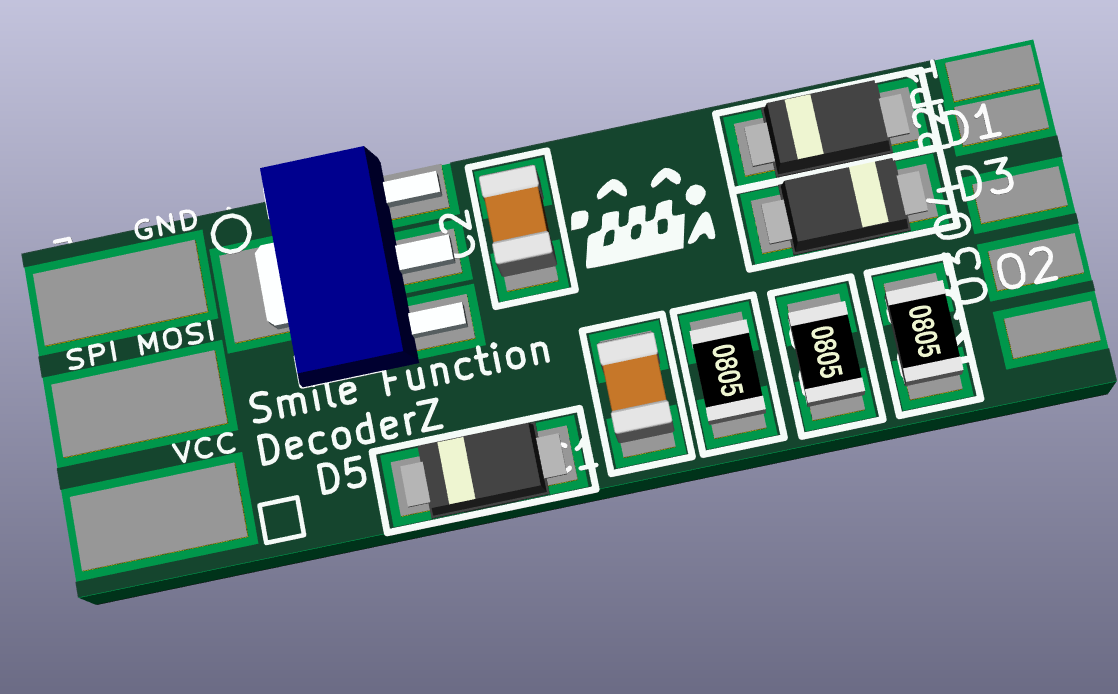

スマイラーさんが、Zゲージ用スマイルライターZ規格を発表していましたので、
Smile Function Decoder の Zゲージ用ですw
幅7.8mmはかなり細いですね！

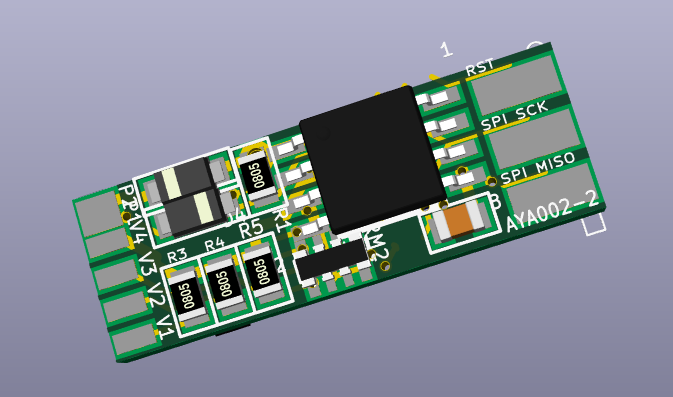

pin間２本の４層基板で設計しないと、パターンが通りませんね。

atmega328pは、そもそものらなさそうw

2016/05/18 (Wed) Smile Connector mini

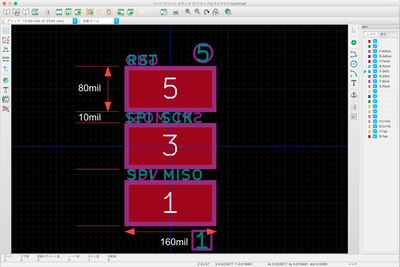

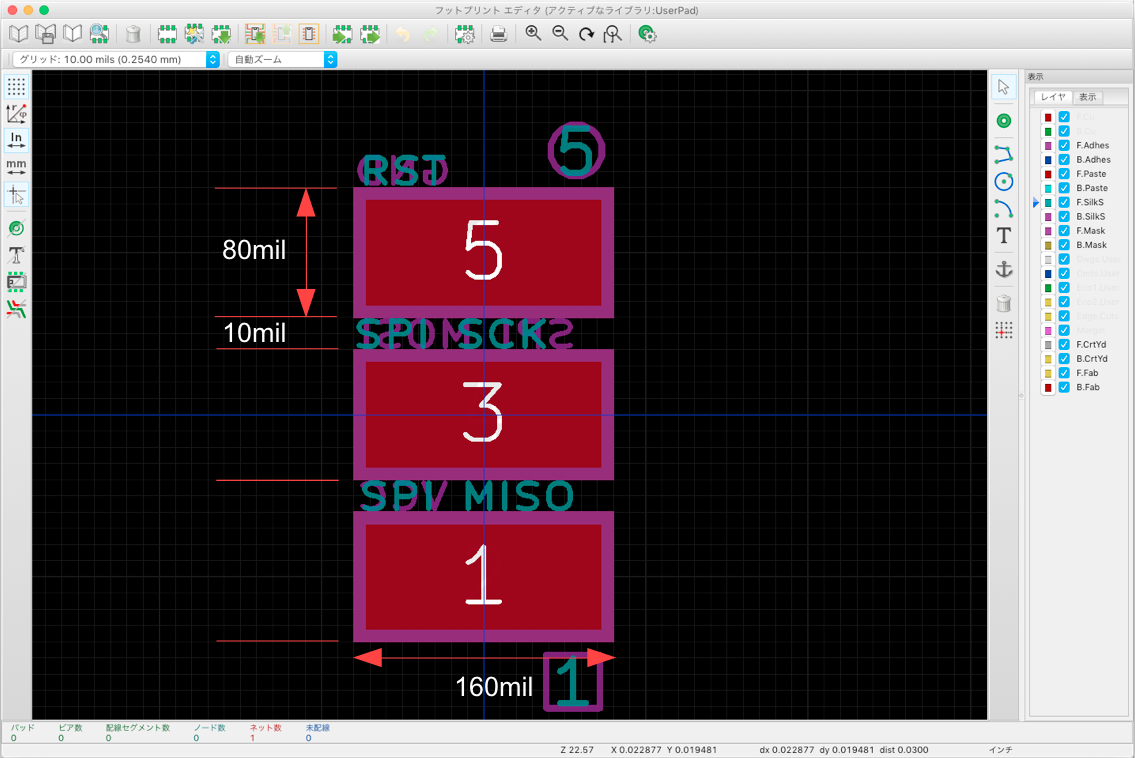

参考に、現状のSmileConnectorMiniのfootprintの寸法はこんな感じです。

Padの大きさは80mil x 160mil
Pad間の間隔は10mil で作っています。



スマイラーさんのブログによるとPad幅が3mmなので、160milから120milに小さく
できそうですね。
