KATO Nゲージ E7系 北陸新幹線 が全車両揃いましたので、一部DCC化して動かしてみました。





先頭、最後尾は Smile Function Decoderを入れています。
モーター車はDCCフレンドリデコーダ+SmileFunctionDecoderいれて、室内灯とパンタスパークを担当。
中間車にこの前、SmileFunctionDecoder+テープLEDを入れた車両です。

各車両DCCコマンドを受信する為、室内灯ON/OFFに時間差があったりしますね・・・
あと、レールがノーメンテなので、キープアライブコンデンサを入れておかないと
ダメですね(現在は付けていません)

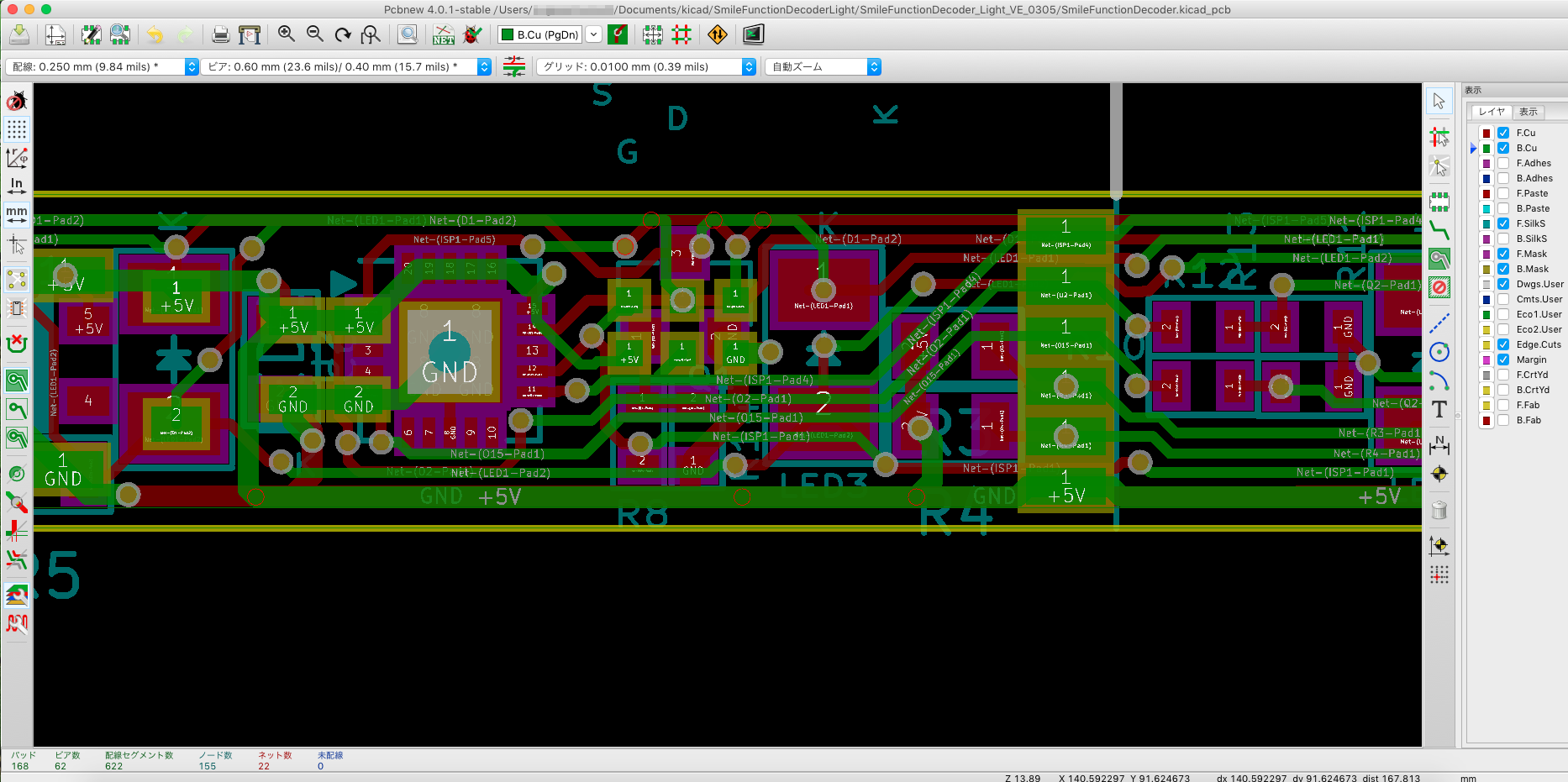

さて、Smile Function Decoder Lightですが、押しのけ配線を酷使していますが、
1、2本が通らない・・・

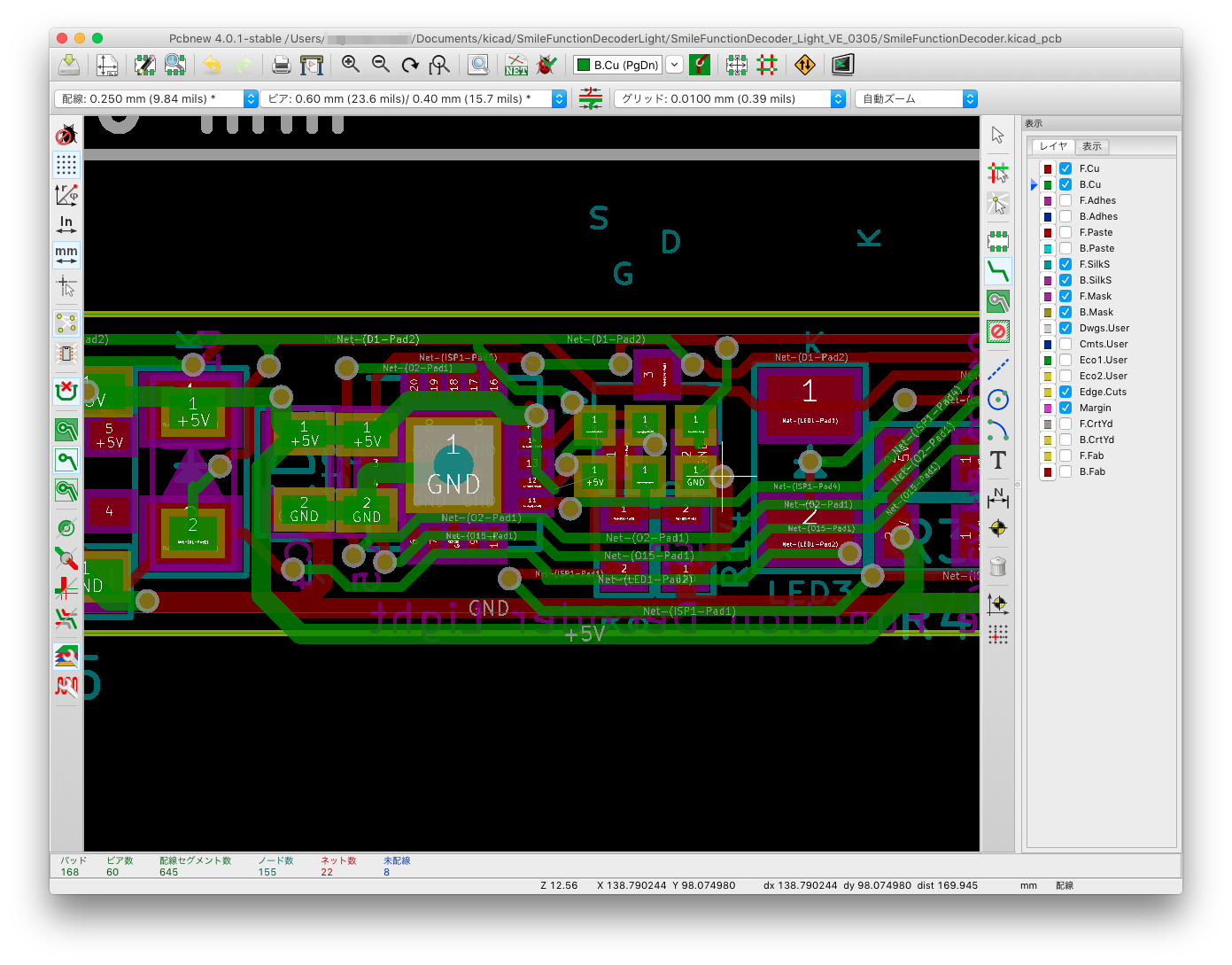

押しのけ配線機能の影響で、基板外形から+5Vラインがはみ出していますw

【追記】なんとか、全てパターンをつないで収まりました!
DRCでエラーになっているけど、基板縁からの20milのパターン禁止に
ちょっと触れているだけなので、気にしない。
PADにビア有りは仕方がないw
後は、自動で引かれた変なパターンを直したり、ひき回しを調整したり、
シルクを調子したりします。
