また妄想です(^^;

KiCadをVer4.0.1からVer4.0.5にアップデートしたら、作りためた3Dモデルが闇に葬られて
しまいダメージがw  (osx版は4.0.5が最新なのです)

仕事で12時間CADを使った回路図書きっぱなし、家では寝るまで回路図・パターン修正。
ばあさんから、階段に手すりを付けて欲しいとの依頼を受けて、現地調査やホームセンター
で物色。ホワイトデーのお返しの品の買い出し・・・

CADやりっぱなしはマズイです。macの前に座ると睡魔に襲われるようになりました。

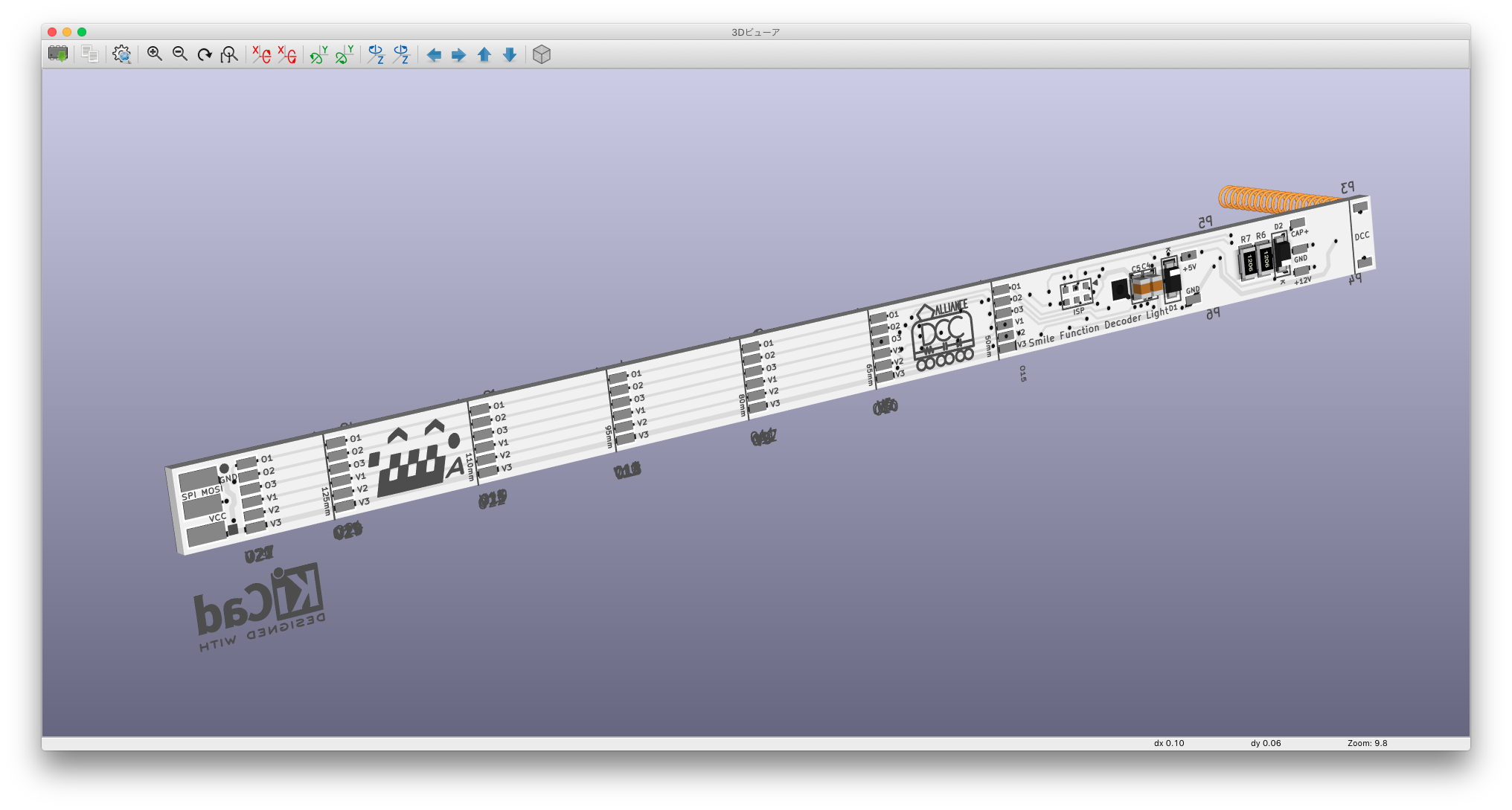

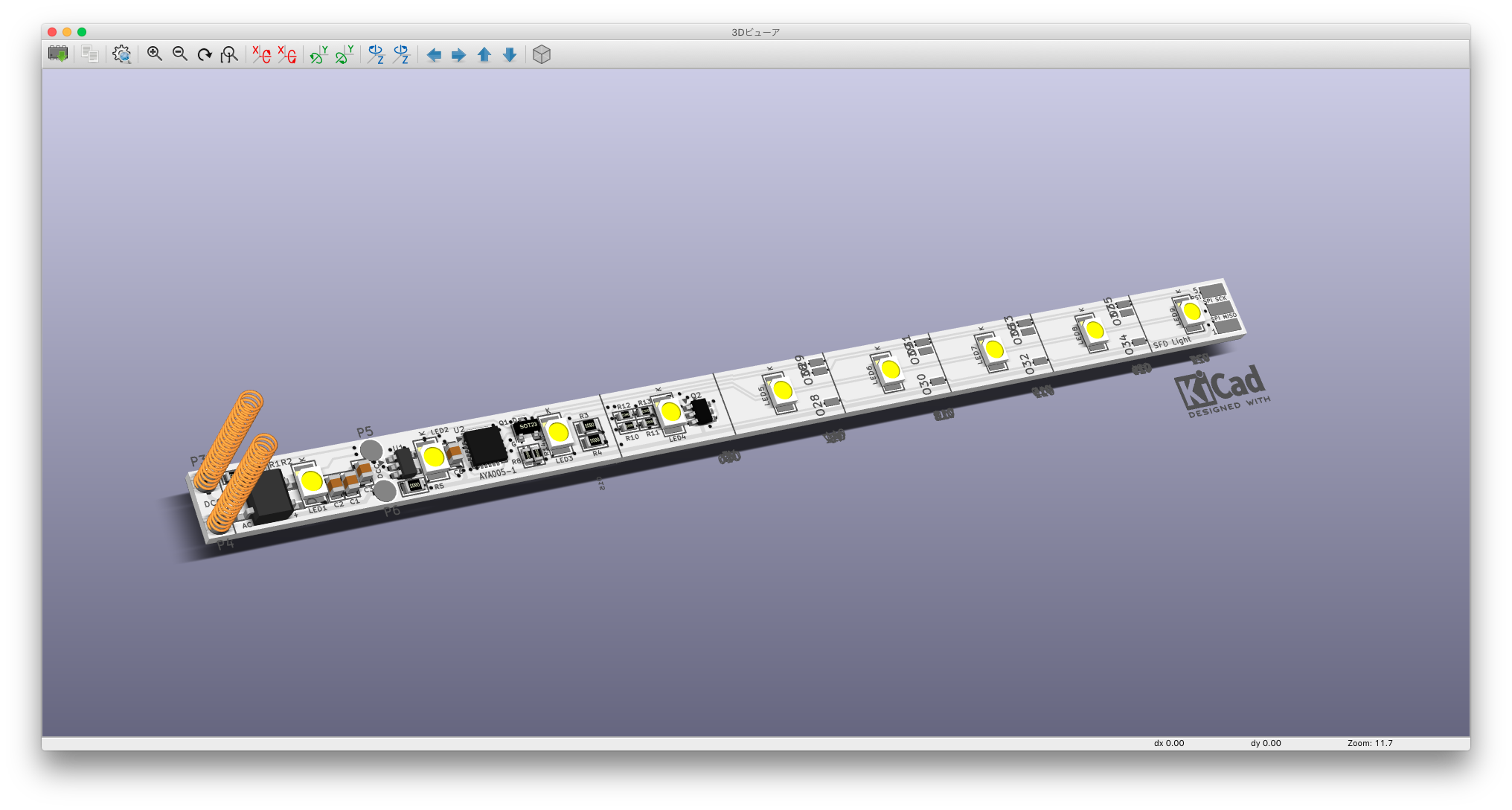

さて、集電スプリングをどこからか持ってきて、付け足しました。
それっぽくなってきました!





キープアライブコンデンサ充放電回路と、DCC受信回路に保護回路を追加しました。
それと、基板を切り詰めると、プログラムの書き換えは、pogo pinによる書き換え
のみになってしまうので、半田面側にスマイルコネクタの一部信号を配置中です。
(線を繋げば書き換えできるようになります)

気がついたら、基板の大きさが 8mm x 140mm x 0.8mm になっていました。
こびとさんが7.8mmから8mmにしてしまったようです(^^;
