2016/10/05 (Wed) ロコスロットルの検討

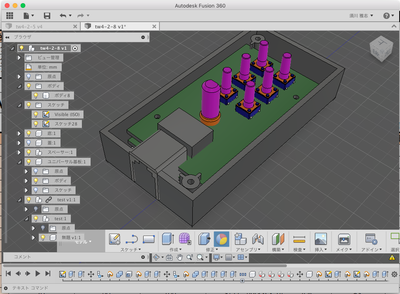

Fusion360を使って、タカチのTW-4-2-8がちょうどいいかなと思って、
ロコスロットルの構造検討と基板レイアウトを考えています。
三面図からの3Dモデリングという手引きを見ながらw
なんとか形を作ってみました。
（stepファイル（モデルデータ)をダウンロードさせて欲しいw
大きさは、40.3mm(w)  x  20mm(h) x 80.3mm(d)です。



RJ14とロータリーエンコーダーの実装の関係で基板は２回建てに
しないといけないのがわかったのですが、
機構図面に心得wが無いので、精度よく作れません。
（使い勝手がわからないので、目視で置いているし(^^;

さらに、上蓋との関係（7seg、ボタンをくり抜かないと・・・）
は、今の技量では不可能ですw


あ、そおいえば、loconetのケーブルは、上出し、下出し、どっちが使いやすいかな。
