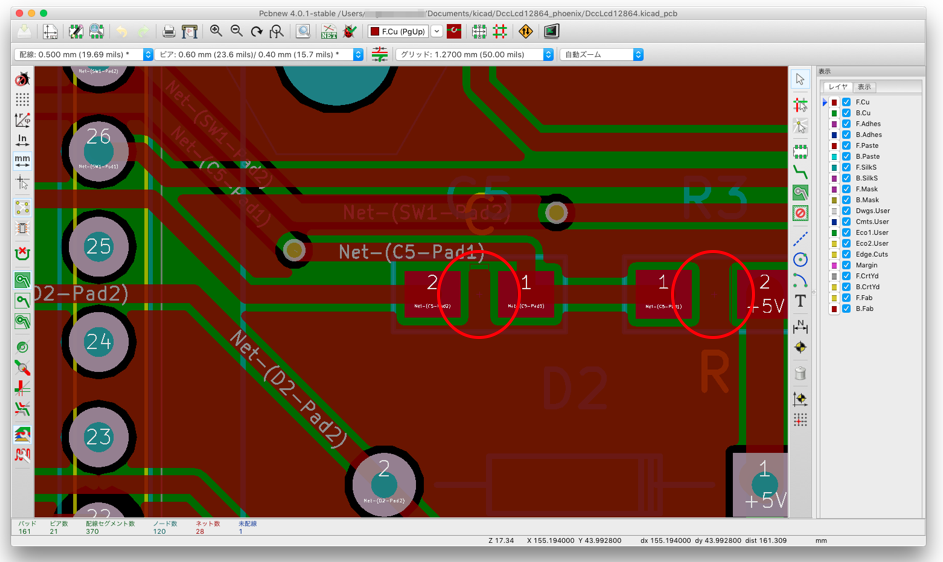

何を言っているかと言いますと、下図の様に、SMD抵抗の下までベタGNDが
作られていてちょっと気持ち悪かった。

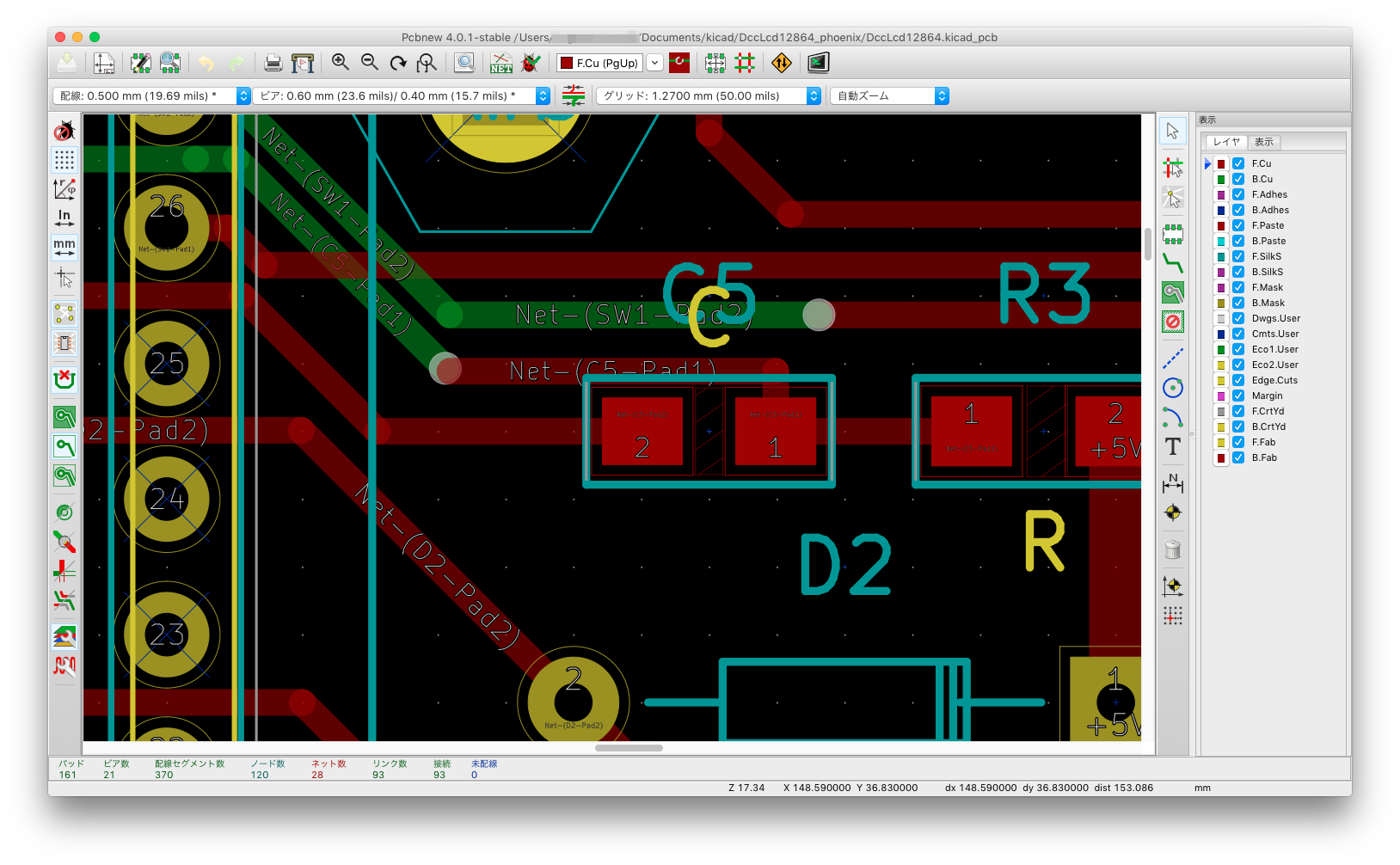

PAD間に、パターン禁止の設定をしてあったのですが・・・

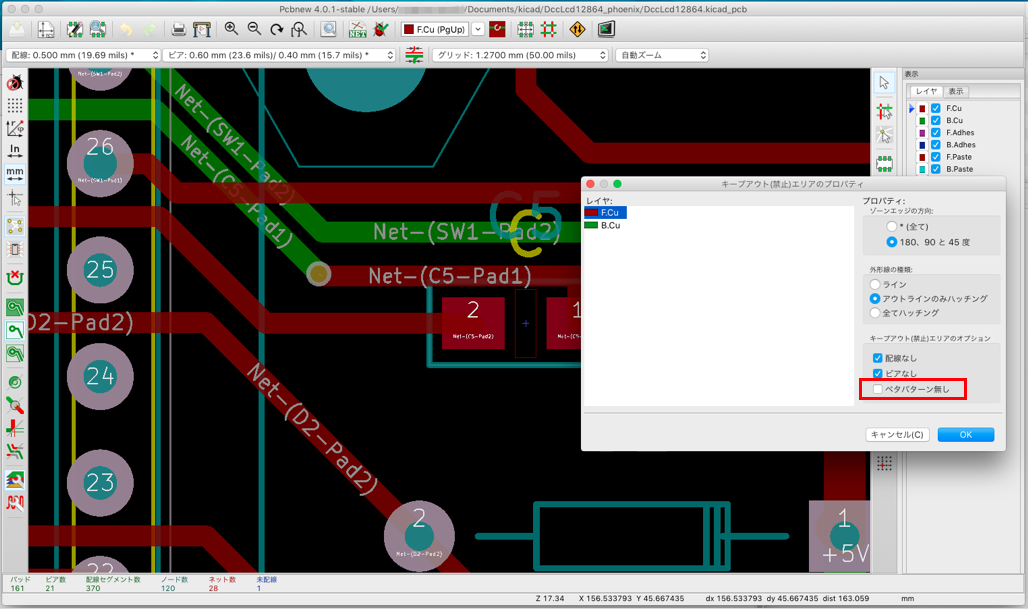

「ベタパターンに無し」にチェックが入っていない・・・これか。
 パターンは引かれないのに、なんでベタGNDが引かれるか不思議でしたが、
 謎が解けましたw

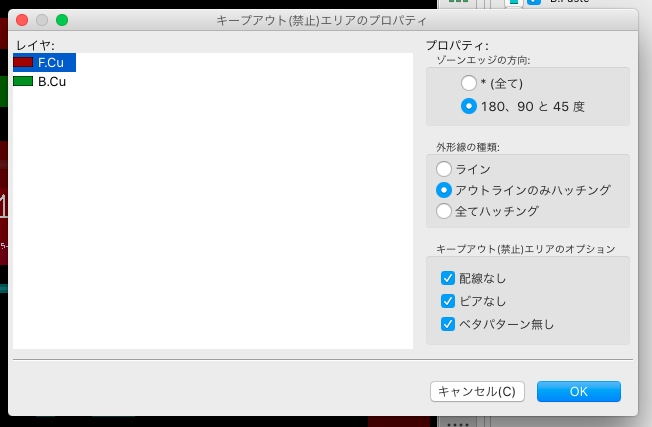

「ベタパターンに無し」にチェック入れて。

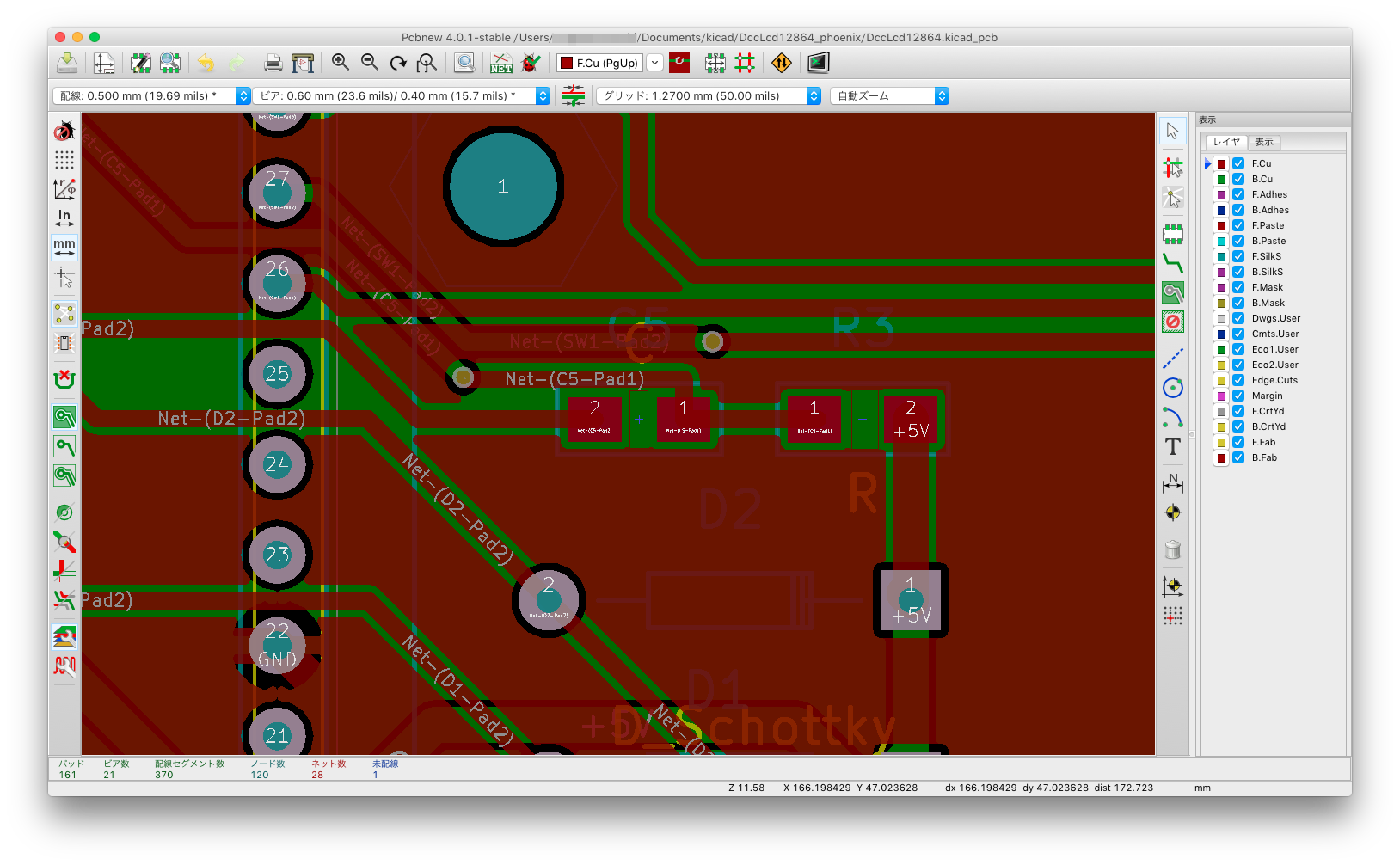

再度GNDパターンで塗りつぶすと、うまくいきました。
さて、やり方がわかりましたので、再度作り直します。

ついでなので、ショットキーダイオードもSMDタイプにします。
