連投ですみません。
まだパターンいじっています。

部品登録時に回路図のピン番号と、フットプリントのピンアサインが不一致になっていたのを発見。

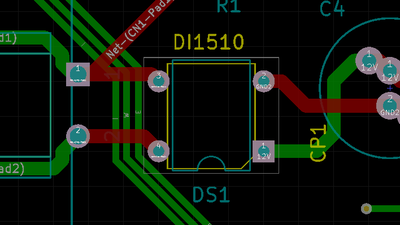

まずはダイオードスタック。
入力と出力がバラバラで危なかった・・・

DCC信号の下に、SPIの信号が這っているのですが、パターンが直交しているので良いことにしています。

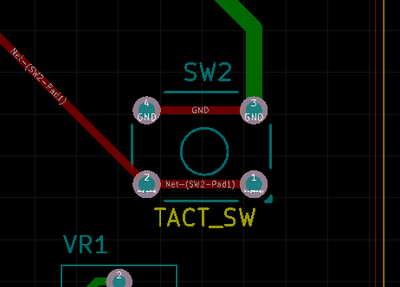

タクトスイッチ
入力と出力をショートさせていまいたw
違和感を感じてテスターでチェックしたら、1−2共通、3−4共通でした。


明日は原寸大でガーバーデータを印刷して寸法のチェックを行います。


いずれも、KiCadで持っている回路図のシンボルに、自分で作ったフットプリント・3Dモデルデータを
関連付けていましたが、これに不一致が生じていました。
結局、回路図のシンボルも新たに作り直して、パターンを修正しました。
