Kicadのオートルータを使って、自動配線してもらったものに対して、気に入らないところを
修正していきます。

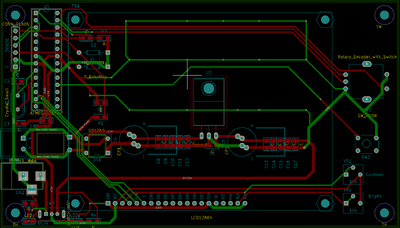

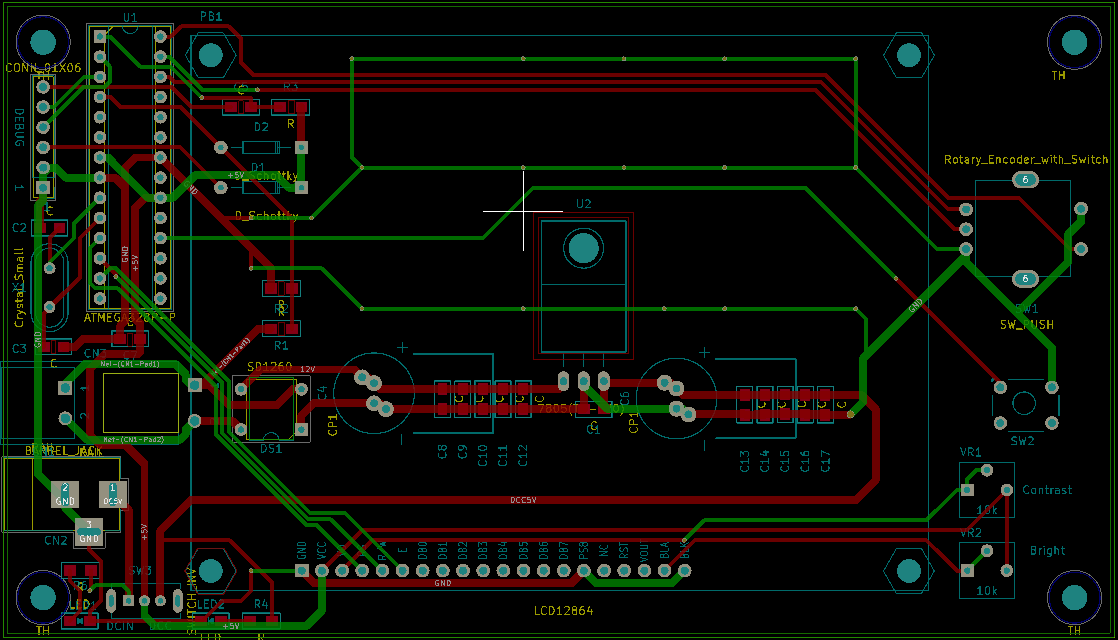

・オートルータ配線直後

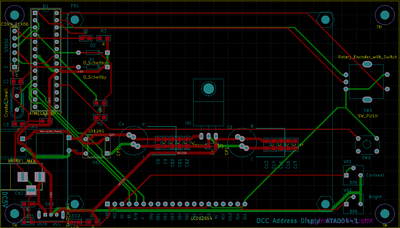

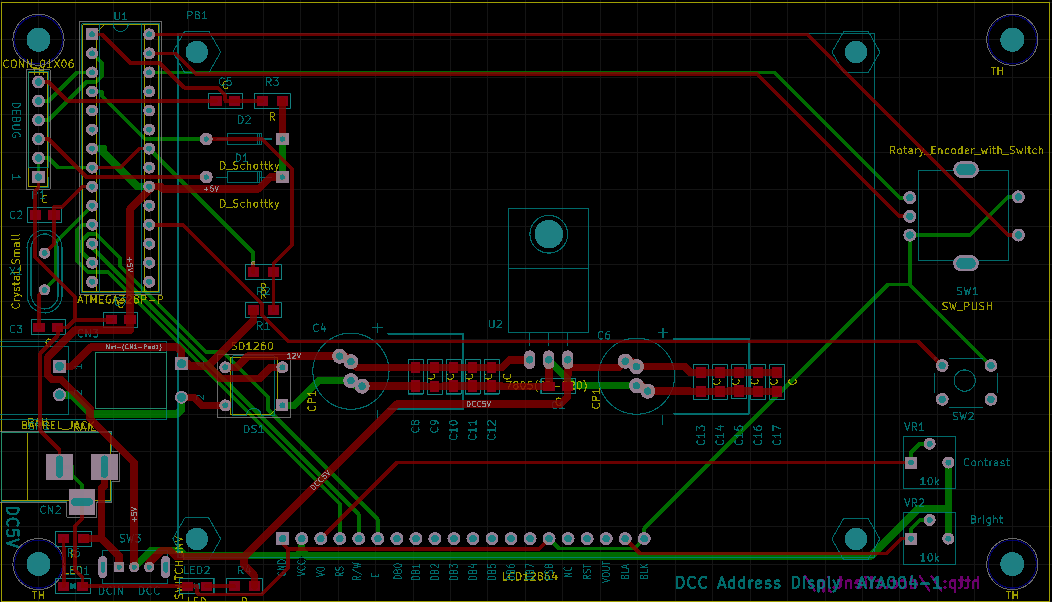

・手修正後

ずっとこねくり回せていられるので、仕事でパターン設計したら設計効率が悪くて
仕方が無いですねw
ちなみに、2日間くらいいじっています。
上側に意味不明な緑の四角いパターンがあると思いますが、部品面から半田面に
ビアを打つためのダミーパターンです。

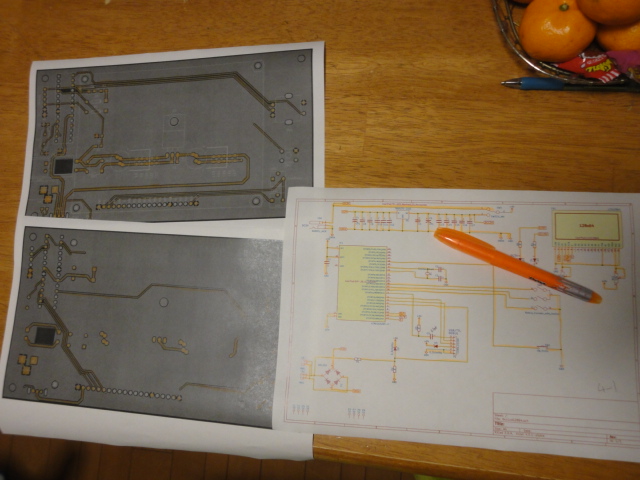

2倍にして印刷して、回路図とパターンチェック。部品の極性も合わせてチェックします。


基板の大きさは、80mm x 140mm の大きさになりました。

基板名のシルクを入れ忘れていたので、それを追加して、ガーバーデータ作るだけです。


ーーーーー

色々な撮影にコンデジをつかっているのですが、今はSONYのサイバーショットDSC-WX5です。
でも、レンズ収納カバーがうまく閉まらないのと、電池がうまく充電してくれないのと、
電池交換すると、毎回日付等の初期設定が必要なので、めんどくさくなってきました。

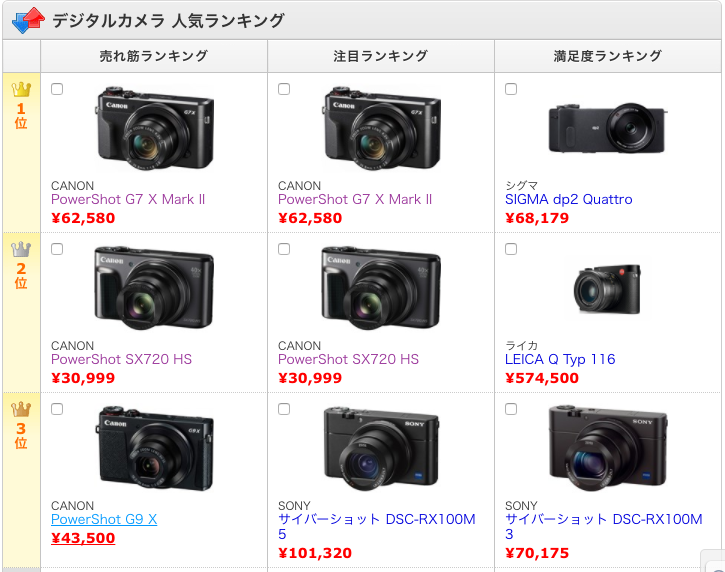

価格COMで表示される、CANONのGX7とかSX720を買っちゃおうかなーと
眺めています。
