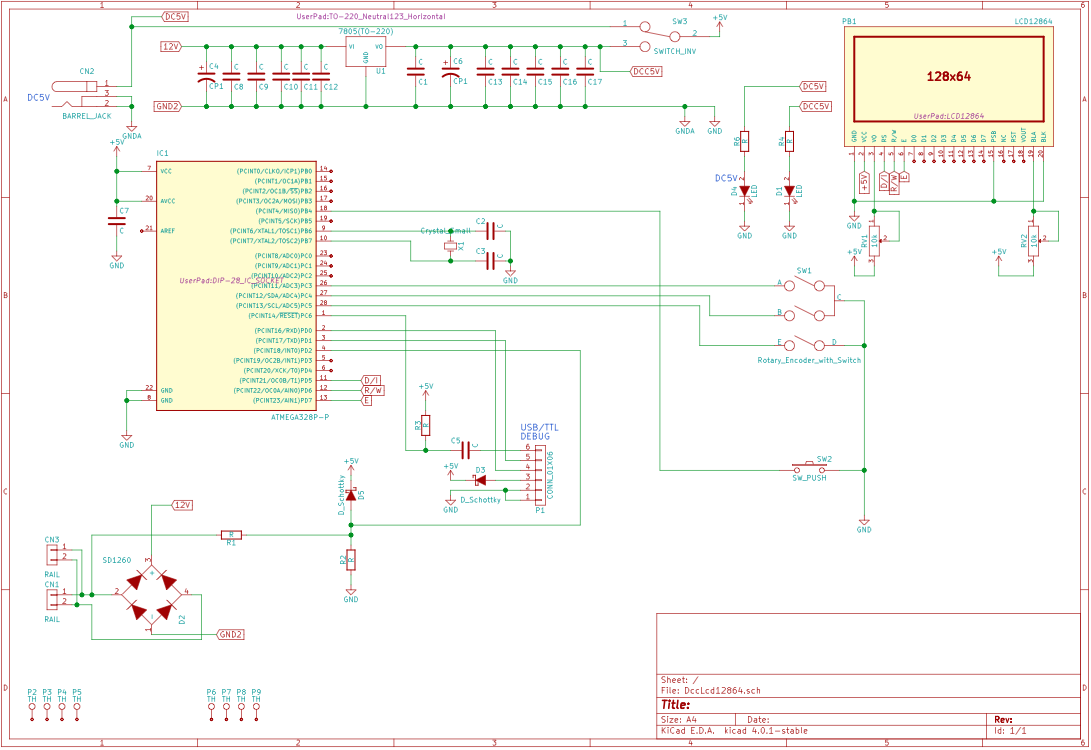

回路図はこんな感じに。
・電解コンデンサレス化(セラミックコンデンサを並べられるようにしました)
 (タンタルコンデンサにちょっと興味を示しましたが・・・)
・DCCのからの給電だけでも動く予定
・KATOのコネクタに対応予定

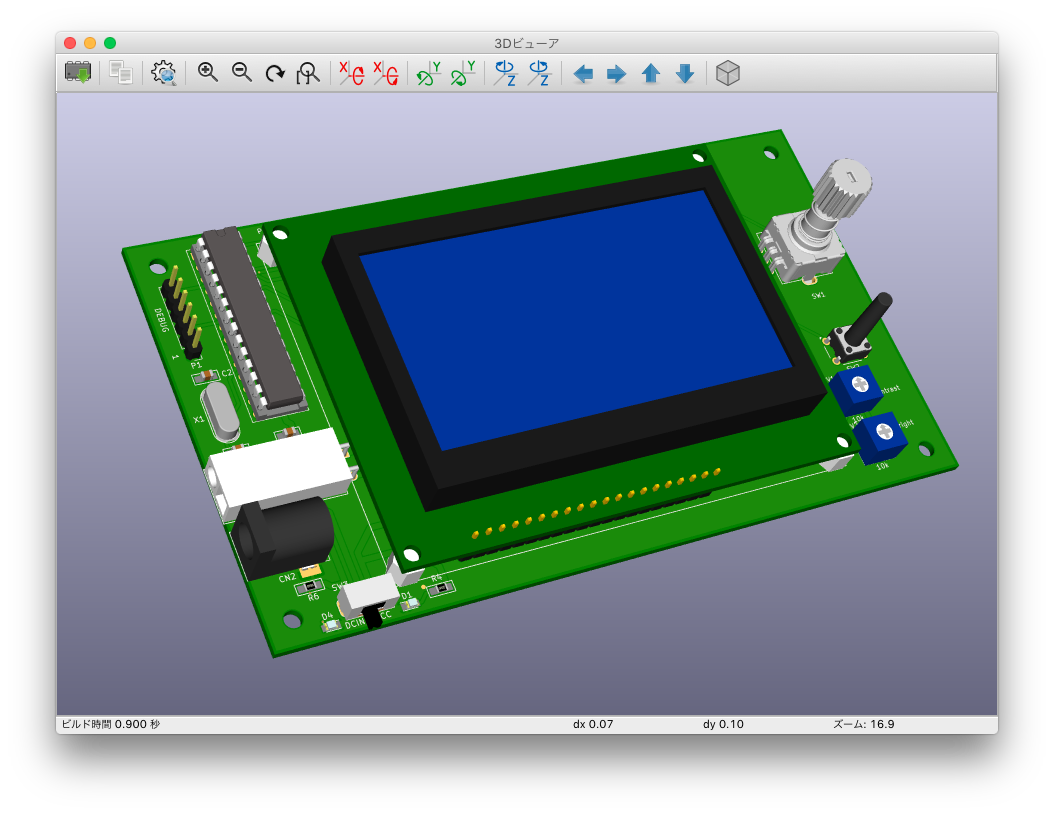

DCCコネクタ:フェニックスコンタクタタイプ

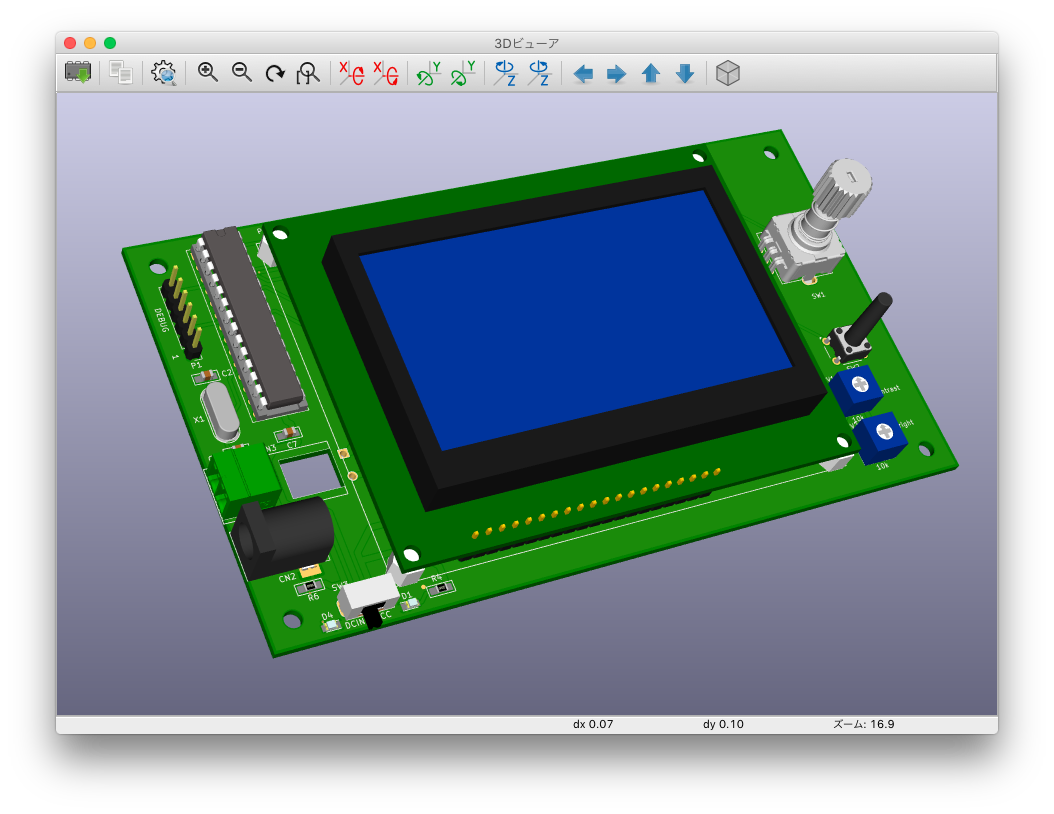

DCCコネクタ:KATOタイプ

GNDベタパターンだらけに。
DCC信号をダイオードスタックで整流した直後にGNDベタパターンに落ちちゃっているので
直さないとな。

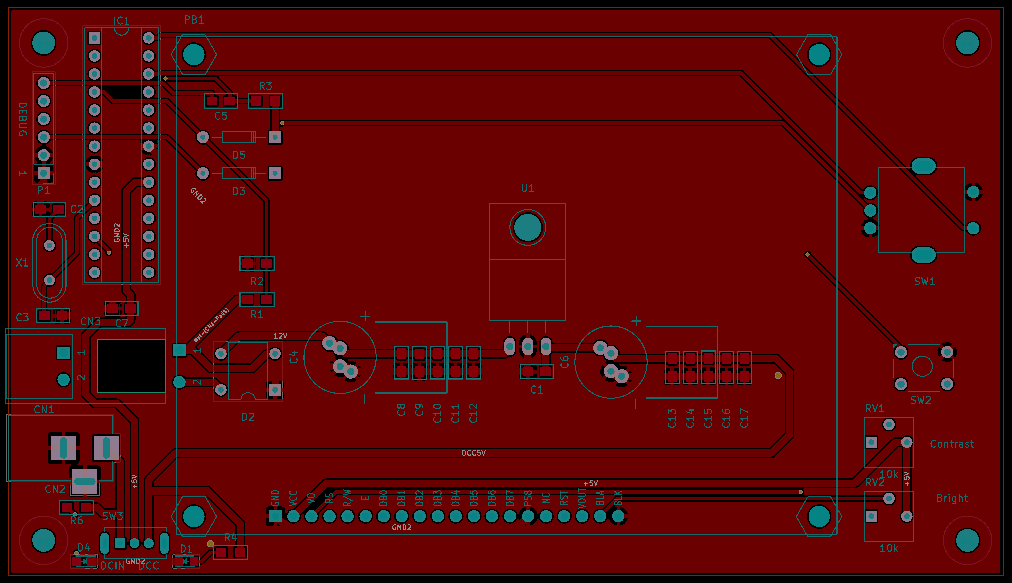

部品面

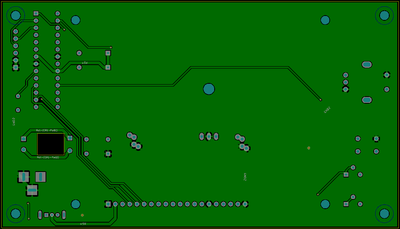

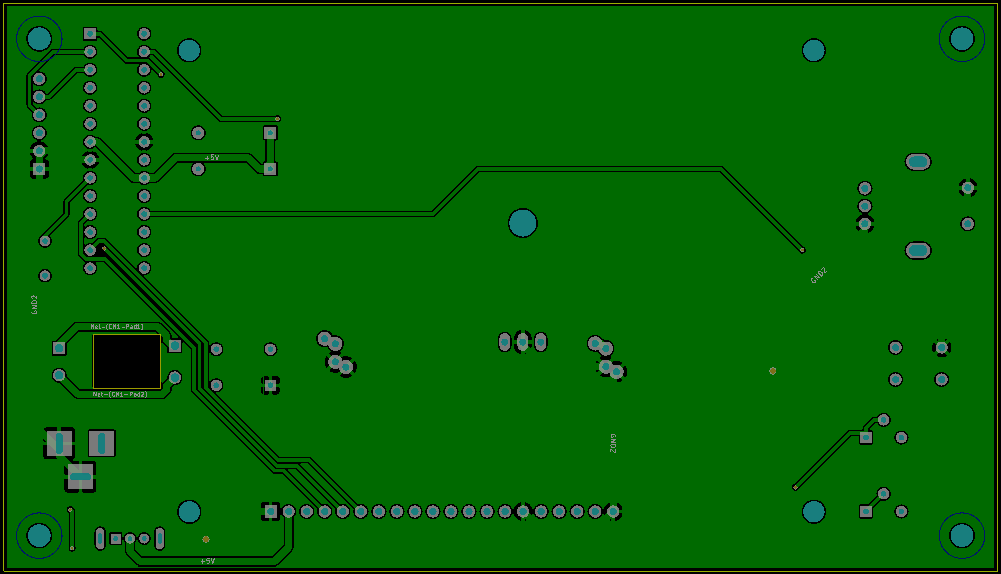

はんだ面


ブログ書いていて気がついた
・GNDベタパターンにVIAを適当に追加。

今回、Kicadでガーバーデータを作ると、NPTHファイルができていた。
後で参考にするサイト
NPTHのファイルの添付
http://www.kicad.xyz/entry/elecrow-hyouka






拍手[0回]

PR

無題

タンタルコンデンサは故障モードがショートなので、怖くて使えないですね。
by やあさん URL 2017/01/04(Wed)08:26:39 編集

無題

コメントありがとうございあす。
そうなんですよねぇ。過電圧にも弱いし。
逆電圧を印加させたら爆発ですし。
小さくて良いんですけどね。

で、10uFのセラミックコンデンサを5個並べることにしました。
by あやのすけ 2017/01/04(Wed)09:52:33 編集
