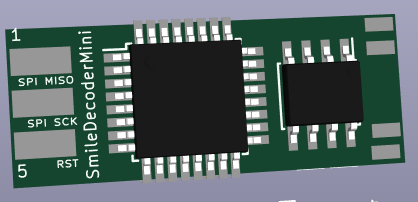

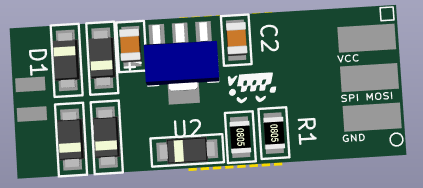

2016/05/24 (Tue) SmileDecoderMini（モーターデコーダ）

ATmega328Pが380milに入るのかなと思って、ちょっと検証。
物理的には入るけど、淵までパターンを持ってこれないから、
実装はできないかも。

あれ、ATtiny85 でもモーターデコーダとして対応できるのかな。

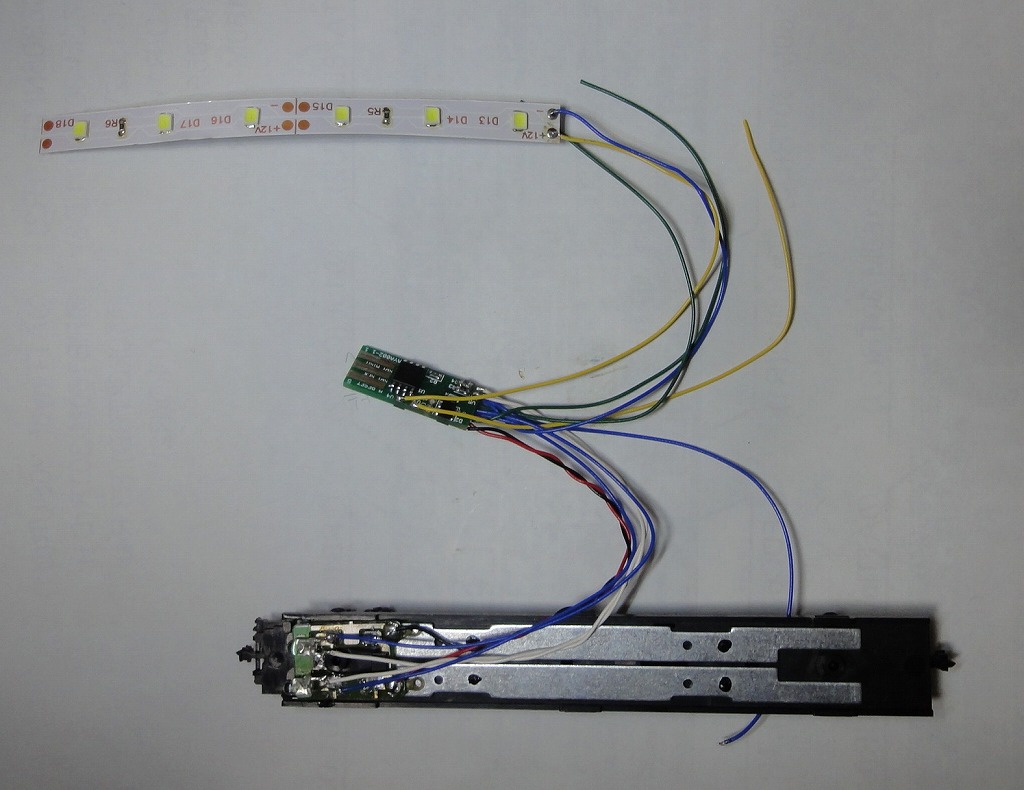

2016/04/16 (Sat) Smile Function Decoderを車両に組み込んでみました

くわしくはWebでw

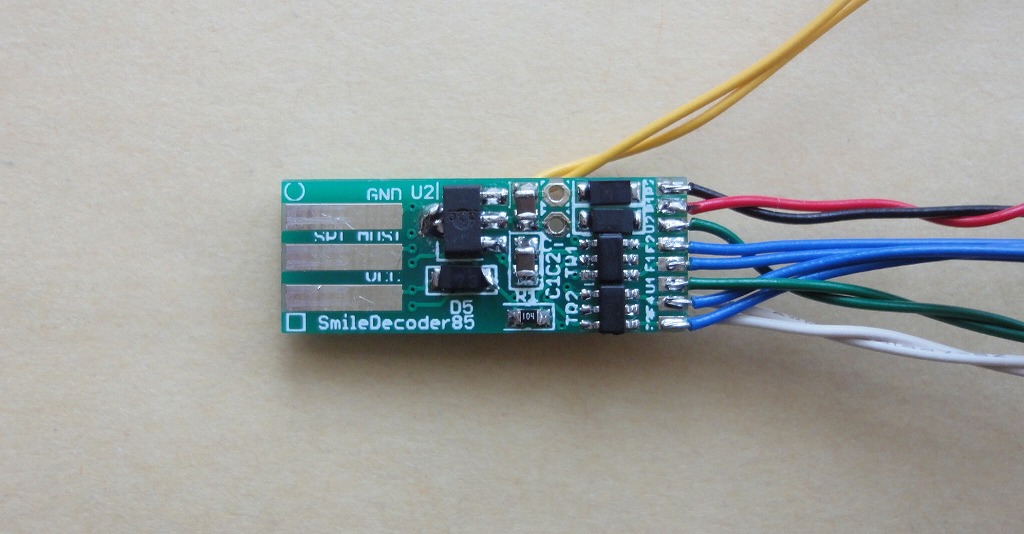

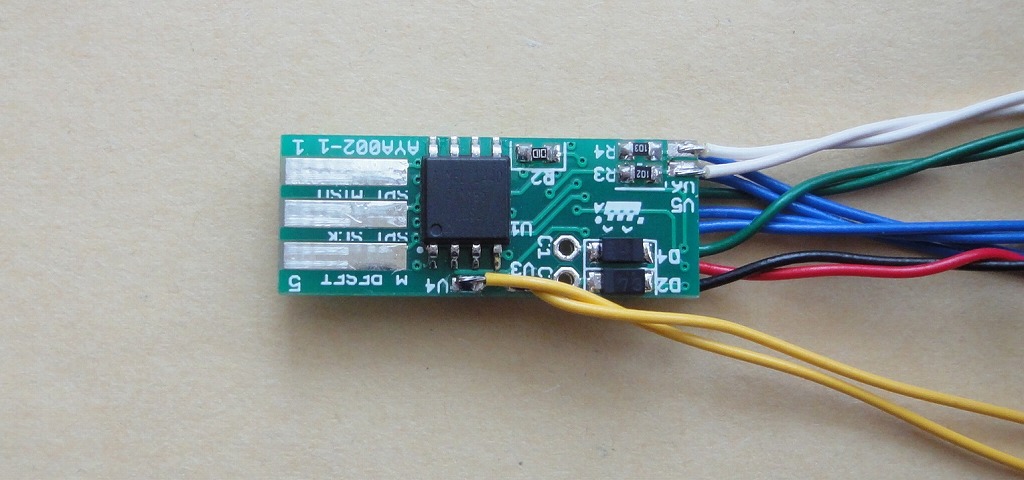

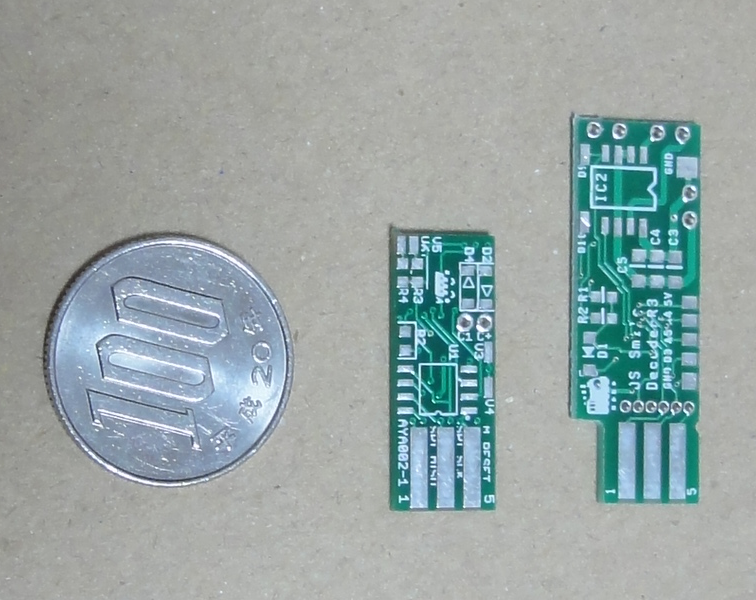

2016/04/11 (Mon) Smile Decoder と Smile Function Decoderの大きさ比較

左から、１００円玉、Smile Function Decoder,Smile Decoderの
順に並べてみました。

2016/04/10 (Sun) ATTiny85-20SURのPADをJEDIC SOICで作ってしまった

ATTiny85-20SURのPADをJEDIC SOICで作ってしまった為、
実際のパッケージはEIAJ SOICのため実装が厳しい。


自分で作ったライブラリか・・・じゃぁ、仕方がない・・・w

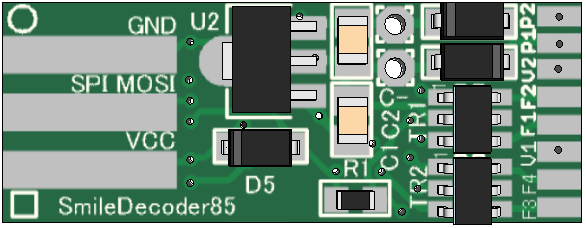

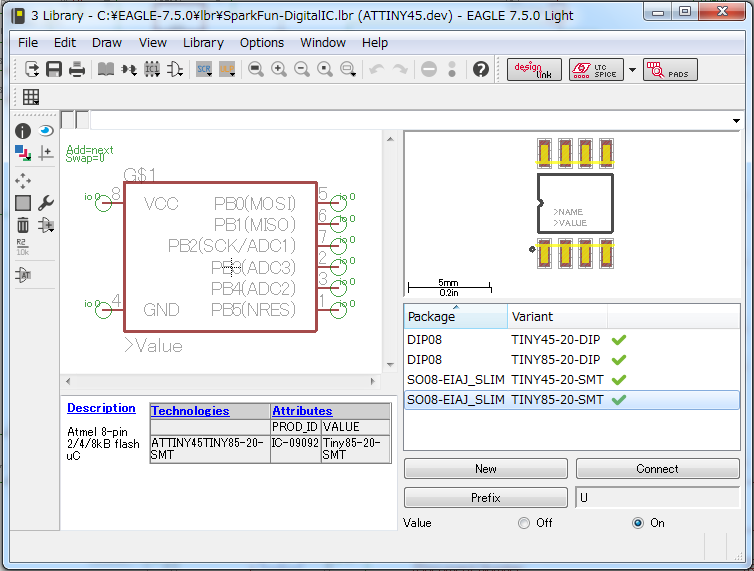

EagleSketchのコレ↓で完成系を見ていましたが、シルクの大きさが
違っていましたw

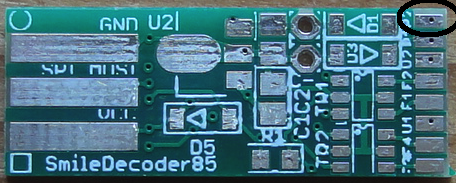

完成した基板
黒丸のPADが削られているのが気になります。
（レジストマスクレイヤーが加工されている？）

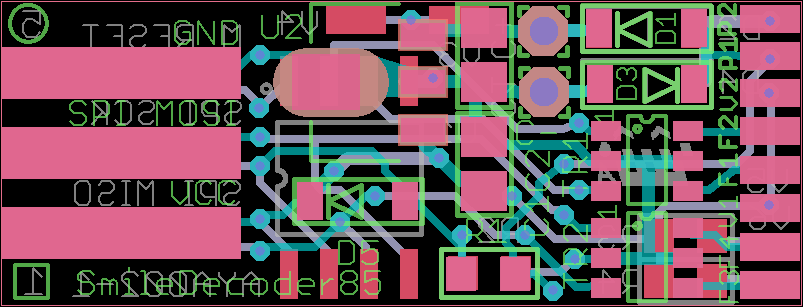

ガーバーデータ。
Solder Stop Mask top、Solder Stop Mask Bottomって
PADと同じ寸法で設計されているのに、実物は若干大きめになっていますね。
そういうのもでしょうか。
（だから、シルクが削られてしまっている・・・・）

2016/04/09 (Sat) Smile Function Decoder について

細々と作っていた、ATTiny85 を使った、Arduinoベースの
Smile Function Decoder が出来上がりましたので、お披露目します。

Smile Function Decoder まとめのページ




先頭車両に組み込んでみました。
使っているファンクッションは、ヘッドライト・テールライト・室内灯です。



FETが小さいし、ATTiny85のPADの大きさを間違えてしまったので、
ものすごく作りにくいです。
