2016/03/20 (Sun) 名古屋電鉄さんのMP3 サウンドユニット組み立てレビュー

MP3 サウンドユニット組み立てレビューを
組立図ベースに作ってみました。

DCC館のWebサーバーの空き容量が無いので、DCC2号館を作りました(^^;
http://dcc.client.jp/mp3sound.html

2016/03/19 (Sat) 名古屋電鉄さんのMP3 サウンドユニット組み立て〜

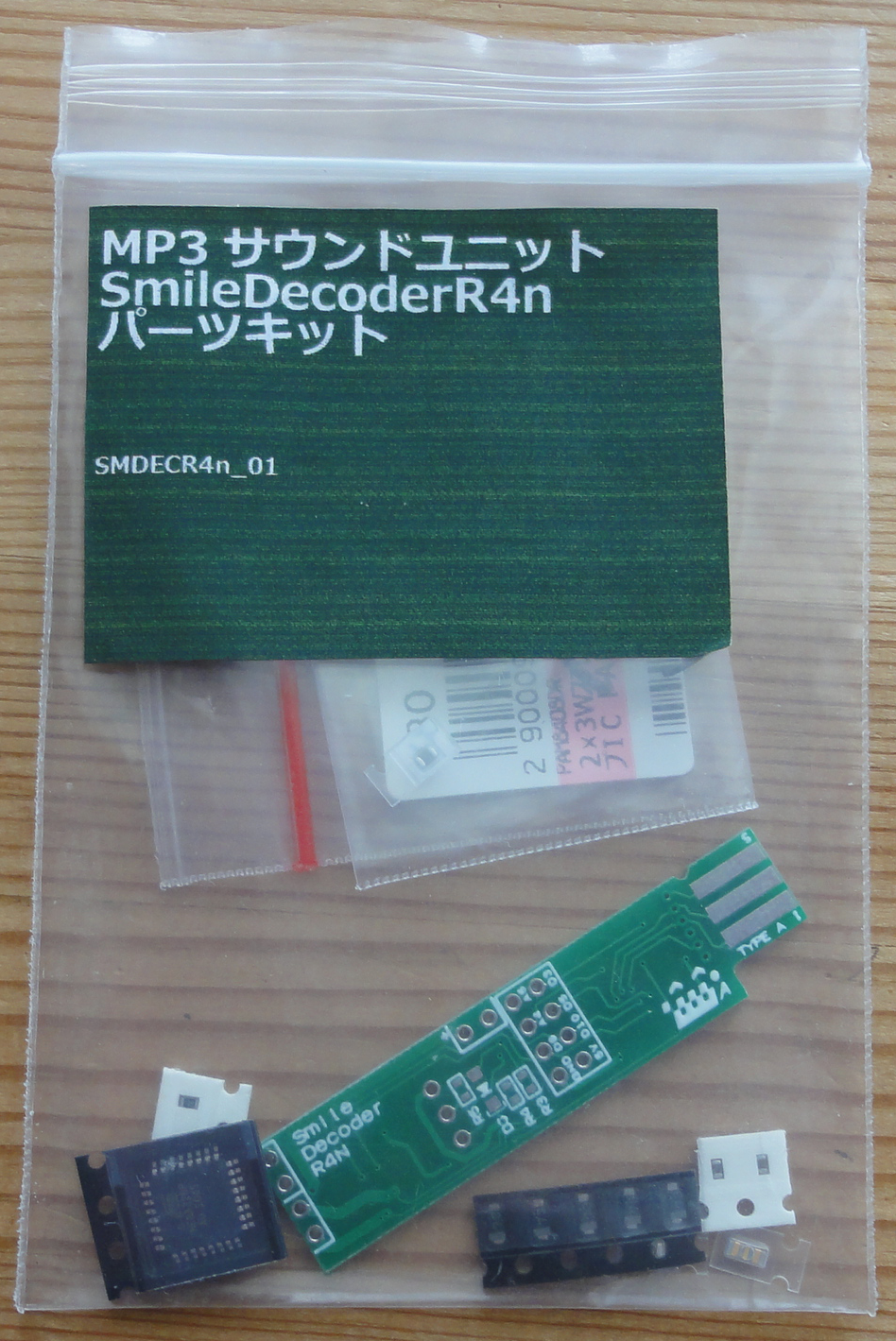

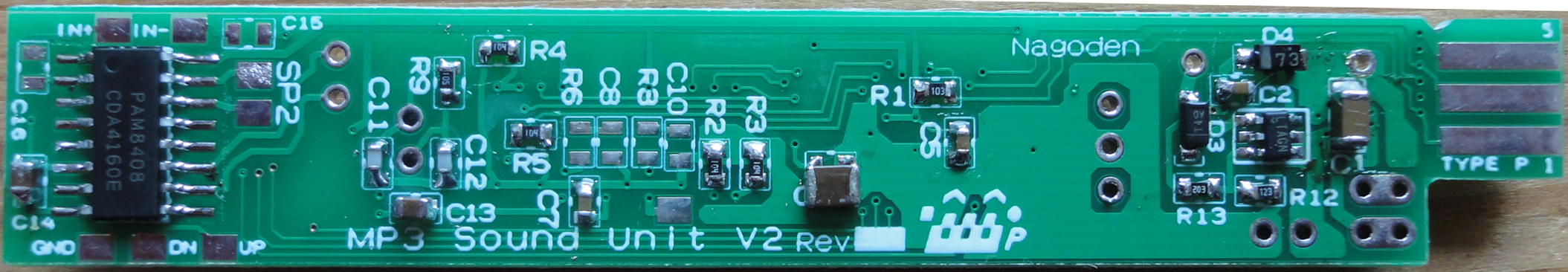

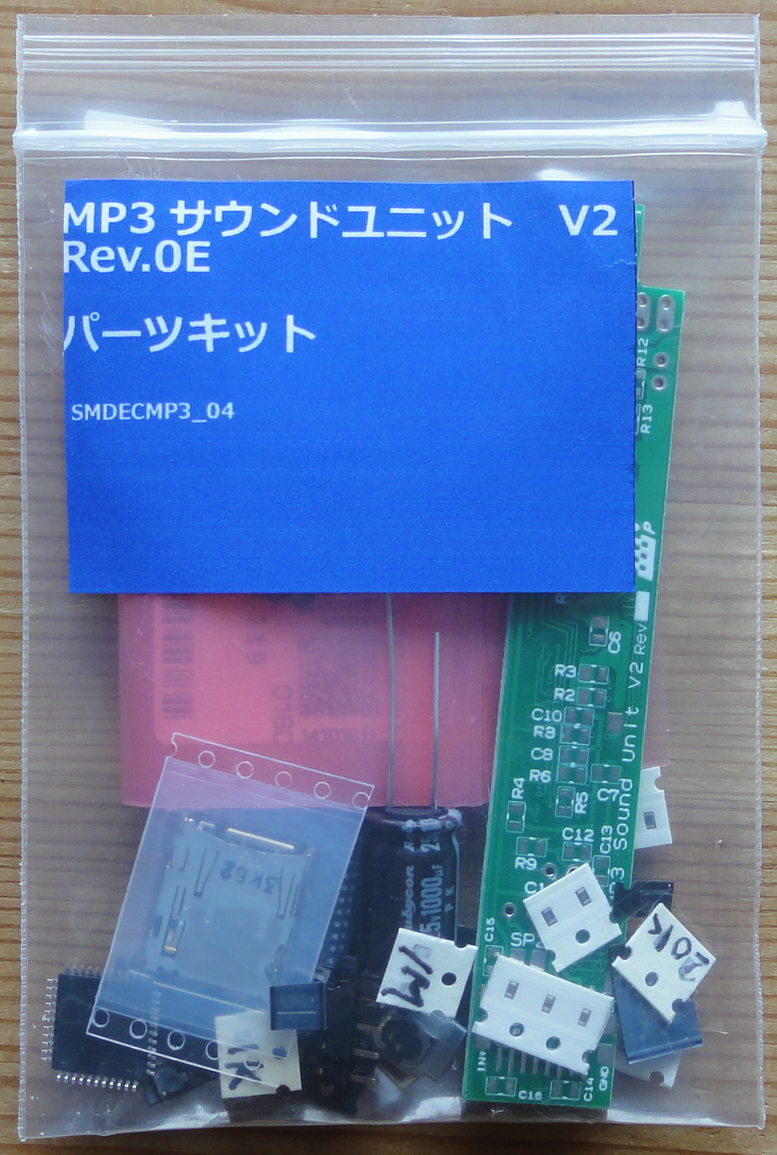

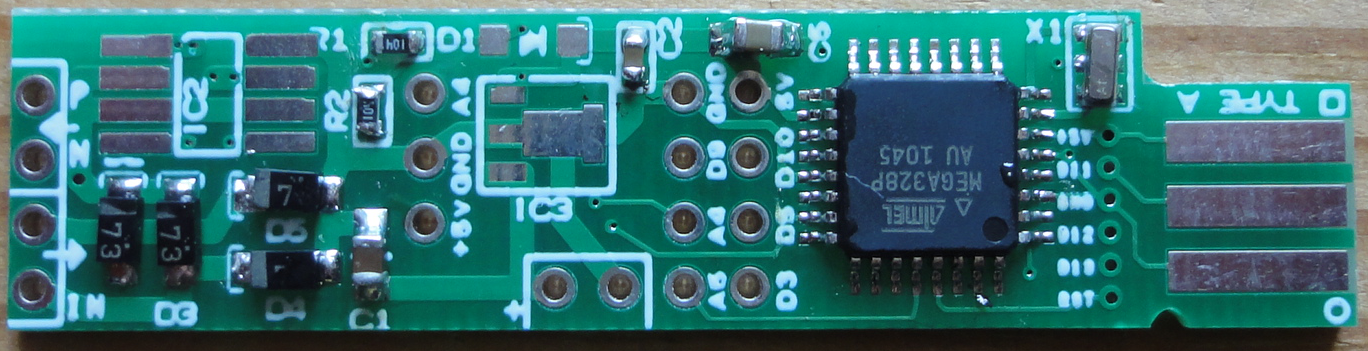

MP3 サウンドユニットが届きましたので、組み立ててみました。



キット形式です！製品シールが貼ってあって良い感じです(^_^)
SmileDecoderR4nとMP3 Sound Unit とペアで使用します。

・・・組み立てレビューは、後日ｗｅｂページでまとめて載せます！・・・

http://1st.geocities.jp/dcc_digital/

※IC2は手持ち在庫がなかったので未実装です。

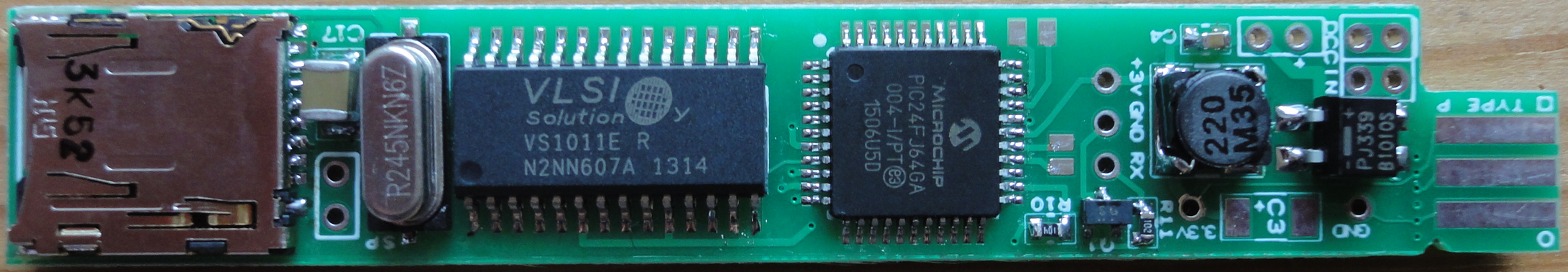

以外と半田付けが難しいのは、SD CARD スロットと、C1,C17でした。
IC類はフラックスを併用することで、半田ブリッチせずに作れました！

肝心な動作確認は・・・MacがCH430ドライバを認識してくれないので、また今度(^^;
対策部品発注中デス。

2016/03/13 (Sun) Smile Decoder R4 （途中まで・・・）

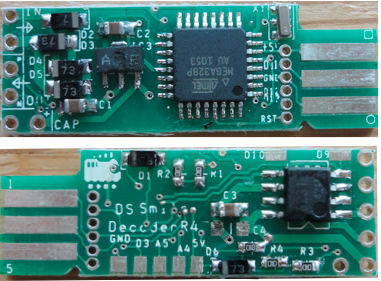

いただいた状態をパチリ。

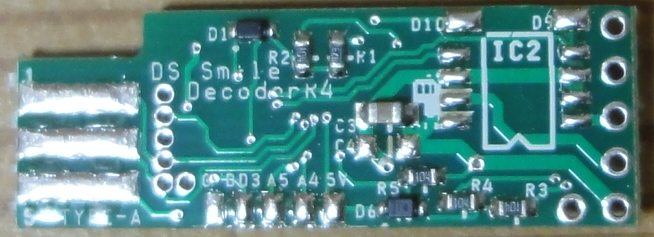

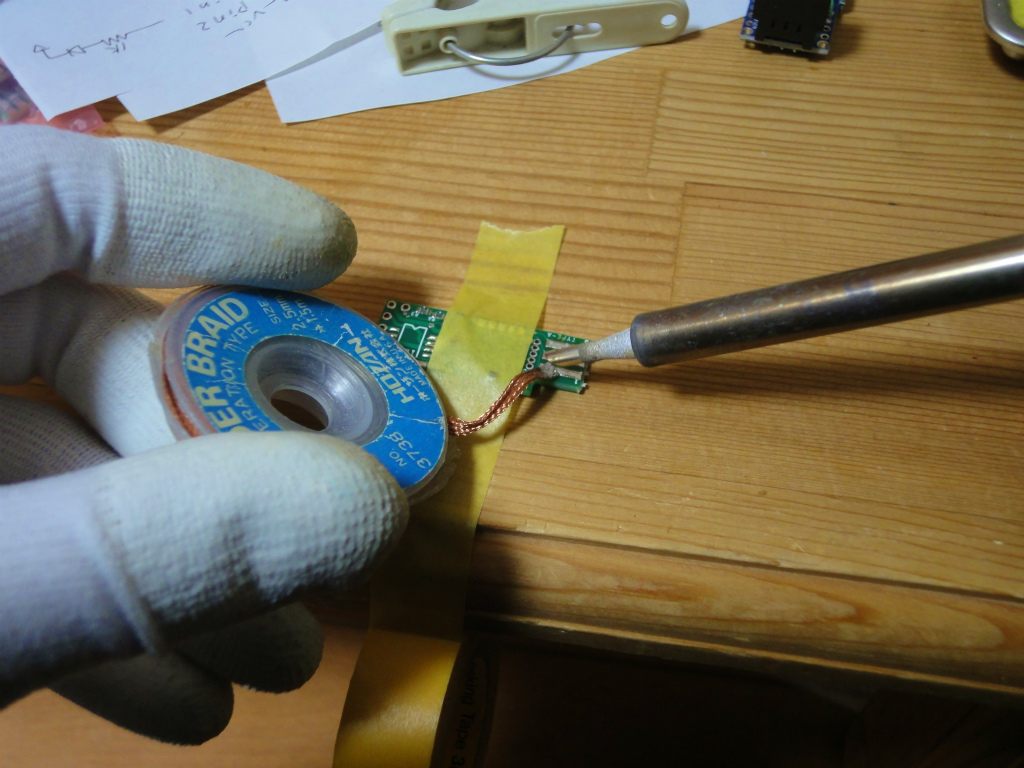

まずは、ハンダ吸い取り網で、スマイルコネクタ、IC2、5V,A4,A5,D3のPADに
乗っているハンダを除去して、アルコールで洗浄。

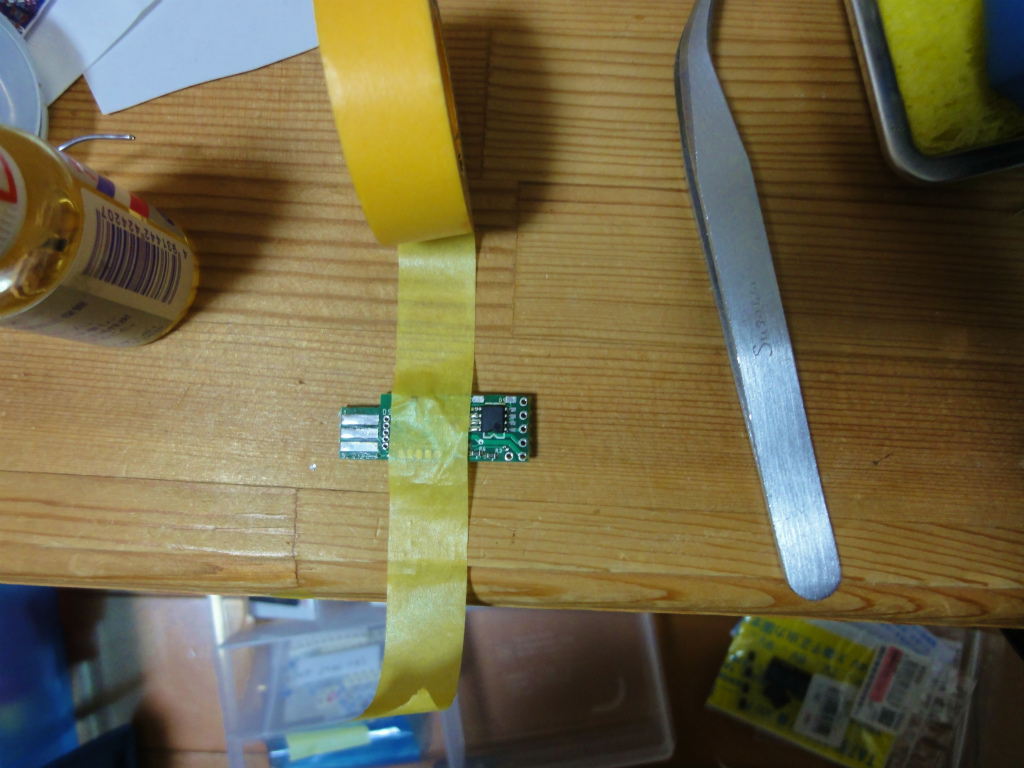

スマイルデコーダをテープで固定して、BD6231Fを実装です。
作業効率を上げるために、フラックスを使っています。
IC１個だけ実装なので、非常に時短且つ、作るのも簡単になりました。(^_^)


肝心な動作確認は・・・Macさんが・・・；

2016/02/13 (Sat) スマイルデコーダR4の組立図

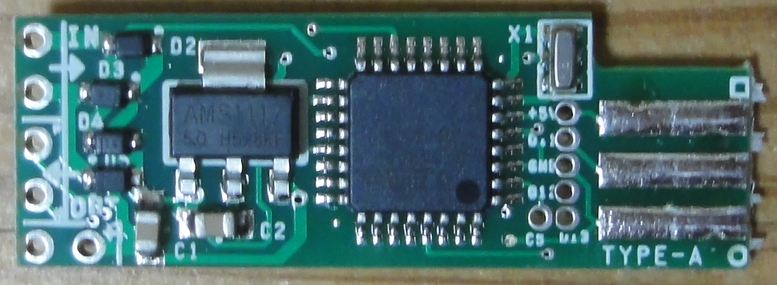

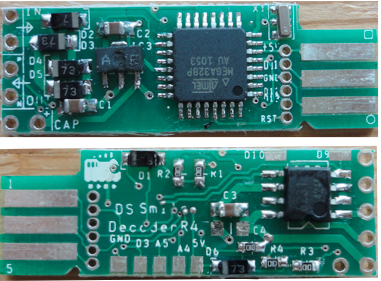

秋月からスマイルデコーダ用の部品が届きましたので、
R3からR4になった、スマイルデコーダの組立図を改版しました。


http://1st.geocities.jp/dcc_digital/img/sdr4/SmileDecoderR4_assy.pdf

借りているgeocitiesの容量が無くて、大きなファイルが置けなくなってきましたw

2016/02/04 (Thu) Web広告

デコーダ開発ボードの宣伝も作りたくなり、
写真はやあさんが撮影されたものを使わせてもらいました。
キャッチコピーを自分で考えて作ってみて、文言に笑っちゃっていますw
