2015/11/08 (Sun) IMA ADPCMの512Byte毎のノイズについて

ちょっとググったら、Lynx-EyEDの電音鍵盤 新館さんのWebサイトで

ADPCMブロック
http://lynxeyed.hatenablog.com/entry/20081115/1226753422

サンプリング周波数によってブロック長は違う
http://lynxeyed.hatenablog.com/entry/20081130/1228044994
を見つけました。

どうやら、先頭から20,21Byte目のnBlockAlign で設定されている 0x0100 が重要で 256Byte毎に
最初のサンプル値と、ステップ（量子化テーブル）が来るようです。
これを取り込む処理を追加する必要がありますね。

カメラ映像機器工業会
CIPA DC-008-2012 デジタルスチルカメラ用画像ファイルフォーマット規格 Exif2.3 (本体+正誤表)
この資料がすごく役に立ちました。117ページの【5.5.4 IMA-ADPCM Audio dataの基本構造】

マイクロソフトのRIFF資料の読み込みが甘かったですね(^^;

2015/11/08 (Sun) ノイズの規則性を調査

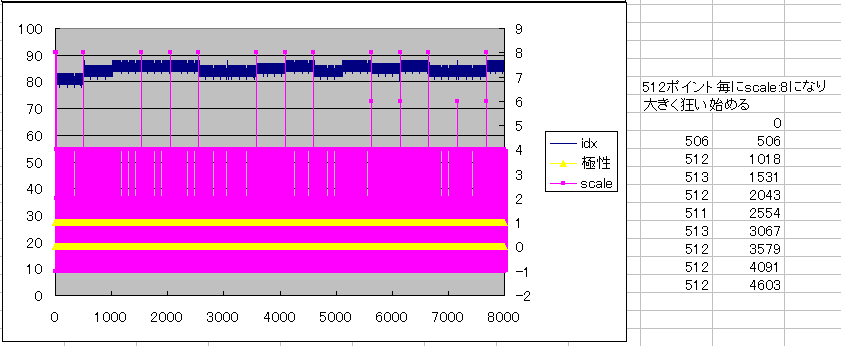

どうやら、512ポイント毎にscale値が最大の8になることで、PCM変換値が大きくずれていそうな
感じであった。
デコーダープログラムになんらかの補正を入れる必要があるのでしょうか・・・


今日調べた内容を追加しました。
http://1st.geocities.jp/dcc_digital/ima_adpcm.html

2015/11/08 (Sun) PCMとIMA ADPCMの音質の比較

PCMとIMA ADPCMの音質の比較ですが、私の耳では気になりませんでした(^^;

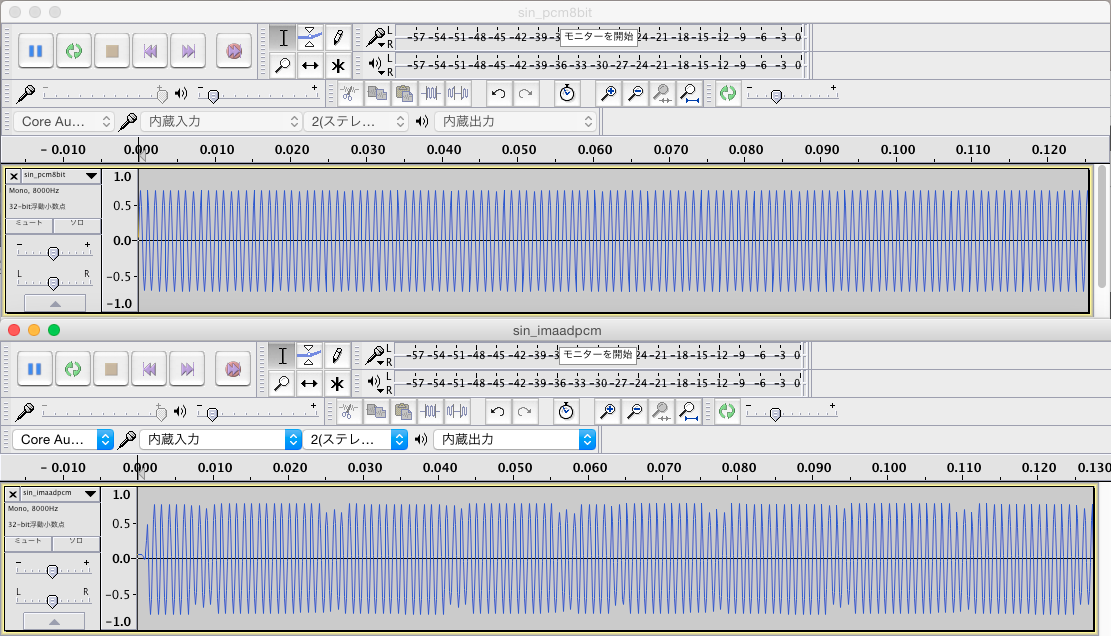

しかし、下図のようなSIN波では、振幅の変動が入り、音質が低下したことが
わかってしまいます。

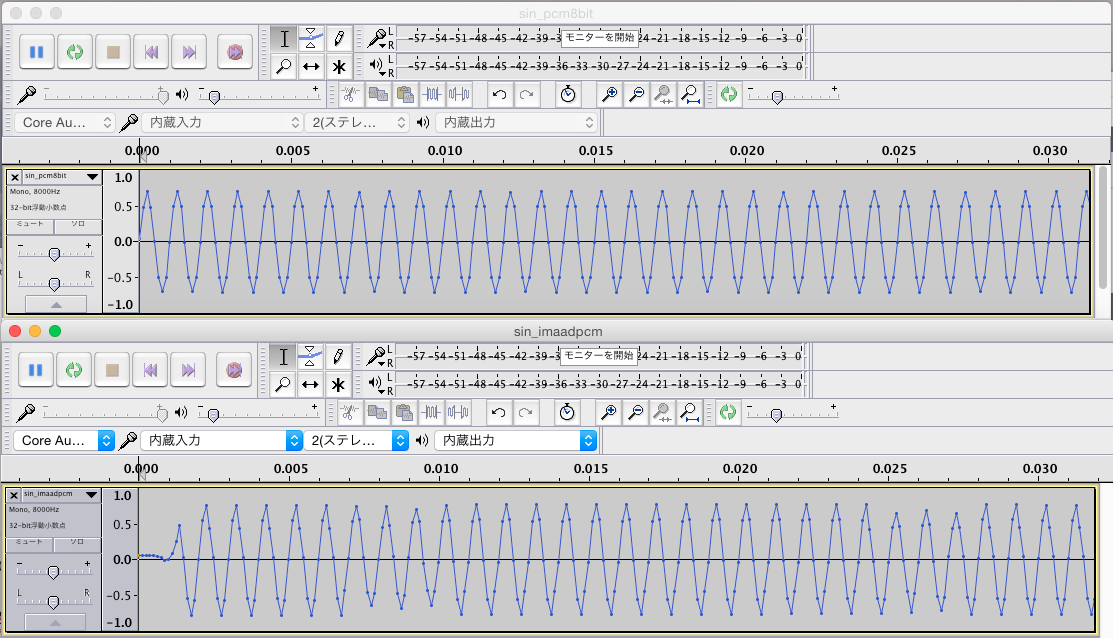

Audacity での波形プレビューでは、IMA ADPCM波形で急変するような所は
無いんですよねぇ・・・


1kHzのSIN波を8倍の8kHzでサンプリングしているから、1周期8ポイントしか
無いので、仕方が無いですけどね？
（本当か？!）

2015/11/08 (Sun) 別のエンコーダを使ってIMA ADPCMデータを作ってみる

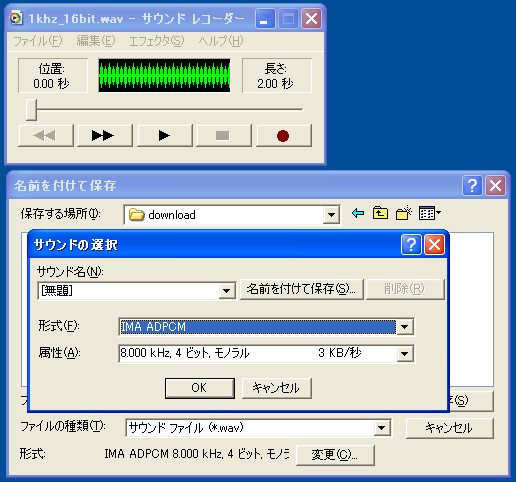

WindowsXPのサウンドサウンドレコーダーが必要ですが、
IMA ADPCMに変換することができます。

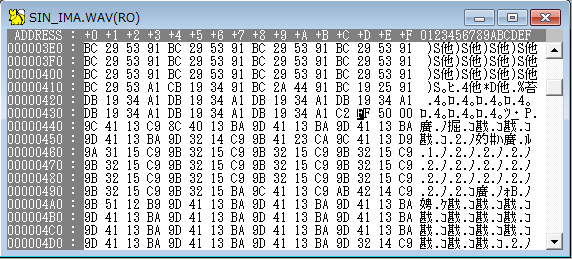

でも、0xFFが作られるので、同じ感じなので、IMA ADPCMエンコーダ側に
処理だ足りないのかな。

2015/11/07 (Sat) スマイルデコーダのADPCMについて

さて、IMA ADPCMを使っているのですが、再生時に「プチ」音が入り込むので、
今日は1kHzのサイン波をIMA ADPCM変換して、スマイルデコーダーを使って、
PCMへデコードさせてみた。

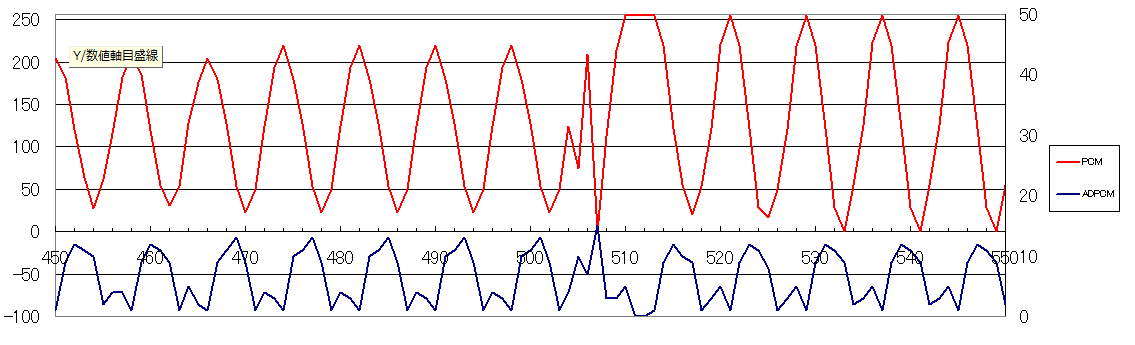

そのデータを使って波形を作ると以下のように、途中波形が崩れてしまうことがわかった。
赤：PCMデータ
青：IMA ADPCMデータ（極性bit+振幅data）なので、波形にするには適しませんが・・・

IMA ADPCMデータを眺めると「,0xc1,0xff,0x51,」のように、0xff が入っていると、おかしくなってしまうのは、わかってきたのですが、
Audacityの波形表示ではちゃんと表示されているようですし・・・
デコーダプログラムに足りないアルゴリズムがあるのか？

手っ取り早く、エンコーダーを変えてみようかなーと考え中。
