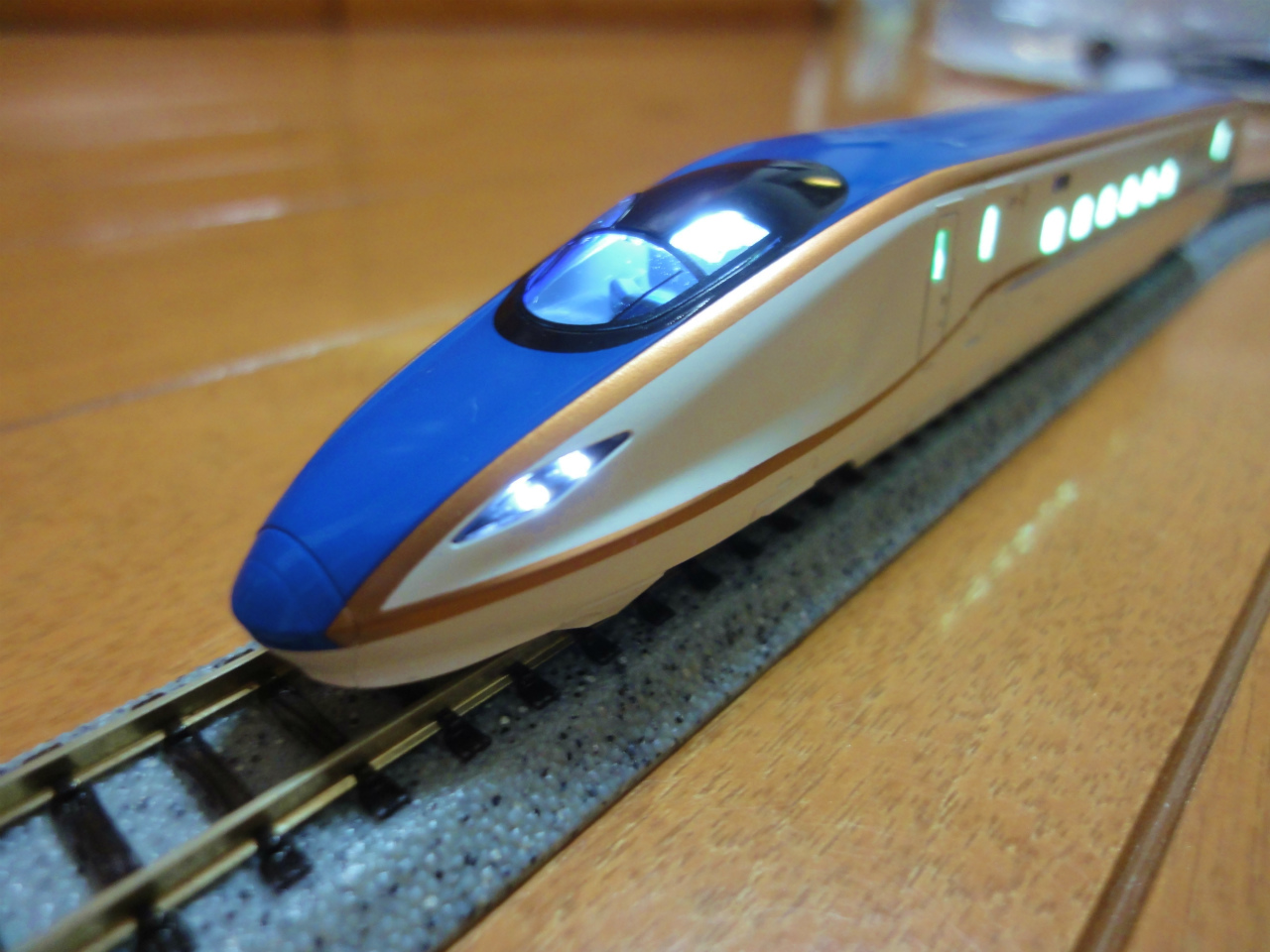

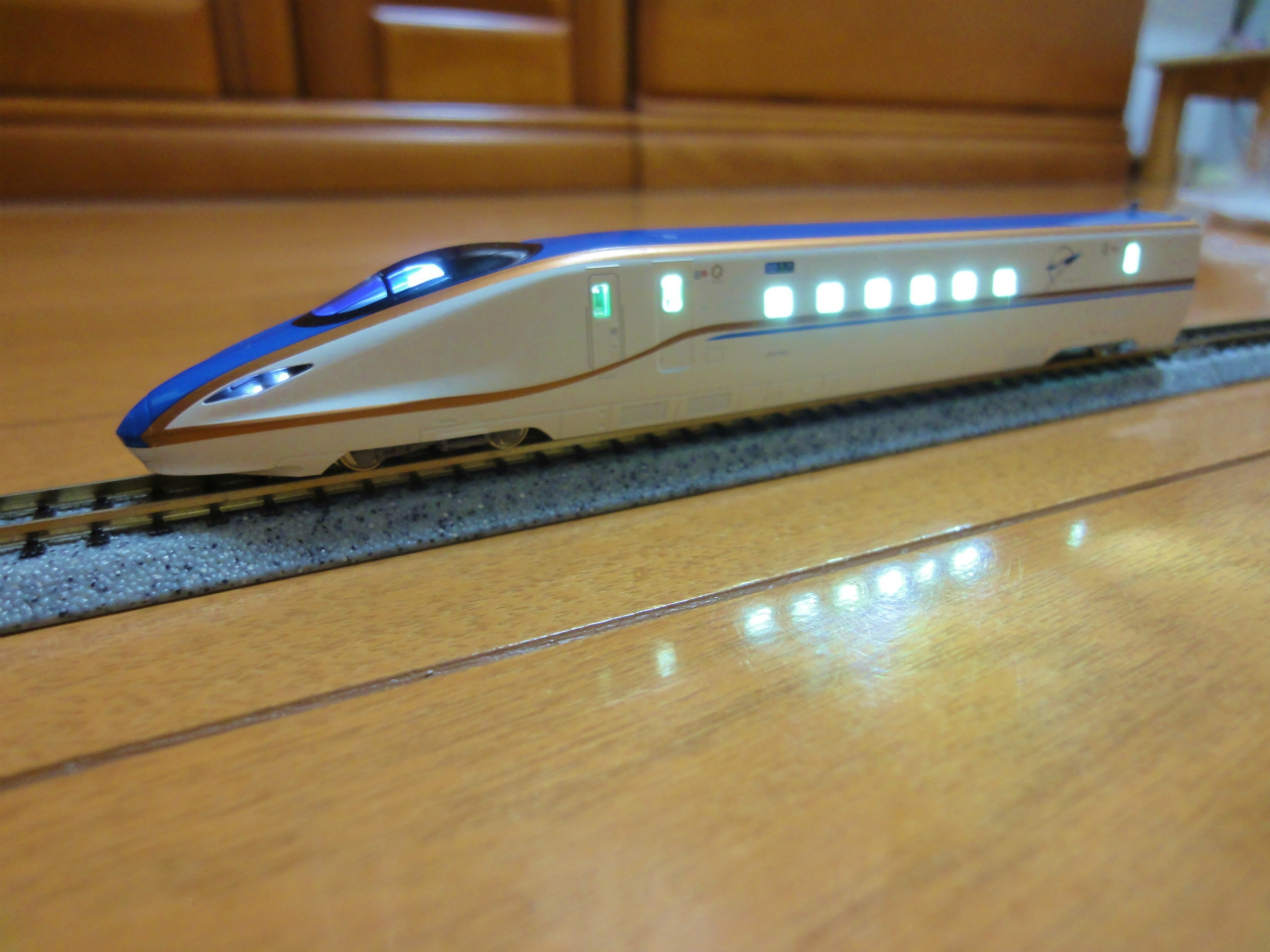

2016/08/28 (Sun) KATO E7系新幹線のDCC化（完了）

今日は、E714-1 をDCC化しました。
作業も慣れたもので、サクッと完成。
詳細はそのうちWebページの方にまとめます。

DCCから、ヘッドライト・テールライト・車掌室・室内灯の制御ができます。

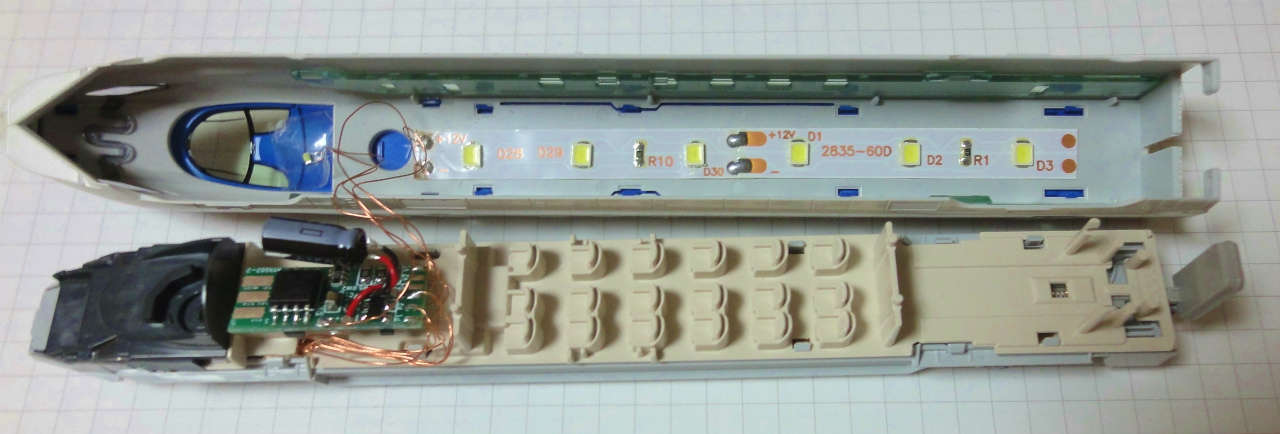

中はこんな感じです。
Smile Function Decoderにはキープアライブコンデンサ 100uFを
付けました。



モーター車用スケッチで、速度０でもパンタLEDが薄く光っていたバグを修正
前回作った先頭車両が集電不良があったので、分解して再組み立てしました。
楕円レイアウトを走らせてみましたが、いい感です！

2016/08/21 (Sun) もしも・・・完成品のSmileFunctionDecoderを配布しようとしたら・・・

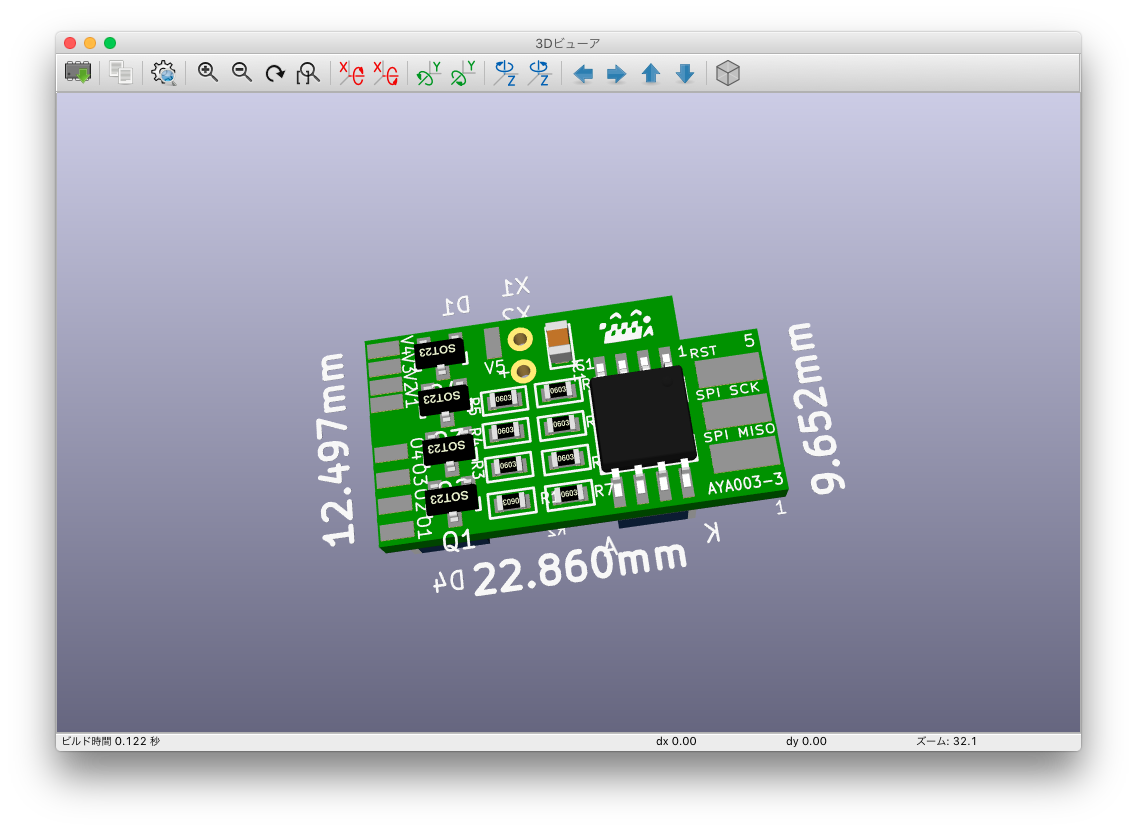

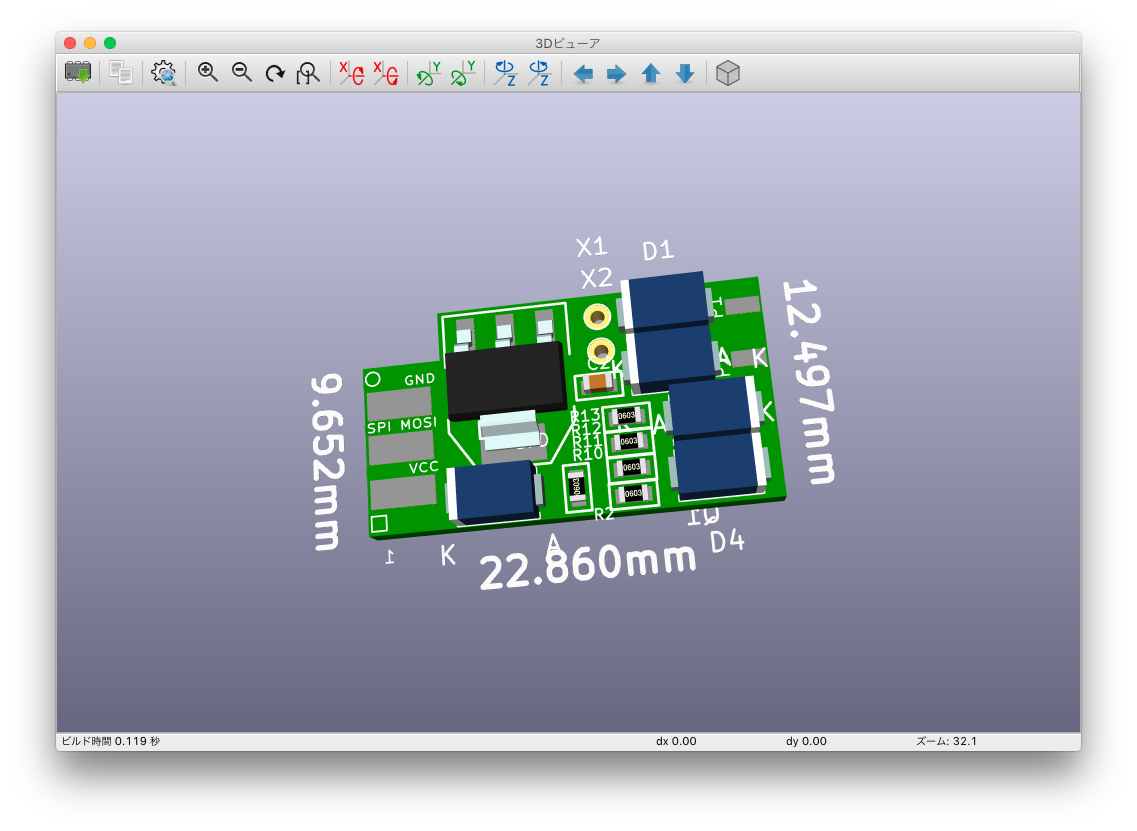

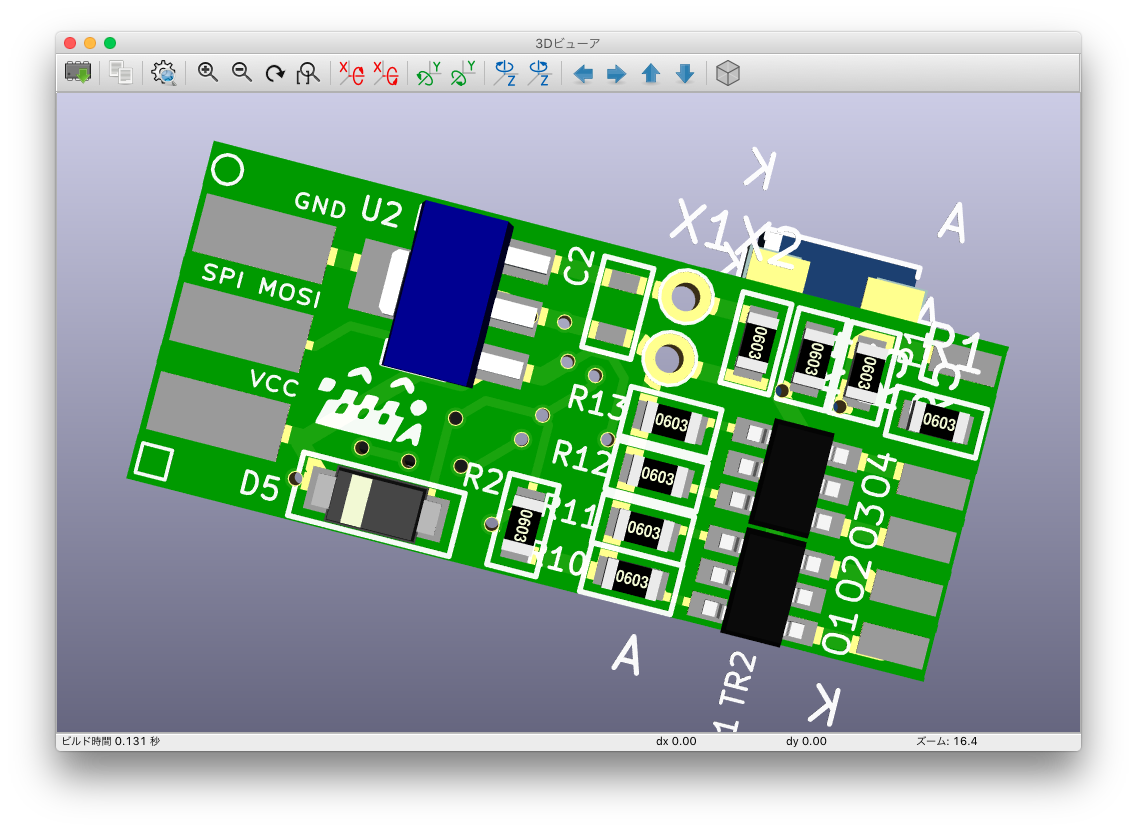

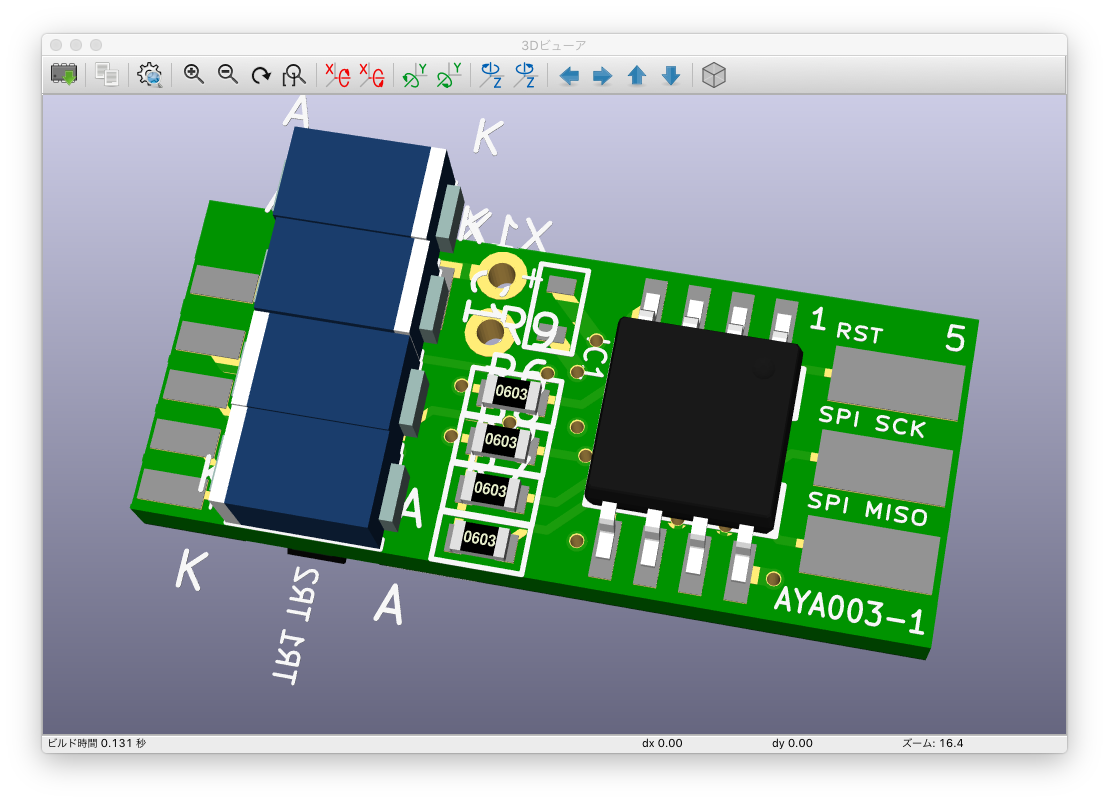

Elecrow の部品アセンブリのサービスを使って完成品まで作ってもらうとした場合の、
レイアウトを作ってみました。


幅はSmileDecoderと同じになります。

ATtiny85以外はElecrowが持っている部品に置き換えています。
（なので基板が大きくなってしまいます）

Arduinoなので、自分でカスタムできる楽しさはありますが、
大きさが、KatoのTF4　11.7mm　x 7.8mm　x 4.1mm、
永松のDF19X4ssの11.5 x 11.5 x 3.2mm
と比べると倍大きいです。

Elecrow手持ちの部品を小型化して欲しいですね。

2016/08/19 (Fri) SmileDecoder5の設計が完了

やあさんの、スマイルデコーダ５の設計完了をみて、
ダイオードはSS14を選定したんですね。

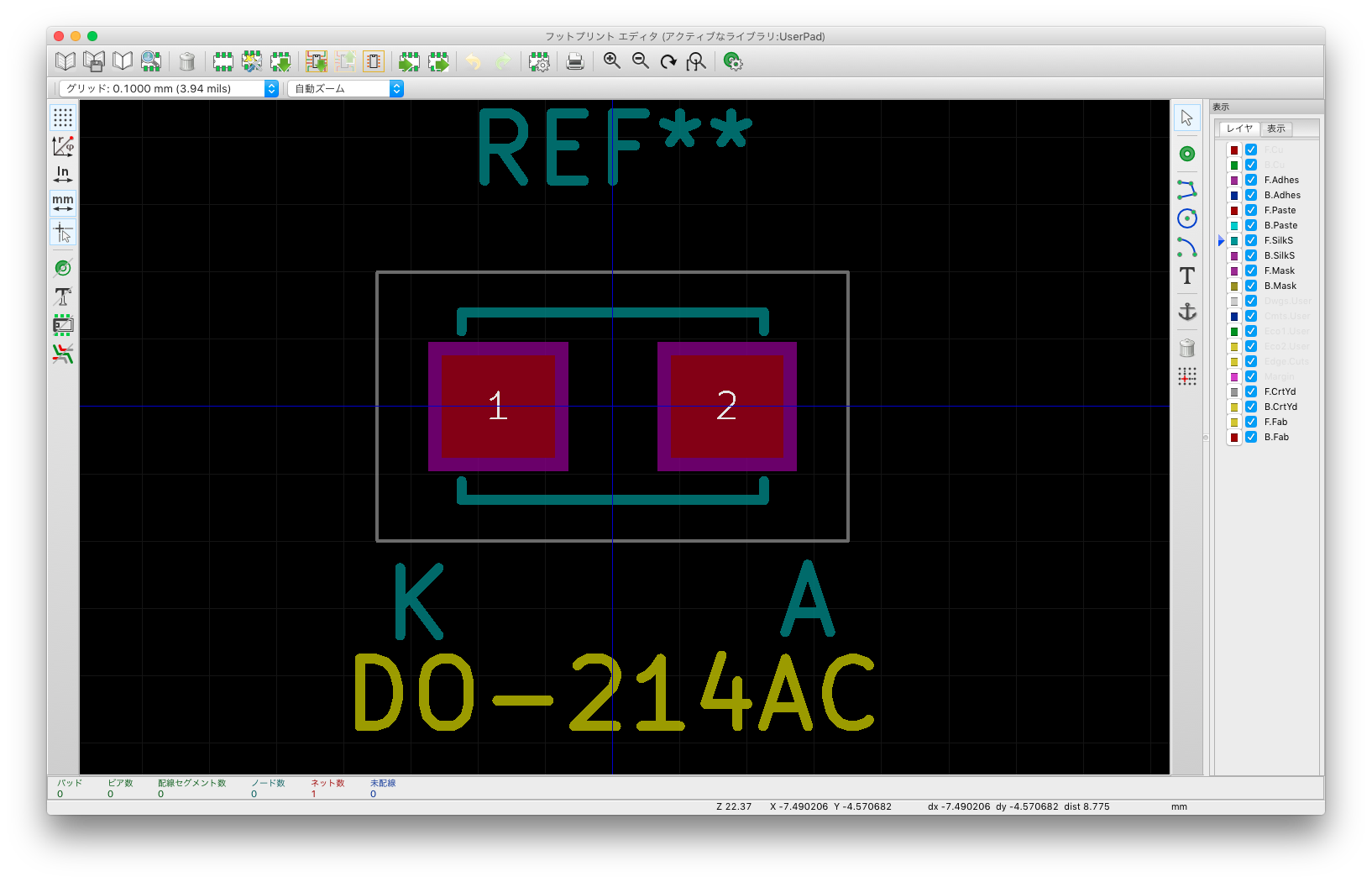

SmileFunctionDecoderにもあてがってみましたが、DO-214AC pkgですよね？
でかいなぁ、縦に一列には入らないかぁ（せっかく縦方向を狭めたのに、伸ばしたくないのです）
mouserからRB160M-30TRを取り寄せるというので良いかなぁ。


http://www.vishay.com/docs/88746/ss12.pdf　を参考にしてフットプリント作成。

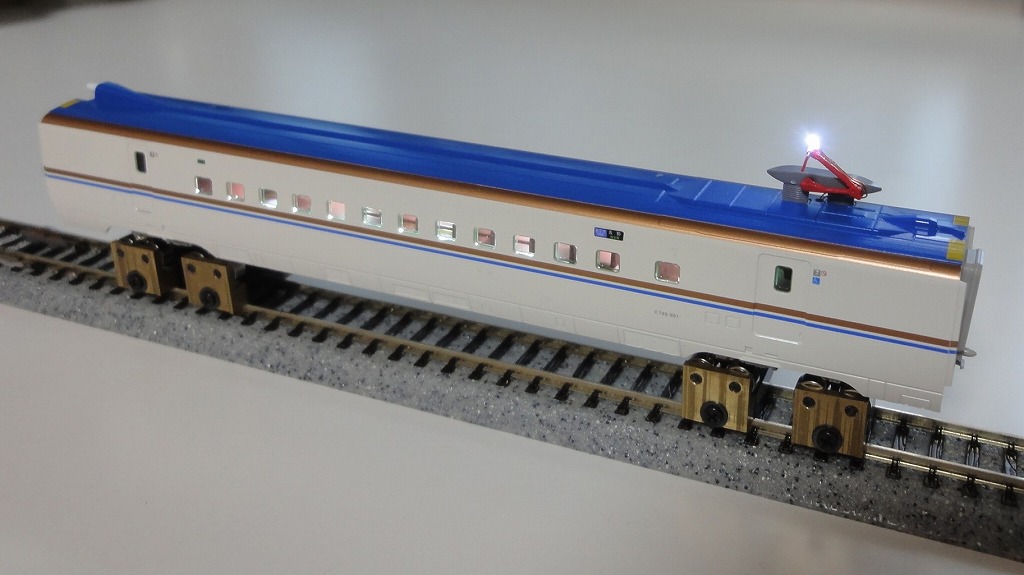

2016/08/14 (Sun) KATO E7系新幹線のDCC化(E725-201 モーター車編)

昨日の続きで、KATO E7系新幹線をDCC化しました。

今日は、(E725-201 モーター編)をDCC化と、パンタスパークを取り付けました。

E725-201用のFunction Decoderは室内灯をコントロールしています。

室内灯を消灯して回送時の運転も可能です。

また、速度テーブルによるパンタスパークの点灯条件を組み込んでいます。

よって、停車時には消灯、高速走行時には激しくスパーク（アーク放電）するようにできています。

詳細は・・・

Webサイトにまとめました。

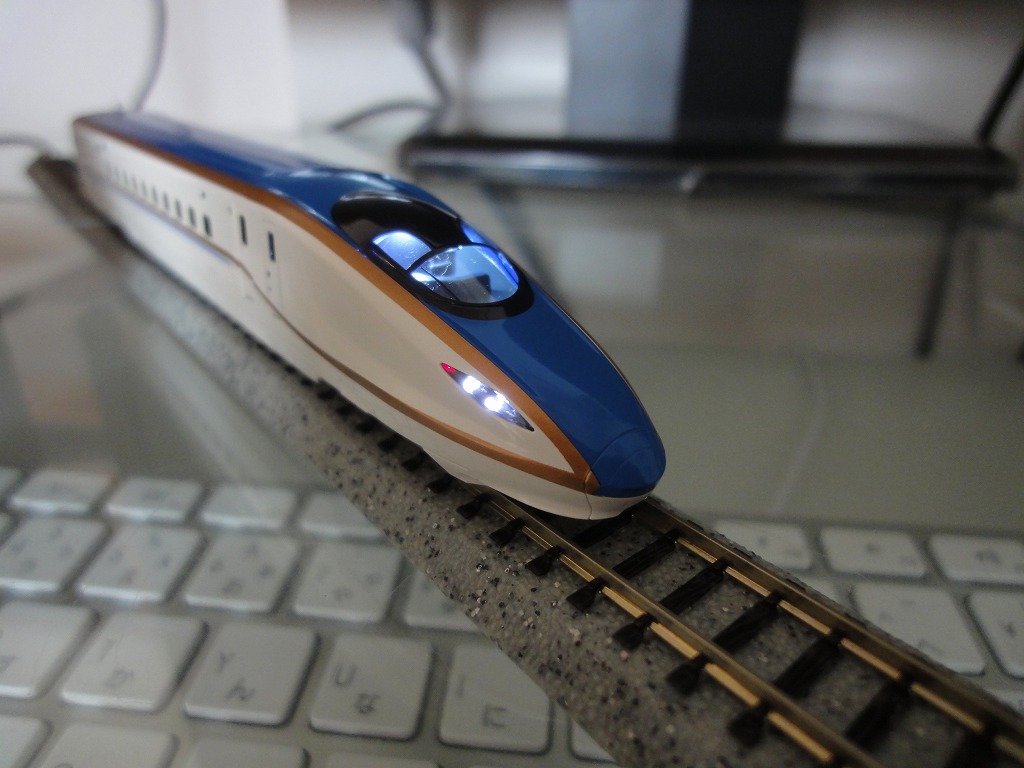

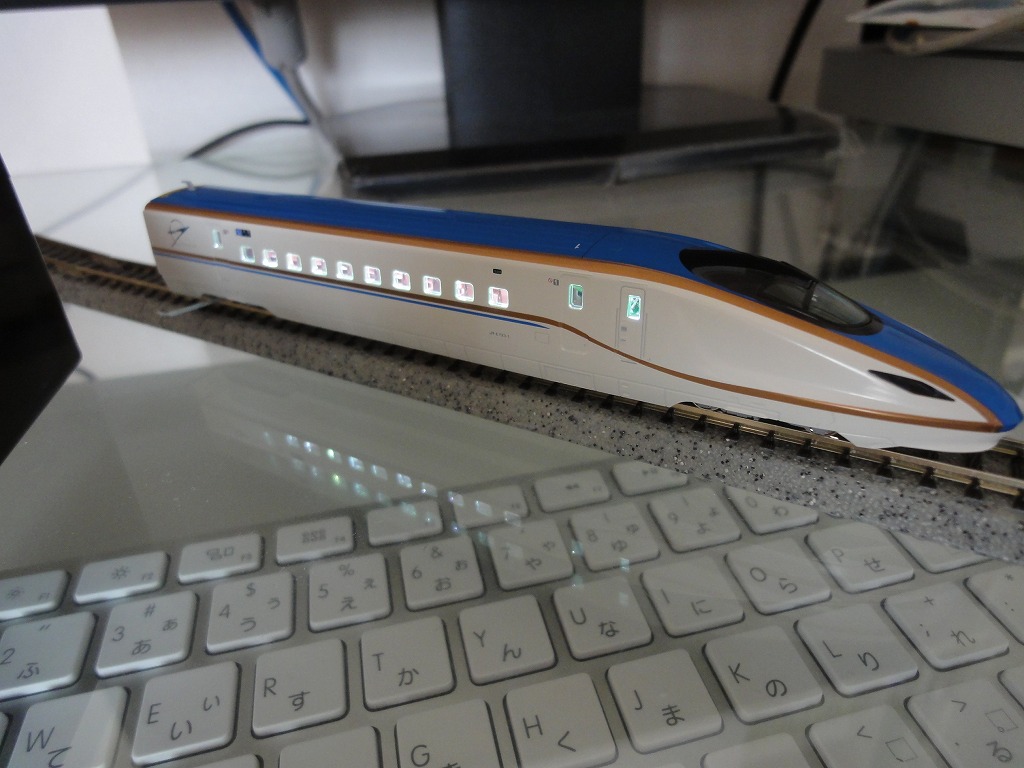

2016/08/13 (Sat) KATO E7系新幹線のDCC化(E723-1先頭車両編)

KATO E7系新幹線のDCC化って、まだ誰もやられてないようで、
ぐぐっても出てきませんでした。
分解するのに苦労しました。

E723-1用のFunctionDecoderは室内灯、車掌室灯、ヘッドライト、
テールライトを全てコントロールしています。
室内灯を消灯して回送時の運転も可能です。

詳細は・・・
Webサイトにまとめました。

後ほど、モーター車のDCC化もチャレンジします
