2016/10/02 (Sun) SmileFunctionDecoder完成品【パンタスパーク専用】

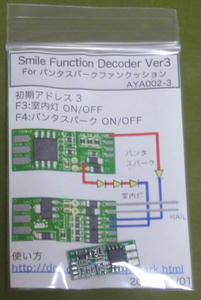

SmileFunctionDecoder完成品の【パンタスパーク専用】タイプです。
DCC用のファンクッションデコーダーです。

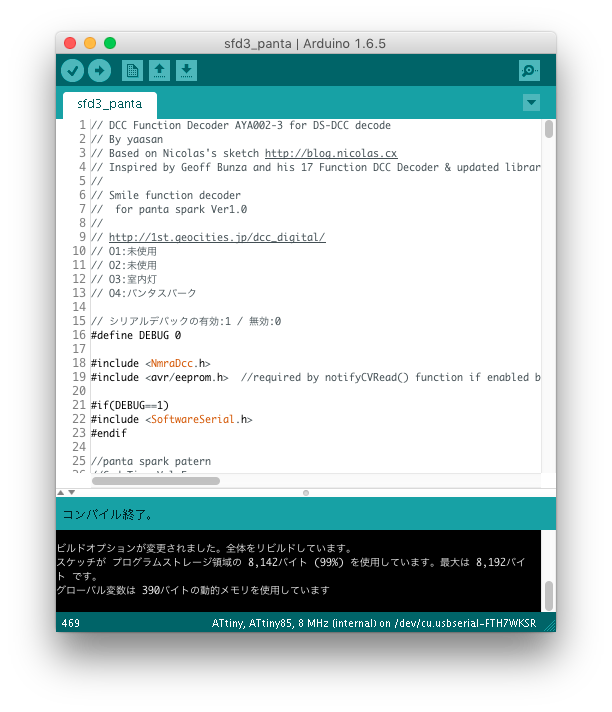

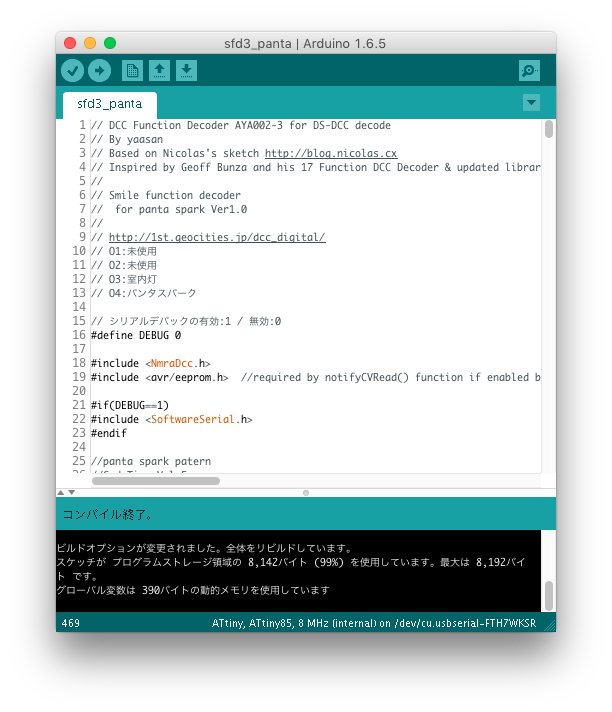

スケッチ（プログラム）を書き込み済みなので、そのままご使用できます。
また、訳ありなので、室内灯とパンタスパークの機能のみです。
その代わり、ファンクッションの位置を変更できる様にCVの機能を充実させました。



メモリを99%まで使っているので、デバック用のコードが入らない為、デバックしづらい。
パンタスパークの点灯パターンを一つ削ったり、やっと事で収まりました。
他の機能追加が一切できません(^^;
プログラムをスマートにできそうな点がありましたら、教えて下さい(_ _)

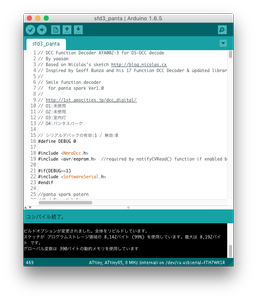

ソースファイル　は、Githubに上げました。

４桁アドレスは未確認です。
その前に、DCS50Kを使った設定方法が？です。

2016/10/01 (Sat) SmileFunctionDecoder評価

実装済みのSmileFunctionDecoderを使った、パンタスパークスケッチ
書き込み済みの評価を行っていました。
今日実装したのは、いままでパンタスパークのON/OFFはF0,室内灯はF3固定になっていましたが、
CVの書き換えで、F0〜F12のいずれかに自由に変更できる様にしました。

したら・・・
DCS50Kって、F0〜F8までしか動かないのですね・・・・

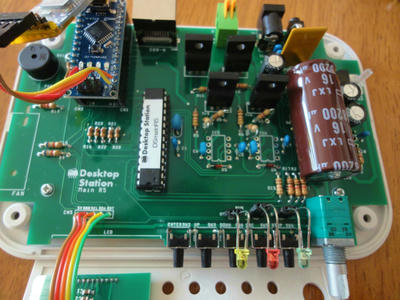

DSmain R5の登場です！
NANOとcoreのスケッチを書き換えて・・・

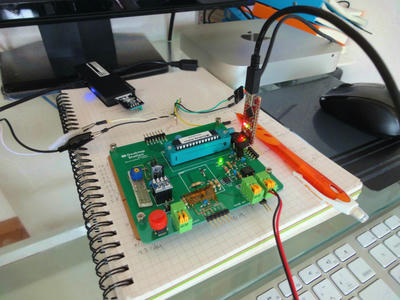

coreはデコーダー開発ボードで書き込み。
はまったのは、Mac経由で書き込みできないので、久しぶりにスティックPCを
引っ張り出しました。

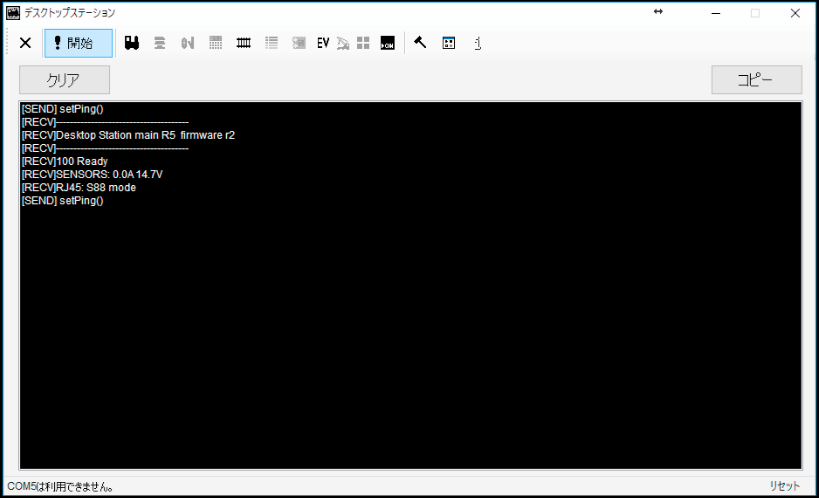

DesktopStationを起動しても、それっぽい文字を受信しているけど、全く動きません？？？

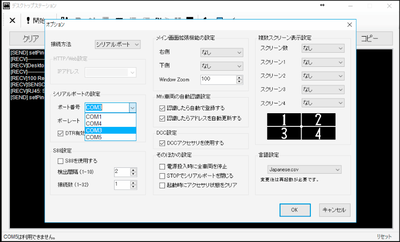

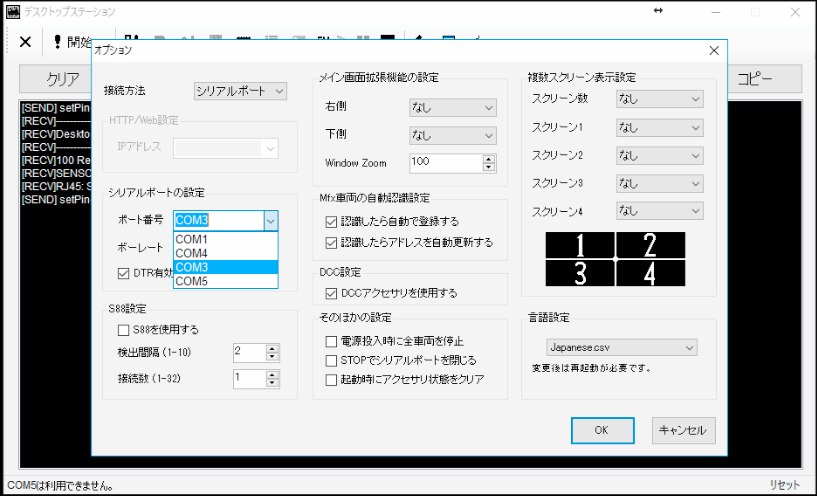

COM5 を COM3に変更したら、動きました？！
シリアルポートが２ch認識しています？！



無事、F9〜F12 までの評価ができました。

あと、CV書き換えも便利ですねー。
しかし、途中ファンクッションを送らなくなったり、無応答になってしまったりしました。

2016/09/22 (Thu) pogo pin BOARD

朝から、アクリル加工とかpogo pin boardとか基板テスターとか色々調べていました。
（他に仕事があるのに・・・(^^;

結論は、elecrowでpogo pin用のBoardを作ったほうが簡単ですね。

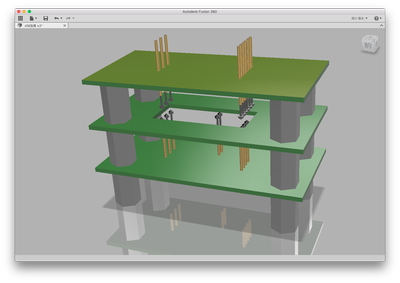

今日はFusion360使って、結構ちゃんと作ってみました。
大きさは、25mm x 50mm なので、面付けすれば、100m x 50mm に入ります。
スペーサーは10mm、pogo pinはP50-E3 16.55mmを使ってみました。


真ん中はくりぬいてあるので、そこにSmileFunctionDecoderをはめ込んで、
一番上の基板を重ねて、ネジを閉めれば、全ピン当れるという仕組みです。


機械屋じゃないので(^^; これでうまく行けるかどうかがよくわかりません・・・

この基板を設計すると、
Special Offer For 2 Layer 10*10cm max green PCB - 10pcs
$11ですね。
アクリルで加工するより多分安いね。

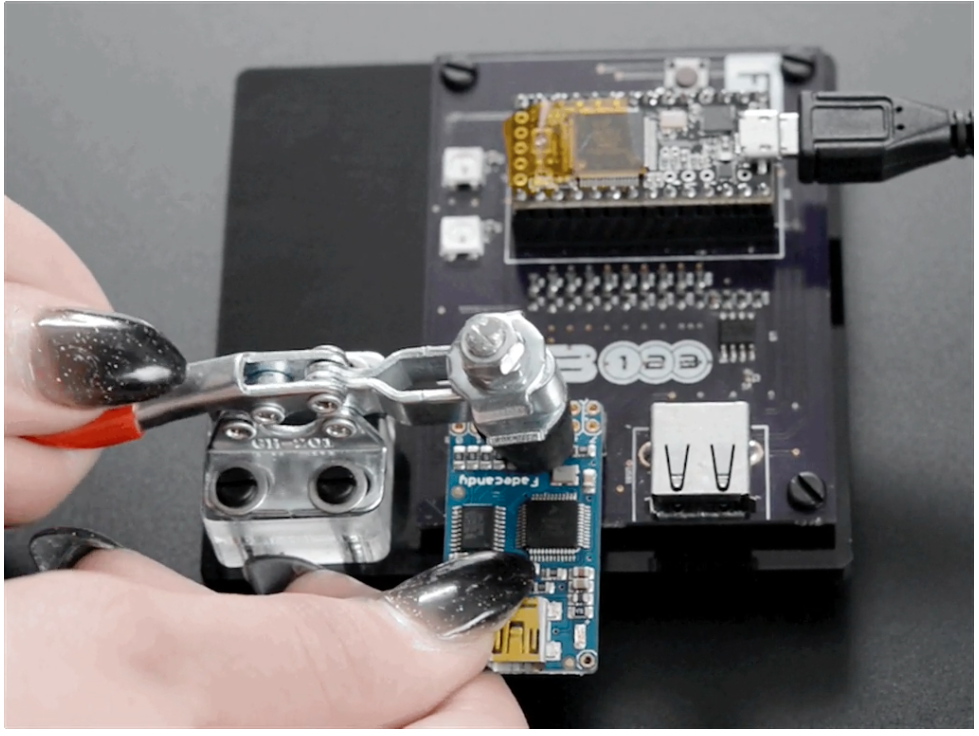

あと、こういうクランプがあると便利かー。

2016/09/19 (Mon) 部品実装済みSmileFunctionDecoder

実装済みSmileFunctionDecoderができましたけど、単体動作確認をやっておかないと、
ちゃんと使えません。
しかし、FunctionDecoderなので、確認しないといけない端子が多く、結構手間なことが
わかりました。
PADには検査用の配線をハンダ付けしたくないので、以下の様な基板検査治具を作らないとダメですね。

機械屋じゃないので、こういう治具って作るの大変そう・・・

趣味で、こういう治具を作っている人っていないよねw

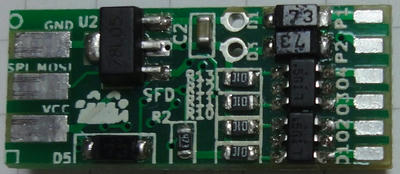

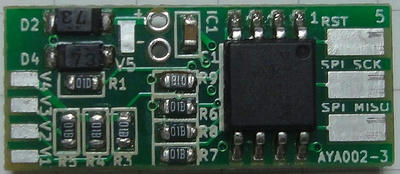

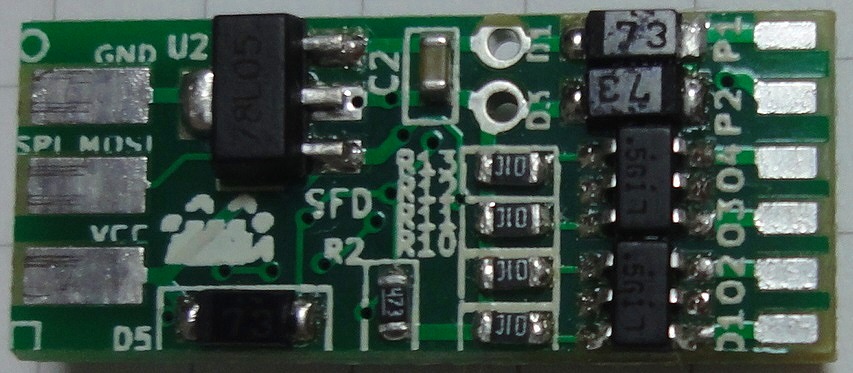

2016/09/18 (Sun) 部品実装済みSmileFunctionDecoderができました。

Kicadを使って、回路設計、パターン設計を行って、Elecrowにて部品調達と
実装サービスをお願いして作ってみました。

例えば、あらかじめ以下のプログラム（スケッチ）のどちらかを書き込んだ状態で
配布なんてどうでしょうか。

・ヘッドライト・テールライト・室内灯・車掌室灯ファンクッションデコーダ
・パンタスパーク・室内灯ファンクッションデコーダ

TF4ファンクション用デコーダよりちょい安い設定かなぁ。
