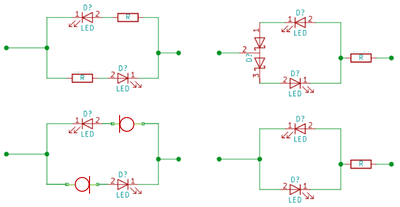

ライトユニットって以下のように電流制限抵抗であったり、定電流ダイオードが入っています。
昨日の回路では、抵抗、定電流ダイオードを撤去しないと成立できませんでした。



ライトユニットを改造しないで、なんか良い方法がないかなと、考えたところ、
デジタルトランジスタを使うと簡単にできそうな気がします。



デジタルトランジスタPNPタイプ2個でいけそうな感じです。(信憑度50%w)

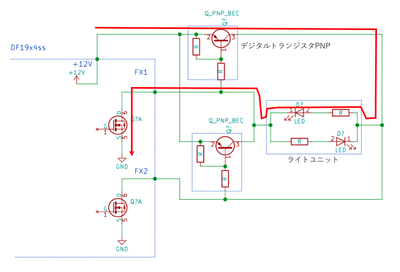

■FX1をONにした時
ベースがLOレベルに引っ張られるので、トランジスタがONします。
あとは下図のようなルートで電流が流れてLEDが点灯します。

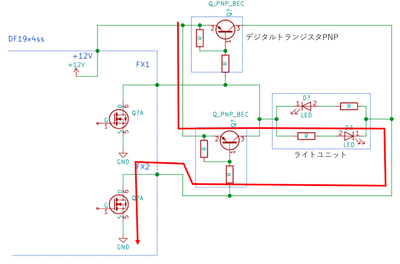

■FX2をONにした時
下側のトランジスタがONになって、下図のようなルートで電流が
流れてLEDが点灯します。


一方・・・(^^;

■FX1とFX2が同時にONした時
デコーダ内のFETがショートして燃えますw
12Vラインに保護用の抵抗入れるとLED暗くなるし・・・



良い考えと思ったのにw

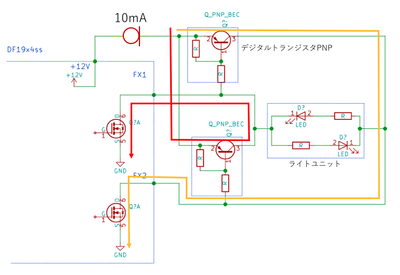

■追加(回路保護用に定電流ダイオードを付ける)
12Vラインに例えば10mAクラスの定電流ダイオードを付けておけば、保護として
いい感じです。


拍手[1回]

PR

無題

12Vラインで定電流ダイオード挿入ではどうでしょうか?
by nucky 2018/02/08(Thu)23:33:16 編集

無題

nuckyさん!コメントありがとうございます。
確かに、保護用としていい感じです!
ショート時の定電流ダイオードにかかる電力も120mWくらいなので、300mWクラスのタイプを
使えば持ちますし。
by あやのすけ 2018/02/08(Thu)23:47:05 編集
