2018/02/09 (Fri) DF19x4ss 4FX FX専用デコーダを両極性にして使ってみた その３

まだ、こだわってやっています。
DCC ファンクッションデコーダーを使ってライトユニットに手を加えずに
接続方法を工夫して両極性デコーダとして使う方法です。

※妄想なのでちゃんと動くか、試していませんのでご注意！

実際のライトユニットはテールライト、ヘッドライトそれぞれに抵抗が付いているタイプと
テールライトとヘッドライトに対して１つの抵抗が付いているタイプがあります。

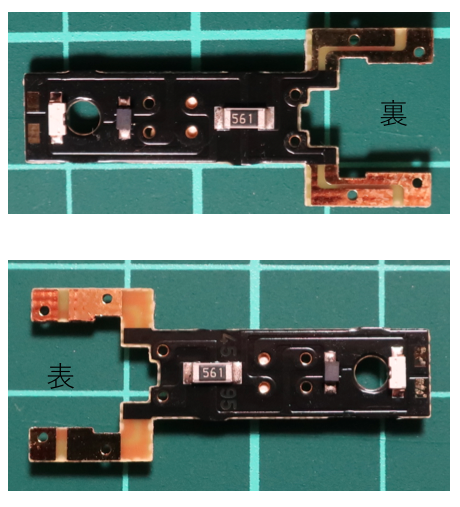

まずは、KATOのE233系 8000番台 南武線に使われていたライトユニット。



テールライトとヘッドライトにそれぞれ抵抗が付いており、LEDと並列にダイオードが逆方向
に付いています。
（LEDは逆電圧に弱いので、アナログPWM掛けられた時用の保護）
（でもダイオードが悪さしそうなので外したほうがいいかな）

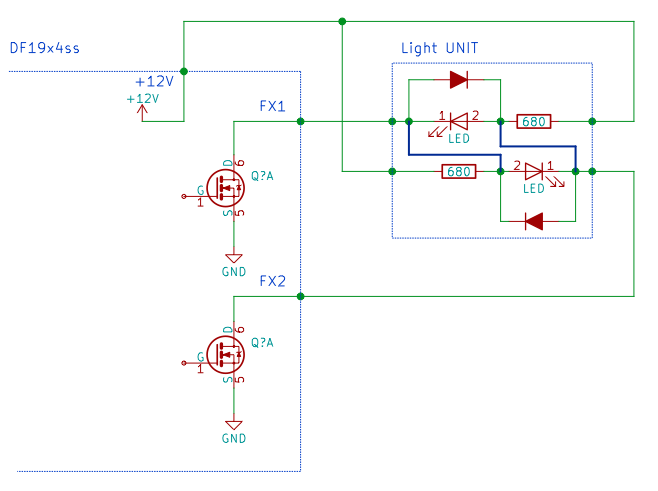

このライトユニット の場合、ライトユニット にストラップを２本追加するだけで、
両極性化できそう。

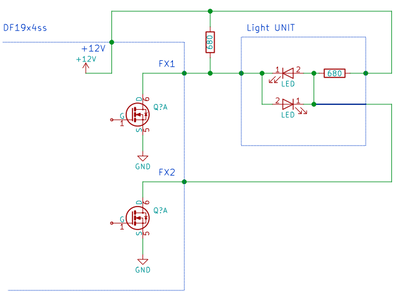

LED２個に対して抵抗一個のタイプ
このタイプは外付けにライトユニット に載っている同じ抵抗値を外に付ける事で
両極性化できそう。


気が向いたら（暇になったら）実ライトユニット を使ってやってみますね。
