2018/02/07 (Wed) DF19x4ss 4FX FX専用デコーダを両極性にして使ってみた

両極性でないデコーダでも接続を工夫することで、ヘッドライト基板を改造しなくても
良いという情報をもらったので、試してみました。

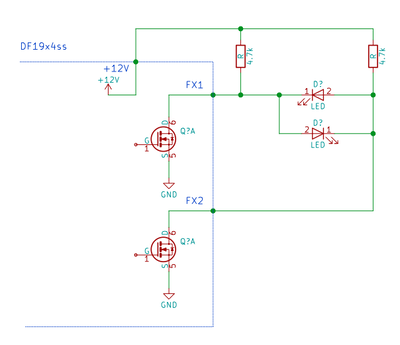

永末システムさんのDF19x4ssを使って、上記の様に抵抗、LEDを接続しました。
※抵抗値は適当なので、LEDに見合った抵抗値に変更してください。
　今回使ったLEDは高輝度タイプなので、ちょっと電流をながしただけでよく光ります。

この方式の注意点はFX1をONにした時に、抵抗から12V/4.7k=2.5mA と
LEDから (12V-1.2V)/4.7k=2.3mA
合計4.8mAがFX1に流れ込みます。
（無駄な電流がデコーダーで消費されます）
（DF19x4ssは各FX50mA以内なので全く問題ありません）（※放熱無限大の条件デスw）



全体の接続

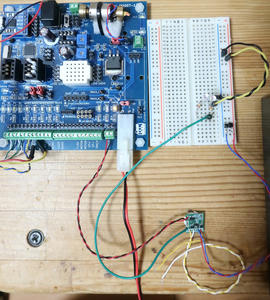

DCS50KとSmile Decoder Tester（端子台として使用(^^; DF19x4ss

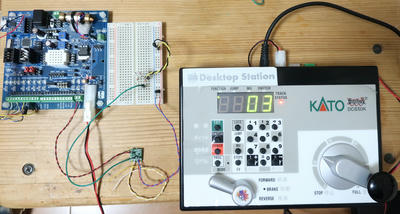

ブレッドボードにLEDと抵抗を実装しました。

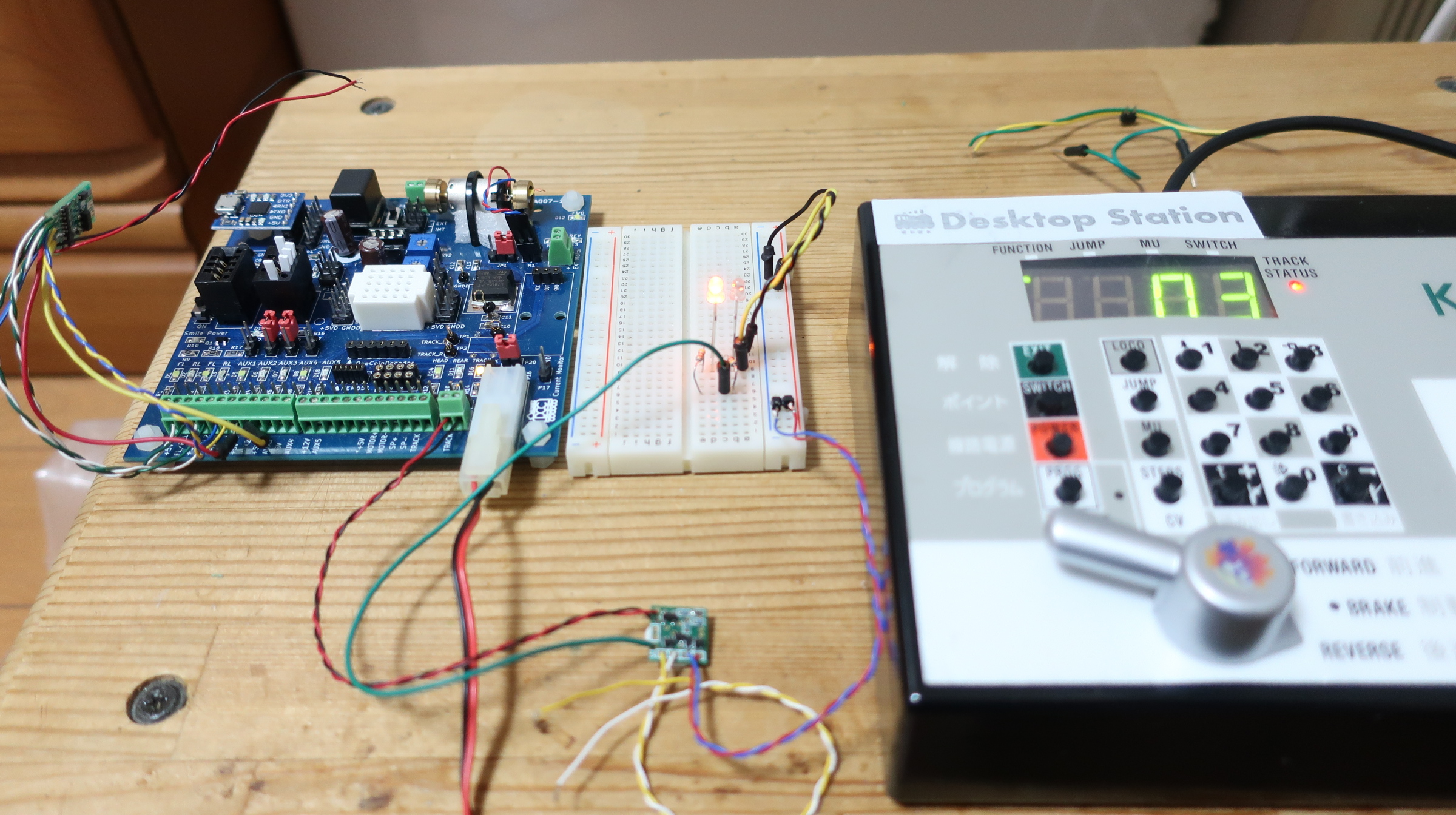

REVERSEにしてテールライトが点灯（LEDが同色ですみません(^^;

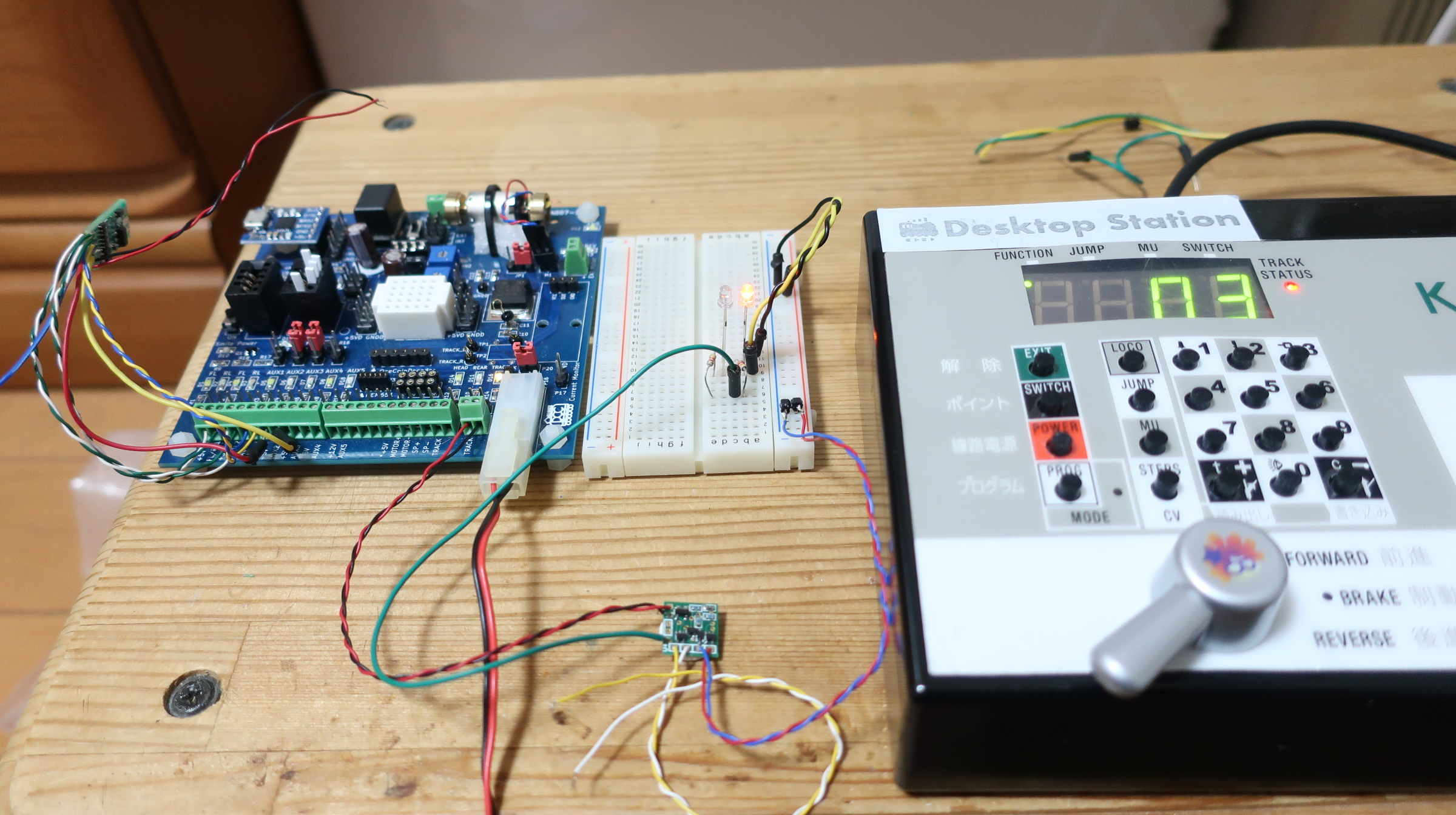

FORWARDにしてLEDが点灯



■補足１

LEDのVfは2Vから1.2Vに修正しました。

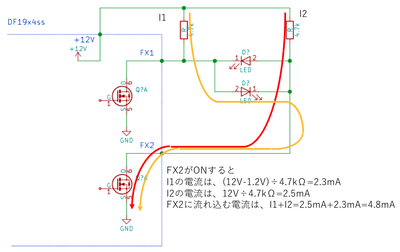

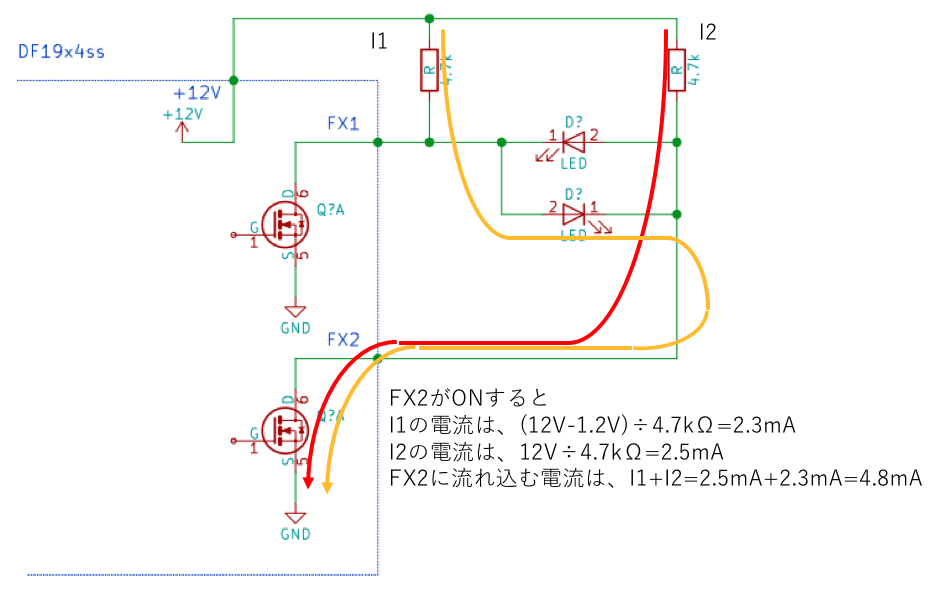

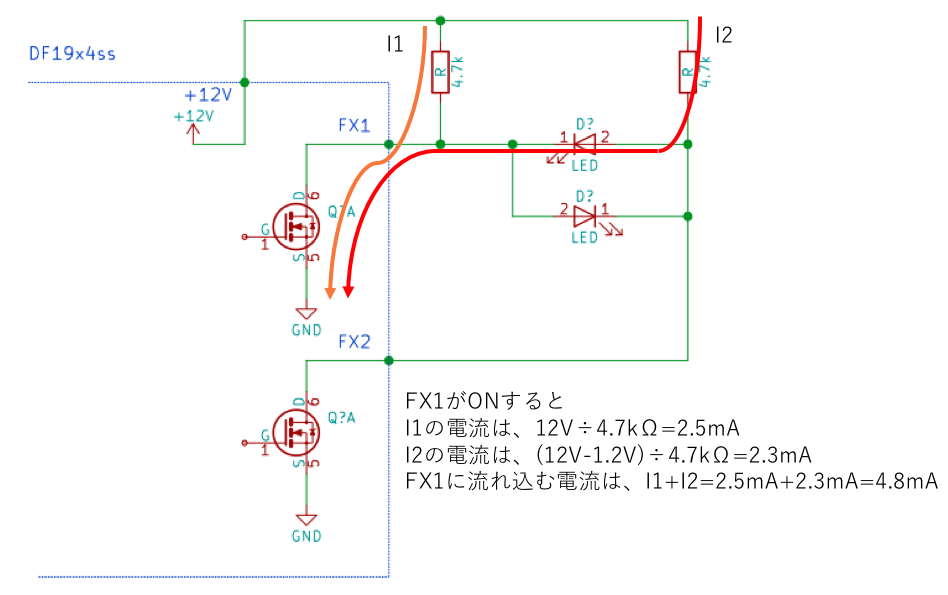

FX1がONした時の電流が流れるルート


FX2がONした時に、電流が流れるルート

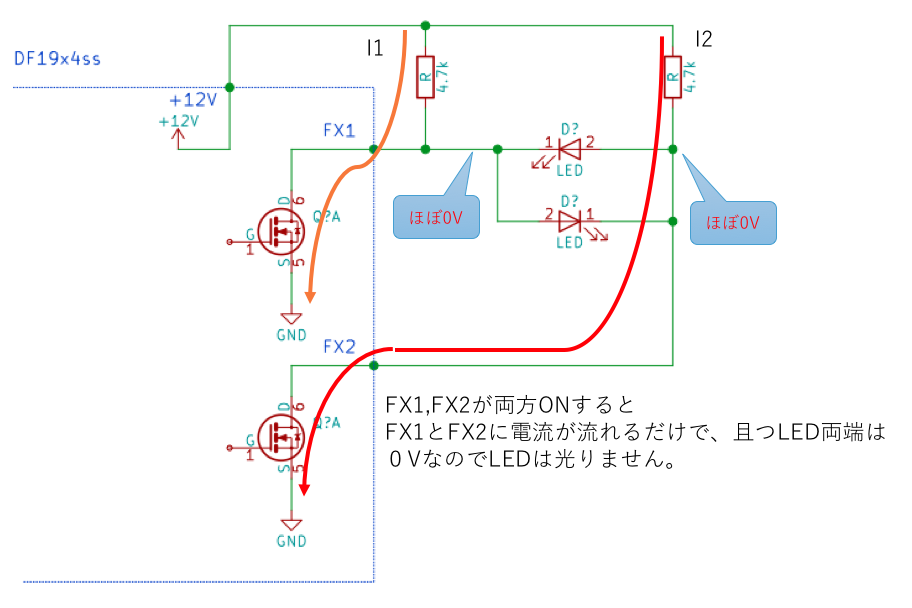

FX1とFX2が両方ONになった時の、電流が流れるルート


抵抗にかかる電力は、
I^Rから、2.5mA ^2 ×4.7kΩ=0.029W
抵抗のディレーティングは50%以下で使いたいので・・・、まぁなんでも良いですね。

■補足２

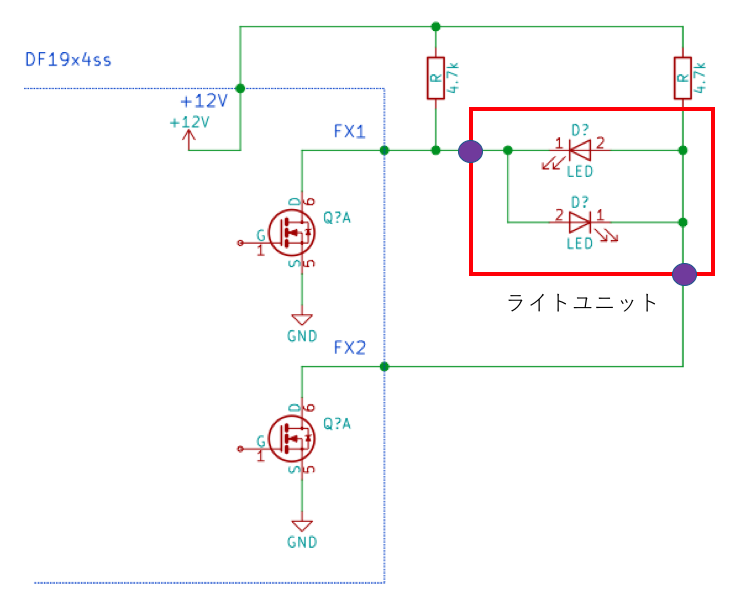

ライトユニットに乗っている抵抗や定電流ダイオードは外してストラップしておかないと
この回路は成立しません。
