まだやっています(^^;

MP3サウンドデコーダを接続してみました。
左が前進、右が後進です。
ファンクッションのLEDが変わるのと、モーター回転方向LEDも変わります。


NEM651(2.54ピッチ)に、SmileDecoderを接続


OneCoinデコーダーを接続


永松システムのDF19x4ss

デコーダのLEDは12V系統なのですが、5V用LED端子に接続しても
明るいだけで問題ありません。
12Vが共通なので、ジャンパしています。
..

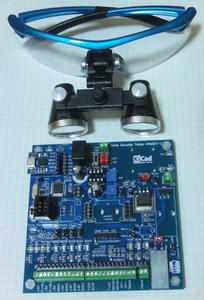

サージカルルーペだんだん距離感が慣れてきましたw。


参考配布価格(予定)
USB-UART BOARD、AMP回路、電流モニタ回路、ブレッドボード部、電源部
モーター無しタイプ
キット2500円、組み立て動作確認済み3500円

USB-UART BOARD、AMP回路、電流モニタ回路、ブレッドボード部、電源部
モーター、スマイルライタ無しタイプ
キット2000円、組み立て動作確認済み3000円

NEM651/652 は良いコネクタがないので未実装です。

拍手[1回]

PR

無題

機能が多すぎて何ができるのか考えるのが難しそうです(汗

by Yaasan URL 2017/07/10(Mon)07:21:19 編集

無題

コメントありがとうございます。
基本的には
・LED光らせる
・音が鳴らせる
・モーターが回せる
・スケッチが書き込める
だけなので、シンプルです(^_^)

NEM651,NEM652周りの回路が合っているかかが心配。
by あやのすけ 2017/07/10(Mon)14:43:55 編集
