2017/07/08 (Sat) Smile Decoder Tester Board の動作確認

スピーカー部分を確認しました。
DCCサウンドデコーダーは、MP3サウンドデコーダV５を使っています。

ネジ端子台にDCC信号、モータ信号、スピーカー信号を繋げます。
モーターの代わりにFANをつけましたが(^^; 片方向しか回りませんでしたので、
次の写真では動力車を繋げました。


モータ駆動波形をVVVFに設定して動くことを確認しました。




最初、SP－線をGNDに接続していたので、音が鳴りませんでした・・・

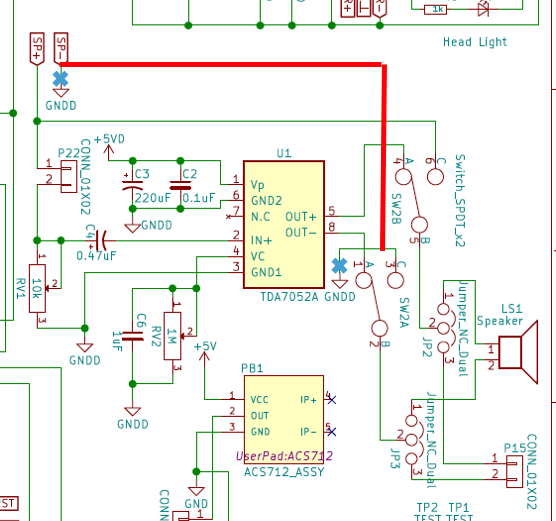

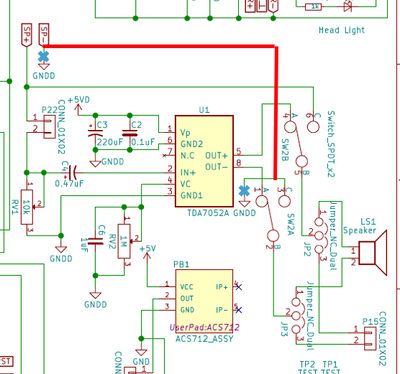

パターンカット２箇所、ストラップ１本で修正。
AMP(TDA7052A)通す方はちょっと考えないとダメですね。
