せっかく、パターン引っ張ったのでもったいないなと思って、作っちゃいました。
Elecrow の PCBアセンブリサービスを利用しました。

LEDが未実装なので買って半田付けする必要があります・・・

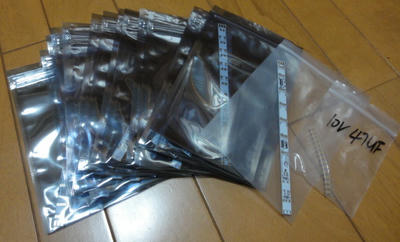

おまけの生基板1枚と、実験用に入れてもらった10V47uFのタンタルコンデンサ。

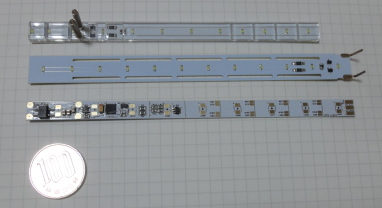

高さ8mm x 長さ140mmです。


端子は金メッキですw

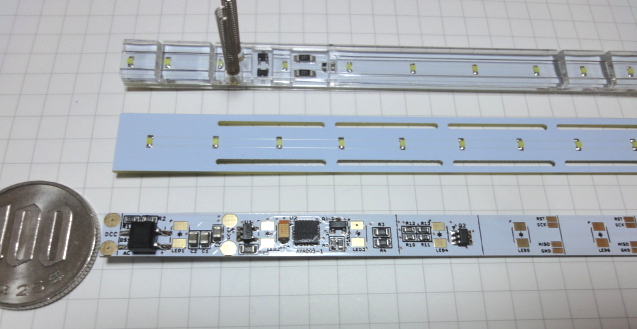

上に乗っかているのは両面に部品が実装されているSmileFunctionDecoderです
SmileFunstionDecoderLightは基板厚さを0.8mmにして、ATtiny85も
QFNパッケージの為すごく薄いデコーダができました。



無理やりSmileWriterに差し込んで、とりあえず、ブートは書き込めました。



拍手[3回]
