LED部分の回路を見直そうと、あまりやらないLEDの並列回路を組んで実験してみた。

まずは長さ140mmの台紙を原寸大で作成

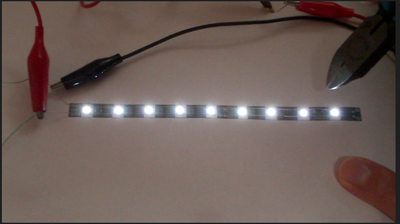

テープLEDからLED部分を切り取って、バルフロン線を使って、LEDを並列接続して、
バルフロン線を切断して行った時のLEDの明るさを確認します。

条件
電源12V
電流制限抵抗1kΩ
Vf 約3V
I=(12-3)/1kΩ=9mA





Bトレインが使えるところまで減らすと明るいですが
LEDを並列接続しても良さそうですよね(^^;
回路簡略化できるし。
