2016/08/31 (Wed) SmileWriter5in1によるPIC12F1822ライターの検証

【今日も難しい話です】

SmileWriter5in1を使って、PIC12F1822用のPICライターを作ろうと試行錯誤しています。

先日までの調査した結果から、プログラムを変更していきます。

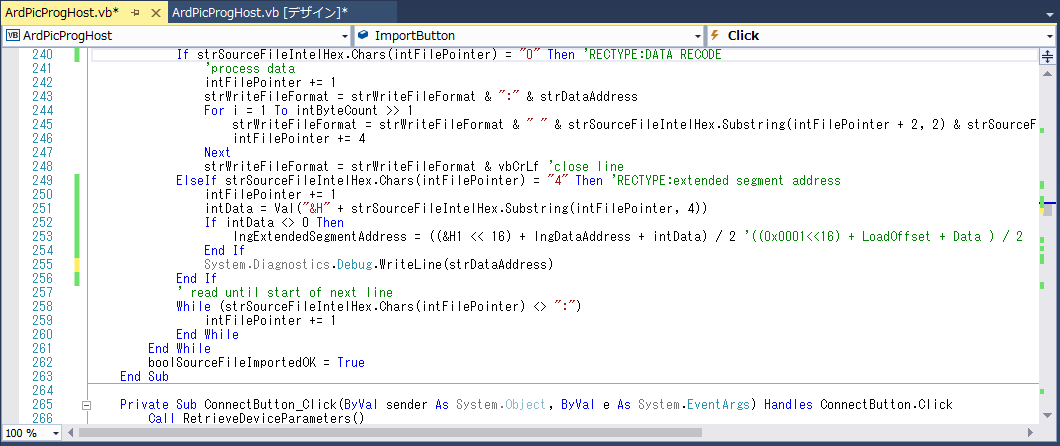

１、Extended segment addressに対応させました。
 　　従来のプログラムは RECTYPE=04 を無視していたので、処理を追加しました。

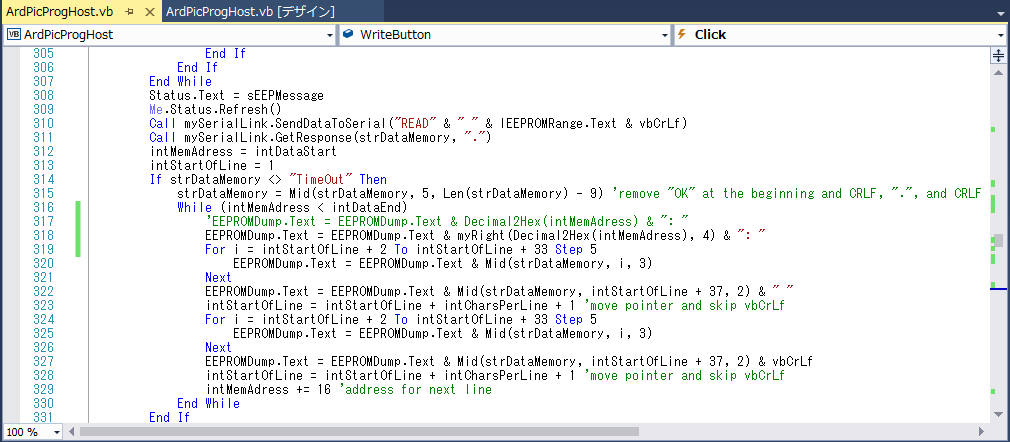

２、EEPROMdump表示部分で、アドレスが0xF000だと、FFFFF000で表示されてしまうので、
　　とりあえず何も考えずに、myRightという関数作って右から4文字を表示する様に変更。

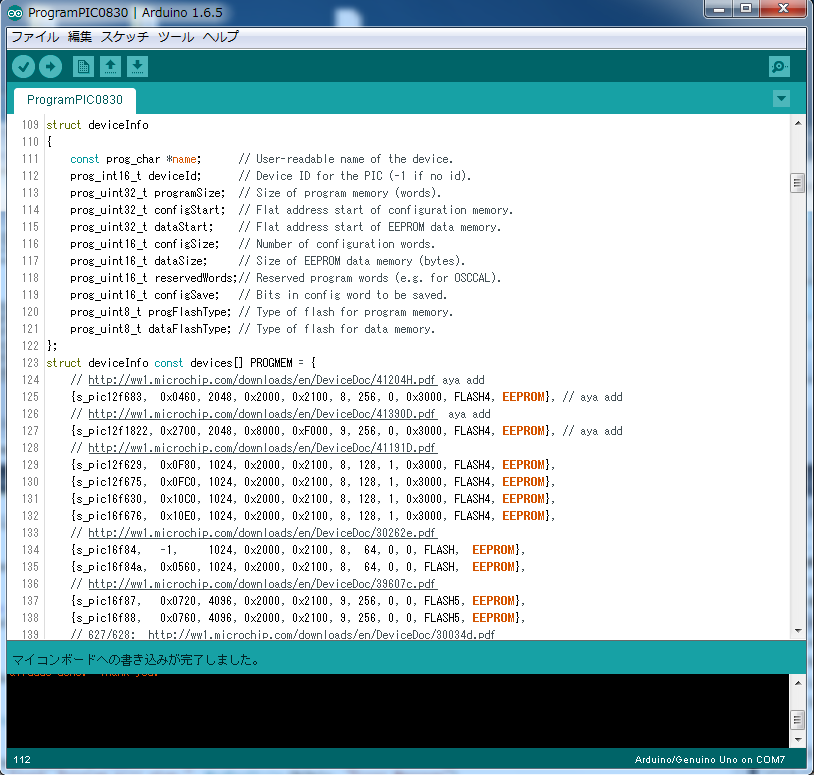

３、ProgramPICスケッチ側
pic12F1822のdeviceInfoを確定させました。

EEPROMのアドレスの件は、
KO-IBO project blogさんの、Pic12F1822のデータEEPROMに書き込むのは
を参考にしました。
結局PIC12F1822のEEP-ROM領域は0xF000〜です。



完成〜！！！

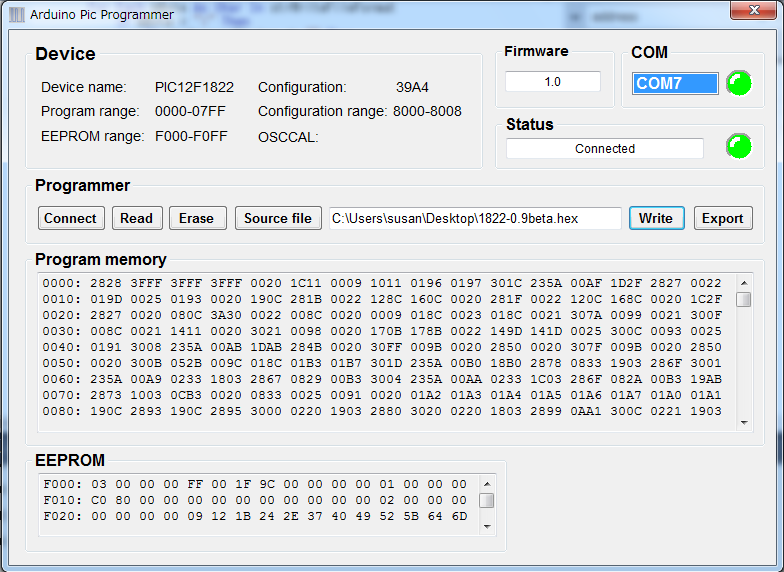

Erase → Write とボタンを押すと、Program,Config,EEP-ROMが正常に書き込めました。


あとは電車に実装して、動作確認です。
でも、手頃な電車が無いな〜

ちなみに、書き込み電圧は12Vのままです。

これで、PIC12F683とPIC12F1822用のPICライタ部が完成したので、当初考えていた機能が
全部実装できました。パチパチ。
