今日は気が進まない出張の為、某所に。

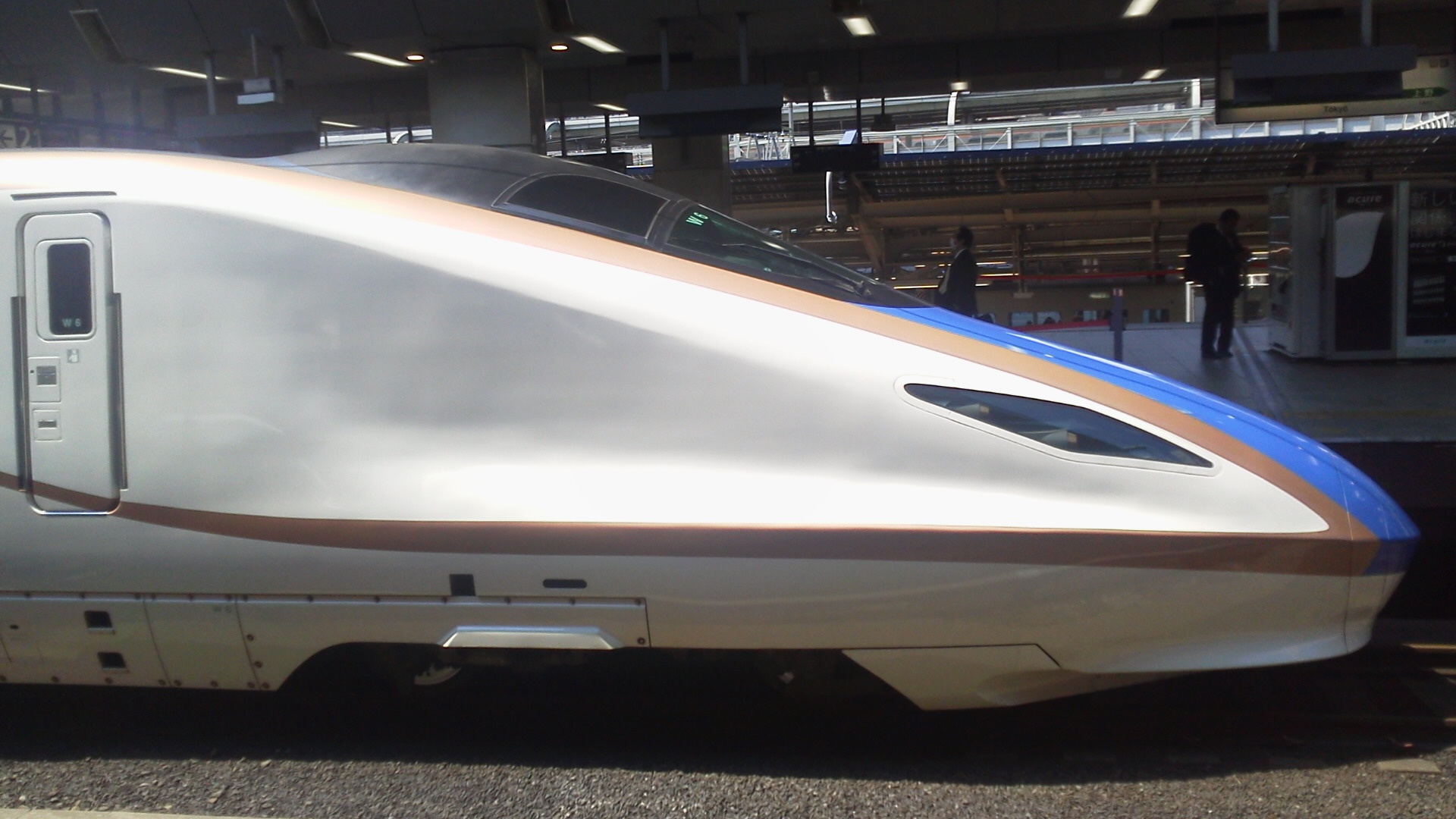

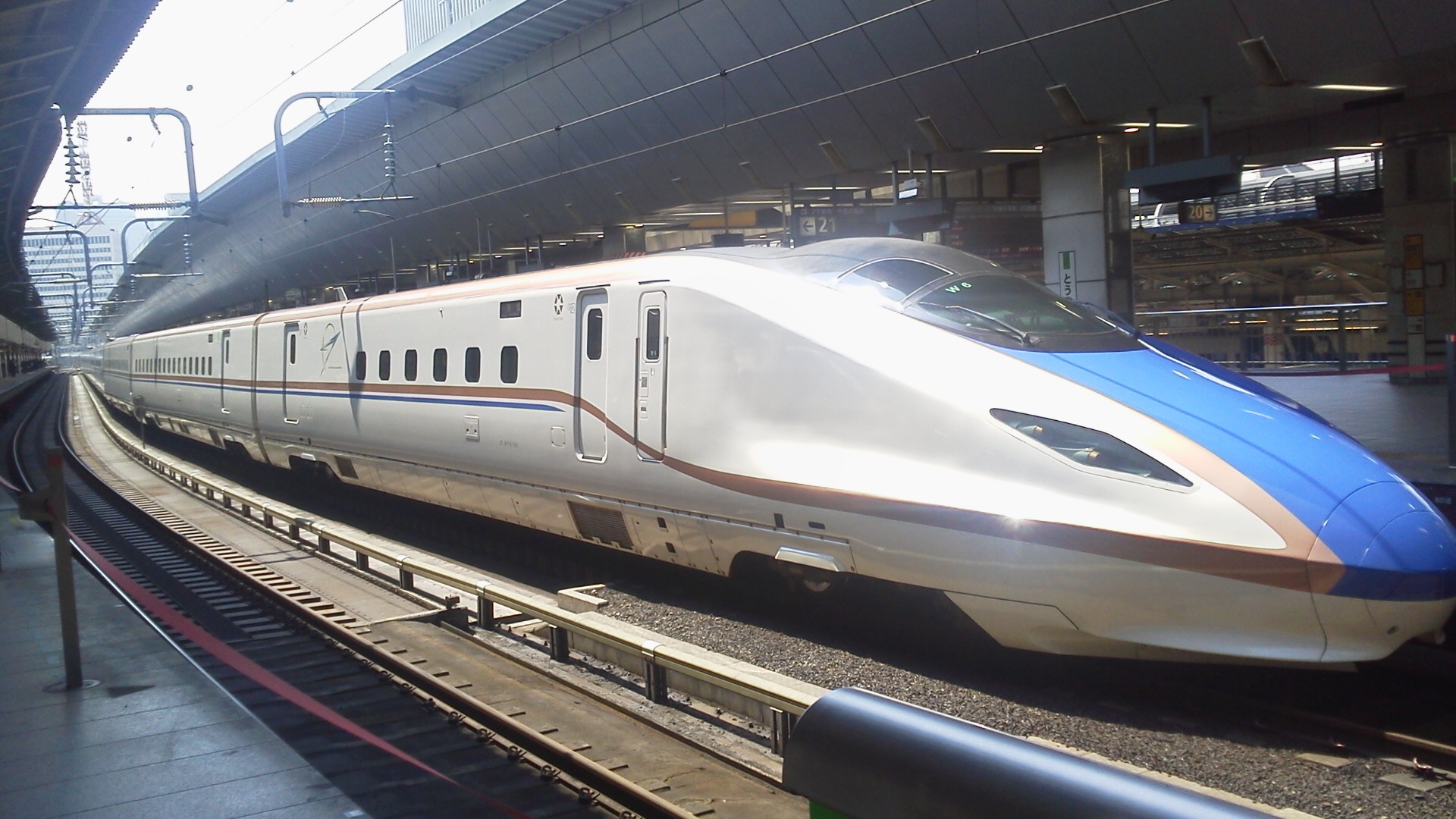

ガラゲーなので、綺麗に撮れていませんが、かがやきです。



停車中も床下からFANの音がガンガン聞こえているんですね。
しかも、向こう側のホームに停車していないと聞こえないんですね。

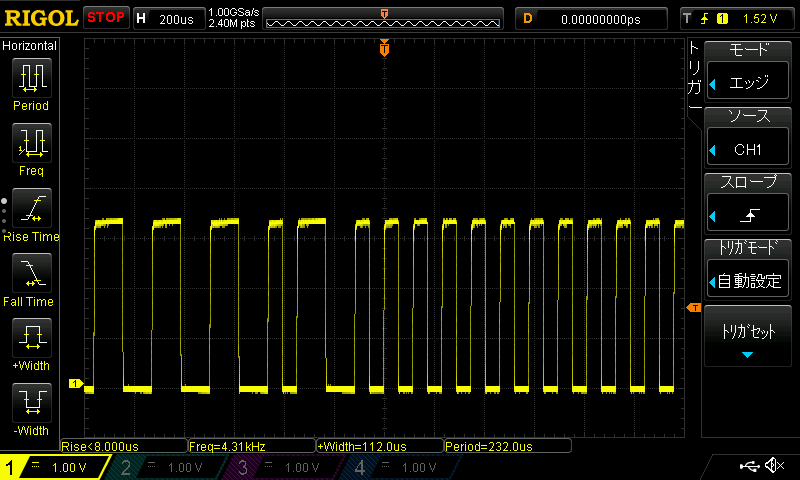

帰宅後、DCC信号が3.3V系になっている事を確認して終了w



メモ
//------------------------------------------------------------------------
// DCC Receive Routine
DCC 受信処理
//
// Howto:    uses two interrupts: a rising edge in DCC polarity triggers INTx
//           in INTx handler, Timer0 CompareB with a delay of 80us is started.
//           On Timer0 CompareB Match the level of DCC is evaluated and
//           parsed.
使い方:
2つの割り込みを使用します。
DCC極性の立ち上がりエッジでINTxハンドラのINTxがトリガされ、80usの遅延を持つタイマ0のコンペアBが開始されます。
Timer0 CompareB Matchで、DCCのレベルが評価され、解析されます。
//
//                           |<-----116us----->|
//
//           DCC 1: _________XXXXXXXXX_________XXXXXXXXX_________
//                           ^-INTx
//                           |----87us--->|
//                                        ^Timer-INT: reads zero
//
//           DCC 0: _________XXXXXXXXXXXXXXXXXX__________________
//                           ^-INTx
//                           |----------->|
//                                        ^Timer-INT: reads one
//
// new DCC Receive Routine without Timer0 ........................................................
タイマー無しの新しいDCC受信ルーチン。
//
// Howto:    uses only one interrupt at the rising or falling edge of the DCC signal
//           The time between two edges is measured to determine the bit value
//           Synchronising to the edge of the first part of a bit is done after recognizing the start bit
//           During synchronizing each part of a bit is detected ( Interruptmode 'change' )
DCC信号の立ち上がりエッジまたは立ち下がりエッジで1つの割り込みのみを使用します。
2つのエッジ間の時間が測定され、ビット値が決定される。
開始ビットを認識した後、ビットの最初の部分のエッジに同期する。ビットの各部分の同期中に検出される(割り込みモード「変更」)。
//
//                           |<-----116us----->|
//           DCC 1: _________XXXXXXXXX_________XXXXXXXXX_________
//                           |<--------146us------>|
//                           ^-INTx            ^-INTx
//                           less than 138us: its a one-Bit
//
//
//                           |<-----------------232us----------->|
//           DCC 0: _________XXXXXXXXXXXXXXXXXX__________________XXXXXXXX__________
//                           |<--------146us------->|
//                           ^-INTx                              ^-INTx
//                           greater than 138us: its a zero bit
//
//
//
//
//------------------------------------------------------------------------

拍手[0回]
