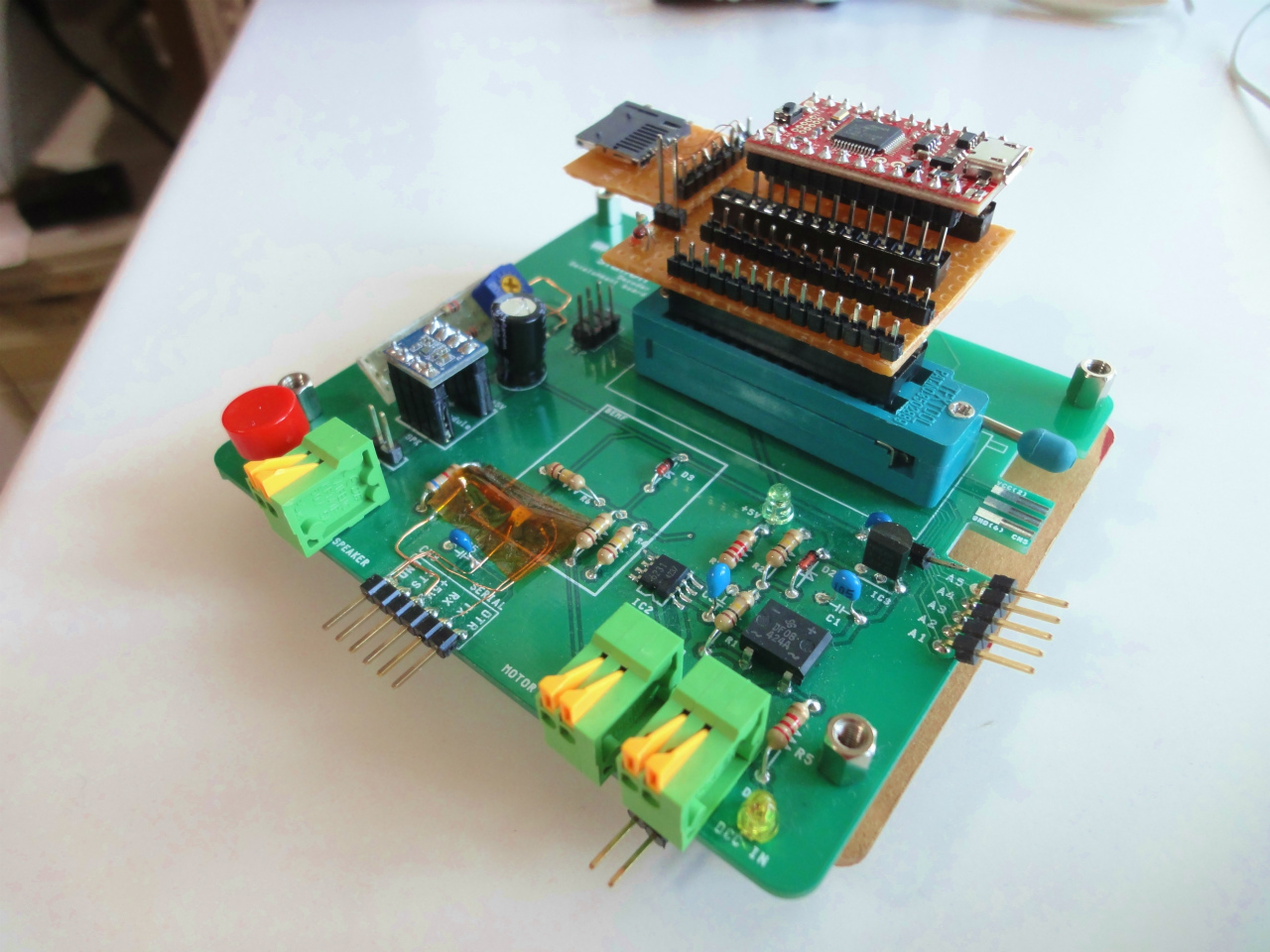

デコーダー開発ボードに、SparkFun SAMD21 Mini Breakoutを取り付ける為の
変換アダプタを工作。
SAMD21G18って、3.3Vタイプなので、とりあえずDCC PULSEだけは3.3Vで入力できるように
変換回路追加。

MicrochipのWebページをながめてたら、ATSAMC21E18Aという5Vで動くタイプがありました。
これ欲しいんですけどw

デバックポートはDCC信号入れている時はUSBポートからのデバックができないので、
UARTを使おうと思ったら、3.3Vじゃん。RS-232C変換器がないやという事で終了。

みみずゲームやろうっとw



【追記】

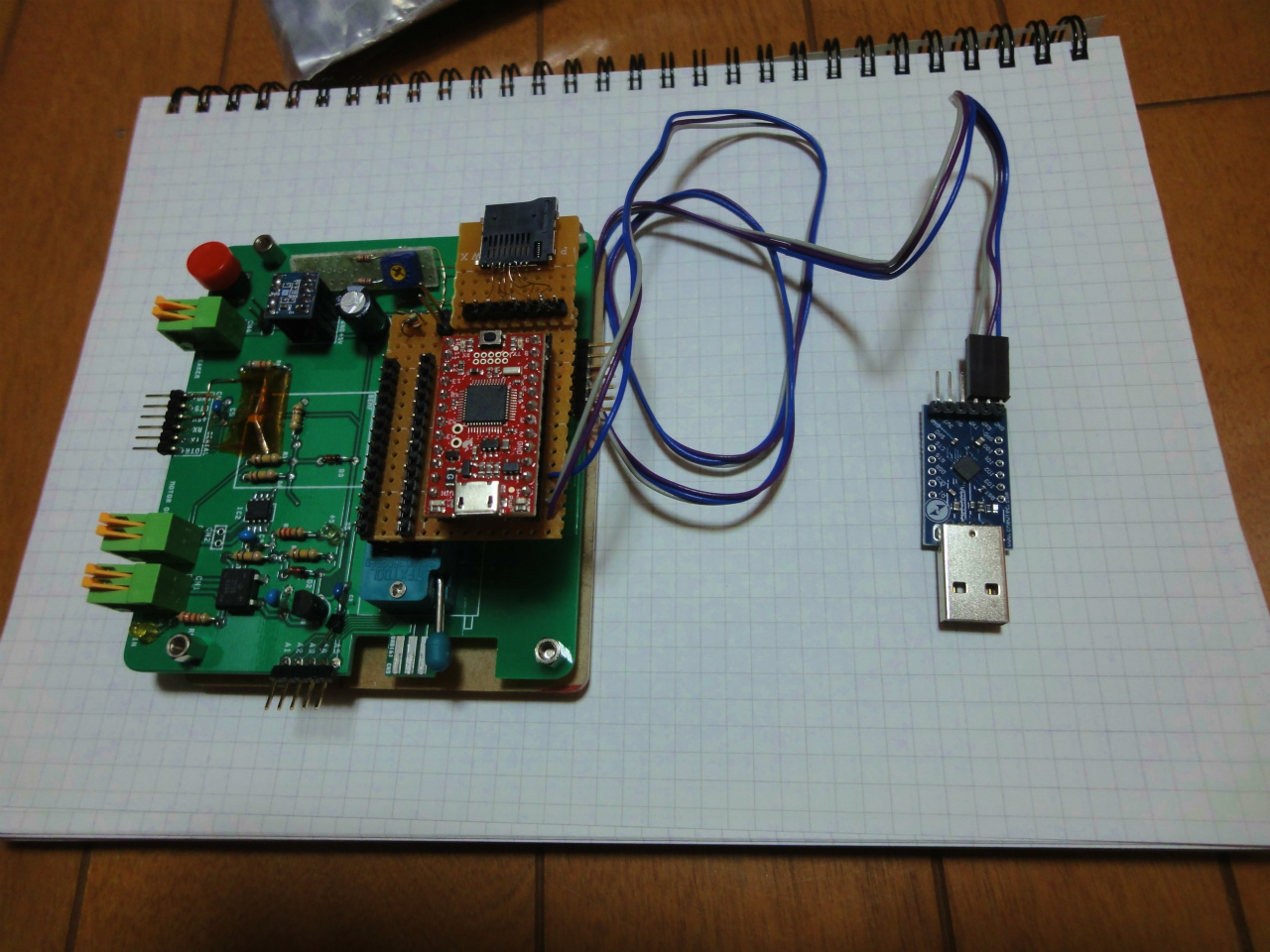

前に買った、USB TTL変換基板のCP2104を持っているのを思い出して取り付けました。
USBがTYPE-Aなのでちょっと微妙だなと思っています。

GNDとTXD,RXDの3本だけ繋いでおけばいいかな。

【なにやってんの?】
ARM Cortex-M0ベースのArduino M0を使ったデコーダを作ってみようという妄想の作業ですw
ATmega328のフラッシュは32kBなのですが、SAMD21G18のフラッシュは256kBあるので
贅沢に使えるのですねー。

拍手[0回]

PR

無題

Mouserにありますね。1個390円。
これでデコーダ作りますか!スマイルアダプタ作らないと・・・。
http://www.mouser.jp/ProductDetail/Microchip-Technology-Atmel/ATSAMC21E18A-AUT/?qs=sGAEpiMZZMuoKKEcg8mMKDSe4XXPEfw6i%2fGric2zHYqcHuPsi5Hshw%3d%3d
by Yaasan URL 2017/04/02(Sun)20:44:57 編集

無題

やあさんコメントありがとうございます。
32pinなので、小型化できますよね。

>これでデコーダ作りますか!スマイルアダプタ作らないと・・・。
密かに、USBから書いてもいいかなって考えていたりして。
by あやのすけ 2017/04/02(Sun)22:42:47 編集
