2017/05/06 (Sat) LocoNet/DCC Throttle用USB I/F CP2102 アダプタの実装

LocoNet/DCC Throttle検討時にスケッチ書き換え用I/Fとして、USBの口をあらかじめ
設けようと考えていました。

あ、今日はWebページの方にLocoNet/DCC Throttletの紹介のページを作りました！
よかったら、どうぞです！(^_^)


図 FTDIコネクタ、CP2102基板部の回路

SILICON LABSのUSB TO UART BRIDGE CP2102を選んでみました。

ebayでmicro USBコネクタ付きで5個$6.6でした。やっすいです。
4/15に発注して、5/6にやっと届きました。時間がかかりますね・・・

届いた基板・・・チップ上に印刷が見えませんw 大丈夫か(^^;


とりあえず、実装。


秋月で売っているFTDI USB変換ケーブルを使うとこんな感じ。


micro USBケーブルで接続できますのですっきり！


Mac OS X El Capitanでも、特にCP2102のドライバをインストールしなくても、
cu.SLAB_USBtoUARTと認識しています。


あれ(^^;?
OLEDが表示されません・・・
基板のVccを測定すると-3.3V???

シルクに対してピンアサインがすべてテレコでした・・・
CP2102基板のシルクとは別にテキストで文字を置いたのが原因ですね・・・

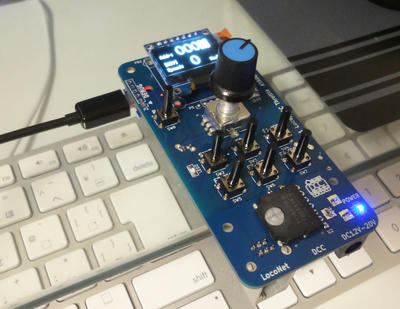

仕方がないので、基板をひっくり返して実装しました。
FTDI用のコネクタも要らないので、削除。


同じ青基板なのですっかり同化しています。そしてスッキリ！


CP2102基板には、電源LEDとTXD,RXD LEDも実装されているため、
スケッチ書き換え中はチカチカしているので、安心です。

CP2102のチップとUSBコネクタを実装しようかと思いましたが、出来合いの基板を
買ったほうが安かったので実装してよかったです(^^
