なんとか、使えるもんになったので公開します。

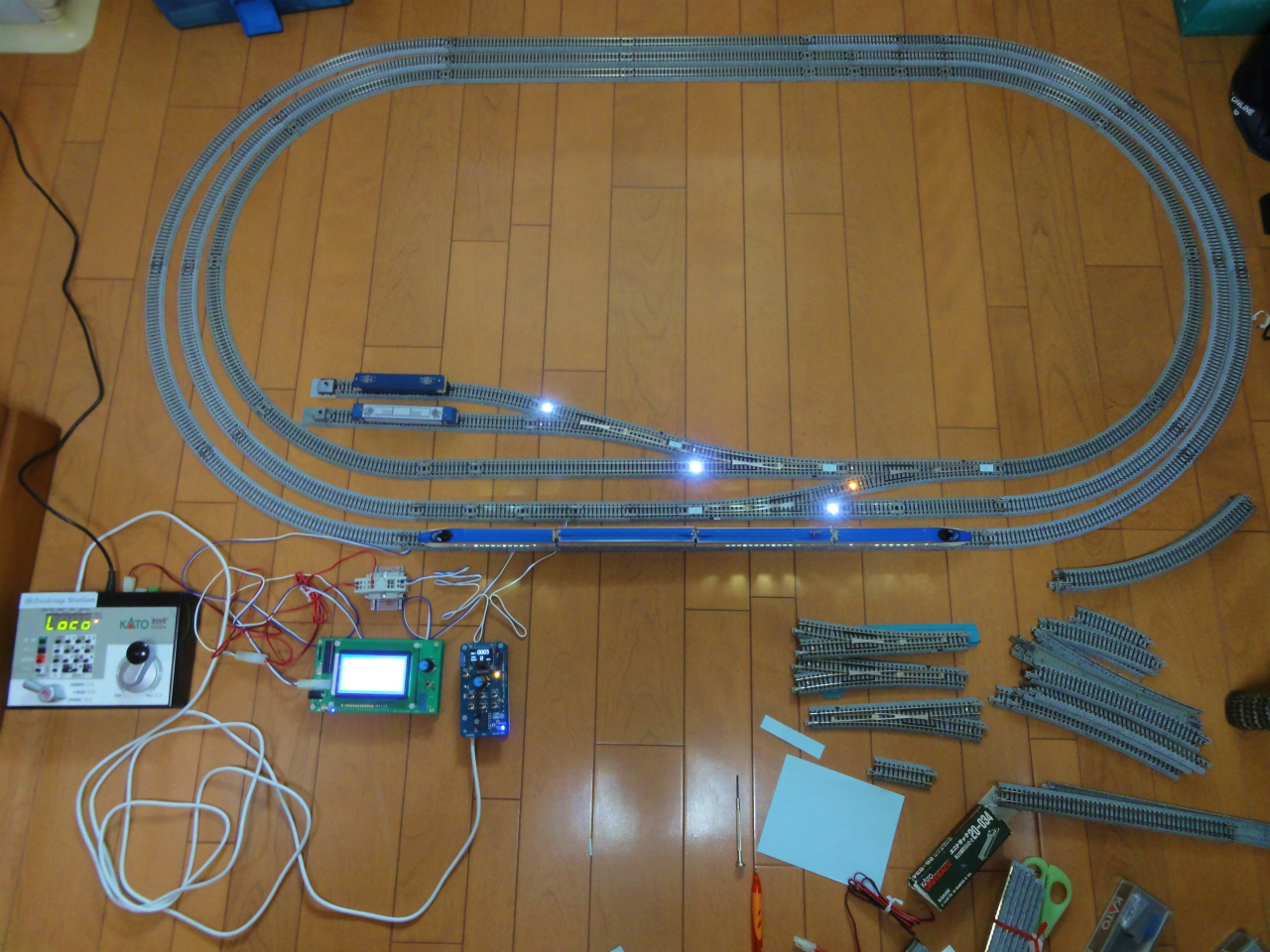

実験用レイアウト
・外周 E7系新幹線のみ(DCCアドレス3)
・内周と外周はEF200(DCCアドレス1)、EF65-500(DCCアドレス2)

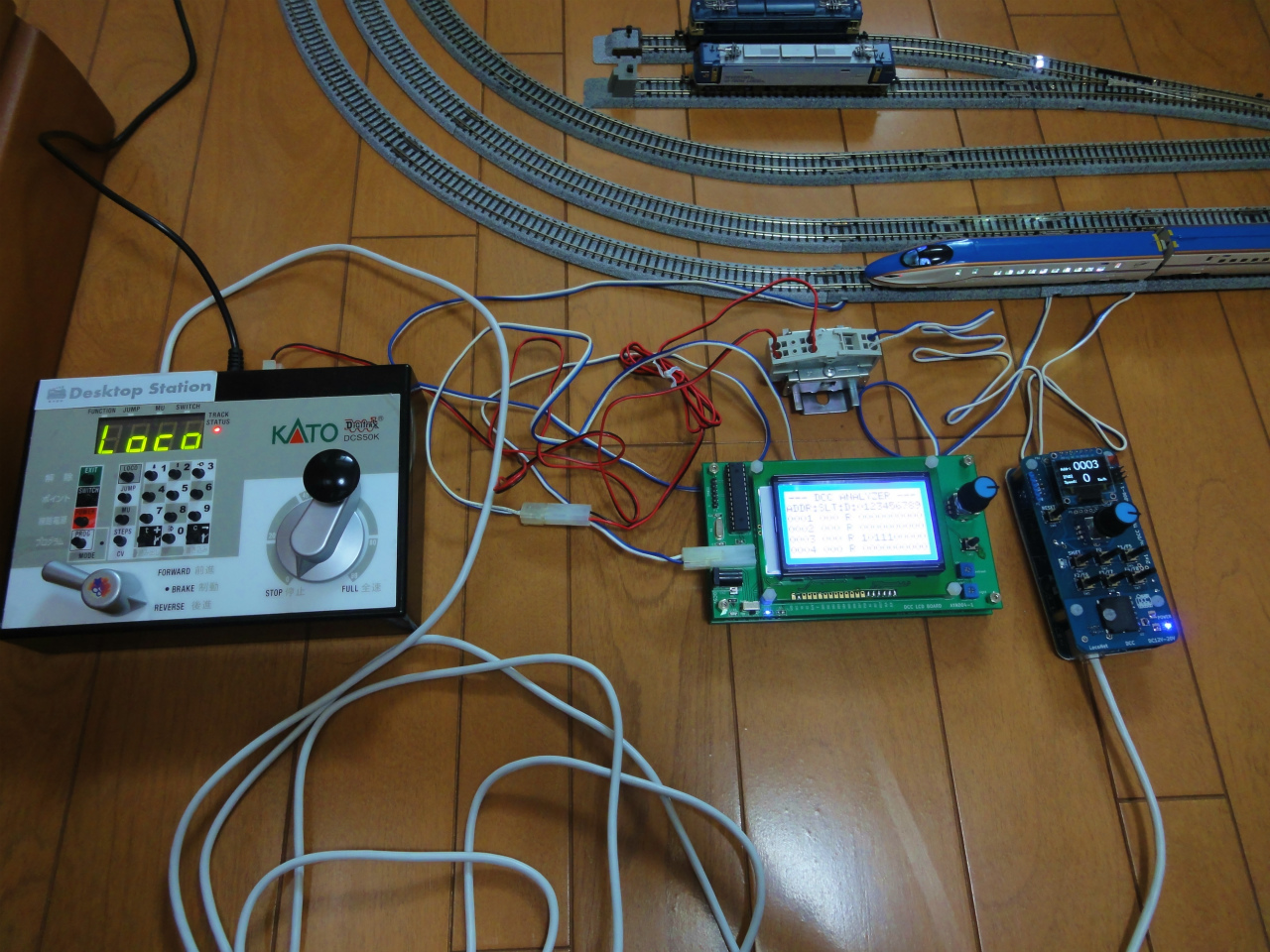

DCS50KとDCC速度計とLocoNET/DCC Throttleを接続しました。

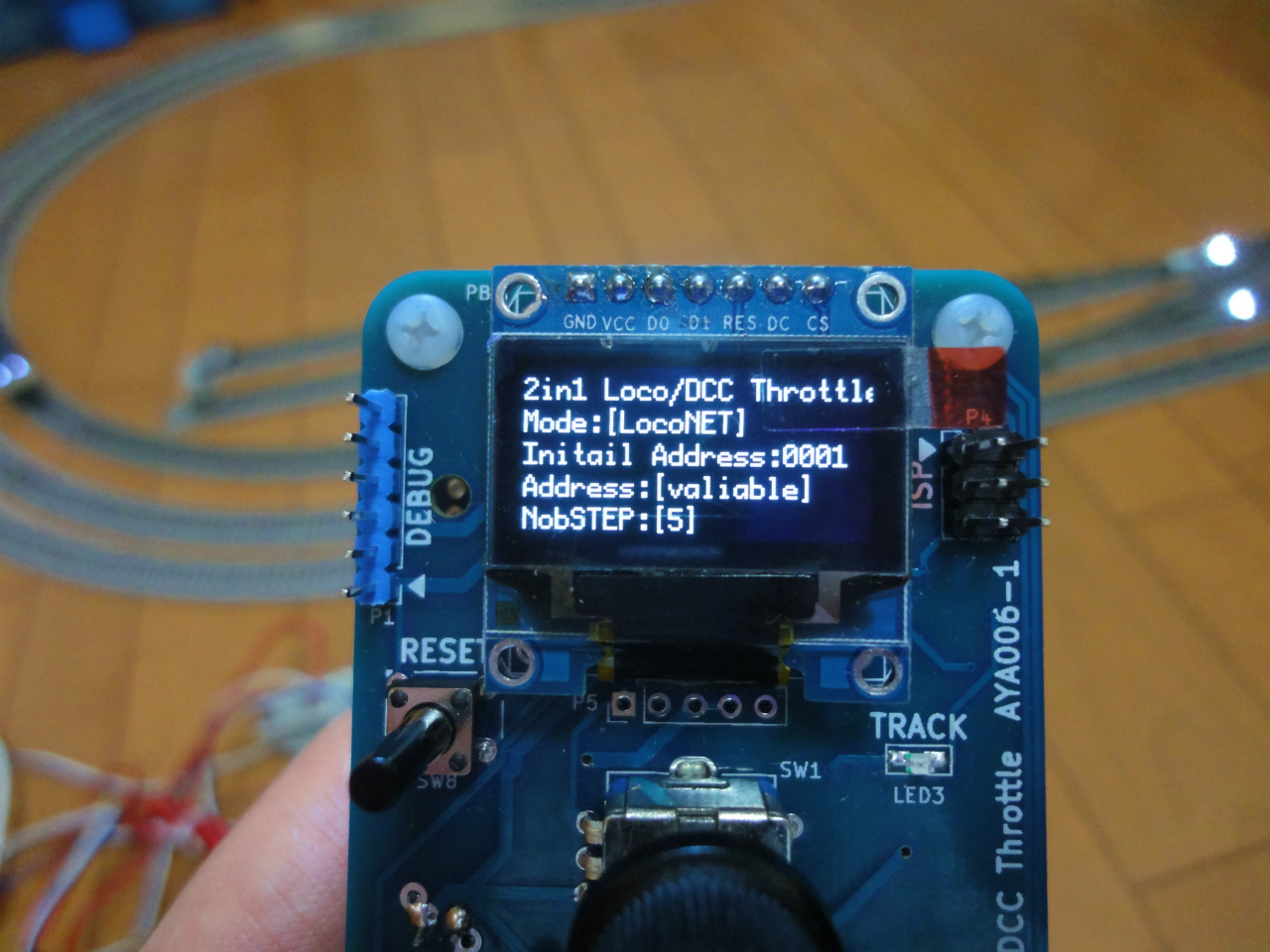

起動画面(2秒間だけ表示します)


速度設定画面

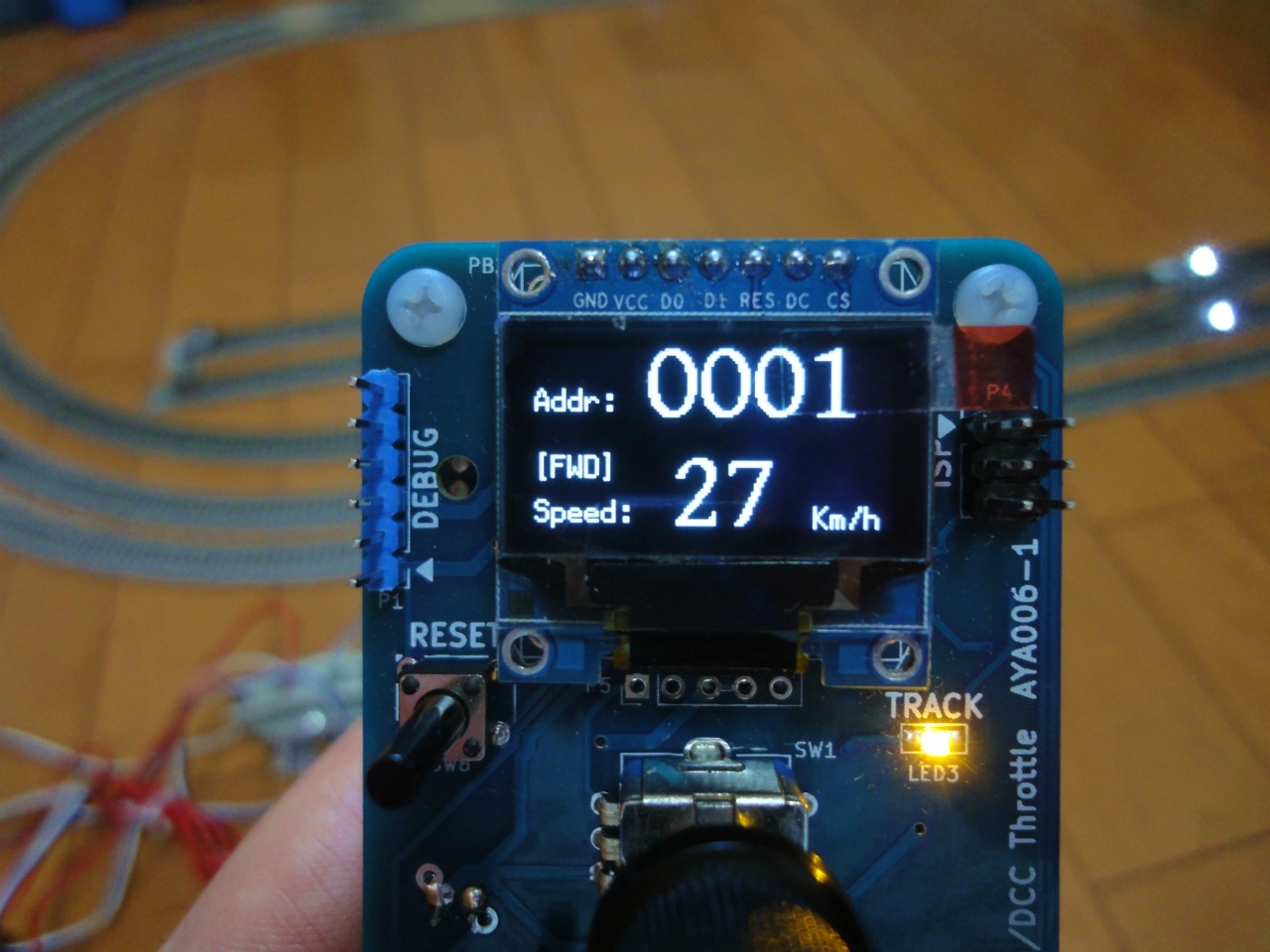

速度の単位がkm/hですが、今はslot値そのままです。

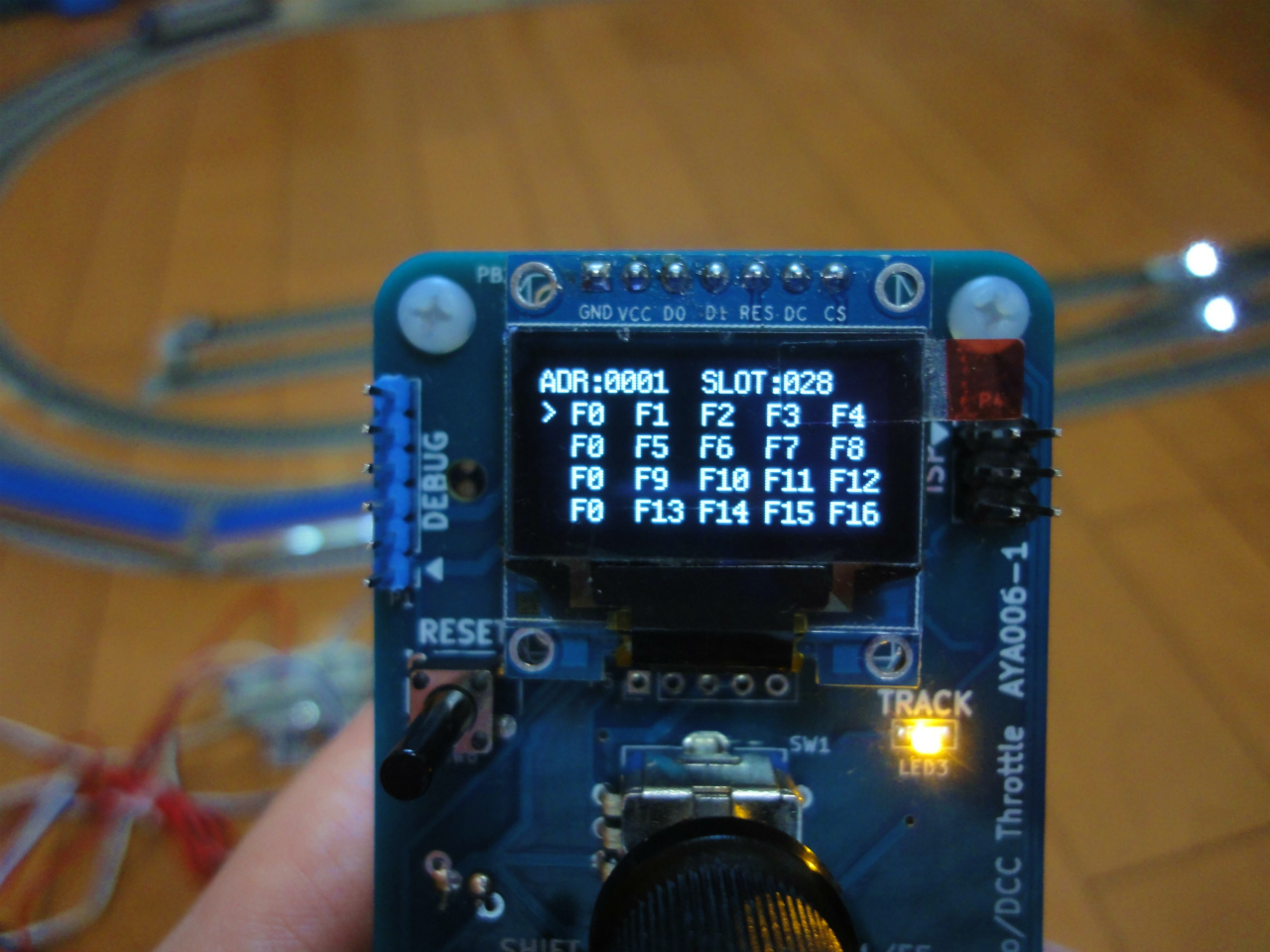

ファンクッション画面、速度画面からSHIFTキークリックで遷移します。
(クリックで行を選択、ダブルクリックで速度画面に戻ります)

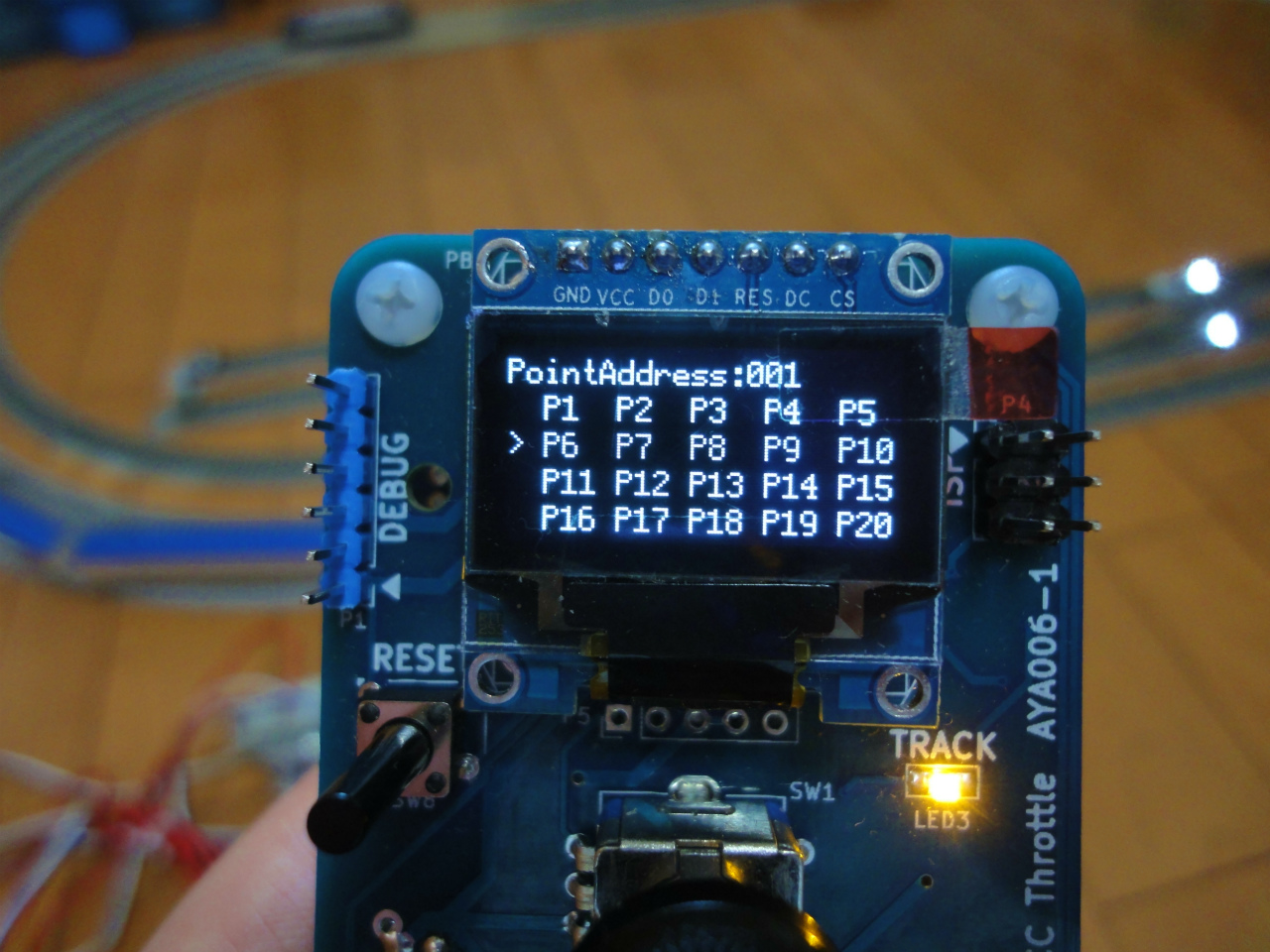

ポイント(アクセサリ?)設定画面、速度画面からSHIFTキーのダブルクリックで遷移します
(クリックで行選択、ダブルクリックで速度画面に戻ります)

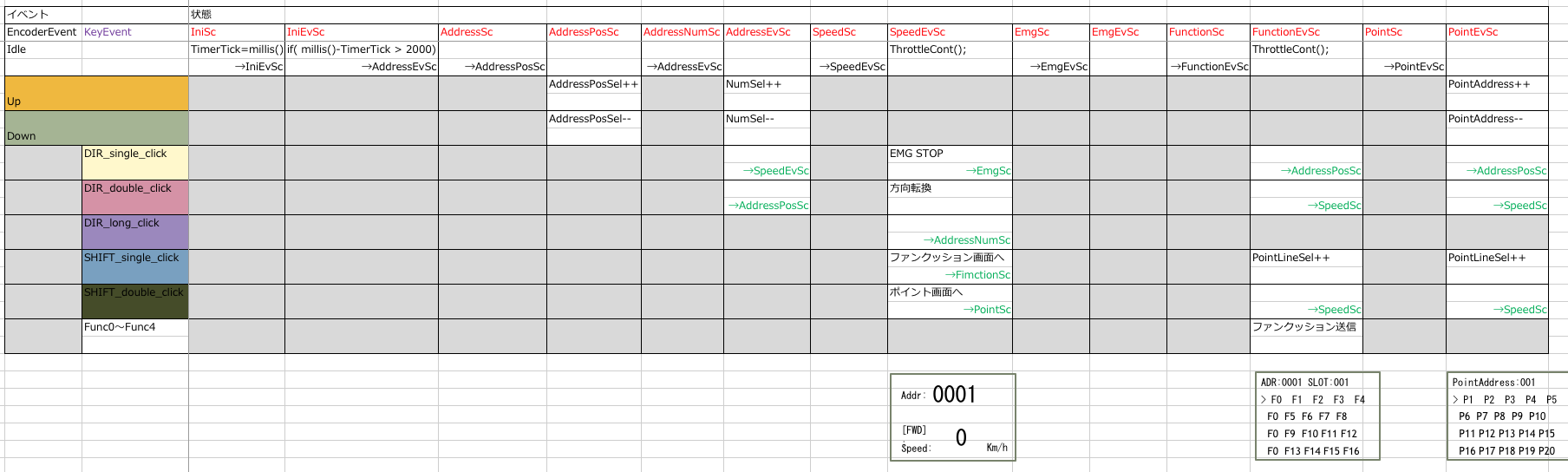

画面遷移は、こんな感じの状態遷移表を元に作成しました。


プログラムについて
・LoconetのドライバはArduino Loconet Throttleを組み込みました。
・OLEDの制御はu8glibを使用しました。(u8glib2はSRAMを使いすぎるので途中でu8glibに変えました)
・画面描画と通信、操作が滞らないように、各所にステートマシンを組み込みました。
 (ステートマシンだらけ(^^;
・数値入力は、アンダーバーカーソルによる桁設定と、xorカーソルによる値設定と工夫しました。
 (カーソルがブリンクするのもちょとこだわってみました)


動画、途中操作と動画編集が面倒くさくなってしまって(^^; グダグダしています。



どうでしょうか?

ボタン数が少ないので、ファンクッション、ポイントの切り替えは慣れないと焦りますw
