ずっと前に、DCC電子工作連合の会合の中で、簡単なコントローラーがあると
いいよねというお話があり、S88インタフェースじゃないけど。
Loconet を使ってスロットルを作ってみようかなと。

操作は
ロータリーエンコーダで速度変更
ロータリーエンコーダプッシュボタンで緊急停止。
ファンクションボタンは、SHIFTキーを使うことで、F0〜F14まで。
DCCのアドレスを変更しても車両の方向・速度を現在走行中の値を引き継ぎます。
KATOのDCS50Kの速度設定はマスコンの角度と一致しているから、アドレス変えた瞬間に
暴走するんですよね。これが嫌で・・・

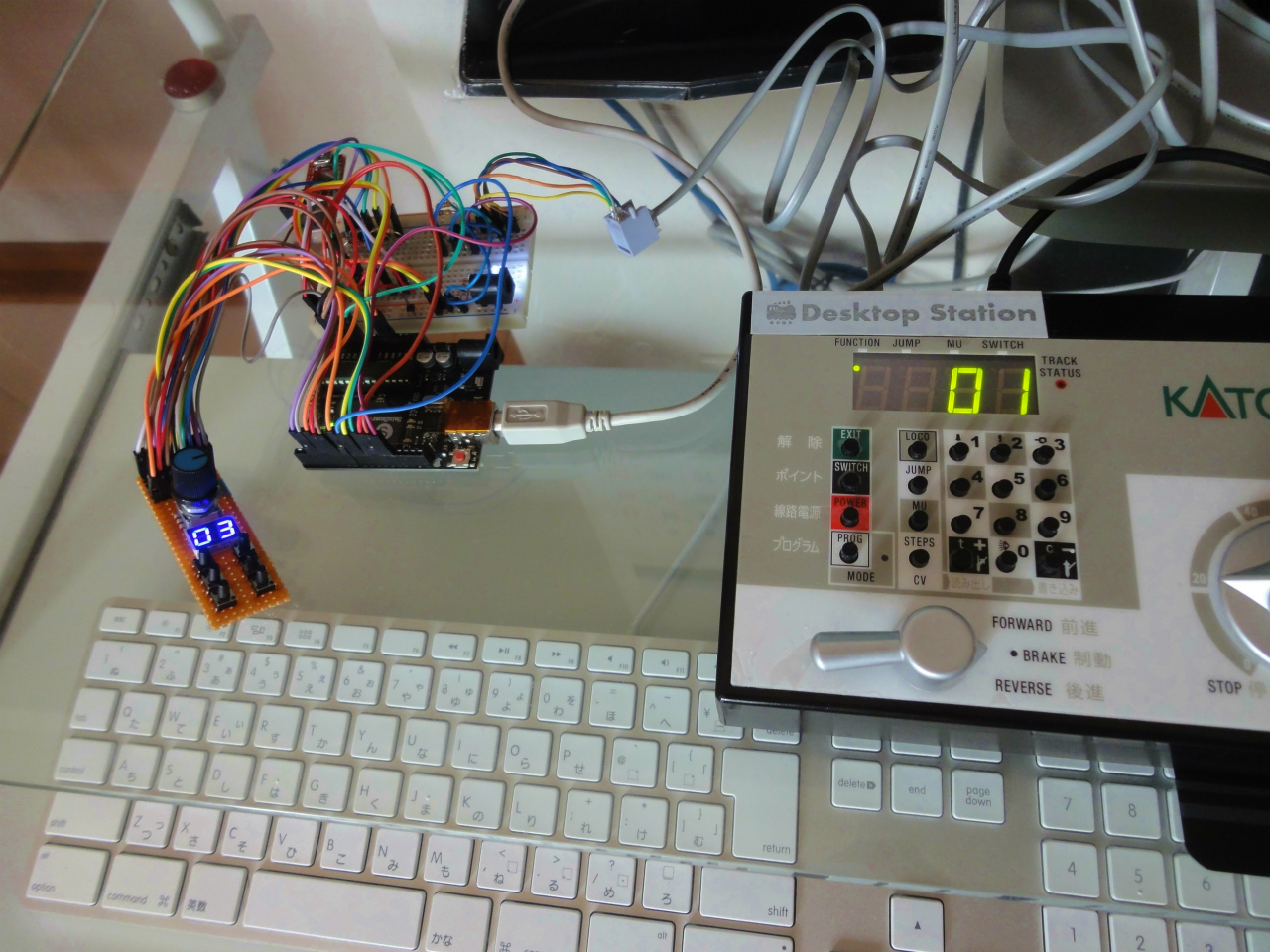

大体動いていますけど、シルバーウイーク使ってまとめていこうかなと考えています。
Arduinoで作っているから、自分好みにカスタムできます。(^_^)

この前作りました、クリック、ダブルクリック、長押しのスケッチを組み込みました。

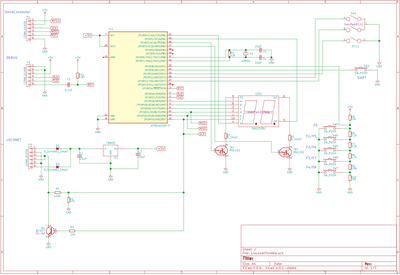

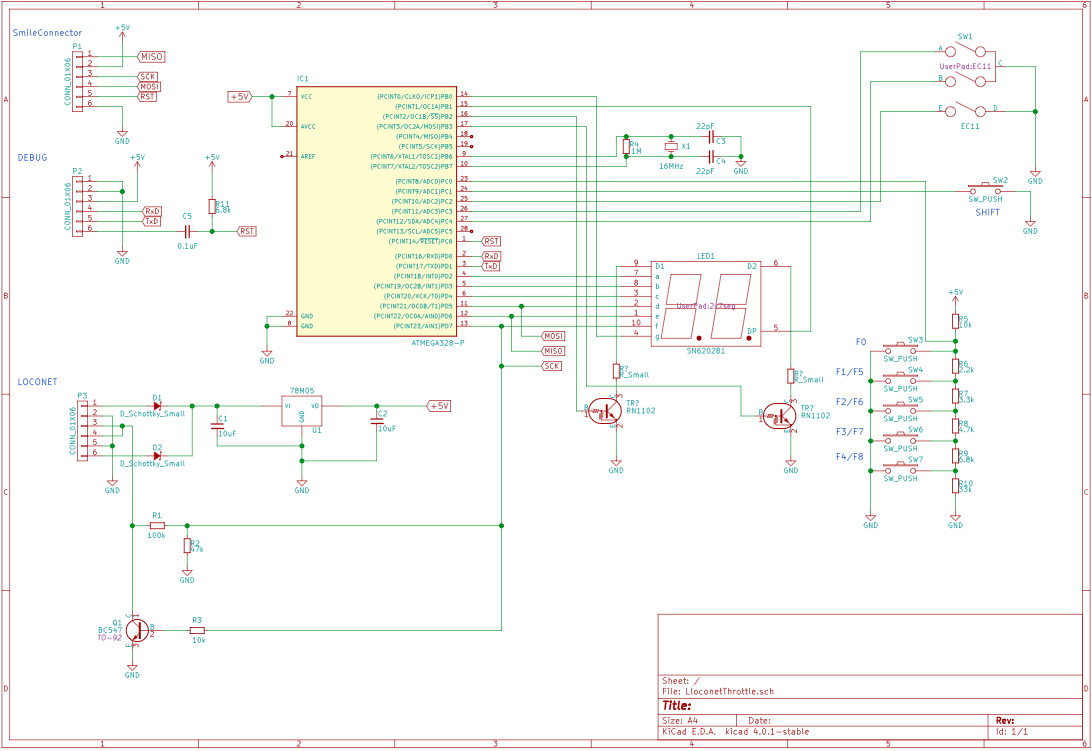

回路図はこんな感じ。
タクトスイッチの取り込み方法はやあさんが採用していましたアナログ方式にしました。
7segはダイナミック点灯させていますので、プログラム内で時間食っちゃうと
ちらつきますw
Loconet I/F は実験なので、簡易回路を使っています。

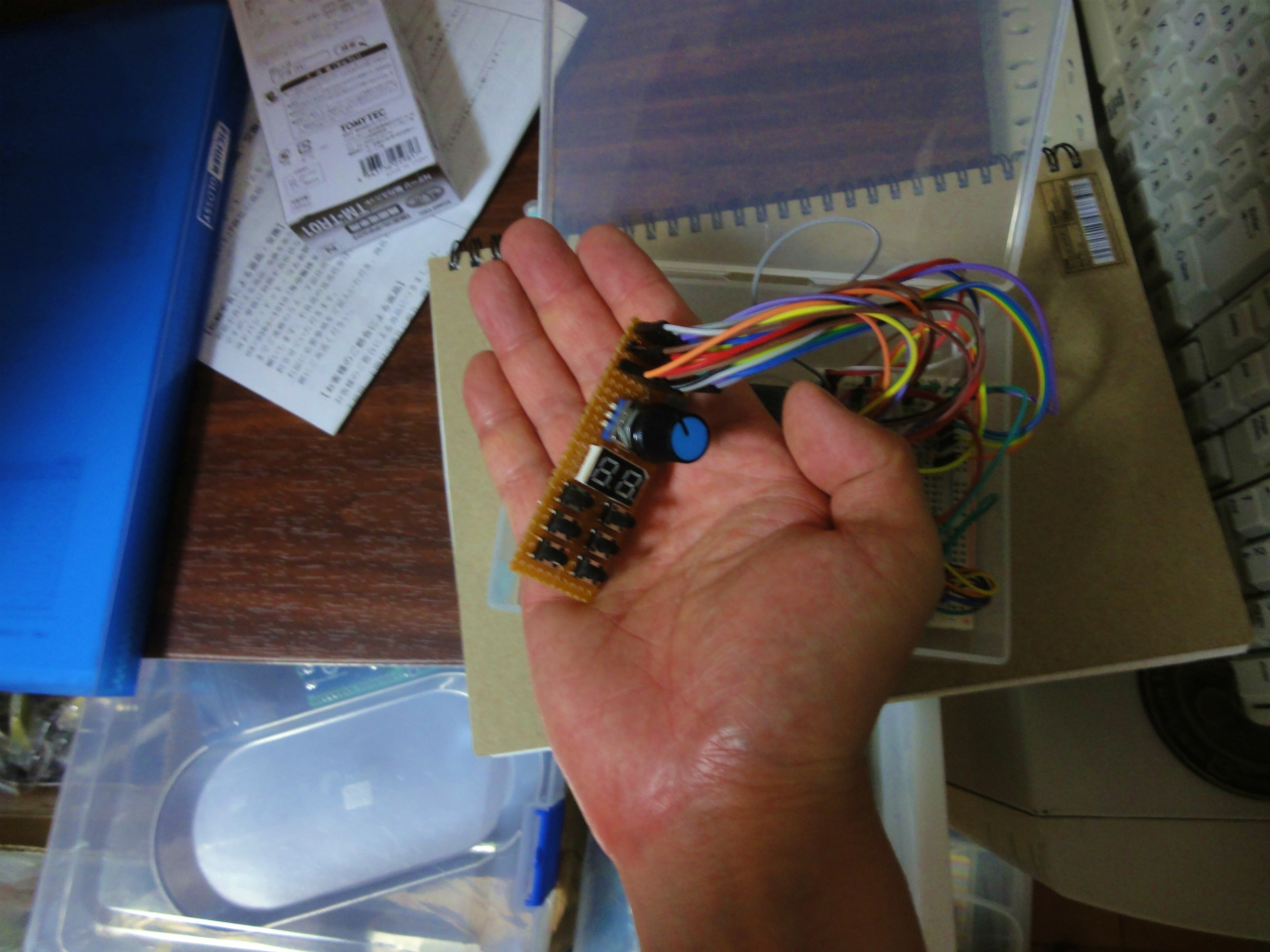

基板がむき出しだとw、大きさは手のひらサイズ!

ケースに入れると・・・さて・・・

拍手[1回]

PR

無題

フジガヤさんがS88で流す仕様を作ってくれるという事なので、S88-N版をよろしくお願いします。期待してます。
by やあさん URL 2016/09/17(Sat)16:19:30 編集

無題

コメントありがとうございます。
Loconetとモジュラー形状がちょっと違うのですね。
きっと、フジガヤさんがスロットルの構想を練っていると思いますので、S88-N版はお任せします。
by あやのすけ 2016/09/17(Sat)16:49:50 編集
