※やっつけ記事なので、色々と適当です・・・

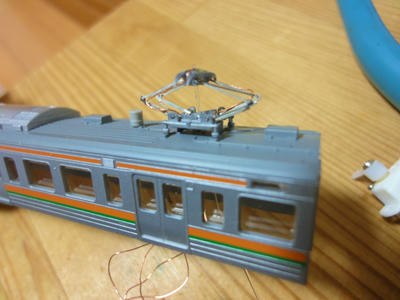

ちょっと分かりにくいですけど、φ0.5の光ファイバーを瞬間接着剤で固定して、
車内まで引き込んでいます。
カーボンロッドを使うと強度とかも良さそうですが、見た目重視の為、
光ファイバーを使いました(強度が無いんだけどね・・・)

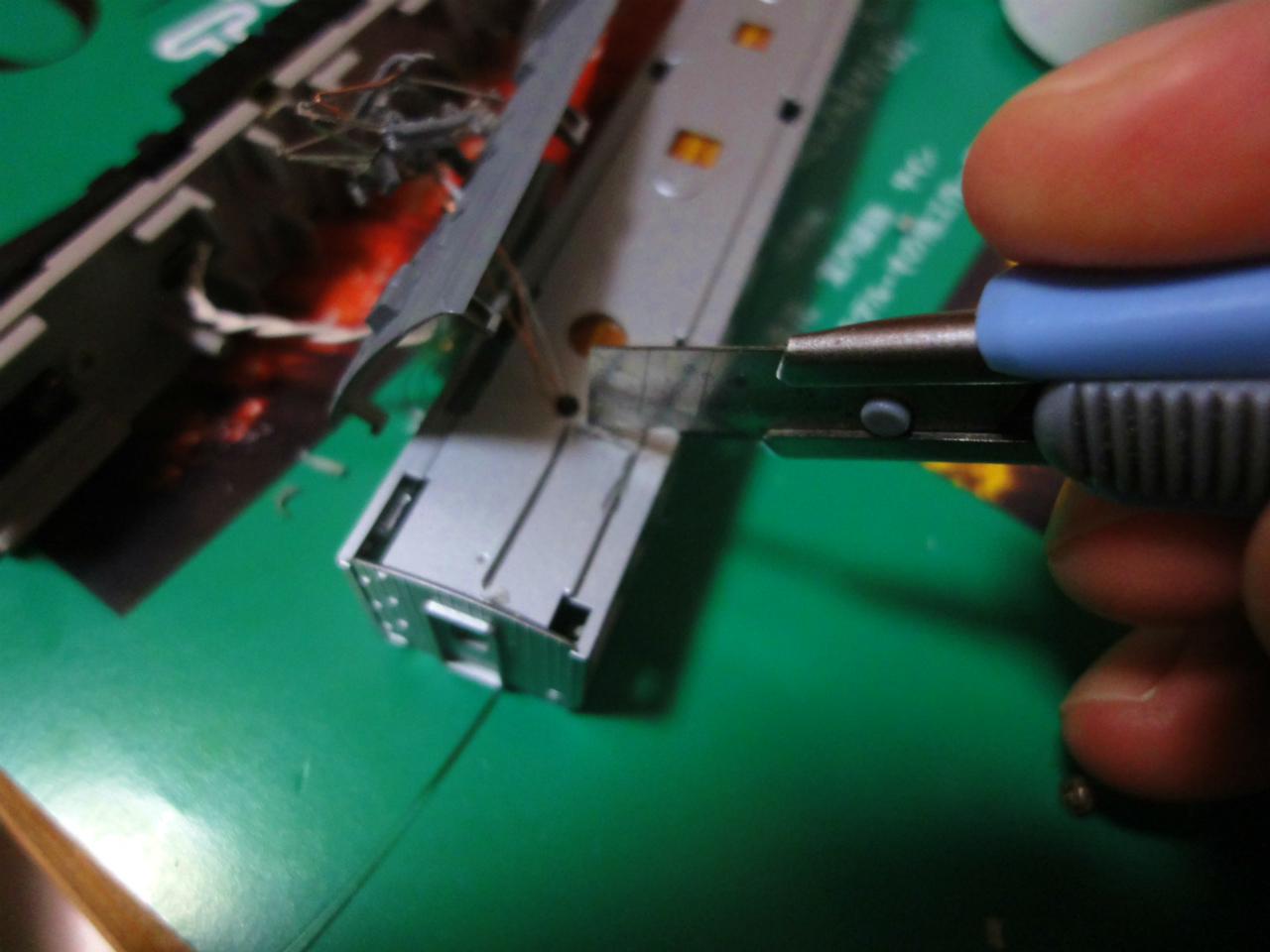

そして、サーボモーターを収める為に、車両を刻みますw
ホットナイフが欲しいですね。

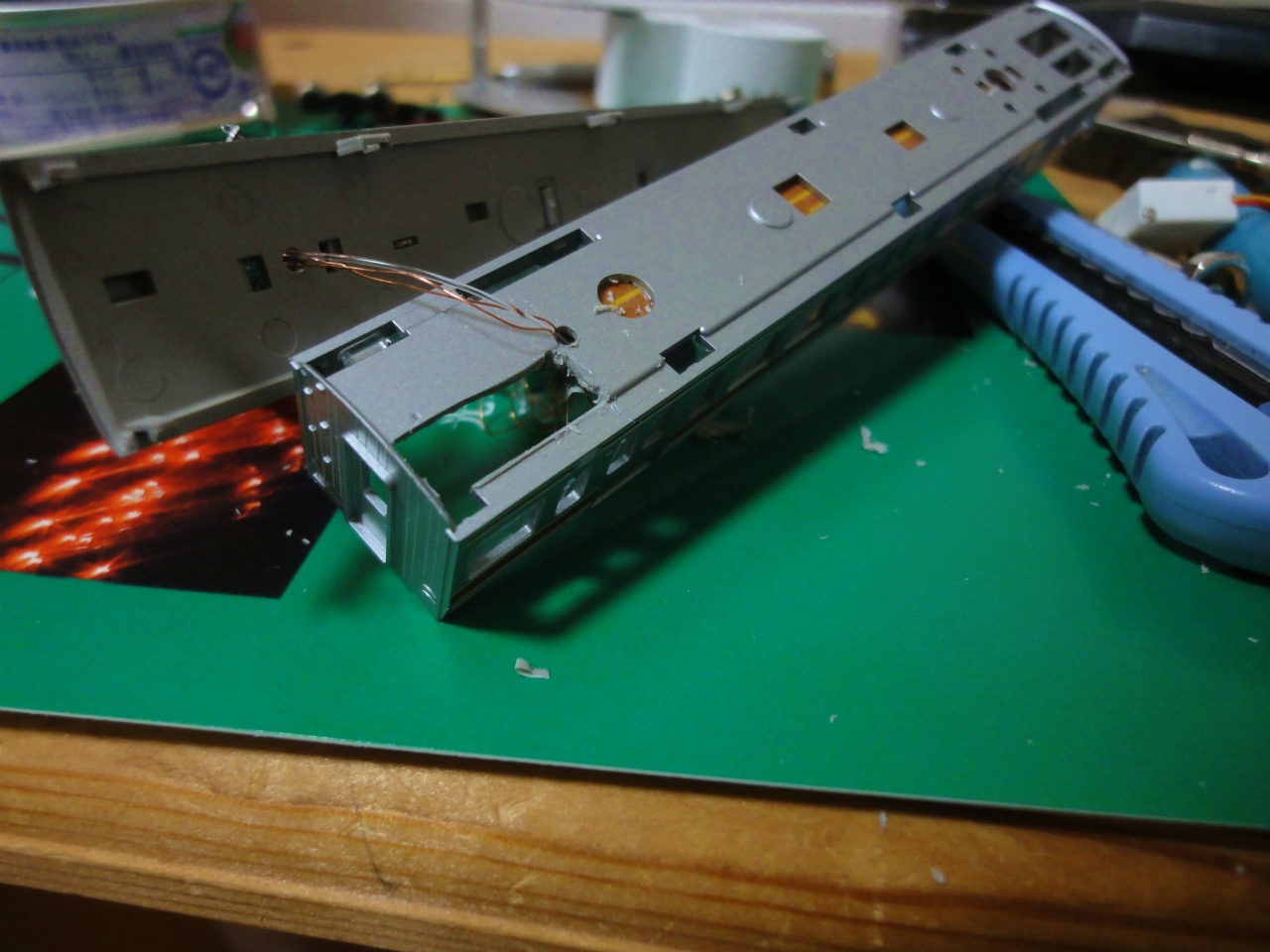

くり抜きました。

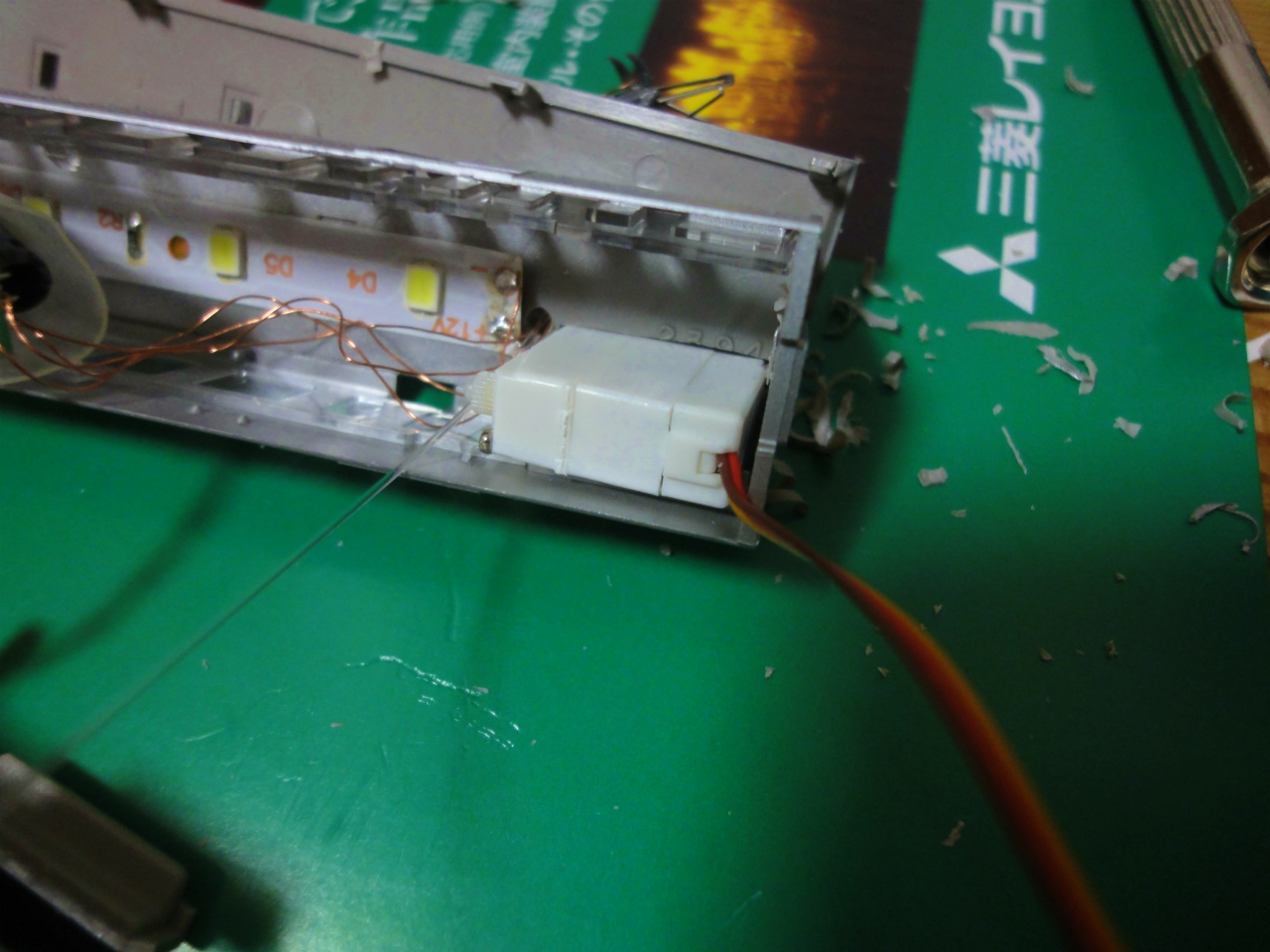

こんな感じに収まる予定。

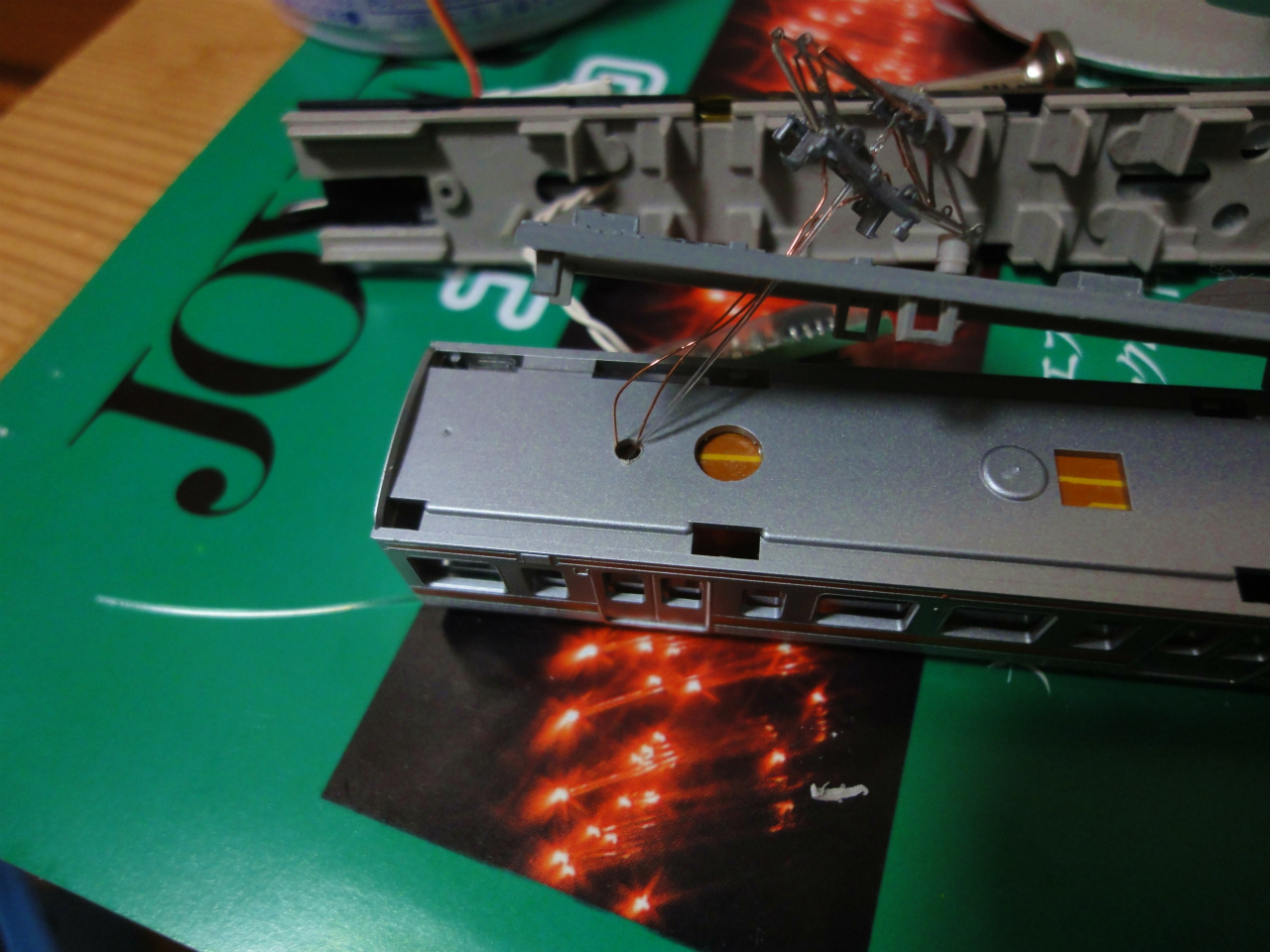

この後、0度でパンタ下限、90度でパンタ上限を実現させるには、下の写真の
位置では都合が悪いので、上側に移動させる為に、さらに刻みました。

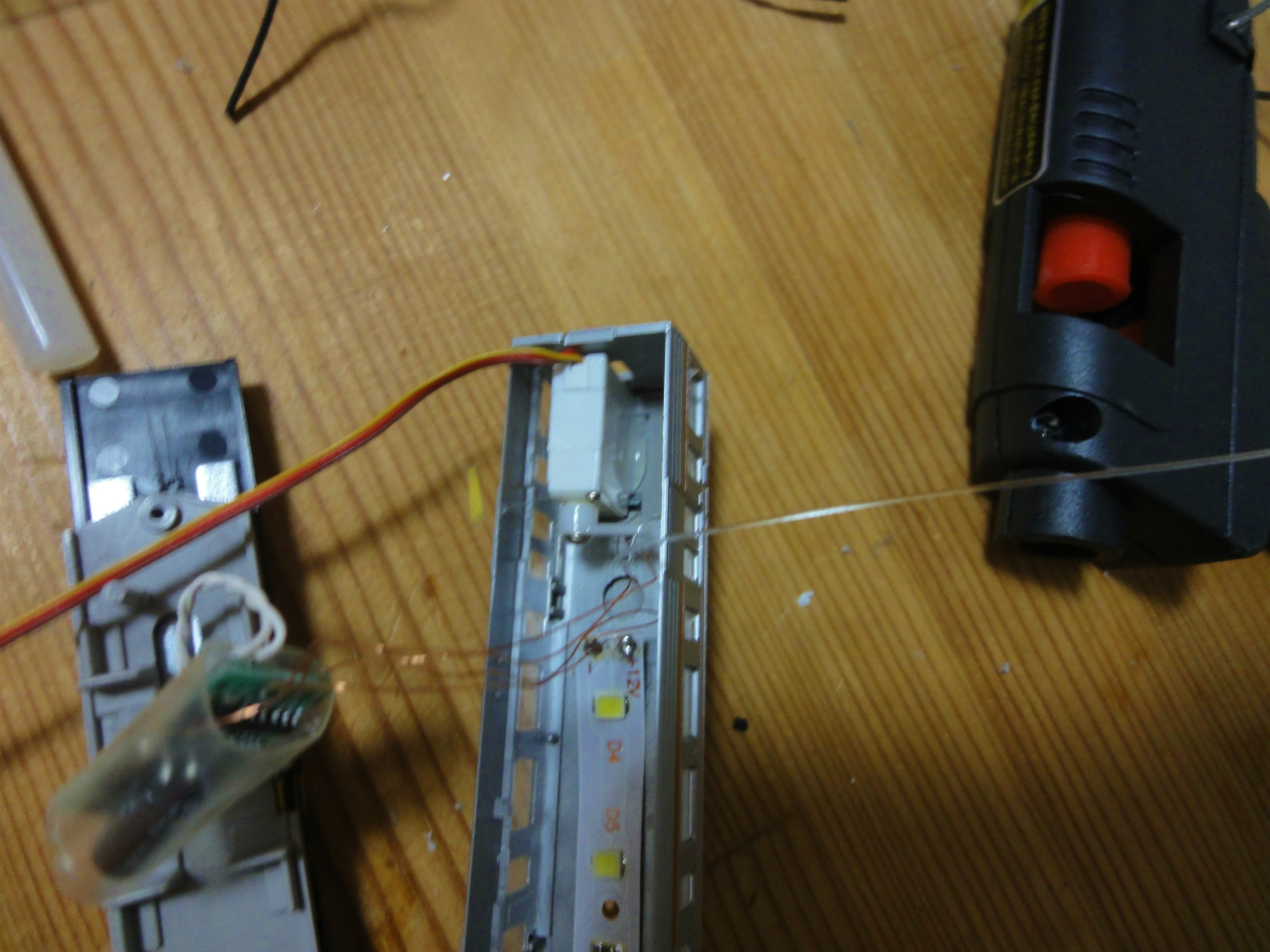

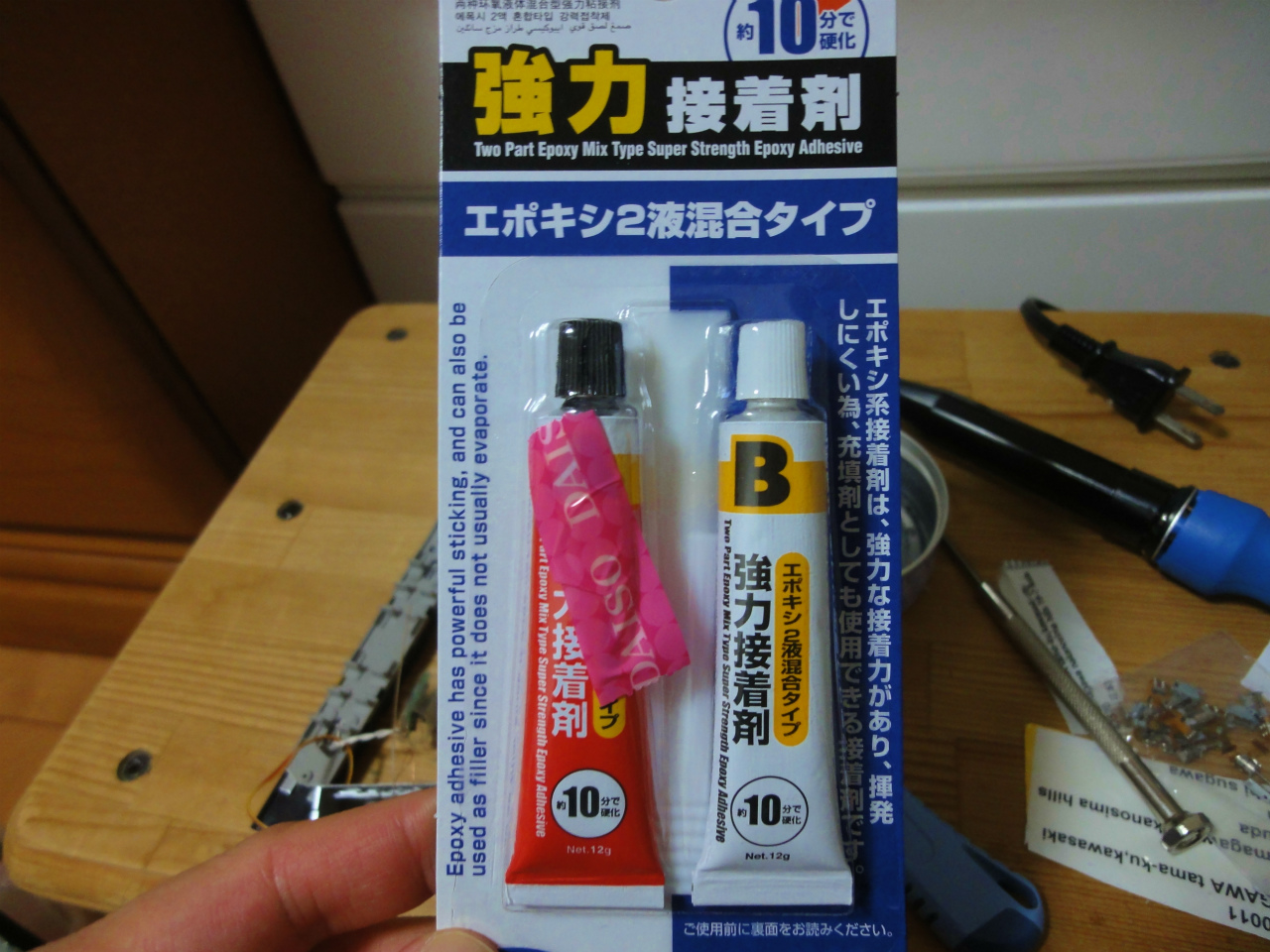

サーボホーンの穴に光ファイバーを通してダイソーで買ってきた
エポキシ接着剤で固定します。

※ツナ缶は、ゴミ入れですw(以外と便利)

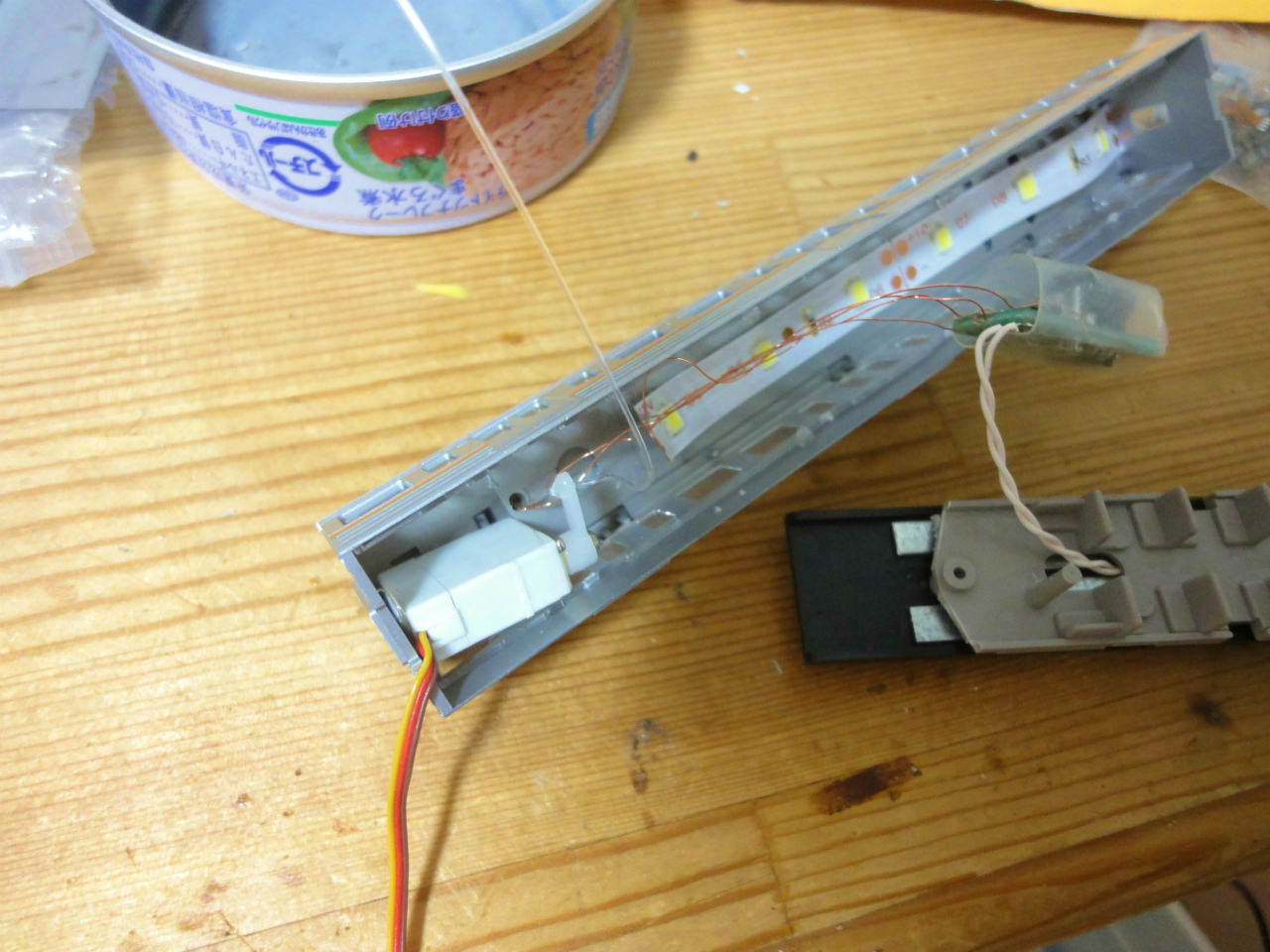

サーボモーターはダイソーで売っていたクールガン(ポリガン)で
固定しました。

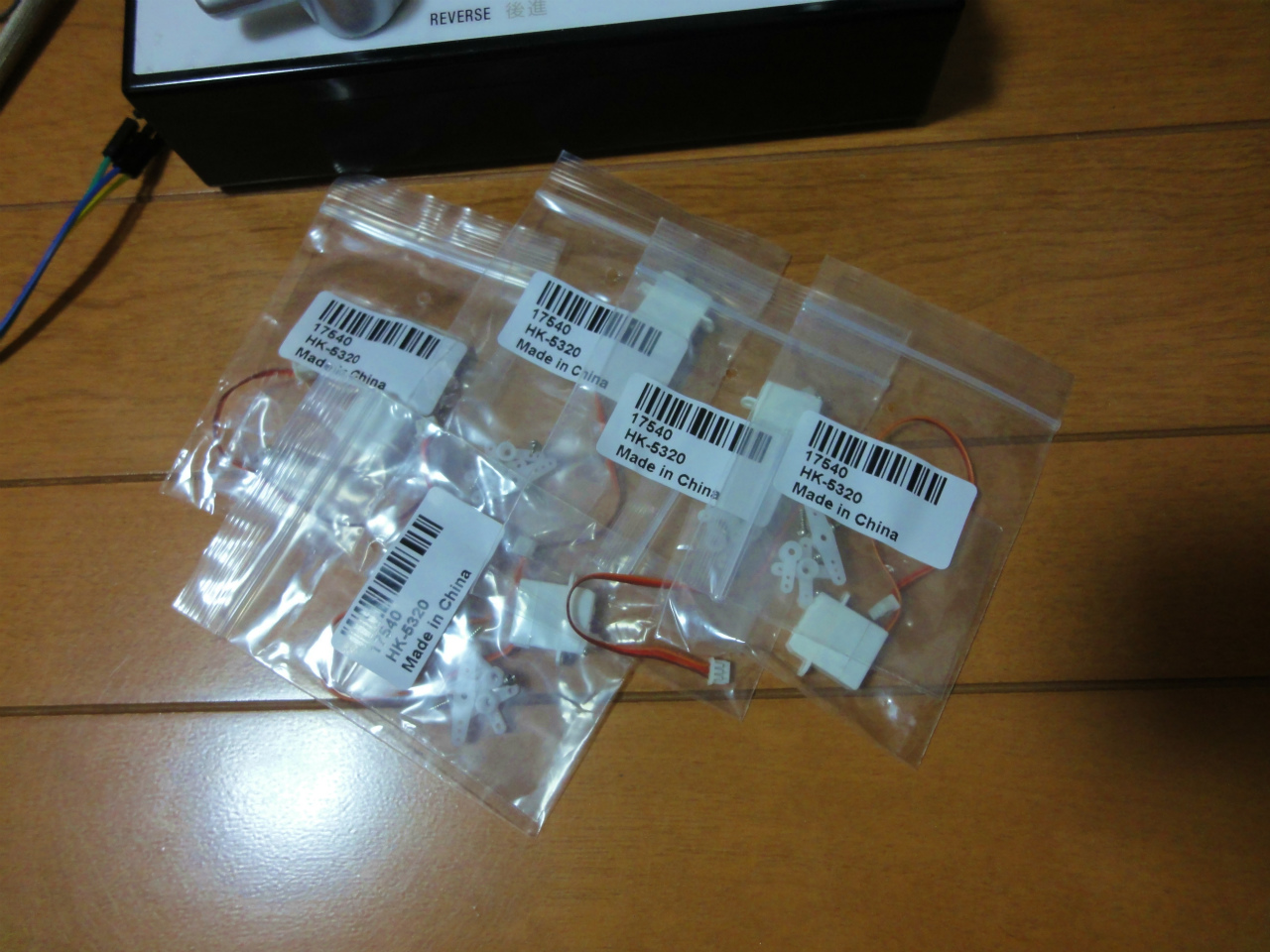

HK-5320を5個仕入れましたので、人柱用に配布しようかなと。


最初、F4 OFF時に0deg、F4 ON時に90degの設定で動かしてますが、
途中エポキシ接着剤がはがれましたw
次のDCS50Kで何をやっているかと言いますと、
CV62はON時の角度なので、50deg、CV63はOFF時の角度なので、9degに
設定します。(後日動画を撮り直します)


動画撮る前に、上下の角度を9deg,50degに調整していい感じに昇降ができていたのですが、
動画を撮る為に、デフォルトの0deg,90degに設定して撮影したところ、無理掛かって
接着剤が外れましたw

ちなみに、デコーダーにトルクがかかると、「み゛ー」とサーボから音がし出して、
かなり電流が流れるようで、3端子レギュレータがものすごく熱くなります。
「み゛ー」と鳴らないように、CV62と63を使って角度を調整してあげます。

車体を刻めば、HK-5320が入り、Nゲージでもパンタグラフを昇降させるギミックの
実装が可能です。
