2015/12/16 (Wed) MP3 Sound unit

さてさて・・・

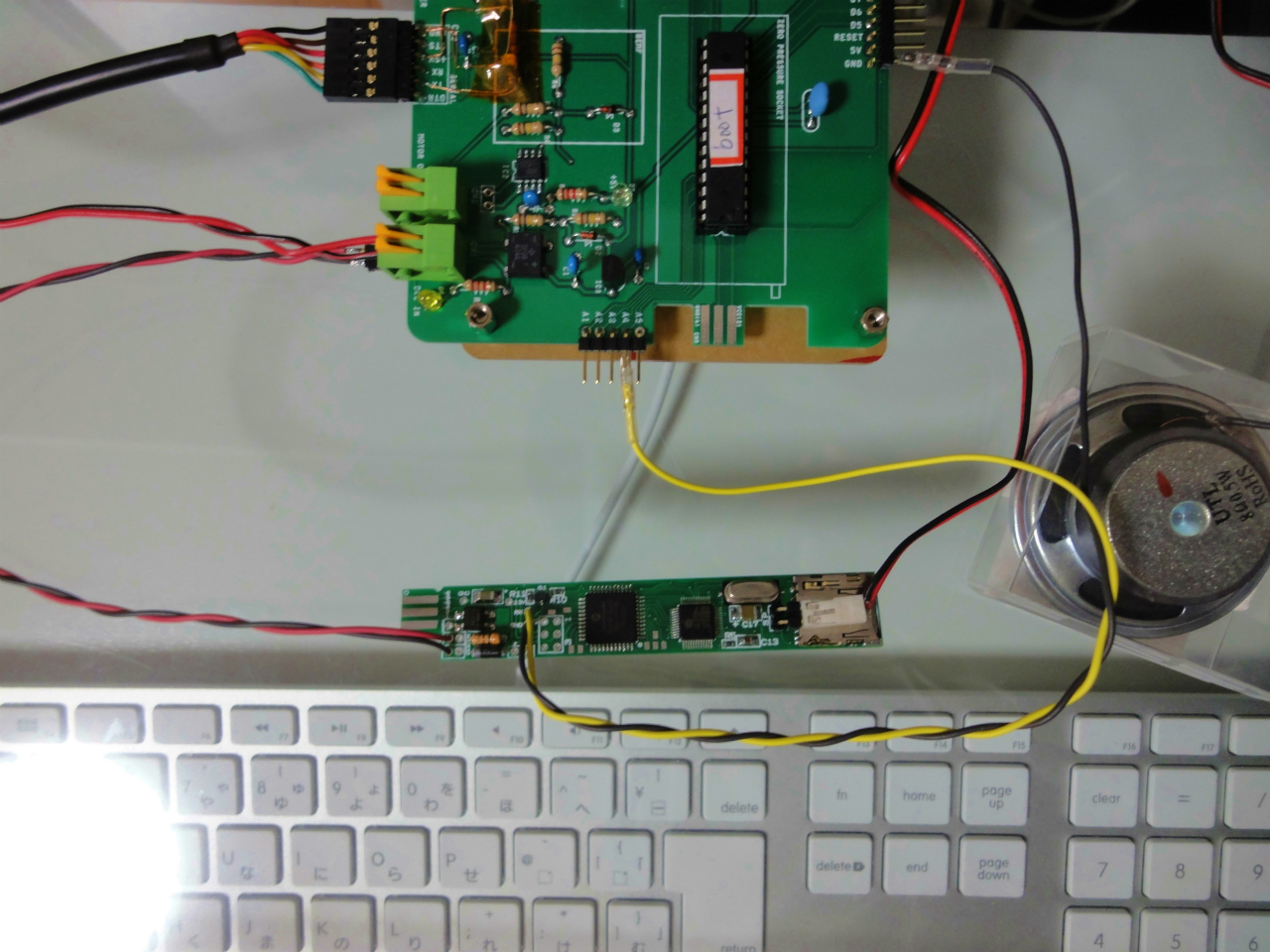

家に楽しい基板が届いていましたので、さっさと定時で上がって、

とりあえず、DCCデコーダ開発ボードにつなぎました。

2GBのmicroSD CARDは取り寄せ中なので、続きは来てからです・・・

DCC INのCN1の所に、ピンヘッダが付けられるようになっているといいなと思いました。

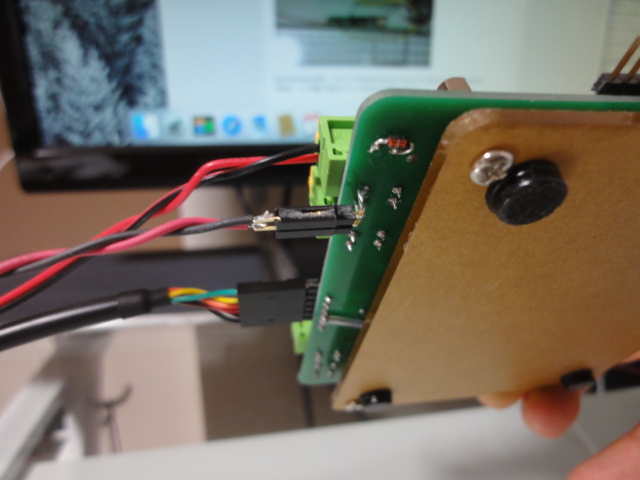

今回は、ハンダ面にL型のピンヘッダをはんだ付けしました。
（緑のコネクタには２本入らないんですね・・・スルっと抜けてしまう）

2015/12/06 (Sun) DCCの信号を使って・・・

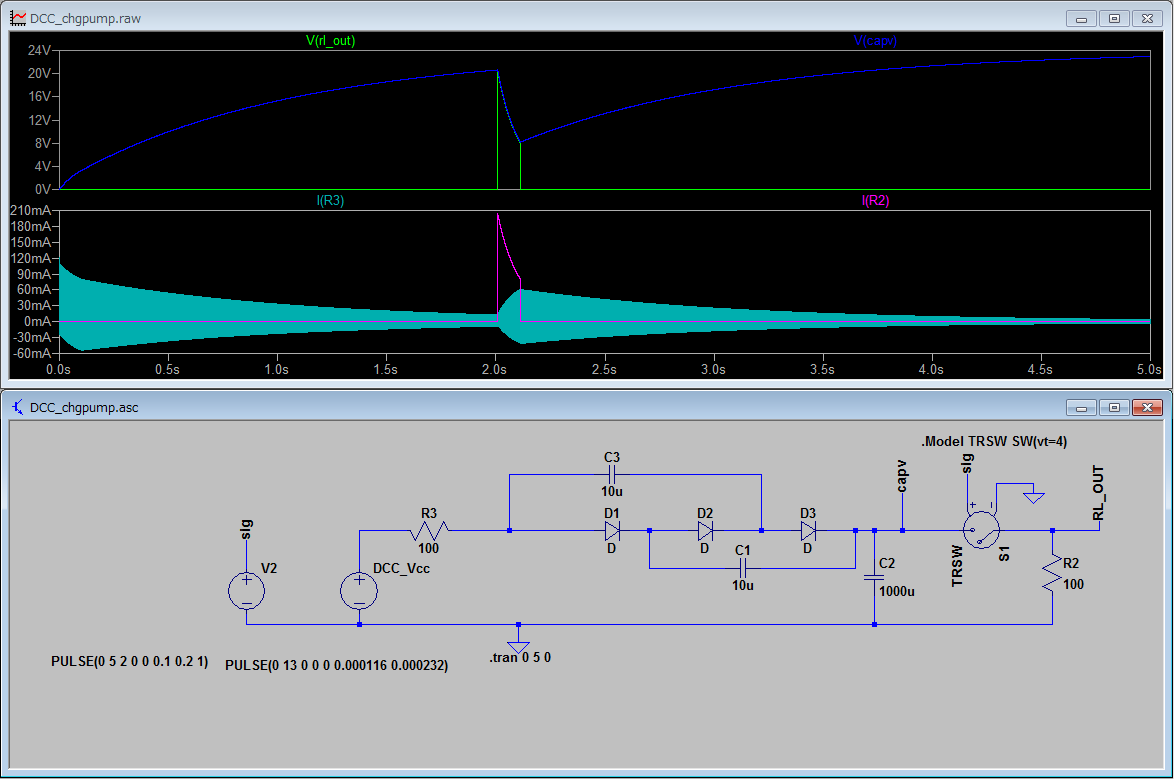

DCCの信号を使って２倍のチャージポンプを作ったら、だめなのかなー。



C2に昇圧した電圧をチャージしておき、２秒後に１００ms間
TRSWをONにさせています。
緑がRL_OUT電圧
桃がR2の電流

コイル抵抗値がわからないので、適当に１００オーム。

2015/11/29 (Sun) DCCパケットの０と１について

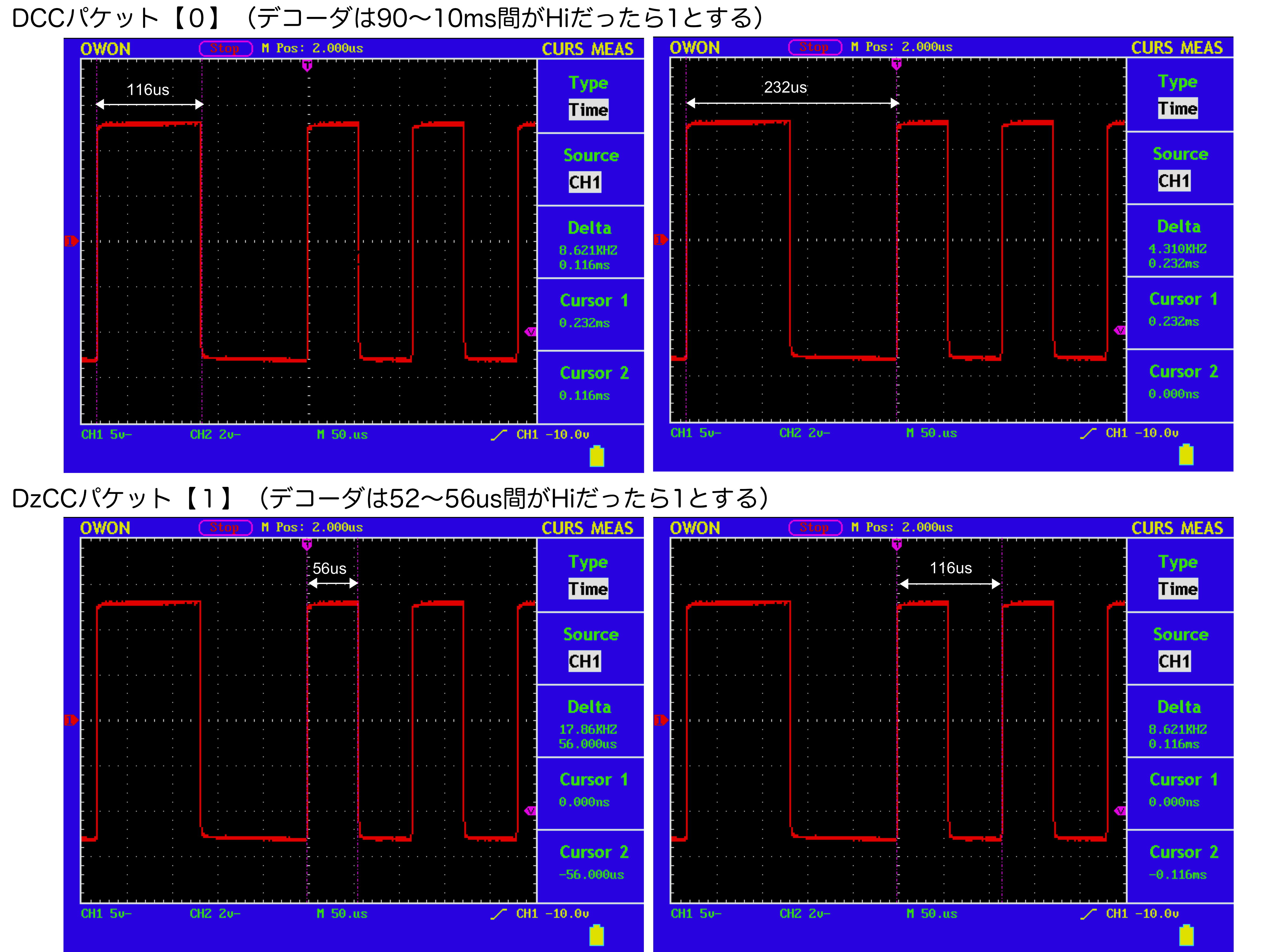

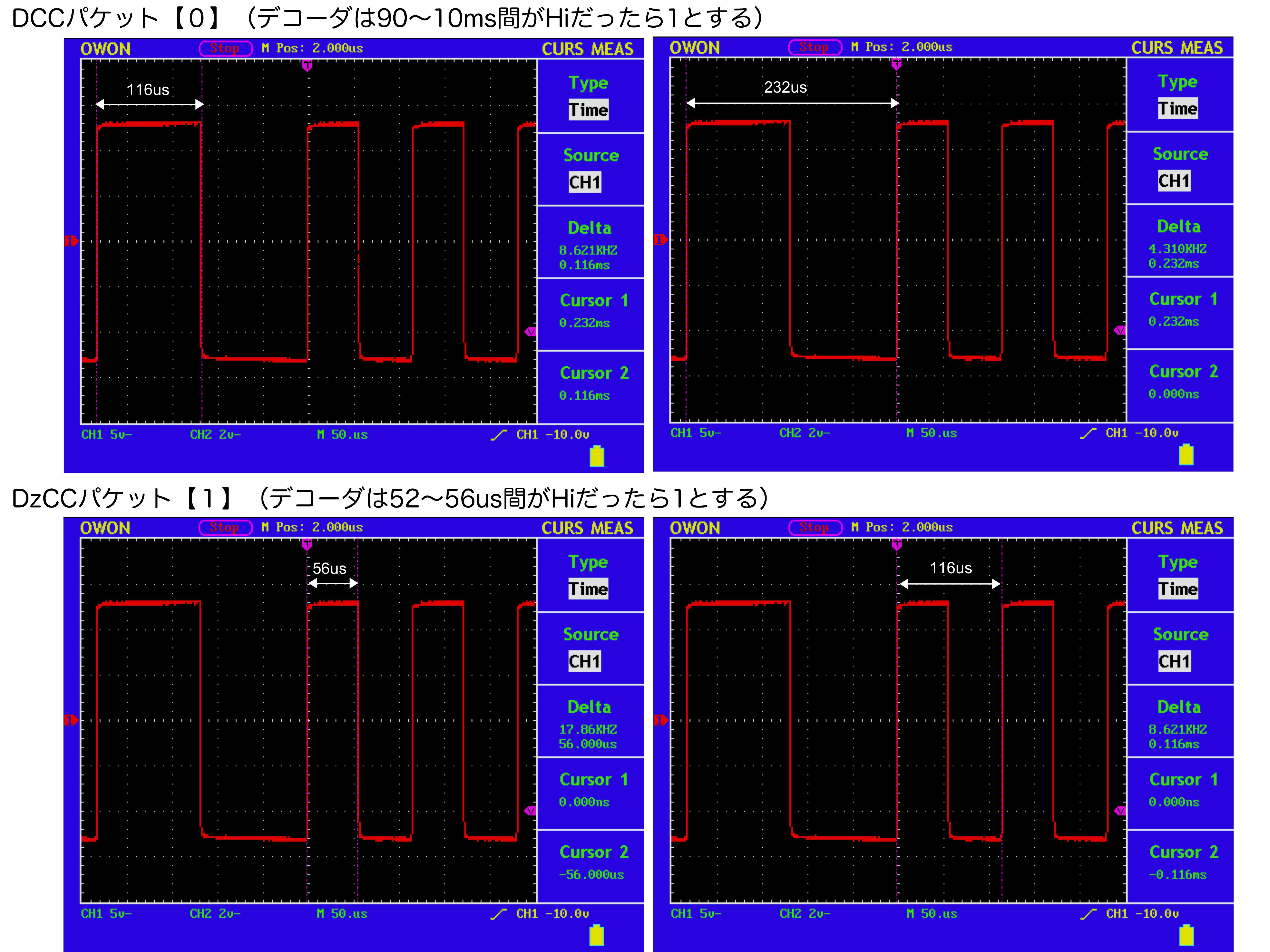

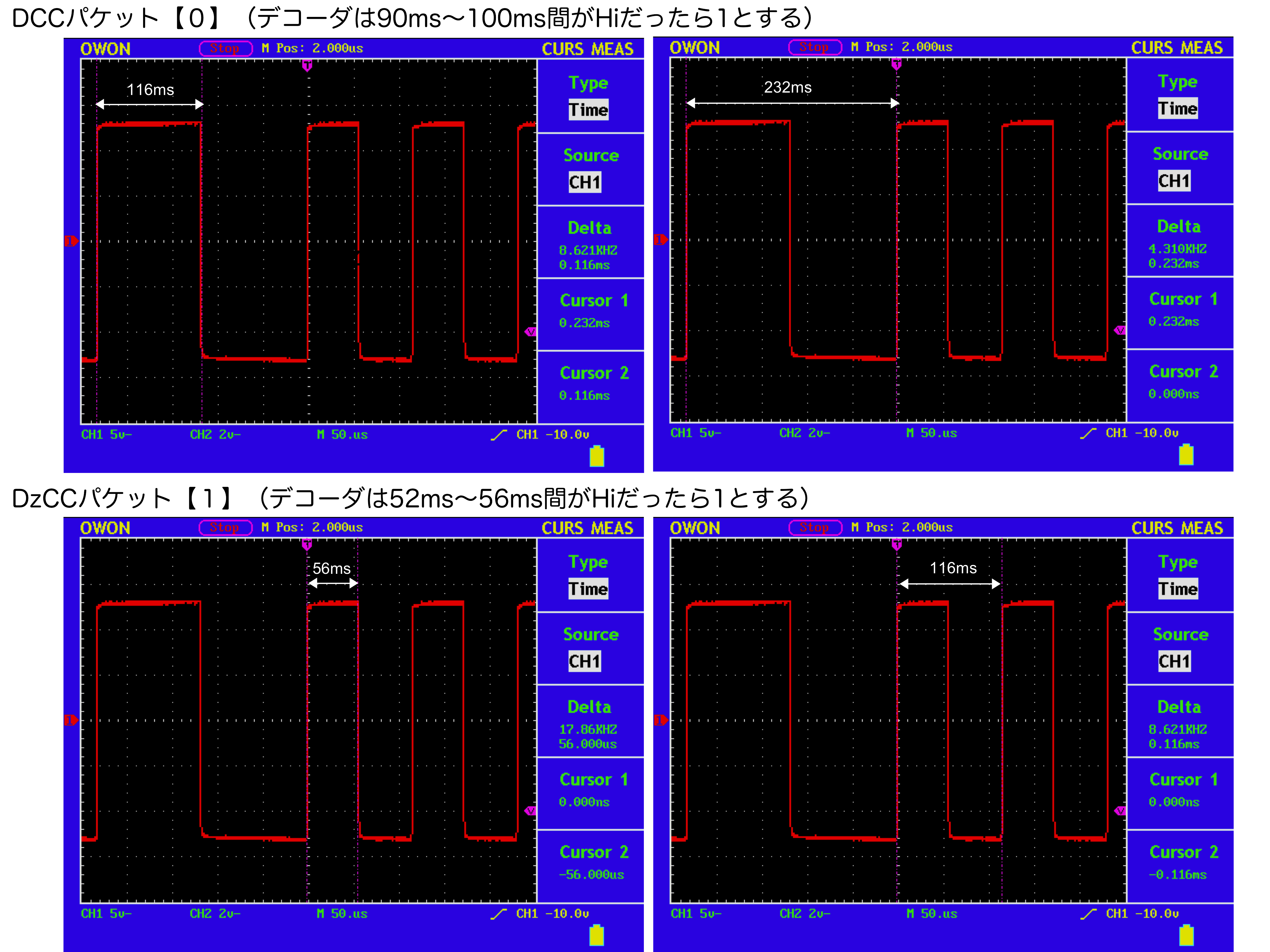

昔、いろいろDCCパケットの波形を見ましたが、１ビットについては、
よく見ていなかったので、改めて観測してみました。
コマンドステーションはDCS50Kを使いました。
※波形観測時は線路上に車両等をつなげていない状態です（無負荷）

以前観測したDCC波形
http://1st.geocities.jp/dcc_digital/dccpacket.html



NMRAの仕様
http://www.nmra.org/sites/default/files/standards/sandrp/pdf/s-9.1_electrical_standards_2006.pdf

・コマンドステション
　0:95〜9900us
　1:55〜61us

・デコーダー
　0:90〜10000us
　1:52〜56us

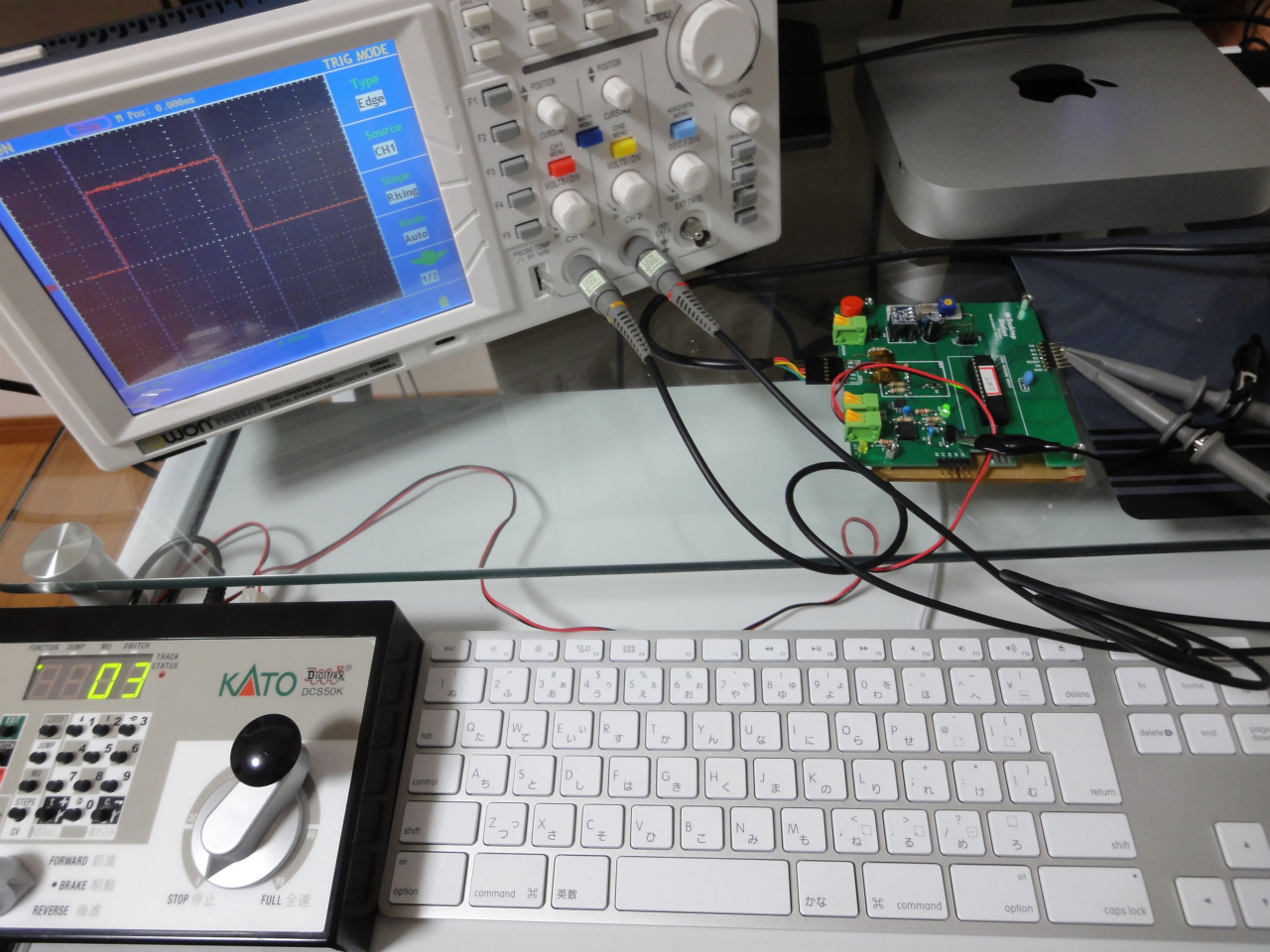

2015/11/20 (Fri) 各タスクの波形取り

Arduinoで作られているスマイルデコーダの各タスク時間を測定中


動作をよくわかっていなかったので、調査中(^^;
Motor control Task  10Hzは、つかめないや・・・
もうちょい良いオシロスコープが欲しくなる・・・

2015/11/15 (Sun) ローラー運転台

ローラー運転台って言うんですねー。
動画に写っていたのは、bachmanntrainsの奴でした。

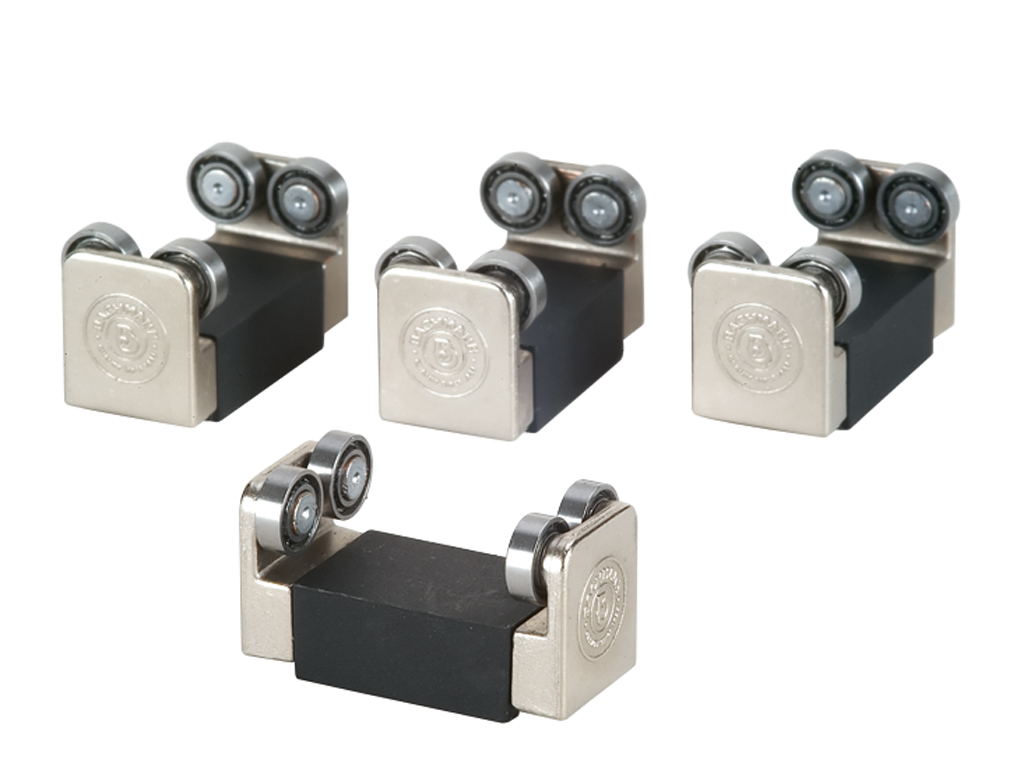

E-Z Riders
http://shop.bachmanntrains.com/index.php?main_page=product_info&products_id=2538
$83

Nゲージ用は無いみたいです。

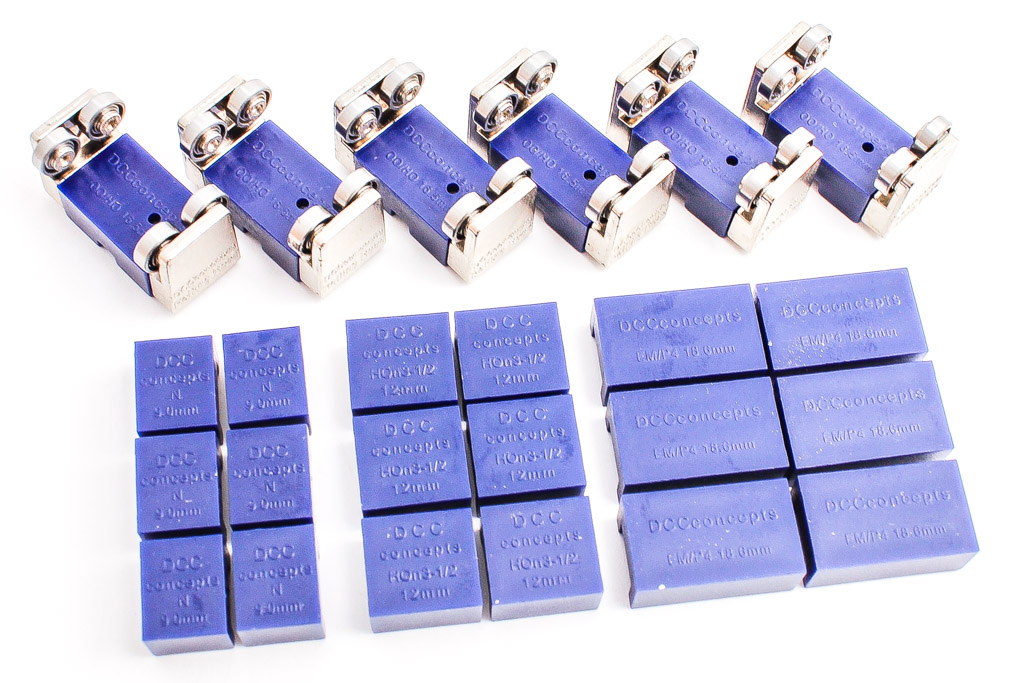

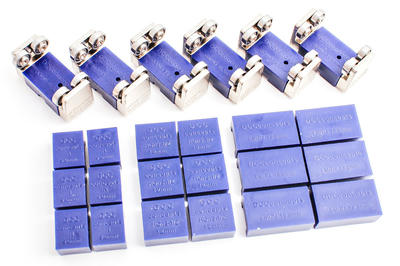

DCCconcepts Rolling Roads DCM-RRA6

http://www.dccconcepts.com/track-trackmaking-parts/duplicate-items-from-other-catalogs/dccconcepts-multi-gauge-6-axle-rolling-road

$99.95


こっちは、Nゲージ用のアダプタがあるので、良さげ(^^

日本で売って無いのかなー。

色々あって、あやの通販でもローラー運転台KITを配布することになりました！
16番用ローラー運転台を配布します
http://maison-dcc.sblo.jp/article/187565792.html
