2018/07/16 (Mon) DCC用線材の調査

今日は秋葉原にてDCC加工に使えそうな線材の調査を行いました。
しかし、こんな暑い炎天下の中、探索は地獄ですw
やっぱ、秋葉原に行かず通販で済ますのが一番です。


ちょっと前に調べた
模型用の電線、DCC用の電線
を振り返り・・・

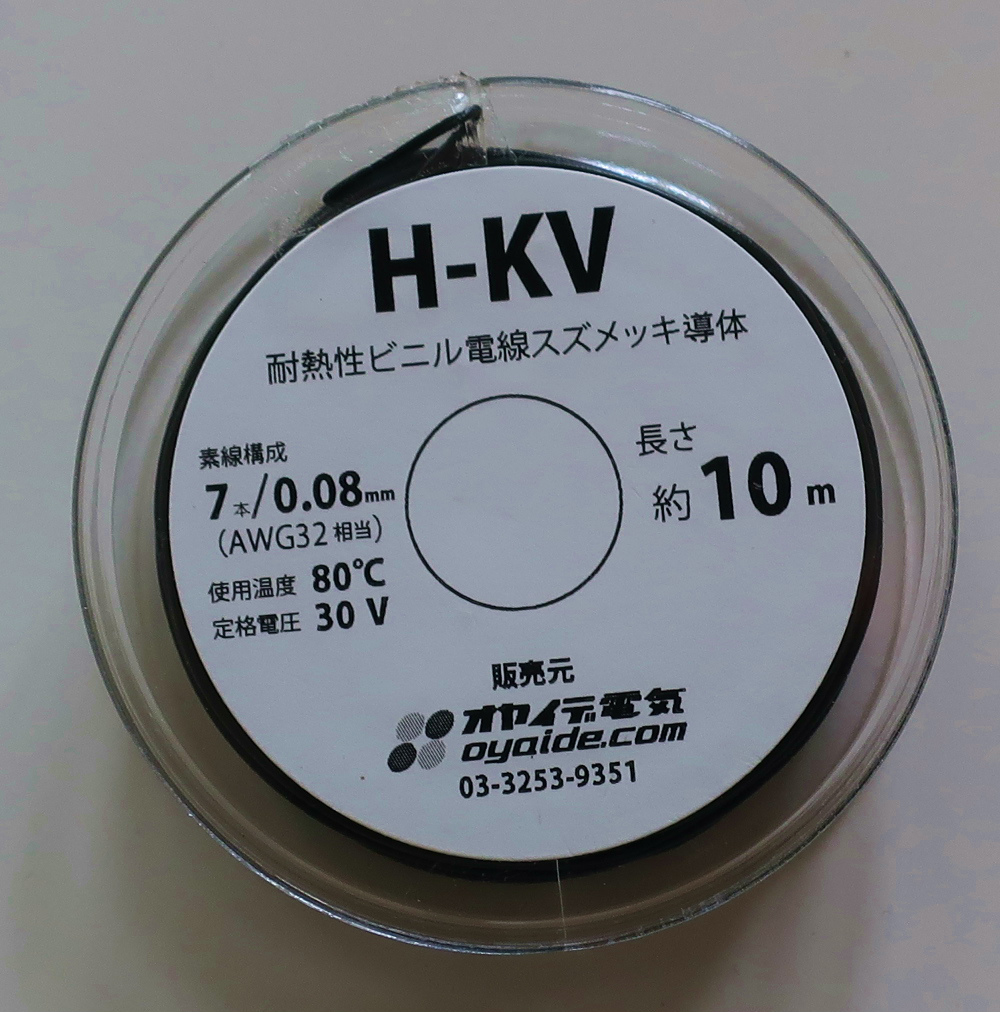

■オヤイデ電気

耐熱性ビニル電線　H-KV 0.03sq　10mボビン巻き

https://oyaide.com/catalog/products/hkv10m.html

仕上がり外径 0.65mm

導体構成 7本/0.08mm

断面積 0.035mm2 (0.035sq,AWG32)

10m 540円

秋葉原にお店があったのですねw。てっきり通販の電線屋さんとずっと思っていました。

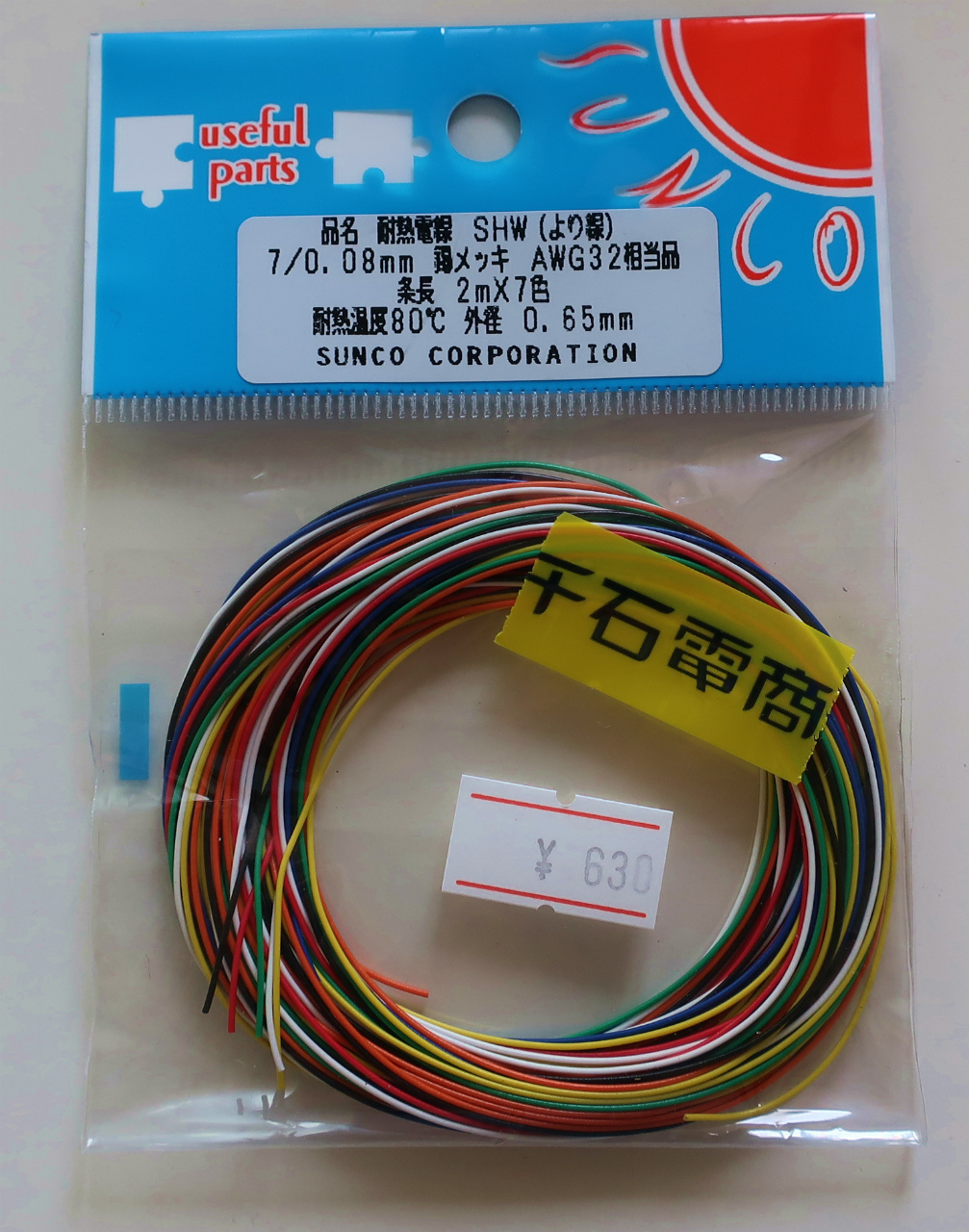

■千石電商

耐熱電線 SHW（より線）

仕上がり外径 0.82mm

導体構成 7本/0.08mm

断面積 0.035mm2 (0.035sq,AWG32)

2mx7色 630円

これはWEBページの通販に載っていないタイプ

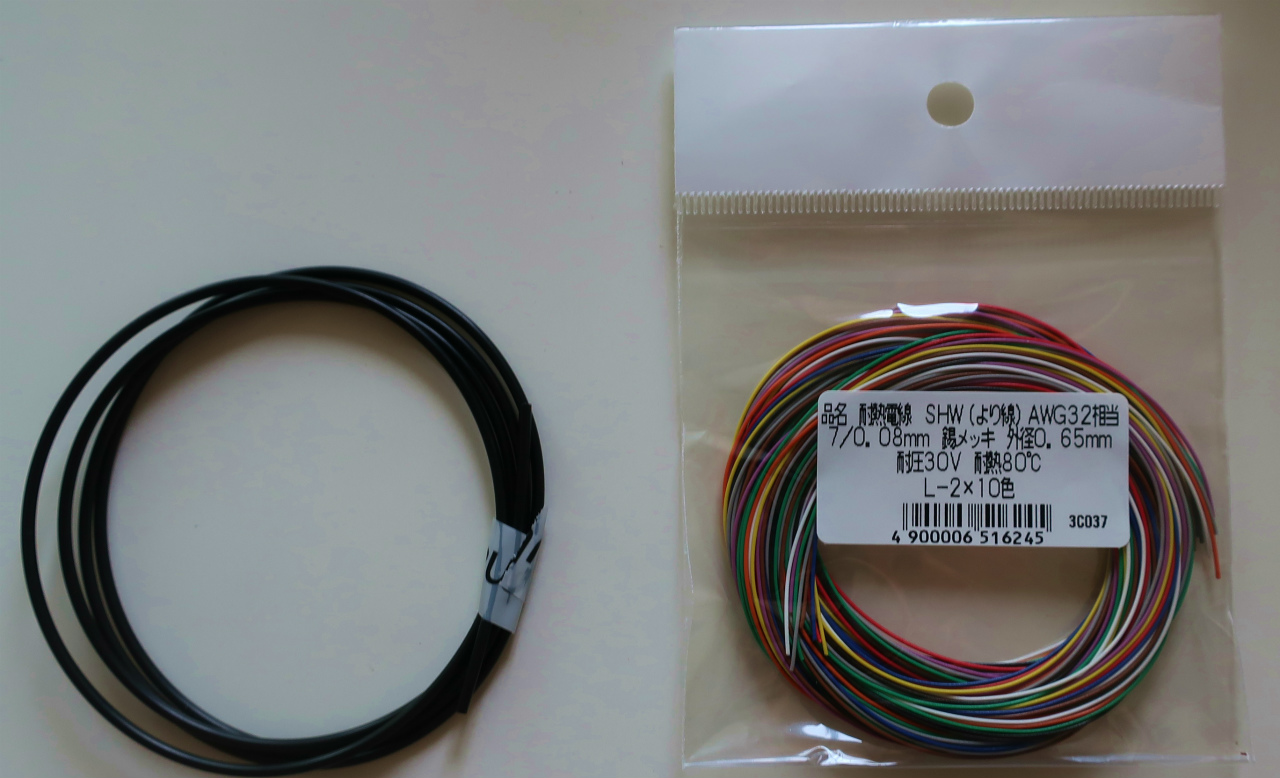

■マルツ

耐熱電線 SHW（より線）
https://www.marutsu.co.jp/pc/i/8091/
仕上がり外径 0.65mm

導体構成 7本/0.08mm

断面積 0.035mm2 (0.035sq,AWG32)

2mx10色 630円

φ1スミチューブ 55円
マルツの方が10色なんでお得感あり！！


オヤイデ電気で「極細 リードワイヤー AWG36(2706) 10mボビン巻き」も
ありました、ちょっと細すぎ(^^;

タイガー無線では店先に細電線が吊るされていなかったので、店中からだしてくれる感じ
だと思うのですがシャイなので声かけられませんでしたw

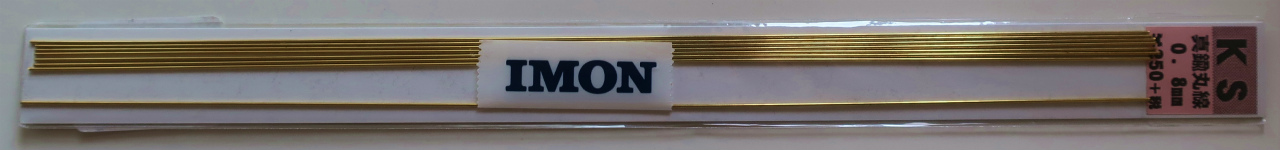

あとIMONで真鍮丸線。
250円

SMT部品を外すのに、錫メッキ線の治具を使っているのですが、
ふにゃふにゃなんで、別の素材を探していました。

硬い線材といったら、ぜむくりっぷ（鉄）、洋白線、真鍮線があるのですが、
ハンダノリが良いという事で真鍮線を買って来ました。
その内試します。

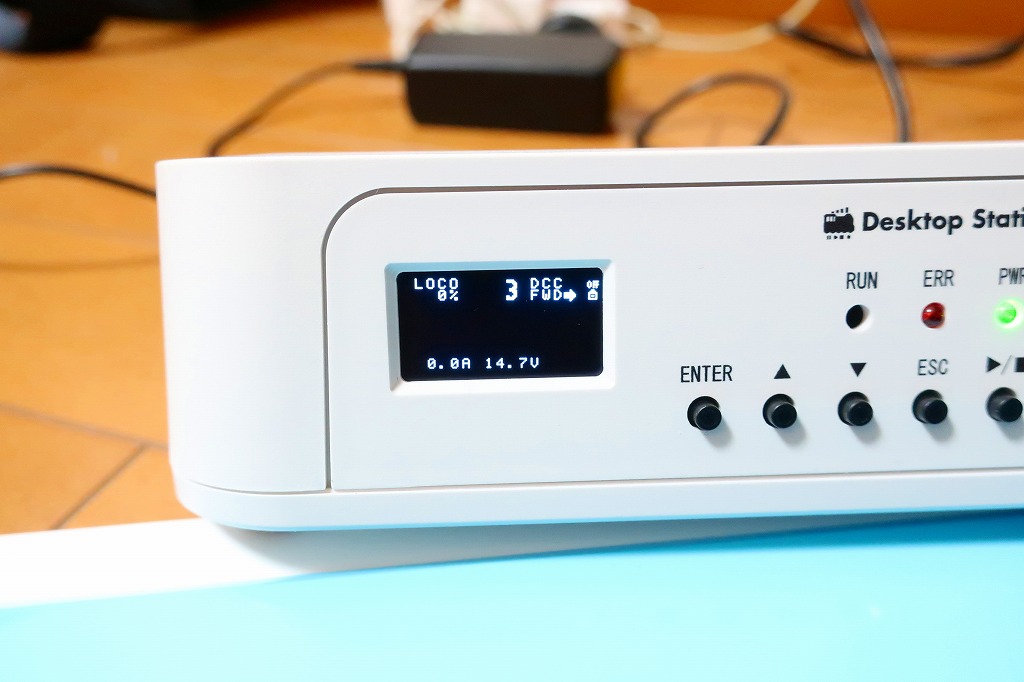

2018/01/06 (Sat) DSmainR5のLCD表示器をOLED化してみた

遅れを取らない様にw DSmainR5のLCD表示器をOLED化してみた。
いい感じです！

詳しくはWebページにまとめました。
2018/01/06 DSmainR5のLCD表示器をOLEDに交換してみた

aitendoの

OLEDモジュール（0.96/白色/I2C） [M096P4W]

でも行けるかな？

2017/12/31 (Sun) 2017年DCC関連振り返り

備忘録をかねて。
妄想が増えていきますが、2017年は下期から昼の仕事が忙しくてほとんど何もできませんでした。
2018年も6月頃まで同じペースで忙しい・・・

2016年dcc関連やり残しプロジェクト

■成果は

FusionPCB、seeed stuidoさんを使った基板発注を経験

Elecrowさんで、アクリルカットサービスを経験

■やったこと

・Smile Function Decoder 完成品販売

　のこり１個です

・DCC速度計

　基板を作成し、いろいろ遊びました。

　液晶との繋がりのパターンをごっそり間違えてしまったので、配布してません(^^;

・Loco スロットル

　基板を作成してLocoスロットルとして完成。一部遊んでみたい方に配布しました。

　DCC部はATMEGA328のメモリ上限に達したのとDCCパケット生成に難ありだったので断念。

　初回作成した基板は配布終了

・Smile Light Function Decoder 作成

　室内灯にSmileFunction Decoderをくっつけたタイプを製作

　E7系新幹線に内蔵したりしました。

　汎用的なスケッチを作ってないので、配布していませんが、それでも遊んでみたい方には配付中。

・Arduino M0デコーダー

　準備だけしただけでしたね。

　Cortex-M0+コアのSAMD21を搭載した次世代デコーダー

・SmileDecoderTester作成

　いろいろ機能をてんこ盛りにして妄想から実物へ作りました。

　初回ロットを配布完了

・Locoスロットル用アクリルパネル作成

　Elecrowでアクリルカットサービスを使ってみました。

・Smile NANO Decoder

　妄想だけしました。

・Smile Function Decoder mini

　妄想だけしました。

・E7系新幹線の増設車両を買って全車両揃えました。

　全車両揃えましたが、全車DCC化ができていません・・・

・TOMA-RUN with Tantalum

　トマランシリーズに、キワモノとして、タンタルコンデンサをしようしたTOMA-RUN with Tantalumの

　基板を作成しました。

・南武線E233系を買って、モニタリング車両を作りました。

　モニタリング装置の発光用LED基板を製作しました。

・Nゲージ用信号機
　妄想だけしました。

・Smile Fuseリセッター

　ATmegaやATtiny用ヒューズリセッタを検討

■作った基板

AYA004 DCC速度計

AYA005 Smile Light Function Decoder

AYA006 Locoスロットル

AYA007 SmileDecoderTester

AYA009 モニタリング基板

AYA010 TOMA-RUN with Tantalum

今年一年でいろいろ作りましたね。

■参加したイベント

0122ホビセンフェスティバル

0430鉄道模型市

0423ホビセンフェスティバル

0827エルムDCC交流会さんホビセンフェスティバル

■妄想中（なんとなく優先順位順）

・ATmega/ATtiny Smileヒューズリセッタ

・SmileFunctionDecoderの新NMRAドライバの評価

・スマステ基板

・スマイルリピーター
・Smile Decoder Testerの改版
　これやんないと売るものが・・・
・HDMIアダプタ改版
　なにやらプラグ側は需要がありそうな予感

・Smile Function Decoder mini

　Smile Function Decoder完成品のストックが無いので作らないと・・・

・Smile NANO Decoder

・無線スロットル

・スマホスロットル

・アナログ速度計（本後の速度計を使った何か）

・アクリル箱試作

・信号機作成

・Attiny85DCCドライバー（DCC波形作り出すモジュール）

・パンタグラフ昇降スケッチ

・自動運転用モジュールレイアウト

・Smile ARM Decoder

　Ateml製マイコン Cortex-M0+コアのSAMD21を搭載した次世代デコーダー

・SmileFunctionDecoderのサーボモーター版

　これも、在庫を用意するのと

　パンタ昇降スケッチを用意すればいいだけ(^^;

・雪ミク電車のDCC化

 ・SmileFunctionDecoderの検査治具

・SmileFunctionDecoderでHOゲージ用のポイントのスローポイント

・Locoスロットルの改版

・SmileWriter 5in1の改版

・スマイルポインター（あれ、これなんだっけ）

　→なんだかわからないので削除

・SmileFunctionDecoderの室内灯デコーダー

　→作った

・DCCモニター＆速度計

　→作った

・OLEDタイプのロコスロットル

　→作った

・SmileFunctionDecoderのパンタスパークの完成品

　→用意した

・完成品SmileFunctionDecoderの改版

　→作った

・モーター実験

　→たぶんやった。

2017/10/17 (Tue) 2017年上期プロジェクト

いろいろ妄想していますが、滞っている現実プロジェクトをやっつけないと。
昼の仕事が忙しすぎて・・・

忘れないためのメモw

妄想プロジェクト

・スマステ基板

・スマイルリピーター

・スマイルポインター（あれ、これなんだっけ）

・自動運転用モジュールレイアウト

・Smile Function Decoder mini

・Smile NANO Decoder

・Smile ARM Decoder

・無線スロットル

・スマホスロットル

・アナログ速度計

・アクリル箱試作
・モーター実験
・Attiny85DCCドライバー

現実プロジェクト

・SmileFunctionDecderLightの正式配布

・Smile Testerの配布再開　部品が集まらない・・・

・LocoスロットルのDCCスロットル

・Smile Function Decoder再生産

2017/08/18 (Fri) DCCデコーダー用電源回路について

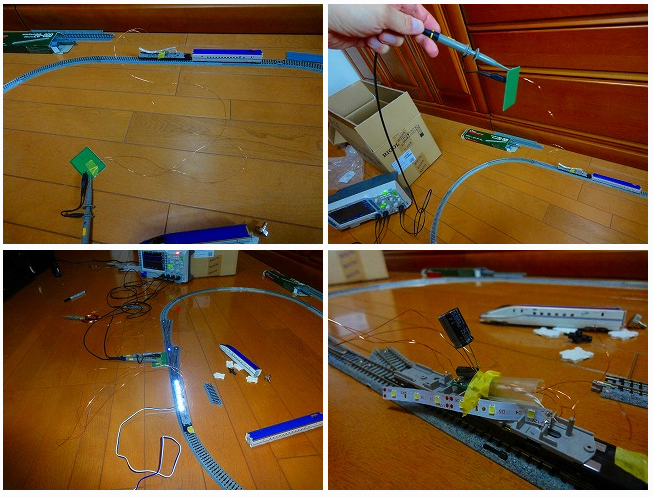

ちょっとやってみたかった、電解コンデンサと三端子レギュレータとダイオードの
位置関係についてちょっと調べてみました。

結果的にわけわからないWebページに仕上がっていますw
Webページにまとめました。
