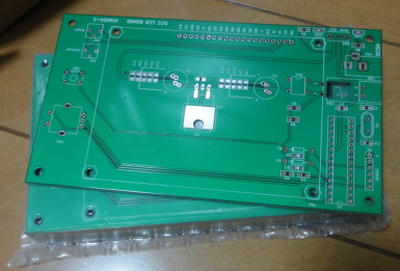

2017/01/18 (Wed) DCC速度計の基板が到着しました

Elecrowに

1/11 発注

1/17 送ったよという写真付きメール到着

1/18 到着！(佐川急便が持ってきたよ）

OCA/ANA Express は、航空便と比べると２倍高いですが、確実にすぐ来るって

いいですね。

【航空便を登録してください $6.24】

【OCS/ANA Express(二つ～三つの営業日) $13.23】

Elecrowガチャ 10枚→12枚でした。

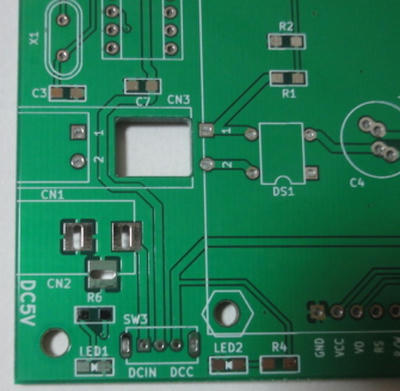

KiCad＋Elecrowの長穴。バッチリでした。

電解コンのスルーホールは、いろんな容量に対応するために、４つ空いています(^^
角穴はDCフェーダーの出っ張りを避けるための穴です。

■仮組み
DCフェーダにピンとスズメッキ線を取り付けます。

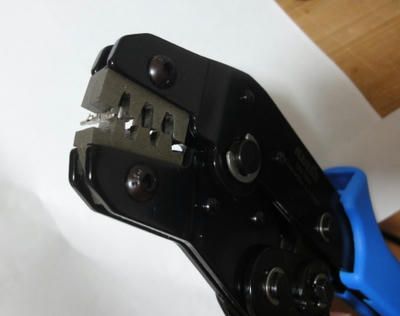

この圧着器を使うと、１回で芯線と外皮が圧着できるものです！

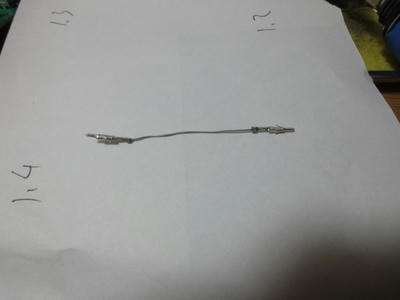

スズメッキ線を圧着します。
※ちなみに、単線を圧着するというのは適しません(^^;

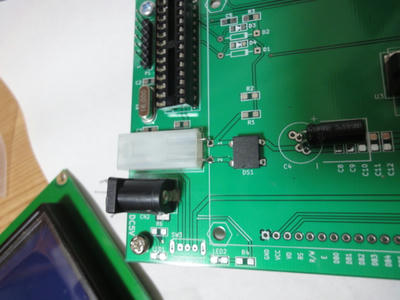

DCフェーダーもちゃんとDCS50Kと同じ感じに実装できました。
DCジャックのぴったりです！

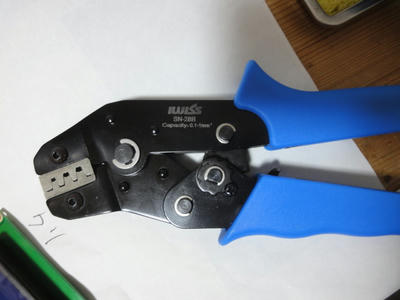

IWISS SN-28Bを使いました。





あああああああああっ、いつもの詰め甘さが発動w
やっちまった。

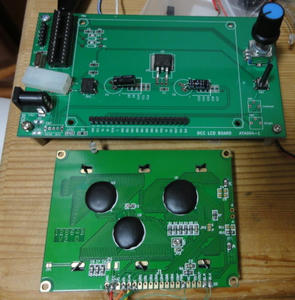

液晶のピン配列逆に並べていました・・・orz
