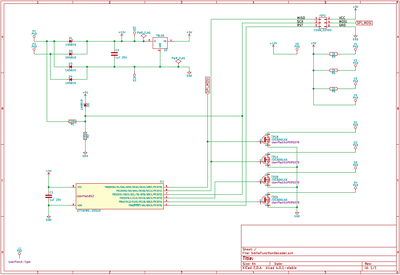

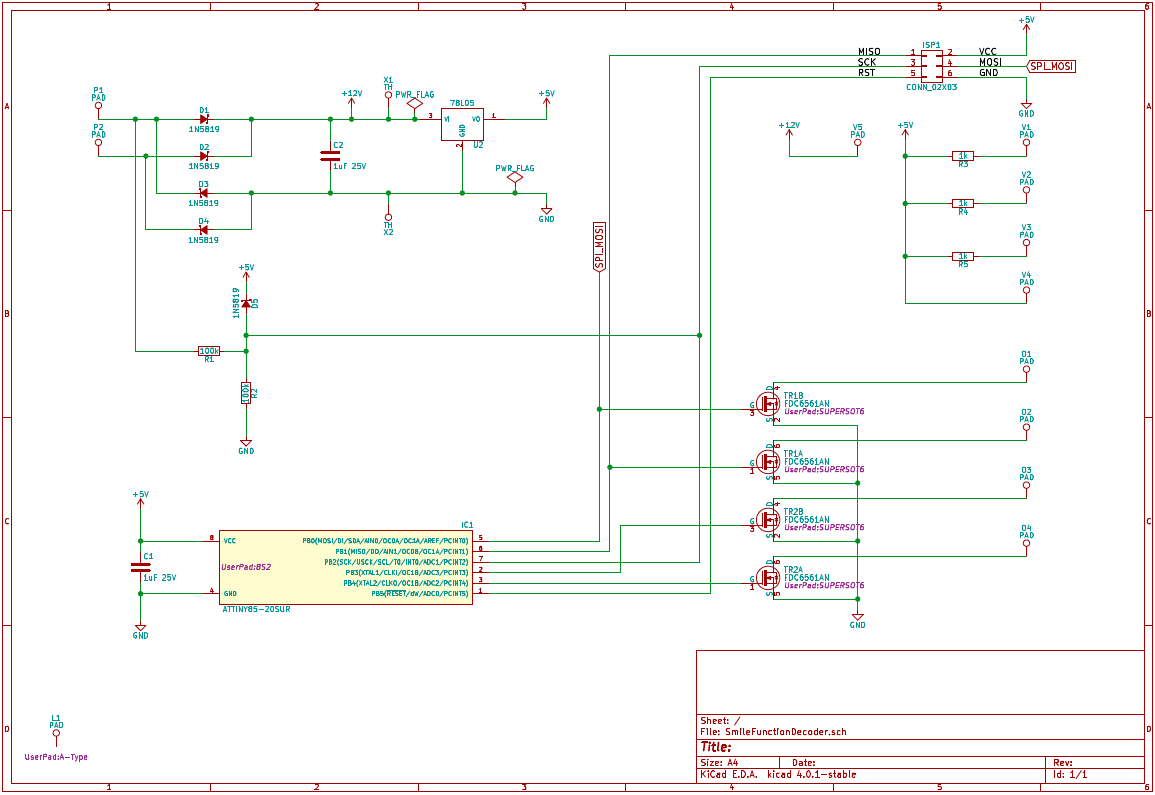

LED用の電流制限抵抗1つ削除、12V用PADを1つ削除しました。
ゲート抵抗なしです(入らないし・・・)
ショットキバリアダイオードは、秋月のRB160M-30TRでも良いし、
私チョイスの怪しげな1N5819でもいけるPADを捏造しましたw
FETは FDC6561ANというまた入手しずらい奴でが、VGSが1V(min)なので、
秋月のFDC6305Nの0.4V(min)よりマシです。
そして、掟破りのSmileConnectorハーフw


ダイオードの3Dデータが無いので作らないとなー。
あ、IC1の5pinじゃなくて、8pinですね。

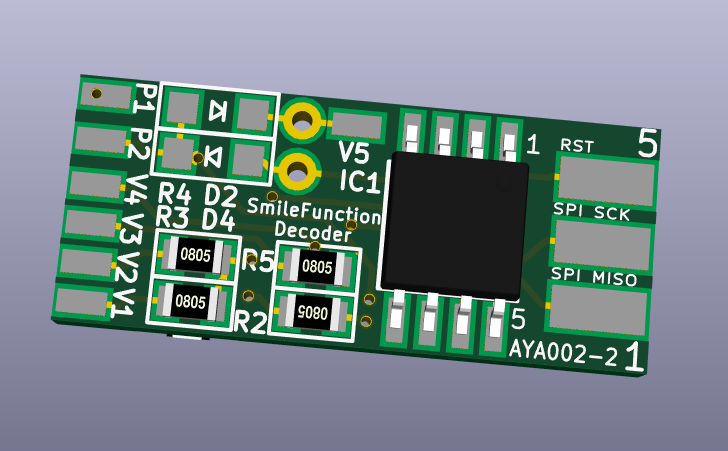

抵抗とコンデンサは0805にしたので、ちょっと作りやすいはず。
kicadのライブラリに、0805の手載せ用PADが用意されていましたが、
Rohmのデータシートに乗っていたPADを新しく作りました。

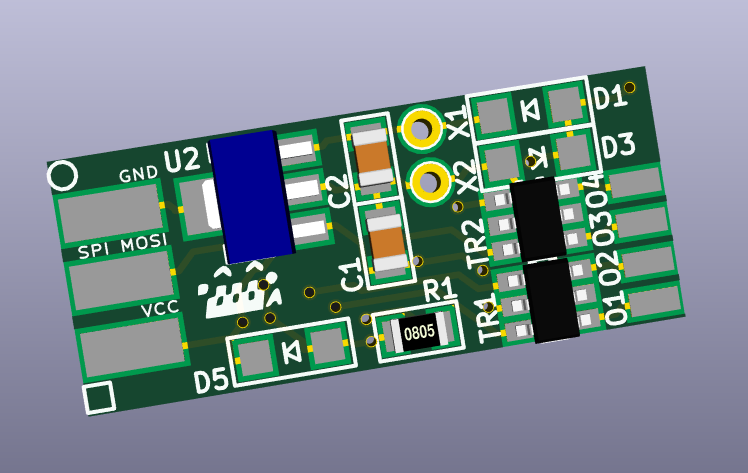

FETはハンダ付けしにくいSuperSOT6 pkgです。ちょっと、間隔は
あけました。


自動配線で詰め込んだだけなので、明日からパターンの引き回しに
修正を入れていこうかなと考えています。
シルクも文字高さ0.7mm 線0.1mm設定なので、印刷時に文字が潰れそう。
