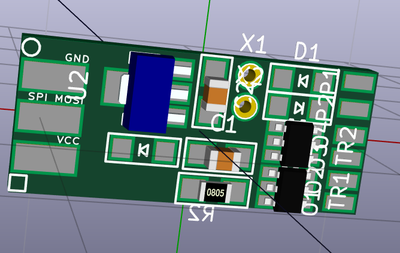

Smile Connectorを半分くらいに詰めました(^^;
なんか、かわいいw

基板の大きさは、20mil 詰めて 980mil x 380milです。



シルクの位置は適当です。

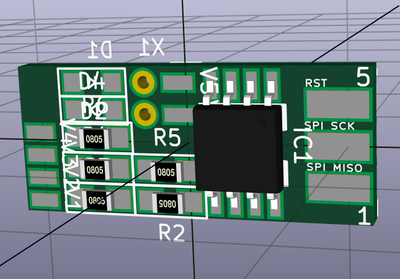

一応部品は全てのせましたが、パターンを引く道がありませんw
抵抗とコンデンサを2012にしましたが、このPADでかいなー。
電流制限抵抗は4個も入らないだろうなー。3個に減らそうかな。

拍手[0回]

PR

発売待っています

ATtiny85でデコダーyaasanのブログで奮起して動作確認しましたが,同じ思いで作っているとは。
基板が発売されるのを待っています。
発売時に連絡頂けませんか。
by いよみかん 2016/05/06(Fri)15:40:54 編集

無題

コメントありがとうございます。
趣味でやっているのでいつになるかわかりませんがお待ちください(^_^)
by あやのすけ 2016/05/07(Sat)07:36:38 編集
